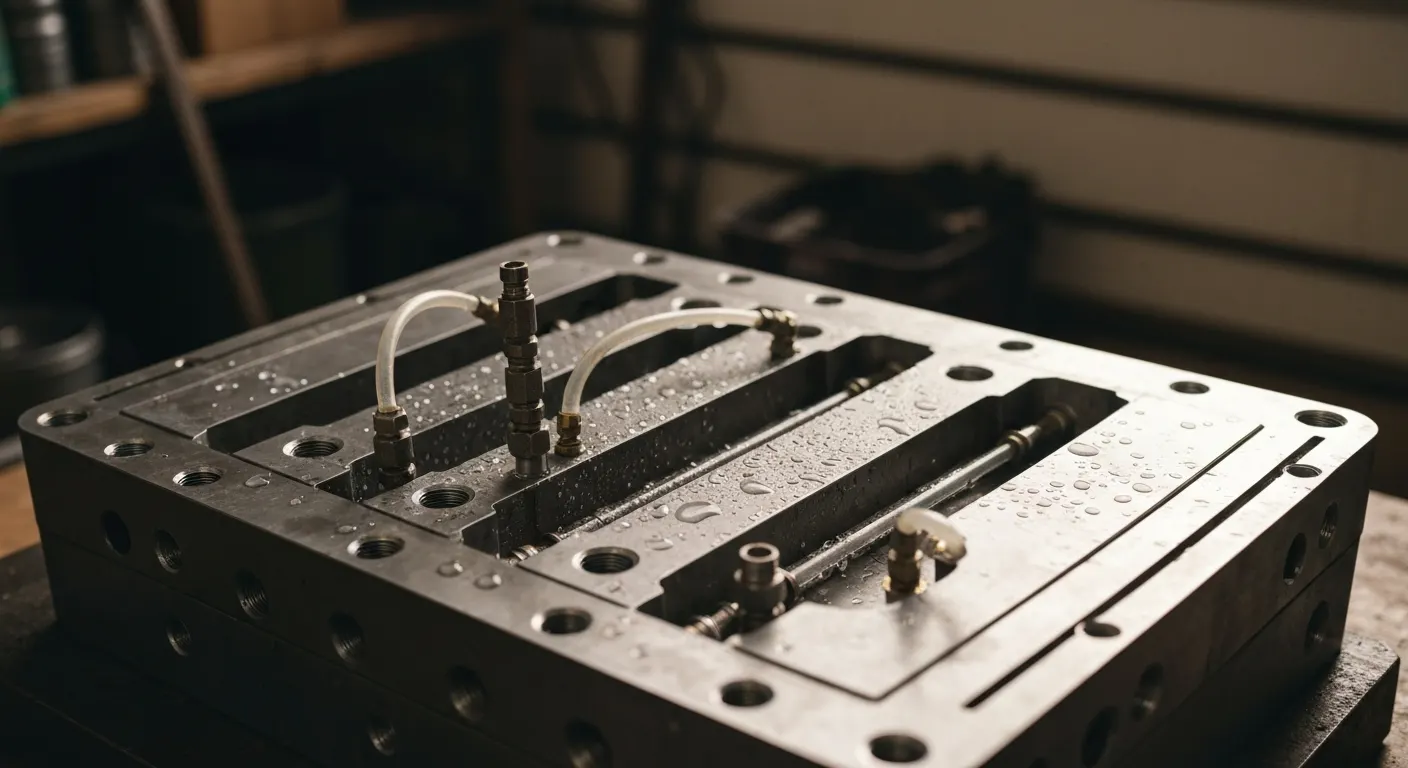

Chłodzenie i termoregulacja formy HPDC – projektowanie obiegów i bilans cieplny

Dlaczego termoregulacja formy HPDC decyduje o stabilności procesu?

Forma do odlewania ciśnieniowego przyjmuje w każdym cyklu porcję ciepła równą kilkudziesięciu kilodżulom na kilogram wlanego stopu – dla AlSi9Cu3 zalewanego w 660-690°C i krzepnącego w zakresie ok. 510-580°C oznacza to, że narzędzie musi oddać zarówno ciepło przegrzania, jak i pełne ciepło krystalizacji aluminium (rząd 390-400 kJ/kg wg danych materiałowych, ASM Handbook Vol. 15, 2008). Termoregulacja formy HPDC to sterowanie tym strumieniem tak, żeby profil temperatury powtarzał się cykl po cyklu, a nie żeby forma była maksymalnie zimna.

Czym różni się forma HPDC od zwykłego narzędzia geometrycznego?

Forma ciśnieniowa to wymiennik ciepła z wnęką w środku, charakteryzujący się bardzo krótkim czasem kontaktu z metalem (dziesiąte części sekundy do kilku sekund), cykliczną pracą w stanie nieustalonym oraz gradientami temperatury dochodzącymi do kilkuset stopni między powierzchnią wnęki a kanałem chłodzącym. Z mojej praktyki w narzędziowniach wynika, że technolodzy przez lata patrzą na rysunek jako na geometrię, a dopiero termowizja pokazuje, że pracują z układem cieplnym.

W cyklu HPDC ciepło wędruje kilkoma drogami jednocześnie:

• Metal → powierzchnia wnęki – główne źródło, proporcjonalne do masy odlewu razem z układem wlewowym, przelewami i biszkoptem (często 30-60% masy wlewanego strzału to nie odlew).
• Powierzchnia → wkładka H13 – przewodzenie przez stal narzędziową o przewodności ok. 24-29 W/(m·K), znacznie gorszej niż miedź czy stopy Cu-Be stosowane na wkładki punktowe.
• Wkładka → medium w kanale – konwekcja wymuszona, zależna od prędkości przepływu i stanu ścianki (kamień kotłowy potrafi zredukować odbiór ciepła o kilkadziesiąt procent).
• Powierzchnia → natrysk środka oddzielającego – odparowanie wody zabiera bardzo dużo ciepła w bardzo krótkim czasie, co robi z natrysku ukryty „drugi układ chłodzenia”.
• Płyty formy → maszyna i otoczenie – przewodzenie do płyt mocujących, konwekcja i promieniowanie przy otwartej formie.

Czy intensywniejsze chłodzenie zawsze poprawia jakość odlewu?

Nie. Zbyt agresywne chłodzenie lokalnie wychładza powierzchnię wnęki, sprzyja zimnym spawom i niedolewom w cienkich ściankach, a w narzędziu zwiększa amplitudę naprężeń cieplnych i przyspiesza siatkę pęknięć zmęczeniowych (heat checking). Widziałem formę, w której zwiększenie przepływu na wkładce ruchomej „naprawiło” przyklejanie, a po sześciu tygodniach dało siatkę na powierzchni A odlewu.

„Kontrola temperatury narzędzia jest jednym z najsilniejszych narzędzi wpływu na strukturę krzepnięcia i powtarzalność odlewu ciśnieniowego – jej celem jest równomierność, a nie minimum temperatury.” — ASM International, ASM Handbook, Volume 15: Casting, 2008

Dobrze ustawiona forma to taka, w której po 15-20 cyklach rozgrzewczych temperatura w punktach kontrolnych mieści się w oknie ±10-15°C względem karty technologicznej. Reszta jest konsekwencją. Więcej o zależnościach procesowych opisałem przy okazji tekstu o odlewanie ciśnieniowe HPDC.

Jak obliczyć bilans cieplny formy HPDC?

Bilans cieplny formy HPDC zaczyna się od strumienia ciepła wnoszonego przez metal: Q = m · [c_p,ciekły·(T_zal − T_liquidus) + L_{krystalizacji} + c_p,stały·(T_liquidus − T_wyrzutu)], podzielone przez czas cyklu. Wynik w kilowatach porównuje się z mocą odbieraną przez obiegi, natrysk i otoczenie. To szacunek projektowy – nie zastępuje symulacji ani prób.

Jak uwzględnić masę odlewu, czas cyklu i temperaturę zalewania?

Policzmy ostrożny przykład dla typowej obudowy aluminiowej. Strzał 2,4 kg (odlew 1,4 kg + wlew, przelewy i biszkopt 1,0 kg), stop AlSi9Cu3, zalewanie 680°C, wyrzut przy ok. 300°C, czas cyklu 45 s. Przyjmując wartości katalogowe dla stopów Al-Si (c_p rzędu 0,9-1,1 kJ/kg·K, ciepło krystalizacji ok. 390 kJ/kg), całkowite ciepło na strzał wychodzi w okolicach 1,5-1,7 MJ, czyli średnio 33-38 kW przy cyklu 45 s. To liczba, którą warto mieć na kartce, zanim ktoś zamówi termostat 9 kW na całą formę.

1. Zbierz dane wejściowe – masa strzału z wagi, nie z modelu CAD; stop i jego temperatury solidus/liquidus z karty materiałowej producenta.
2. Ustal temperaturę wyrzutu odlewu – mierzona pirometrem zaraz po wyjęciu, typowo 250-350°C dla aluminium.
3. Oblicz ciepło na strzał – trzy człony: przegrzanie, krystalizacja, studzenie w stanie stałym.
4. Podziel przez czas cyklu – dostajesz średnią moc cieplną w kW, którą forma musi rozproszyć.
5. Rozdziel moc na drogi odpływu – kanały, natrysk, płyty maszyny, otoczenie; natrysk potrafi przejąć znaczną część i to on maskuje niedomiar chłodzenia.
6. Przelicz strumień na obieg – z zależności Q = ṁ · c_p · ΔT: 10 l/min wody przy ΔT = 5 K to ok. 3,5 kW odbioru.
7. Zweryfikuj termowizją – średnia moc nic nie mówi o hot spocie pod grubym żebrem.

Obserwuję regularnie jedną rzecz: brak pomiaru temperatury powrotu na każdym obiegu ukrywa obieg zapowietrzony albo zamulony. Jeśli ΔT na obiegu wynosi 0,5 K przy nominalnym przepływie, ten obieg nic nie robi – albo woda leci obok strefy, którą miała chłodzić. Jedna nalepka z numerem obiegu i dwa termometry na kolektorze rozwiązują problem, którego szuka się potem tygodniami w parametrach wtrysku.

Jak zaprojektować obiegi chłodzenia w formie ciśnieniowej?

Obiegi chłodzenia HPDC projektuje się strefowo: osobno dla wkładki stałej, ruchomej, suwaków, rdzeni metalowych i miejsc o dużej masie cieplnej. Krótka droga medium, przepływ turbulentny (Re powyżej ok. 4000-10000), niezależna regulacja stref i możliwość pomiaru temperatury powrotu są ważniejsze niż sumaryczna długość kanałów w narzędziu (NADCA, Product Specification Standards for Die Castings, 2021).

Gdzie umieszczać kanały chłodzące względem wnęki formy?

Odległość od powierzchni wnęki to kompromis między odbiorem ciepła a wytrzymałością wkładki. W praktyce narzędziowej dla wkładek H13 stosuje się odstępy rzędu 1,5-3 średnic kanału od lica, a przy kanałach ø8-12 mm oznacza to zwykle 15-30 mm stali. Bliżej – rośnie ryzyko pęknięcia mostka między kanałem a wnęką pod ciśnieniem doprasowania sięgającym 600-1000 bar.

• Średnica kanału ø8-12 mm – standard dla płyt i większych wkładek; poniżej ø6 mm rośnie ryzyko zamulenia i spadku przepływu.
• Rozstaw osiowy 2,5-3 średnice – zbyt gęsty raster tworzy pas osłabionej stali, zbyt rzadki zostawia fale temperatury na licu.
• Długość jednego obiegu – im krótszy, tym mniejszy przyrost temperatury medium; jeden długi wąż przez cztery strefy daje na końcu wodę o kilkanaście stopni cieplejszą niż na wejściu.
• Odpowietrzenie i punkty spustowe – kanał bez możliwości odpowietrzenia zbiera poduszkę pary przy pierwszym przegrzaniu i przestaje odbierać ciepło.
• Opis obiegów – grawerowane lub bite oznaczenia IN/OUT plus numer na formie; bez tego utrzymanie ruchu podepnie węże po swojemu przy pierwszej wymianie.
• Zakaz kolizji – kanały nie mogą krzyżować się z pinami wypychaczy, kołkami prowadzącymi i kanałami próżni; kolizję taniej wykryć w CAD niż wierceniem.

Kiedy stosować chłodzenie punktowe, bubblery i wkładki konformalnie chłodzone?

Chłodzenie punktowe stosuje się wszędzie tam, gdzie zwykły kanał prosty nie dojdzie: w smukłych rdzeniach, cienkich suwakach i pinach o średnicy poniżej 20 mm. Wybór między rozwiązaniami zależy od geometrii i budżetu narzędzia.

Rozwiązanie	Typowe zastosowanie	Zalety	Ograniczenia
Kanał prosty wiercony	Płyty, duże wkładki, obszary płaskie	Tani, prosty w wykonaniu i czyszczeniu	Nie dosięga smukłych rdzeni i suwaków
Bubbler (fontanna)	Rdzenie i piny ø10-25 mm	Odbiór ciepła z końca ślepego otworu	Wrażliwy na zanieczyszczenia, wymaga filtra
Baffle (przegroda)	Wkładki o średniej masie cieplnej	Wymusza przepływ przy dnie otworu	Gorsza turbulencja niż bubbler, ryzyko martwej strefy
Wkładka z Cu-Be / stopu miedzi	Lokalny hot spot pod grubym węzłem	Przewodność kilkukrotnie wyższa niż H13	Niższa odporność na erozję, ograniczona żywotność
Wkładka konformalnie chłodzona (DMLS)	Krytyczne hot spoty, geometrie niedostępne wierceniem	Kanał podąża za licem, wyrównuje temperaturę	Wysoki koszt, wymóg czystego medium i filtracji
Chłodzenie natryskiem punktowym	Doraźna korekta na uruchomieniu	Szybka reakcja bez ingerencji w stal	Zmienia bilans wilgoci i sprzyja porowatości gazowej

Wkładki konformalne z druku metalowego przestały być egzotyką w polskich odlewniach – kilka narzędziowni oferuje je seryjnie. Nadal jednak traktuję je jako rozwiązanie punktowe pod konkretny, zidentyfikowany hot spot, nie jako sposób na przeprojektowanie całej wkładki. Przed jakąkolwiek ingerencją w istniejące narzędzie sprawdź dokumentację grubości stali i historię napraw – wiercenie „na oko” w formie po regeneracji kończy się pęknięciem.

Woda, olej czy termostat – jaki układ regulacji wybrać?

Do form aluminiowych HPDC w produkcji seryjnej dominuje woda pod ciśnieniem w układzie z termostatem, pracująca zwykle w zakresie 60-160°C zależnie od konstrukcji urządzenia. Olej wybiera się tam, gdzie potrzebna jest temperatura powyżej 180-200°C lub gdzie ryzyko wycieku wody na gorącą wkładkę jest nie do zaakceptowania.

Jak porównać wodę, olej i chłodzenie impulsowe?

Kryterium	Woda (termostat ciśnieniowy)	Olej termalny	Chłodzenie impulsowe (zawór pulsacyjny)
Typowy zakres temperatur	ok. 60-160°C	ok. 100-300°C	zależny od medium bazowego
Odbiór ciepła	Bardzo dobry (wysokie cp i przewodność)	Umiarkowany, ok. 2-3× gorszy	Regulowany czasem otwarcia zaworu
Ryzyko eksploatacyjne	Kamień, korozja, para przy przegrzaniu	Zapłon przy wycieku, koksowanie	Awaria zaworu = strefa bez chłodzenia
Koszt utrzymania	Niski, wymaga uzdatniania	Wyższy, wymiana oleju i uszczelnień	Średni, serwis elektrozaworów
Najlepsze zastosowanie	Płyty, wkładki, większość obiegów Al	Formy magnezowe, grzanie wstępne, strefy wysokotemperaturowe	Punktowe hot spoty w cyklu

Różnica między układem stałoprzepływowym a impulsowym bywa niedoceniana. W stałoprzepływowym medium płynie cały czas i regulujesz temperaturą zasilania; w impulsowym zawór otwiera się w wybranej fazie cyklu, na przykład dopiero po krzepnięciu, żeby nie wychłodzić wnęki podczas wypełniania. Przy odlewach cienkościennych to bywa różnica między zimnym spawem a poprawnym licem.

„Parametry układu termoregulacji – medium, temperatura zasilania, przepływ i przypisanie obiegów – powinny być udokumentowane tak samo jak ciśnienie doprasowania czy prędkość drugiej fazy.” — NADCA, Product Specification Standards for Die Castings, 2021

• Uzdatnianie wody – twardość powyżej ok. 10°dH i praca powyżej 90°C to szybka droga do kamienia w kanałach ø8 mm.
• Filtracja – sitko 100-200 µm przed bubblerami; wióry z instalacji zatykają fontanny w pierwszym tygodniu.
• Rozdział kolektorów – nie mieszaj obiegu 140°C na wkładce z obiegiem 30°C na suwaku w jednym kolektorze zwrotnym.
• Karta technologiczna – numer obiegu, medium, temperatura zadana, przepływ nominalny, tolerancja; to samo pole co ciśnienie i czas natrysku.
• Grzanie wstępne – termostat powinien podnieść formę do 150-220°C przed pierwszym strzałem, żeby nie wprowadzić szoku termicznego w zimną wkładkę H13.

Dane sprawdzone: lipiec 2026; zakresy pracy urządzeń każdorazowo potwierdzaj w DTR producenta termostatu lub chillera.

Jak pomiary temperatury pomagają zamknąć pętlę regulacji?

Pomiar temperatury formy ma sens tylko wtedy, gdy jest wykonywany w tym samym punkcie i w tej samej fazie cyklu. Kamera termowizyjna wyzwalana zaraz po wyrzucie odlewu pokazuje zupełnie inny obraz niż zdjęcie po natrysku – różnice na tym samym licu potrafią sięgać ponad 100°C. Bez zdefiniowanego punktu odniesienia porównywanie zdjęć z dwóch zmian nie ma wartości diagnostycznej.

Jakie narzędzia pomiarowe stosować i kiedy?

• Pirometr ręczny – szybka kontrola punktowa; pamiętaj o emisyjności, bo świeży natrysk i utleniona stal dają różne odczyty przy tym samym ustawieniu.
• Kamera termowizyjna – mapa całego lica, najlepsza do lokalizacji hot spotów; zdjęcie rób zawsze w tej samej sekundzie po otwarciu formy.
• Termopary typu K wtopione we wkładkę – jedyne źródło danych o temperaturze podpowierzchniowej w czasie rzeczywistym; typowo 2-6 sztuk w punktach krytycznych.
• Czujniki termostatu – temperatura zasilania i powrotu na obieg; najtańsza diagnostyka drożności obiegu.
• Dane z maszyny – czas cyklu, czas natrysku, ciśnienie doprasowania; bez nich temperatura jest liczbą bez kontekstu.

Jak połączyć mapę temperatury z konkretnymi wadami odlewu?

Zasada mapowania jest prosta: rejony chłodniejsze od zadanej temperatury generują wady wypełniania, rejony gorętsze – wady krzepnięcia i uszkodzenia narzędzia. W praktyce prowadzę to jako tabelę: punkt pomiarowy, temperatura średnia z 10 cykli, wada dominująca, obieg odpowiedzialny.

• Rejon zimny (poniżej okna) – zimne spawy, niedolewy cienkich żeber, gorsze odwzorowanie napisów i logo.
• Rejon gorący (powyżej okna) – przyklejanie (soldering), erozja lica, lokalna porowatość skurczowa pod grubym węzłem.
• Duża rozpiętość w obrębie jednego obiegu – martwa strefa przepływu albo zapowietrzenie; sprawdź ΔT zasilanie/powrót.
• Dryf temperatury w ciągu zmiany – najczęściej zmiana czasu cyklu przez operatora, nie awaria chłodzenia.
• Skok po przerwie – pierwsze 10-20 sztuk po postoju traktuj jako rozgrzewkowe i wyłącz z oceny statystycznej.

Trendowanie tych danych obok braku procesowego daje najwięcej. W jednej odlewni, w której prowadziłem rozruch, korelacja między temperaturą punktu przy grubym kołnierzu a udziałem odrzutów za przyklejanie była widoczna po trzech dniach zapisu – bez żadnej symulacji, na arkuszu kalkulacyjnym. Powiązania temperatury z mechanizmem powstawania wad rozwijam w tekście o wady odlewów ciśnieniowych oraz w opracowaniu o krzepnięcie metalu w formie.

Jak termoregulacja wpływa na porowatość, jamy skurczowe i trwałość formy?

Błędna termoregulacja zwiększa ryzyko przyklejania, zimnych spawów, porowatości skurczowej i skraca żywotność wkładek przez zmęczenie cieplne (na podstawie: NADCA, 2021; ASM Handbook Vol. 15, 2008). Mechanizm jest wspólny: nierównomierny rozkład temperatury zmienia lokalny czas krzepnięcia, a razem z nim kierunek zasilania skurczu i obciążenie powierzchni narzędzia.

Które wady wynikają wprost z rozkładu temperatury?

• Przyklejanie (soldering) – powyżej pewnej temperatury lica aluminium reaguje z żelazem wkładki, tworząc warstwy międzymetaliczne; problem narasta w hot spotach i przy uszkodzonej warstwie środka oddzielającego.
• Zimne spawy i zimne płynięcie – front metalu traci zdolność do połączenia, gdy trafia na zbyt zimną ściankę; typowo w rejonach najdalszych od wlewu.
• Porowatość skurczowa – lokalne opóźnienie krzepnięcia pod grubym węzłem odcina zasilanie i zostawia jamę; chłodzenie punktowe w tym miejscu bywa skuteczniejsze niż zmiana doprasowania.
• Deformacje i wypaczenia – różnica temperatur między połową stałą a ruchomą powoduje nierównomierny skurcz i wyjście z tolerancji, zwłaszcza przy odlewach płaskich powyżej 300 mm.
• Heat checking wkładki – siatka pęknięć cieplnych na licu, efekt amplitudy temperatury w cyklu; ostre chłodzenie skraca żywotność narzędzia szybciej niż praca w wyższej, ale stabilnej temperaturze.
• Erozja przy wlewie – przegrzana strefa wlewu wewnętrznego szybciej traci materiał pod strugą metalu o prędkości 30-60 m/s.

Jak odróżnić wadę cieplną od wady wypełniania?

Zacznij od testu z zamrożoną resztą parametrów: zmieniasz wyłącznie temperaturę zadaną jednego obiegu o 15-20°C i oceniasz efekt po co najmniej 15 stabilnych cyklach. Jeśli wada reaguje – to problem cieplny. Jeśli nie drgnie, szukaj w prędkości drugiej fazy, odpowietrzeniu wnęki albo w geometrii kanałów doprowadzających, o czym pisałem przy układ wlewowy w odlewaniu ciśnieniowym.

Reguły konstrukcyjne, które ograniczają zależność od chłodzenia, zaczynają się na etapie modelu – wyrównanie grubości ścianek i unikanie skupisk masy to temat opracowania o projektowanie odlewów aluminiowych.

Jak uruchamiać i optymalizować obieg chłodzenia w produkcji seryjnej?

Uruchomienie termoregulacji nowej formy zajmuje zwykle 2-5 zmian produkcyjnych i przebiega w stałej kolejności: grzanie wstępne, cykle rozgrzewcze, mapa termowizyjna, korekta stref, potwierdzenie na serii. Każdą zmianę oceniaj po co najmniej 15-20 stabilnych cyklach, nigdy po pierwszych odlewach z zimnego narzędzia.

Jak wygląda procedura rozruchu krok po kroku?

1. Sprawdź drożność obiegów przed montażem – przepływ na każdym obiegu osobno, spisany na kartce; obieg poniżej 60% nominału idzie do przepłukania.
2. Podgrzej formę termostatem do 150-220°C – bez tego pierwsze strzały wprowadzają szok termiczny do zimnej wkładki H13.
3. Wykonaj 15-25 cykli rozgrzewczych – z pełnym natryskiem i docelowym czasem cyklu, nie na sucho.
4. Zrób mapę termowizyjną w zdefiniowanej fazie – zawsze np. 2 sekundy po wyrzucie odlewu, przed natryskiem.
5. Zidentyfikuj strefy poza oknem – zaznacz na wydruku formy, przypisz do konkretnych numerów obiegów.
6. Koryguj po jednej zmiennej naraz – temperatura zasilania albo przepływ, nigdy oba jednocześnie i nigdy razem ze zmianą natrysku.
7. Powtórz mapę i zapisz wynik do karty technologicznej – z datą, numerem formy i nastawami wszystkich termostatów.

Jakie błędy powtarzają się najczęściej w polskich odlewniach?

Z tego, co obserwuję na wdrożeniach, przyczyną numer jeden nie jest brak chłodzenia, tylko brak regulacji i brak opisu. Węże podpięte losowo po wymianie wkładki, dwa obiegi zapięte szeregowo „bo tak było wygodniej”, zero pomiaru powrotu.

• Maskowanie problemu natryskiem – wydłużanie czasu natrysku zamiast poprawy obiegu; skutek to porowatość gazowa i zużycie środka oddzielającego.
• Kanały zbyt blisko wnęki – mostek stali poniżej ok. 10 mm przy ciśnieniu doprasowania to kandydat na pęknięcie wkładki.
• Brak odpowietrzenia obiegu – poduszka pary w najwyższym punkcie wyłącza strefę z chłodzenia bez żadnego alarmu.
• Zakamienione przewody – kilka dziesiątych milimetra osadu w kanale ø8 mm potrafi zredukować odbiór ciepła o kilkadziesiąt procent.
• Ocena po pierwszych sztukach – forma po postoju jest w innym stanie cieplnym; decyzje podjęte na tych odlewach są losowe.
• Brak dokumentacji zmian – po pół roku nikt nie wie, dlaczego obieg 4 chodzi na 90°C zamiast 120°C.
• Agresywne schładzanie gorącej wkładki – podanie zimnej wody na przegrzane narzędzie to najprostszy sposób na pęknięcie.

Lista kontrolna dla wdrożenia nowej formy mieści się na jednej stronie A4: drożność obiegów, opis IN/OUT, nastawy termostatów, punkty termopar, procedura rozgrzewania, punkt odniesienia dla termowizji, okno temperatur ±10-15°C, zapis w karcie technologicznej. Odlewnie, które to mają, uruchamiają nowe narzędzie w dwie zmiany. Reszta walczy z wadami przez miesiąc.

Najczęściej zadawane pytania

Po co chłodzi się formę HPDC?

Chłodzenie formy HPDC odbiera ciepło wniesione przez ciekły metal i utrzymuje powtarzalny profil temperatury w każdym cyklu. Bez tego rośnie ryzyko hot spotów, przyklejania, porowatości skurczowej, odkształceń i niestabilnego czasu krzepnięcia. Celem nie jest schłodzenie narzędzia do minimum, tylko utrzymanie go w wąskim, zdefiniowanym oknie temperatur.

Czy większy przepływ wody zawsze poprawia odlew?

Nie. Zbyt intensywne chłodzenie lokalnie wychładza lico formy, sprzyja zimnym spawom i niedolewom oraz zwiększa amplitudę naprężeń cieplnych w narzędziu. Dobry projekt reguluje temperaturę strefowo – przez temperaturę medium i podział obiegów – a nie przez maksymalizowanie litrów na minutę.

Jak obliczyć bilans cieplny formy HPDC?

Oszacuj ciepło wnoszone przez stop (przegrzanie + ciepło krystalizacji + studzenie do temperatury wyrzutu), podziel przez czas cyklu i porównaj z mocą odbieraną przez obiegi, natrysk oraz otoczenie. Dla obiegu wodnego moc liczysz z zależności Q = ṁ · c_p · ΔT. Wynik trzeba potwierdzić pomiarem temperatury formy, bo lokalne hot spoty nie wynikają ze średniej mocy chłodzenia.

Gdzie umieszczać kanały chłodzące w formie ciśnieniowej?

Możliwie blisko stref wysokiego obciążenia cieplnego, ale z zachowaniem bezpiecznej grubości stali – w praktyce 1,5-3 średnice kanału od lica wnęki, czyli zwykle 15-30 mm dla kanałów ø8-12 mm. Kluczowe są krótka droga medium, brak kolizji z wypychaczami oraz możliwość niezależnej regulacji każdej strefy. Przed wierceniem w istniejącym narzędziu sprawdź dokumentację i historię napraw.

Co to jest hot spot w formie HPDC?

Hot spot to lokalny obszar formy lub odlewu, w którym ciepło kumuluje się mocniej niż w otoczeniu – najczęściej pod grubym węzłem, w smukłym rdzeniu albo w rejonie wlewu wewnętrznego. Powoduje opóźnione krzepnięcie, przyklejanie, erozję lica i lokalną porowatość skurczową. Lokalizuje się go kamerą termowizyjną, a nie na podstawie samego modelu CAD.

Jak mierzyć temperaturę formy HPDC?

Pirometrem, kamerą termowizyjną, termoparami typu K wtopionymi we wkładkę lub czujnikami układu termoregulacji. Pomiar ma wartość diagnostyczną tylko wtedy, gdy jest powtarzany w tym samym punkcie i w tej samej fazie cyklu – najlepiej kilka sekund po wyrzucie odlewu, przed natryskiem. Zapisuj obok temperatury czas cyklu i czas natrysku.

Woda czy olej – co wybrać do formy aluminiowej?

Do większości form aluminiowych wystarcza woda w termostacie ciśnieniowym, bo odbiera ciepło znacznie skuteczniej i jest tańsza w utrzymaniu. Olej termalny wybiera się przy wymaganiach powyżej ok. 180-200°C, przy formach magnezowych lub tam, gdzie kontakt wody z gorącym narzędziem byłby zbyt ryzykowny. Zakres pracy zawsze potwierdź w DTR urządzenia.

Ile trwa uruchomienie termoregulacji nowej formy?

Zwykle 2-5 zmian produkcyjnych, licząc grzanie wstępne, cykle rozgrzewcze, mapę termowizyjną i dwie-trzy iteracje korekt. Skraca to wcześniejsze sprawdzenie drożności obiegów na stanowisku oraz gotowa karta technologiczna z nastawami. Każdą korektę oceniaj dopiero po 15-20 stabilnych cyklach.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – podstawy wymiany ciepła w formie, krzepnięcie stopów Al-Si, wady związane z temperaturą narzędzia.
2. NADCA (North American Die Casting Association), Product Specification Standards for Die Castings, 2021 – wymagania jakościowe dla odlewów ciśnieniowych, zależności proces-wada, terminologia branżowa.
3. Foundry Institute (Gießerei-Institut), RWTH Aachen – publikacje i materiały dydaktyczne dotyczące zarządzania cieplnego w odlewaniu ciśnieniowym.
4. Karty materiałowe producentów stopów AlSi9Cu3 oraz stali narzędziowej H13 (1.2344) – wartości c_p, przewodności cieplnej, temperatur solidus/liquidus; weryfikować przed każdym obliczeniem.
5. DTR producentów termostatów, chillerów i czujników temperatury (m.in. dostawcy urządzeń do form ciśnieniowych) – zakresy pracy, wymagania dotyczące jakości medium i filtracji.

Wartości liczbowe podane w artykule mają charakter orientacyjny i wynikają z typowej praktyki technologicznej. Każdą ingerencję w istniejące narzędzie – wiercenie kanałów, zmianę nastaw, montaż wkładek – poprzedź weryfikacją dokumentacji formy, grubości stali i stanu naprężeń. Dane sprawdzone: lipiec 2026.
