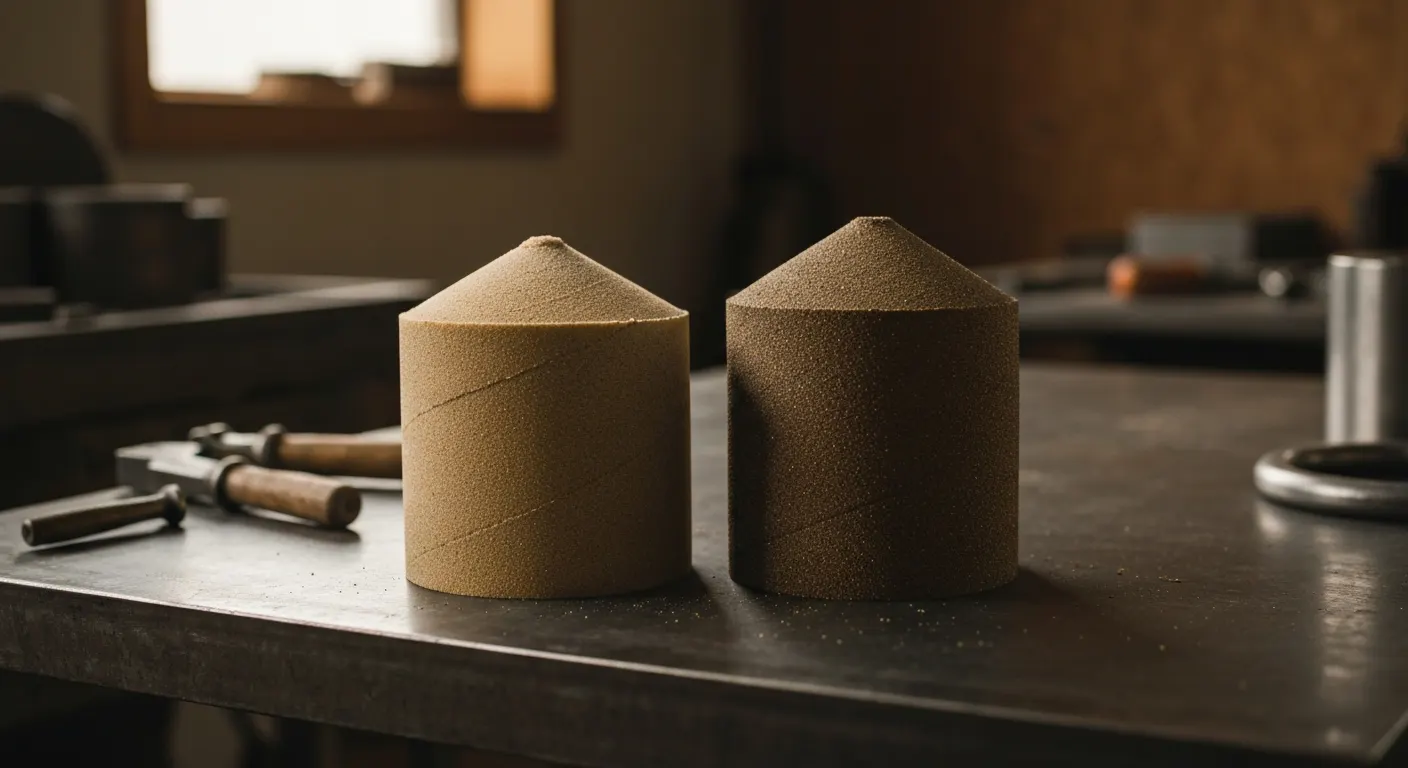

Cold-box a hot-box i warm-box – różnice, jakość rdzeni i koszty procesu

Porównanie w tabeli: temperatura, cykl, żywica, koszt

Cold-box, hot-box i warm-box różnią się przede wszystkim temperaturą rdzennicy: odpowiednio otoczenie (20-30°C), 200-280°C i 140-180°C. Ta jedna liczba pociąga za sobą wszystko inne – koszt oprzyrządowania, zużycie energii, czas cyklu i dokładność wymiarową rdzenia. Dane porównawcze według materiałów technicznych Hüttenes-Albertus (2023) oraz metodyki badań AFS Mold & Core Test Handbook (wyd. 4, 2015).

Prowadząc audyty rdzeniarni widzę, że decyzja o technologii zapada zwykle w pięć minut – „bo mamy taką strzelarkę”. Potem przez dziesięć lat firma płaci za tę pięciominutową decyzję rachunkami za gaz albo za braki. Tabela poniżej nie zastąpi próby technologicznej, ale porządkuje punkt startowy.

Parametr	Cold-box (PUCB)	Hot-box	Warm-box
Temperatura rdzennicy	otoczenia, bez grzania	200-280°C	140-180°C
Mechanizm utwardzania	kataliza gazową aminą trzeciorzędową	termiczna polikondensacja	termiczna, katalizator utajony
Typ żywicy	poliol + izocyjanian (poliuretan)	mocznikowo-/fenolowo-/furanowo-formaldehydowa	furanowa o obniżonej temp. utwardzania
Dodatek żywicy (% masy piasku)	0,8-1,6%	1,5-2,5%	1,2-2,0%
Czas cyklu	kilkanaście sekund	30-120 s	25-90 s
Materiał rdzennicy	aluminium, tworzywo, stal	żeliwo z kanałami/grzałkami	żeliwo lub stal grzana
Energia na grzanie	brak	wysoka, stała	umiarkowana
Główny koszt zmienny	amina + eksploatacja skrubera	energia + żywica	energia + katalizator

Która metoda ma najkrótszy cykl?

Cold-box – cykl liczony w kilkunastu sekundach, bo utwardzanie zachodzi w całej objętości rdzenia w momencie przepływu aminy, niezależnie od przekroju. W hot-box ciepło musi przewędrować do środka rdzenia, więc cykl rośnie wraz z grubością i przy masywnych rdzeniach dochodzi do dwóch minut.

• Cold-box: strzał 2-4 s, przedmuch aminą 3-8 s, przedmuch płuczący powietrzem 5-15 s – łącznie zwykle 15-25 s na strzelarce Laempe Mössner Sinto.
• Hot-box: strzał + wygrzewanie 30-120 s zależnie od modułu rdzenia, plus czas na osiągnięcie temperatury roboczej rdzennicy po rozruchu (nawet 40-60 min).
• Warm-box: pośrednio, 25-90 s, z krótszym czasem nagrzewania rdzennicy od zimna.
• Croning (shell): rdzennica 250-300°C, cykl porównywalny z hot-box, ale z fazą wysypu niezwiązanego piasku.
• Uwaga praktyczna: czas cyklu maszyny to nie to samo co takt produkcyjny – dochodzi wyjmowanie, odgratowanie, powlekanie i suszenie powłoki.

Czym różnią się dodatki żywicy i dlaczego to ważne?

Cold-box wymaga 0,8-1,6% żywicy na masę piasku, hot-box zwykle 1,5-2,5%. Różnica prawie dwukrotna przekłada się bezpośrednio na gazotwórczość masy i na koszt materiału, ale też na wytrzymałość rdzenia masywnego.

• Niższy dodatek spoiwa w cold-box oznacza mniej produktów rozkładu w kontakcie z metalem, co ogranicza ryzyko nakłuć gazowych.
• Wyższy dodatek w hot-box daje lepszą wytrzymałość na ściskanie rdzeni o dużym module cieplnym.
• Każdy dodatkowy 0,1% żywicy to mierzalny wzrost objętości gazu – metodyka pomiaru opisana w AFS Mold & Core Test Handbook.
• Przy piasku regenerowanym mechanicznie dodatek trzeba zwykle podnieść o 0,1-0,2% względem piasku świeżego.
• Producenci – Ashland Isocure, ASK Chemicals, Hüttenes-Albertus – podają zakresy dla konkretnych generacji spoiw; nie przenoś ich między systemami.

Mechanizm utwardzania – co naprawdę różni te procesy

Cold-box utwardza się katalitycznie: gazowa amina trzeciorzędowa inicjuje poliaddycję poliolu i izocyjanianu w nieogrzewanej rdzennicy. Hot-box wymaga rdzennicy grzanej do 200-280°C i polikondensacji aktywowanej ciepłem, a warm-box realizuje zbliżoną chemię przy 140-180°C dzięki katalizatorowi o niższej temperaturze aktywacji (źródło: Hüttenes-Albertus, materiały techniczne, 2023).

Cold-box (PUCB): amina jako katalizator, rdzennica zimna

Cold-box to proces utwardzania rdzeni poliuretanowych gazową aminą w temperaturze otoczenia, charakteryzujący się dwuskładnikowym systemem żywic, natychmiastową wytrzymałością manipulacyjną i koniecznością odprowadzenia aminy do skrubera. Katalizator nie zostaje w rdzeniu – jest wypłukiwany przedmuchem powietrza.

• Składnik I to żywica fenolowa rozpuszczona w rozpuszczalnikach, składnik II – polimeryczny MDI (izocyjanian); mieszają się w proporcji zwykle 55:45 lub 50:50.
• Katalizatorem jest DMEA, DMIA lub TEA – dobór wpływa na szybkość utwardzania i próg zapachowy.
• Rdzeń osiąga niemal pełną wytrzymałość natychmiast po przedmuchu, bez okresu dojrzewania.
• Wymagana jest szczelna rdzennica z systemem odpowietrzeń – amina musi przejść przez cały przekrój.
• Ograniczenie: wilgotność względna powyżej ok. 70% pogarsza żywotność masy w zasobniku strzelarki.

Hot-box: żywica mocznikowo-/fenolowo-furanowa, rdzennica 200-280°C

Hot-box to termiczne utwardzanie rdzeni w rdzennicy żeliwnej grzanej do 200-280°C, charakteryzujące się polikondensacją żywicy z katalizatorem kwasowym, pozostawaniem katalizatora w rdzeniu i wysoką wytrzymałością rdzeni masywnych. Utwardzanie postępuje od ścianki do środka.

• Katalizatory to sole amonowe kwasów silnych, uwalniające kwas dopiero w temperaturze rdzennicy.
• Rdzeń wyjmuje się w stanie utwardzonym na skorupie; środek dopieka się jeszcze przez kilkadziesiąt sekund po wyjęciu (efekt akumulacji ciepła).
• Typowa wada procesowa: rdzeń niedopieczony w środku przy module powyżej ok. 25 mm – objaw wygląda jak miękki środek w cold-box, ale przyczyna jest zupełnie inna.
• Grzanie realizuje się grzałkami patronowymi, palnikami gazowymi lub olejem termalnym; sterowanie strefowe jest praktycznie obowiązkowe.
• Rdzennica żeliwna pracuje w cyklach termicznych – jej żywotność wymaga kontroli pęknięć zmęczeniowych.

Czy warm-box to ta sama chemia co hot-box?

W dużej mierze tak – warm-box korzysta z żywic furanowych utwardzanych termicznie, ale z katalizatorem o niższej temperaturze aktywacji, co pozwala obniżyć temperaturę rdzennicy o 60-100°C względem hot-box. Chemia jest pokrewna, ekonomia procesu już nie.

• Niższa temperatura oznacza mniejsze straty ciepła do otoczenia i krótszy rozruch rdzeniarki po weekendzie.
• Żywice furanowe warm-box mają zwykle niższą zawartość azotu niż klasyczne układy mocznikowe hot-box.
• Skurcz cieplny rdzenia jest mniejszy niż w hot-box, bo mniejsza jest różnica temperatur między wyjęciem a otoczeniem.
• Wadą bywa węższe okno procesowe – katalizator utajony reaguje wrażliwie na wahania temperatury rdzennicy powyżej ±10°C.

Jakość rdzenia: dokładność, gładkość, wytrzymałość

Cold-box zwykle wygrywa dokładnością, bo rdzeń nie jest wygrzewany i nie doznaje skurczu cieplnego po wyjęciu z rdzennicy. Przy rdzeniach masywnych przewaga maleje, a hot-box daje wyższą wytrzymałość na ściskanie; najlepszą gładkość powierzchni odwzorowanej na odlewie zapewnia proces Croninga (metodyka porównań: AFS Mold & Core Test Handbook, 2015).

„Porównywanie systemów spoiw ma sens wyłącznie na znormalizowanych próbkach – wytrzymałość na zginanie, ścieralność i gazotwórczość mierzone tą samą procedurą. Dane katalogowe różnych dostawców nie są wzajemnie porównywalne.” – American Foundry Society, Mold & Core Test Handbook, wyd. 4, 2015

Jak skurcz cieplny rdzenia hot-box wpływa na tolerancje?

Rdzeń hot-box opuszcza rdzennicę o temperaturze 200-280°C i stygnie do otoczenia, co przy dłuższych rdzeniach daje odkształcenie mierzalne w dziesiątych częściach milimetra. Kierunek odkształcenia zależy od nierównomierności nagrzania i sposobu podparcia rdzenia podczas stygnięcia.

• Rdzenie długie i smukłe (kolektory, kanały olejowe) wyginają się, jeśli po wyjęciu leżą na płaskiej palecie bez podparcia kształtowego.
• Podstawka kształtowa odwzorowująca geometrię rdzenia to najtańsza korekta – tańsza niż zmiana technologii.
• W cold-box zjawiska nie ma, bo rdzeń wychodzi w temperaturze zbliżonej do otoczenia.
• Przy tolerancjach ścianki poniżej ±0,3 mm skurcz cieplny hot-box staje się realnym problemem seryjnym.
• Warm-box ogranicza efekt o mniej więcej połowę wskutek niższego gradientu temperatur.

Rdzenie cienkie i skomplikowane – gdzie leży limit każdej metody?

Poniżej 6 mm grubości ścianki cold-box praktycznie nie ma alternatywy poza spoiwami nieorganicznymi. Obserwuję to regularnie przy rdzeniach kanałów wodnych głowic – w hot-box cienka ścianka albo się przepieka, albo pęka przy wyjmowaniu.

• Cold-box: pewne odwzorowanie ścianek 4-6 mm, dobre zapełnienie wąskich kanałów strzałem przy ciśnieniu 4-6 bar.
• Hot-box: praktyczny limit dolny ok. 8-10 mm; poniżej rośnie ryzyko przepalenia spoiwa i kruchości.
• Warm-box: ok. 6-8 mm, z lepszą niż hot-box tolerancją na cienkie przekroje.
• Croning: rdzenie skorupowe świetnie odwzorowują detal, ale są puste w środku – to zaleta przy gazotwórczości i wada przy obciążeniu mechanicznym.
• Nieorganika: cienkie ścianki tak, ale pod warunkiem suchego magazynowania i szybkiego zalania.

Do oceny jakości warto sięgnąć po opracowania o masach formierskich i rdzeniowych – dobór osnowy piaskowej potrafi mieć większy wpływ na powierzchnię odlewu niż sam typ spoiwa.

Analiza kosztowa krok po kroku

Koszt należy liczyć na 1000 rdzeni, nie na kilogram masy – to najczęstszy błąd kalkulacji w rdzeniarniach. W hot-box dominuje energia na ciągłe grzanie rdzennicy oraz droższe oprzyrządowanie żeliwne z grzałkami, w cold-box koszt aminy i utrzymania skrubera. Do porównania trzeba doliczyć brakowość, która zwykle przeważa nad różnicą w cenie żywicy.

Jak policzyć koszt rdzenia krok po kroku?

Zacznij od siedmiu pozycji kosztowych i sprowadź je do jednego mianownika – 1000 sztuk gotowego, odebranego rdzenia. Kolejność ma znaczenie, bo pozycje 5-7 najczęściej wypadają z arkusza.

1. Piasek: masa rdzenia × cena piasku, z uwzględnieniem udziału regeneratu i strat na wysypie.
2. Żywica i utwardzacz: dodatek procentowy × masa piasku × cena systemu (Ashland Isocure, ASK Chemicals, Hüttenes-Albertus – ceny per system, nie per litr).
3. Katalizator: amina w cold-box (zużycie na strzał) albo sole katalityczne w hot-box/warm-box.
4. Energia: grzanie rdzennicy, sprężone powietrze na strzał i przedmuch, wentylacja stanowiskowa.
5. Oprzyrządowanie: koszt rdzennicy podzielony przez planowaną liczbę rdzeni w cyklu życia narzędzia.
6. Ochrona środowiska: eksploatacja skrubera, media do neutralizacji, utylizacja zużytej masy.
7. Brakowość: procent odrzutów rdzeni i braków odlewów przypisanych rdzeniowi – przelicz na koszt odlewu, nie rdzenia.

Który koszt dominuje w hot-box?

Energia na grzanie rdzennicy – i to niezależnie od liczby strzałów. Rdzennica pobiera ciepło przez całą zmianę, także wtedy, gdy strzelarka stoi na przezbrojeniu albo czeka na masę, co brutalnie karze krótkie serie i częste zmiany asortymentu.

• Rozruch zimnej rdzennicy do temperatury roboczej trwa zwykle 40-60 min i cały ten czas to koszt bez produkcji.
• Przy trzech przezbrojeniach na zmianę realny czas grzania bez produkcji potrafi sięgnąć 20-25% zmiany.
• Cold-box nie ma tej pozycji w ogóle – rdzennica startuje z temperatury hali.
• W zamian cold-box płaci za aminę i za skruber: media, obsługa, okresowa wymiana wypełnienia.
• Warm-box obniża rachunek za grzanie o rząd 30-45% względem hot-box wskutek niższej temperatury i mniejszych strat.

Ile kosztuje oprzyrządowanie w każdej technologii?

Rdzennica hot-box jest wielokrotnie droższa od zimnej rdzennicy cold-box – dochodzi żeliwo lub stal, kanały grzewcze, grzałki, czujniki i sterowanie strefowe. Konkretnych kwot nie podaję jako uniwersalnych, bo zależą od geometrii i dostawcy narzędzi; relacja jednak utrzymuje się niezależnie od rynku.

• Cold-box: rdzennica aluminiowa lub z tworzywa, prostsza konstrukcja, krótszy czas wykonania narzędzia.
• Hot-box: żeliwo szare lub stal, kanały grzewcze, izolacja płyt, termopary – dłuższy termin realizacji i wyższa cena.
• Amortyzacja: przy serii poniżej kilku tysięcy rdzeni rocznie różnica w cenie narzędzia przeważa nad różnicą w cenie mas.
• Rdzennice grzane wymagają okresowego serwisu grzałek i czujników – to koszt utrzymania, nie tylko zakupu.
• Zimna rdzennica cold-box znosi więcej przezbrojeń bez degradacji powierzchni roboczej.

„Kalkulacja technologii rdzeniowej bez uwzględnienia poziomu braków odlewów jest kalkulacją niepełną – dwa punkty procentowe brakowości potrafią unieważnić całą oszczędność na spoiwie.” – parafraza wniosków publikowanych w Przeglądzie Odlewnictwa (STOP), 2024

Czy hot-box jest tańszy od cold-box przy krótkich seriach?

To zależy – decyduje to, czy rdzennica hot-box już istnieje. Przy istniejącym parku maszyn i narzędzi hot-box wypada często taniej, bo unikasz nakładu na nowe oprzyrządowanie. Przy inwestycji od zera krótka seria zwykle przemawia za cold-box lub wręcz za no-bake.

• Seria < 500 szt./rok: rozważ no-bake furanowy albo rdzenie ręczne – koszt narzędzia zjada wszystko inne.
• 500-5000 szt./rok: rozstrzyga stan posiadania – masz grzaną rdzennicę i sprawną hot-boxówkę, zostań przy niej.
• 5000-50 000 szt./rok: cold-box zwykle wygrywa cyklem i energią, o ile masz skruber.
• > 50 000 szt./rok: cold-box lub nieorganika, z automatyzacją wyjmowania i sklejania rdzeni.
• Zmienny asortyment: częste przezbrojenia karzą hot-box podwójnie – grzaniem jałowym i czasem rozruchu.

W jednym z projektów, który prowadziłem dla odlewni żeliwa, przejście serii 3200 rdzeni rocznie z hot-box na cold-box wyszło nieopłacalnie właśnie przez koszt nowej rdzennicy – policzone na 1000 rdzeni oszczędności materiałowe zwracały narzędzie dopiero w piątym roku.

Gazotwórczość i typowe wady odlewów w trzech technologiach

Cold-box generuje wyższy pik gazu w pierwszej fazie kontaktu z metalem, hot-box na żywicach mocznikowych wnosi azot zwiększający ryzyko porowatości azotowej w staliwie i grubościennym żeliwie, warm-box lokuje się pośrodku z zwykle niższą zawartością azotu (metodyka pomiaru gazotwórczości: AFS Mold & Core Test Handbook, 2015).

Która technologia daje więcej gazu?

Cold-box – w pierwszych sekundach po zalaniu, ze względu na szybki rozkład spoiwa poliuretanowego i obecność rozpuszczalników. Sumaryczna objętość gazu bywa jednak niższa niż w hot-box, bo dodatek żywicy jest o połowę mniejszy; liczy się kinetyka, nie tylko suma.

• Pik gazowy cold-box wypada w pierwszych 5-15 sekundach kontaktu z metalem – to okno powstawania nakłuć.
• Hot-box uwalnia gaz wolniej, ale dłużej, przy większej masie spoiwa na rdzeń.
• Croning ma najniższą gazotwórczość na jednostkę objętości rdzenia, bo rdzeń jest skorupowy i pusty w środku.
• Powłoka rdzeniowa (alkoholowa lub wodna) zmienia bilans gazu – źle wysuszona powłoka wodna jest częstszą przyczyną nakłuć niż samo spoiwo.
• Wada żyłkowa dotyczy każdej technologii na piasku kwarcowym – to skutek przemiany alotropowej kwarcu w 573°C, czyli problem osnowy, nie spoiwa.

Skąd bierze się porowatość azotowa?

Z żywic mocznikowo-formaldehydowych stosowanych w hot-box, które wnoszą azot uwalniany podczas kontaktu z ciekłym metalem. Problem ujawnia się głównie w staliwie i w grubościennym żeliwie, gdzie długi czas krzepnięcia daje gazowi szansę na zarodkowanie pęcherzy pod powierzchnią.

• Objaw: podpowierzchniowe pęcherze ujawniane dopiero po obróbce skrawaniem – najdroższy moment wykrycia wady.
• Rozwiązanie pierwszego wyboru: układ o obniżonej zawartości azotu, oferowany przez każdego liczącego się dostawcę spoiw.
• Rozwiązanie drugiego wyboru: zmiana na system fenolowo-furanowy albo cold-box o niskiej zawartości azotu.
• Cold-box też zawiera azot w izocyjanianie, ale przy dodatku 0,8-1,2% jego ładunek na rdzeń jest wyraźnie mniejszy.
• Przed zmianą technologii sprawdź drogę odprowadzenia gazu – rdzennik, odpowietrzenie, przekrój znaku rdzeniowego.

Zmiana technologii rdzeniowej bez przeprojektowania znaków rdzeniowych rzadko rozwiązuje problem nakłuć – więcej na ten temat w opracowaniach o wadach odlewów – nakłuciach i porowatości oraz o projektowaniu znaków rdzeniowych.

Wybijalność rdzeni z odlewu

Przy żeliwie zalewanym w 1350-1450°C spoiwa organiczne wypalają się skutecznie i wybijalność jest dobra w obu technologiach. Przy aluminium (700-750°C) degradacja spoiwa jest niepełna, więc rdzenie organiczne wybija się trudno – w takich zastosowaniach przewagę mają spoiwa nieorganiczne (kierunek badań: Sieć Badawcza Łukasiewicz – Krakowski Instytut Odlewnictwa, 2024).

Dlaczego rdzenie trudno wybić z odlewu aluminiowego?

Bo temperatura zalewania 700-750°C nie wystarcza do pełnego wypalenia spoiwa organicznego – rdzeń zachowuje resztkową wytrzymałość i trzyma się kanału. W żeliwie ta sama masa dostaje ponad 600 stopni więcej i rozsypuje się praktycznie sama.

• Typowe środki zaradcze: wygrzewanie odlewów w 400-500°C, wybijanie wibracyjne, wypłukiwanie wodą pod ciśnieniem.
• Każdy z tych zabiegów to dodatkowy koszt operacji, energii i cyklu – często wyższy niż różnica w cenie masy.
• Spoiwa nieorganiczne typu Inotec rozsypują się w aluminium łatwo, bo wiązanie krzemianowe traci spójność po kontakcie z metalem.
• Cena za nieorganikę: grzana rdzennica, suche magazynowanie rdzeni i ograniczony czas składowania.
• Rdzenie skorupowe Croninga wybijają się łatwiej od pełnych, bo masy do wypalenia jest po prostu mniej.

Jak degradacja spoiwa wygląda w żeliwie i staliwie?

W żeliwie i staliwie spoiwo organiczne ulega pirolizie niemal całkowicie, więc rdzeń traci spójność samoczynnie w trakcie stygnięcia odlewu. Problem przesuwa się z wybijalności na erozję i przypalenia powierzchniowe – a tam decyduje jakość powłoki, nie typ spoiwa.

• Staliwo (1500-1600°C): ryzyko spiekania piasku z metalem, konieczna powłoka cyrkonowa lub chromitowa.
• Żeliwo sferoidalne: dłuższy czas krzepnięcia niż szare, więc rdzeń pracuje w wysokiej temperaturze dłużej – lepsza wybijalność, gorsza odporność na rozdęcie formy.
• Grubościenne odlewy żeliwne: resztki niedopalonego spoiwa w środku dużych rdzeni to typowy powód reklamacji przy czyszczeniu kanałów.
• Wentylacja rdzenia przez rdzennik odprowadza gaz i przyspiesza wypalanie spoiwa.
• Regenerat z rdzeni organicznych ma resztkową zawartość spoiwa – szczegóły w materiale o regeneracji piasku formierskiego.

BHP, emisje i wymagania środowiskowe – porównanie

Każda z trzech technologii wnosi inne czynniki szkodliwe: cold-box aminy i izocyjaniany, hot-box i warm-box formaldehyd oraz produkty rozkładu termicznego. Ekspozycja zawodowa podlega wartościom NDS i NDSCh określonym w rozporządzeniu MRPiPS (Dz.U. 2018 poz. 1286 z późn. zm.) – aktualne brzmienie i wartości sprawdź w obowiązującej wersji przepisu.

Jakie zagrożenia dominują w każdej technologii?

W cold-box głównym problemem jest amina – o skrajnie niskim progu zapachowym i drażniąca dla oczu i dróg oddechowych – oraz izocyjaniany o działaniu uczulającym. W hot-box i warm-box dochodzi formaldehyd oraz emisje z gorącej rdzennicy przy każdym otwarciu.

• Cold-box: obowiązkowy skruber kwaśny, szczelna rdzennica, odciąg miejscowy, kontrola stężenia aminy w hali.
• Hot-box: odciąg nad rdzennicą, ryzyko poparzeń przy 200-280°C, emisja formaldehydu przy otwarciu narzędzia.
• Warm-box: niższa temperatura to mniejsza emisja termiczna, ale ten sam profil chemiczny co hot-box.
• Nieorganika: praktycznie brak emisji organicznych – to główny argument w zakładach motoryzacyjnych z twardymi celami środowiskowymi.
• Wspólne dla wszystkich: pył krzemionkowy krystaliczny przy przesypie i wysypie mas – ryzyko pylicy, wymaga odpylania.

Co trzeba mieć przed wdrożeniem cold-box?

Skruber i sprawną wentylację – bez tego wdrożenie cold-box jest kosztowne i ryzykowne prawnie. Nakład na instalację oczyszczania to zwykle pozycja porównywalna z ceną samej strzelarki, o czym przy pierwszej kalkulacji łatwo zapomnieć.

• Skruber kwaśny neutralizujący aminę – z monitoringiem pH roztworu roboczego i procedurą wymiany.
• Odciągi miejscowe przy strzelarce, stanowisku sklejania i powlekania rdzeni.
• Pomiary ekspozycji zawodowej wykonywane przez akredytowane laboratorium, w cyklu wynikającym z przepisów.
• Środki ochrony indywidualnej dobrane do izocyjanianów – nie każdy filtr jest właściwy.
• Procedura postępowania z rozlewem składnika II i szkolenie obsługi zasobników.

Ocena ryzyka zawodowego i dobór środków ochronnych wymagają konsultacji ze służbą BHP i laboratorium pomiarowym – ten artykuł nie zastępuje takiej oceny.

Drzewo decyzyjne: jak wybrać technologię rdzeniową

Wybór technologii rdzeniowej rozstrzygają cztery liczby: wielkość serii rocznej, najcieńsza ścianka rdzenia, temperatura zalewania stopu i stan posiadanego oprzyrządowania. Sześć pytań poniżej prowadzi do rekomendacji wstępnej, którą i tak trzeba potwierdzić serią pilotażową i analizą braków.

Jak wybrać technologię dla nowego odlewu w sześciu pytaniach?

Przejdź pytania po kolei i zapisuj odpowiedzi – jeżeli dwa pytania wskazują przeciwne technologie, rozstrzyga to o mniejszym ryzyku braków, nie o niższym koszcie materiału.

1. Jaka wielkość serii rocznej? Poniżej kilku tysięcy sztuk kalkuluj oprzyrządowanie w osobnej pozycji, bo ono zdecyduje.
2. Jaka najcieńsza ścianka rdzenia? Poniżej 6 mm silnie faworyzuje cold-box lub spoiwa nieorganiczne.
3. Jaki stop zalewany? Aluminium – rozważ nieorganikę ze względu na wybijalność; staliwo – unikaj żywic mocznikowych.
4. Czy odlew jest wrażliwy na azot? Grubościenne żeliwo i staliwo wymagają układów o obniżonej zawartości azotu.
5. Jakie masz zaplecze wentylacyjne i skruber? Bez nich cold-box jest drogi we wdrożeniu i trudny do utrzymania.
6. Jaka jest dostępność serwisu i regeneratu na miejscu? Zmiana systemu spoiw zmienia wymagania wobec regeneracji piasku.

Szczegółowy przebieg procesu opisałem osobno w materiale o technologii cold-box krok po kroku – warto go zestawić z tym drzewem przed decyzją inwestycyjną.

Alternatywy: Croning (shell), spoiwa nieorganiczne, no-bake furanowy

Trzy główne alternatywy dla klasycznego wyboru cold-box/hot-box to proces Croninga z piaskiem otoczkowanym (rdzennica 250-300°C, doskonała gładkość), spoiwa nieorganiczne krzemianowe (zero emisji organicznych, świetna wybijalność w aluminium) oraz no-bake furanowy do dużych rdzeni jednostkowych. Każda zmienia wymagania wobec regeneracji piasku.

Czym jest proces Croninga?

Proces Croninga (shell, maskowy) to metoda wytwarzania form i rdzeni z piasku otoczkowanego żywicą nowolakową, charakteryzująca się rdzennicą grzaną do 250-300°C, skorupową budową rdzenia i bardzo dobrą gładkością powierzchni. Nadmiar niezwiązanego piasku wysypuje się po wygrzaniu skorupy.

• Grubość skorupy 6-12 mm reguluje się czasem kontaktu masy z gorącą rdzennicą.
• Zaleta: gładkość odwzorowana na odlewie zwykle lepsza niż w cold-box i hot-box.
• Zaleta: niska gazotwórczość na rdzeń dzięki pustej objętości wewnętrznej.
• Wada: droga masa otoczkowana i trudna regeneracja – to główny hamulec ekonomiczny.
• Typowe zastosowania: rdzenie kanałów w armaturze, korpusy pomp, elementy hydrauliki.

Kiedy stosować spoiwa nieorganiczne?

Przede wszystkim przy odlewach aluminiowych z trudnymi do wybicia rdzeniami oraz tam, gdzie zakład ma twarde cele emisyjne. Nieorganika rozwija się najszybciej w motoryzacji właśnie z tych dwóch powodów – technicznego i środowiskowego.

• Chemia: układy krzemianowe utwardzane termicznie w rdzennicy grzanej, wspomagane przedmuchem gorącym powietrzem.
• Zaleta operacyjna: brak dymu przy zalewaniu, czystsza forma, mniejsze obciążenie wentylacji.
• Ograniczenie: higroskopijność – rdzenie wymagają suchego magazynowania i szybkiego zużycia.
• Ograniczenie: regeneracja piasku wymaga innych rozwiązań niż przy spoiwach organicznych.
• No-bake furanowy pozostaje wyborem dla form i dużych rdzeni jednostkowych – nie dla seryjnych rdzeni drobnych.

Praktyka polskich odlewni – co dominuje i dlaczego

W polskich rdzeniarniach seryjnych dominuje cold-box, szczególnie w odlewniach żeliwa i aluminium pracujących dla motoryzacji, gdzie liczy się cykl i cienkościenne rdzenie. Hot-box utrzymuje się w zakładach z zamortyzowanym parkiem narzędzi i mniejszymi seriami, a nieorganika pojawia się punktowo w projektach aluminiowych (kierunek opisywany w publikacjach STOP / Przegląd Odlewnictwa oraz Łukasiewicz – Krakowski Instytut Odlewnictwa, 2024).

Dlaczego cold-box wygrywa w odlewniach seryjnych?

Bo łączy krótki cykl, tańsze oprzyrządowanie i brak kosztu grzania – trzy przewagi, które przy dużym wolumenie kumulują się bardzo szybko. Warunkiem wejścia jest skruber, ale przy nowych inwestycjach i tak jest planowany od początku.

• Dostawcy systemów obecni na polskim rynku: Hüttenes-Albertus, ASK Chemicals, systemy typu Ashland Isocure.
• Strzelarki: Laempe Mössner Sinto to najczęściej spotykany park maszynowy w rdzeniarniach seryjnych.
• Odlewnie hobbystyczne i artystyczne pozostają przy no-bake furanowym lub masach klasycznych – koszt narzędzi wyklucza rdzennice grzane.
• Zaplecze badawcze: Łukasiewicz – Krakowski Instytut Odlewnictwa prowadzi prace nad masami rdzeniowymi i regeneracją.
• Środowisko branżowe: STOP i Przegląd Odlewnictwa jako źródło danych o trendach technologicznych.

Nie przypisuję żadnej z technologii konkretnych udziałów rynkowych – takich danych nie da się podać rzetelnie bez zweryfikowanego raportu branżowego. Dane sprawdzone: lipiec 2026, na podstawie publikacji branżowych z 2024 r.

Najczęściej zadawane pytania

Czym różni się cold-box od hot-box?

Cold-box utwardza rdzeń katalitycznie gazową aminą w nieogrzewanej rdzennicy, hot-box wymaga rdzennicy grzanej do 200-280°C i utwardzania termicznego. Różnica przekłada się na koszt energii, cenę oprzyrządowania i dokładność wymiarową rdzenia. W praktyce cold-box daje krótszy cykl, hot-box wyższą wytrzymałość rdzeni masywnych.

Co to jest warm-box?

Warm-box to wariant pośredni: chemia zbliżona do hot-box, ale katalizator o niższej temperaturze aktywacji pozwala grzać rdzennicę do 140-180°C. Daje niższe zużycie energii niż hot-box przy zachowaniu dobrej wytrzymałości rdzenia. Zwykle też mniejszy skurcz cieplny i niższa zawartość azotu w spoiwie.

Która technologia rdzeniowa jest tańsza?

Przy dużych seriach i cienkich rdzeniach zwykle cold-box, bo nie zużywa energii na grzanie i pozwala na tańsze oprzyrządowanie. Przy istniejącym parku maszyn hot-box i krótkich seriach kalkulacja często wychodzi odwrotnie. Liczy się koszt na 1000 rdzeni, nie na kilogram masy – z uwzględnieniem brakowości.

Który rdzeń ma lepszą dokładność wymiarową?

Zwykle cold-box, ponieważ rdzeń nie jest wygrzewany, więc nie doznaje skurczu cieplnego po wyjęciu z rdzennicy. Przy rdzeniach masywnych przewaga maleje, a hot-box może dać wyższą wytrzymałość na ściskanie. Przy tolerancjach poniżej ±0,3 mm różnica staje się decydująca.

Skąd bierze się porowatość azotowa przy rdzeniach hot-box?

Z żywic mocznikowo-formaldehydowych, które zawierają azot uwalniany podczas kontaktu z ciekłym metalem. Problem dotyczy głównie staliwa i grubościennego żeliwa, gdzie długi czas krzepnięcia sprzyja zarodkowaniu pęcherzy. W takich przypadkach wybiera się układy o obniżonej zawartości azotu.

Czy hot-box lepiej się wybija z odlewu?

To zależy od stopu. Przy żeliwie oba spoiwa organiczne degradują się skutecznie i wybijalność jest porównywalna, przy aluminium jest problematyczna w obu metodach. Radykalną poprawę w odlewach aluminiowych dają spoiwa nieorganiczne typu krzemianowego.

Czy warto przechodzić z hot-box na cold-box?

Ma to sens przy rosnących seriach, cienkościennych rdzeniach i wysokich kosztach energii. Warunkiem jest zaplecze wentylacyjne ze skruberem oraz nowe oprzyrządowanie, którego koszt trzeba rozłożyć na planowany wolumen. Decyzję potwierdź serią pilotażową i analizą braków, nie samą kalkulacją materiałową.

Jakie są alternatywy dla cold-box i hot-box?

Proces Croninga (shell) daje bardzo gładką powierzchnię i niską gazotwórczość dzięki skorupowej budowie rdzenia. Spoiwa nieorganiczne eliminują emisje organiczne i poprawiają wybijalność w aluminium, a no-bake furanowy sprawdza się przy dużych rdzeniach jednostkowych i formach.

Jak długo trwa rozruch rdzeniarki hot-box po postoju?

Zwykle 40-60 minut na nagrzanie rdzennicy do temperatury roboczej 200-280°C, zależnie od masy narzędzia i mocy grzałek. Ten czas to koszt bez produkcji, który przy trzech przezbrojeniach na zmianę potrafi pochłonąć jedną piątą czasu pracy. Cold-box startuje z temperatury hali i tego kosztu nie ma.

Źródła i literatura

1. American Foundry Society, Mold & Core Test Handbook, wyd. 4, 2015 – znormalizowane metody badania mas rdzeniowych: wytrzymałość, ścieralność, gazotwórczość.
2. Sieć Badawcza Łukasiewicz – Krakowski Instytut Odlewnictwa – badania mas rdzeniowych, spoiw nieorganicznych i regeneracji piasku: iod.krakow.pl (do weryfikacji aktualności zasobu).
3. Stowarzyszenie Techniczne Odlewników Polskich, Przegląd Odlewnictwa, 2024 – publikacje o technologiach rdzeniowych w polskich odlewniach: stop.org.pl.
4. Hüttenes-Albertus – materiały techniczne dotyczące systemów rdzeniowych cold-box, hot-box, warm-box i nieorganicznych, 2023.
5. Rozporządzenie Ministra Rodziny, Pracy i Polityki Społecznej w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy, Dz.U. 2018 poz. 1286 z późn. zm. – przed powołaniem się na konkretne wartości NDS/NDSCh sprawdź aktualne brzmienie przepisu.
