Druk 3D form piaskowych – jak przebiega proces i kiedy się opłaca

Czym jest druk 3D form piaskowych (binder jetting)

Druk 3D form piaskowych to technologia przyrostowa binder jetting, w której głowica selektywnie natryskuje spoiwo na kolejne warstwy piasku o grubości ułamka milimetra, budując gotową formę i rdzeń bez modelu i rdzennicy. Drukowana jest forma, nie odlew – metal zalewa się klasycznie, więc odlew krzepnie tak samo jak w formie tradycyjnej (terminologia wg ISO/ASTM 52900, 2021).

W rozmowach z konstruktorami wracam do tego zdania regularnie, bo to najczęstsze nieporozumienie w całym temacie. Klient słyszy „druk 3D” i wyobraża sobie metalową część wyjmowaną z drukarki. Tymczasem z drukarki wychodzi piasek. Metal dolewa odlewnik, w kadzi, w tej samej hali, w której robi się formy ręcznie od czterdziestu lat.

„Binder jetting to proces wytwarzania przyrostowego, w którym ciekły środek wiążący jest selektywnie nanoszony w celu spojenia materiału proszkowego.” — ISO/ASTM 52900, Additive manufacturing – General principles – Fundamentals and vocabulary, 2021

Czym binder jetting różni się od druku metalu (SLM/DMLS)?

Różnica jest fundamentalna: binder jetting buduje formę z piasku, a SLM/DMLS przetapia proszek metalowy w gotową część. To dwie osobne ekonomie i dwie osobne mikrostruktury.

• Binder jetting piaskowy – materiałem jest piasek kwarcowy lub chromitowy, spoiwem żywica furanowa; produktem jest forma, a odlew powstaje przez zalanie ciekłym metalem.
• SLM/DMLS – laser przetapia proszek stopu; mikrostruktura jest kierunkowa, warstwowa, często wymaga HIP i obróbki cieplnej odprężającej.
• Druk modeli polimerowych i woskowych – element wypalany w skorupie ceramicznej przy odlewaniu metodą wosku traconego; tu drukujemy model, nie formę.
• Druk modeli do formowania klasycznego – wydruk zastępuje modelarza, ale nadal formuje się ręcznie lub maszynowo w skrzynce.
• Kryterium kosztowe – koszt kilograma odlewu żeliwnego z formy drukowanej jest o rzędy wielkości niższy niż kilograma części z SLM przy tej samej geometrii nośnej.

Odlew z formy drukowanej ma właściwości mechaniczne odpowiadające odlewowi z formy klasycznej z tego samego stopu, bo o strukturze decyduje szybkość krzepnięcia i skład chemiczny, nie sposób powstania wnęki formy. To argument, którym najłatwiej przekonać dział jakości.

Skąd wzięła się ta technologia w odlewniach?

Binder jetting piaskowy wyrósł z prototypowania końca lat 90. i przez dwie dekady przeszedł drogę od laboratorium do regularnej produkcji małoseryjnej. W Polsce zaplecze badawcze budują Instytut Odlewnictwa (Sieć Badawcza Łukasiewicz, Kraków) oraz Wydział Odlewnictwa AGH, a wyniki badań nad formami drukowanymi publikuje m.in. Archives of Foundry Engineering wydawane przez Komisję Odlewnictwa PAN.

• Etap prototypowy – pojedyncze formy do weryfikacji konstrukcji, głównie w motoryzacji i lotnictwie.
• Etap seryjny – drukowane rdzenie do bloków silnikowych i kolektorów, gdzie liczy się konsolidacja kilkunastu rdzeni w jeden.
• Etap materiałowy – rozwój spoiw nieorganicznych ograniczających emisję i poprawiających wybijalność.
• Etap normalizacyjny – ISO/ASTM 52900 (2021) porządkuje nazewnictwo, PN-EN ISO 8062-3 pozostaje odniesieniem dla tolerancji odlewu.

Więcej o kontekście, w którym ta technologia funkcjonuje, znajdziesz w tekście odlewanie w formach piaskowych – podstawy technologii.

Jak przebiega proces krok po kroku – od pliku CAD do gotowej formy?

Proces obejmuje sześć etapów: przygotowanie modelu 3D z technologią i skurczem, podział na segmenty pod job box drukarki, druk warstwowy, dojrzewanie i odsypywanie piasku niezwiązanego, pokrycie powłoką ognioodporną z suszeniem, wreszcie składanie i zalewanie. Najwięcej błędów powstaje na etapie projektowania technologii, nie podczas samego druku.

Krok 1: jak przygotować model 3D i technologię odlewania?

Zacznij od negatywu – drukarka potrzebuje geometrii formy, nie odlewu. Technolog dodaje do bryły detalu układ wlewowy, nadlewy, ochładzalniki i powiększenie o skurcz stopu (dla żeliwa szarego rzędu 1%, dla staliwa ok. 2%, wartości dobiera się do konkretnego gatunku i grubości ścianki).

1. Import bryły odlewu – format STEP, nie tylko STL, żeby zachować powierzchnie parametryczne i tolerancje.
2. Powiększenie o skurcz – skalowanie kierunkowe, nie jednorodne, jeśli detal ma wyraźnie różne grubości ścianek.
3. Projekt układu wlewowego – zbiornik, belka rozprowadzająca, wlewy doprowadzające, filtr ceramiczny; szczegóły w tekście projektowanie układu wlewowego i nadlewów.
4. Symulacja zalewania i krzepnięcia – jedna iteracja w oprogramowaniu symulacyjnym kosztuje mniej niż jedna nieudana forma.
5. Negatywowanie – odjęcie bryły technologii od bloku formy, kontrola minimalnych grubości ścian formy.

Obserwuję, że technologia zaprojektowana pod druk różni się od tej pod formowanie ręczne. Znika ograniczenie pochyleń odlewniczych, znika podział na płaszczyźnie, pojawia się za to nowy limit – piasek musi dać się wydmuchać z każdej wnęki.

Krok 2: na czym polega podział na segmenty i job box?

Job box to komora robocza drukarki, w której narasta forma i pozostaje piasek niezwiązany. Formę większą niż komora dzieli się na segmenty łączone później na kołki pasowane i klej.

• Orientacja w komorze – powierzchnie krytyczne wymiarowo ustawia się prostopadle do warstw, żeby ograniczyć schodkowanie.
• Nesting – upakowanie kilku form w jednym job boxie obniża koszt jednostkowy, bo płaci się głównie za wysokość zabudowy.
• Płaszczyzny podziału – prowadzone poza powierzchniami krytycznymi i poza kanałami wlewowymi.
• Bazy montażowe – kołki i gniazda drukowane razem z segmentem, minimum trzy punkty na styk.
• Otwory odpowietrzające – projektowane od razu, nie dowiercane po wydruku.

Krok 3-4: jak wygląda druk warstwowy, utwardzanie i odsypywanie?

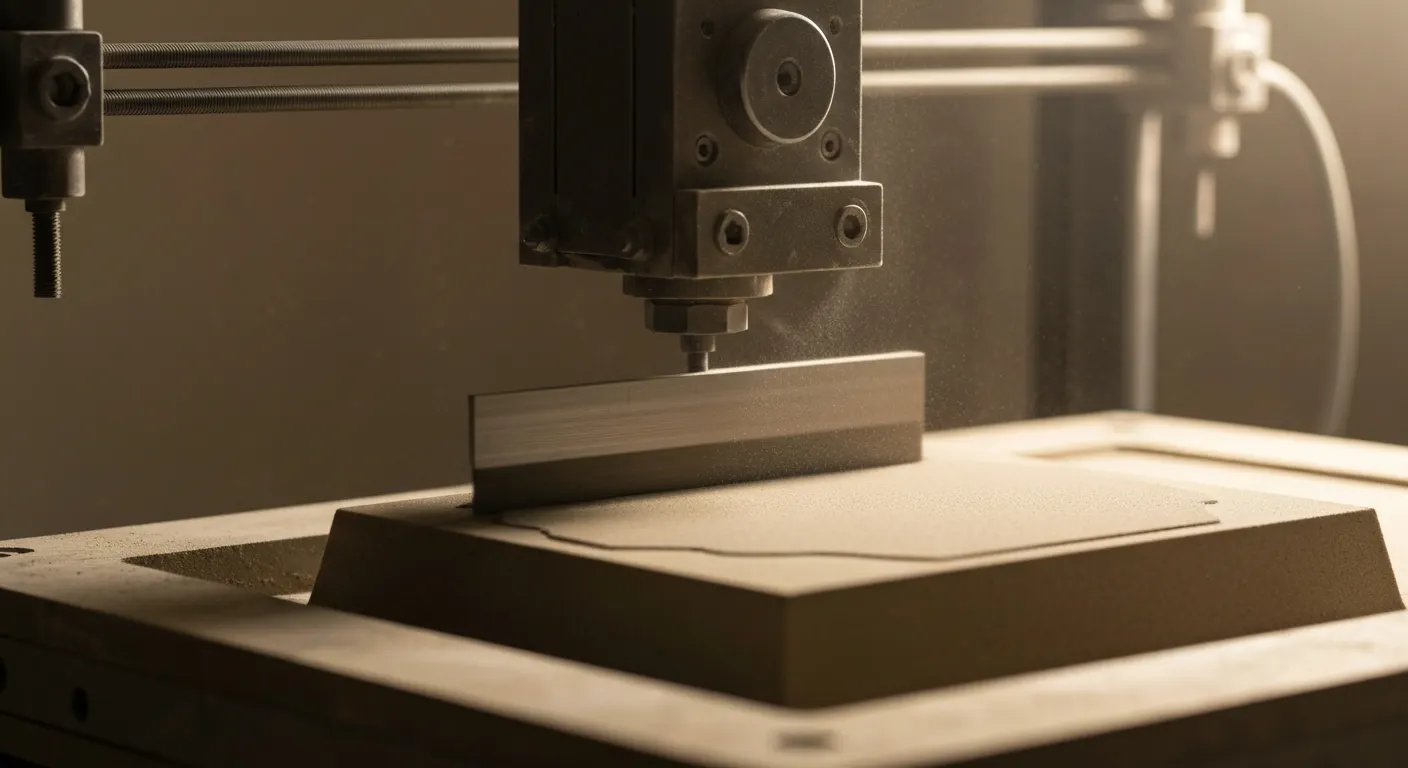

Recoater rozkłada warstwę piasku, głowica natryskuje spoiwo w obrysie formy, stół opada o grubość warstwy i cykl się powtarza – typowo kilka do kilkunastu godzin na pełną komorę. Po druku forma dojrzewa w job boxie, a potem odsypuje się piasek niezwiązany sprężonym powietrzem i szczotkami.

• Grubość warstwy – ułamki milimetra; cieńsza warstwa to gładsza powierzchnia i dłuższy druk.
• Dojrzewanie – spoiwo osiąga wytrzymałość manipulacyjną; wyjęcie za wcześnie kończy się urwanym żeberkiem.
• Odsypywanie (depowdering) – najbardziej pracochłonny etap ręczny; wąskie kanały wymagają dysz i endoskopu do kontroli.
• Kontrola drożności – przedmuch przez kanały chłodzące i wlewowe, sprawdzenie przelotu na wylocie.
• Odzysk piasku – odsypany piasek niezwiązany wraca do obiegu drukarki niemal w całości.

Krok 5-6: po co powłoka ognioodporna i co dzieje się po zalaniu?

Powłoka ognioodporna (coating) nanoszona zanurzeniowo lub natryskiem wypełnia mikroporowatość i wyraźnie poprawia gładkość odlewu – to krok, który debiutanci pomijają najczęściej. Po wysuszeniu segmenty się skleja, obciąża i zalewa metalem.

1. Nanoszenie powłoki – zanurzanie dla małych segmentów, natrysk dla dużych; grubość kontrolowana wizualnie i wagowo.
2. Suszenie – w komorze z wymuszonym obiegiem; wilgoć resztkowa to gwarantowane pęcherze gazowe.
3. Składanie – klejenie na styki, kontrola szczelin, zabezpieczenie przed rozparciem.
4. Zalewanie – temperatura zalewania jak dla formy klasycznej z tym samym stopem.
5. Wybijanie i regeneracja – piasek z wybicia idzie do regeneracji mechanicznej lub termicznej z kontrolą strat prażenia.

Jakie piaski i spoiwa stosuje się w druku 3D form?

W drukarkach do form dominuje piasek kwarcowy o wąskim rozkładzie ziarna, wiązany żywicą furanową utwardzaną kwasem; do staliwa i dużych obciążeń cieplnych stosuje się piaski chromitowe lub ceramiczne, a kierunkiem rozwoju są spoiwa nieorganiczne o niższej emisji (dobór materiałów bada m.in. Wydział Odlewnictwa AGH).

Który piasek dobrać do stopu?

Piasek	Typowe zastosowanie	Zalety	Ograniczenia
Kwarcowy	Aluminium, brązy, żeliwo szare i sferoidalne	Najtańszy, najlepiej regenerowalny, powszechnie dostępny	Przemiana alotropowa i rozszerzalność cieplna, ryzyko przypaleń przy staliwie
Chromitowy	Staliwo, grubościenne żeliwo, węzły cieplne	Wysoka ogniotrwałość, dobre odprowadzanie ciepła, mały skurcz cieplny	Kilkukrotnie droższy, wymaga oddzielnego obiegu regeneracji
Ceramiczny (syntetyczny)	Odlewy precyzyjne, cienkie żebra formy	Ziarno kuliste, mniejsze zużycie spoiwa, stabilność wymiarowa	Cena, dostępność, konieczność weryfikacji z konkretną drukarką

Dobór piasku ciągnie za sobą decyzję o granulacji: drobniejsze ziarno daje gładszą powierzchnię, ale gorszą przepuszczalność gazów. Szerzej opisuję to w materiale masy formierskie ze spoiwami furanowymi.

Czym różnią się spoiwa furanowe, fenolowe i nieorganiczne?

• Furanowe – standard rynkowy, utwardzane kwasem sulfonowym, dobra wykruszalność po zalaniu, wadą zapach i emisja lotnych związków.
• Fenolowe – wyższa odporność termiczna, stosowane przy staliwie i ciężkich odlewach, wolniejsze utwardzanie.
• Nieorganiczne (krzemianowe) – praktycznie brak emisji przy zalewaniu, lepsze warunki na hali, trudniejsze do stabilnego druku i wrażliwe na wilgotność.
• Wpływ na gazotwórczość – im więcej spoiwa organicznego, tym większe wymagania wobec odpowietrzenia segmentów formy.
• Wpływ na regenerację – straty prażenia piasku obiegowego decydują o tym, ile materiału można zawrócić do drukarki.

Praca z pyłem krzemionkowym i katalizatorami kwasowymi wymaga odciągów miejscowych, środków ochrony indywidualnej i oceny ryzyka zawodowego. Ten tekst nie zastępuje karty charakterystyki substancji ani konsultacji ze służbą BHP.

Jakie odlewy da się wykonać w formie drukowanej?

W formach drukowanych odlewa się praktycznie cały zakres odlewnictwa piaskowego: żeliwo szare i sferoidalne, staliwo, stopy aluminium, brązy i mosiądze. Gabaryt ogranicza wielkość job boxa, a większe formy składa się z segmentów – jakość odlewu zależy od technologii i powłoki, nie od samego faktu wydruku.

Jakie gabaryty i grubości ścianek są realne?

• Gabaryt pojedynczego segmentu – wyznaczony przez komorę drukarki; formy wielometrowe buduje się z kilkunastu klejonych bloków.
• Minimalna grubość ścianki formy – musi przenieść ciśnienie metalostatyczne; cienkie żebra formy pękają przy przenoszeniu.
• Minimalna średnica kanału – ograniczona możliwością wydmuchania piasku niezwiązanego, nie rozdzielczością druku.
• Grubość ścianki odlewu – te same zasady co w formowaniu klasycznym, z zapasem na zdolność wypełnienia wnęki.
• Konsolidacja rdzeni – kilkanaście rdzeni można wydrukować jako jedną bryłę, co eliminuje przesunięcia rdzeniowe; temat rozwijam w tekście dobór rdzenia odlewniczego.

Czy odlew z formy drukowanej jest gorszej jakości?

Nie – przy poprawnej technologii i powłoce jakość jest porównywalna z odlewem z formy klasycznej. Metal jest ten sam, warunki krzepnięcia zbliżone, a dokładność wymiarową ocenia się według tych samych klas co odlewy tradycyjne, zgodnie z PN-EN ISO 8062-3 (2008). Różnice widać głównie w chropowatości nieosłoniętych powierzchni.

Druk 3D formy a klasyczna modelarnia – co wychodzi taniej?

Druk wygrywa czasem i brakiem oprzyrządowania, modelarnia wygrywa kosztem jednostkowym w serii. Model i rdzennice to wydatek poniesiony raz, ale liczony w tygodniach oczekiwania; forma drukowana kosztuje tyle samo za każdym razem, za to pierwszy odlew powstaje w kilka dni od zamknięcia pliku.

Ile czasu realnie oszczędza druk formy?

Kryterium	Forma drukowana 3D	Klasyczna modelarnia
Czas do pierwszego odlewu	Zwykle kilka dni roboczych od zaakceptowanego pliku	Zwykle kilka tygodni (model, płyta modelowa, rdzennice)
Koszt startowy	Brak oprzyrządowania	Pełny koszt modelu i rdzennic z góry
Koszt jednostkowy formy	Stały, niezależny od liczby sztuk	Malejący wraz z liczbą odlewów
Zmiana geometrii	Nowy plik i nowy wydruk	Przeróbka modelu lub nowy model
Złożoność geometrii	Kanały wewnętrzne, konsolidacja rdzeni, brak pochyleń	Ograniczona wyjmowalnością modelu
Archiwum	Plik CAD – wymaga polityki backupu i wersjonowania	Fizyczny model na regale (z ryzykiem zniszczenia)

W projektach z dwiema-trzema iteracjami prototypu obserwuję skrócenie cyklu rozwoju detalu z miesięcy do tygodni. Każda iteracja w modelarni to osobne zlecenie i osobna kolejka. W druku to nowy eksport i miejsce w najbliższym job boxie.

Co się dzieje z powtarzalnością bez fizycznego modelu?

• Brak wzorca fizycznego – powtarzalność opiera się wyłącznie na pliku, więc archiwum CAD staje się aktywem krytycznym.
• Wersjonowanie – każda forma powinna mieć numer rewizji wydrukowany bezpośrednio na segmencie.
• Zależność od dostawcy – zmiana usługodawcy oznacza inną drukarkę, inny piasek i konieczność walidacji pierwszej sztuki.
• Dryf procesu – kalibracja głowicy i partia spoiwa wpływają na wymiar; potrzebna kontrola wymiarowa co partię.
• Kopia bezpieczeństwa – plik STEP z technologią, nie tylko z odlewem, przechowywany po stronie zamawiającego.

Kiedy druk 3D form się opłaca – gdzie leży próg?

Druk formy opłaca się przy prototypach, seriach jednostkowych i małych partiach oraz zawsze tam, gdzie geometria jest niewykonalna klasycznie – kanały wewnętrzne, konsolidacja kilkunastu rdzeni. Przy prostym detalu i serii liczonej w setkach sztuk klasyczne oprzyrządowanie wygrywa kosztem jednostkowym, mimo wyższego kosztu startowego.

Które scenariusze wygrywają najczęściej?

1. Prototyp przed zamówieniem oprzyrządowania – weryfikacja konstrukcji za ułamek kosztu modelu; niemal zawsze opłacalny.
2. Seria jednostkowa i mała – od kilku do kilkudziesięciu sztuk, gdzie model nigdy się nie zamortyzuje.
3. Część zamienna bez dokumentacji – odtworzenie ze skanu 3D uszkodzonego korpusu maszyny; koszt formy jest nieistotny wobec kosztu przestoju linii.
4. Geometria niewykonalna klasycznie – kanały chłodzące o zmiennym przekroju, kraty wewnętrzne, konsolidacja rdzeni; opłacalny nawet w serii.
5. Odlewnictwo artystyczne i rekonstrukcje – kopie detali architektonicznych ze skanu, gdzie modelarz musiałby rzeźbić ręcznie.

Kiedy druk się NIE opłaca?

To zależy przede wszystkim od liczby sztuk i złożoności – przy prostej geometrii i serii powtarzalnej liczonej w setkach lub tysiącach sztuk klasyczny model amortyzuje się szybko i wygrywa kosztem jednostkowym. Nie ma tu sztywnego progu w sztukach; punkt przecięcia przesuwa gabaryt, masa formy i liczba rdzeni.

• Prosty detal, duża seria – płyta modelowa na formierce automatycznej bije druk bezdyskusyjnie.
• Bardzo duża masa formy – koszt rośnie z objętością wydruku, nie z powierzchnią detalu.
• Stabilna konstrukcja bez iteracji – brak zmian oznacza brak korzyści z elastyczności pliku.
• Brak dostawcy w rozsądnej odległości – transport form piaskowych bywa kosztowny i ryzykowny.

W kalkulacji najczęściej pomijaną pozycją jest koszt czasu. Opóźnienie uruchomienia produkcji o sześć tygodni bywa droższe niż cała różnica w cenie formy. Policz koszt oprzyrządowania, koszt formy drukowanej, koszt przestoju i koszt kapitału zamrożonego w modelu, który może się nigdy nie zamortyzować.

Jakie są ograniczenia i typowe problemy jakościowe form drukowanych?

Główne ograniczenia to wyższa chropowatość bez powłoki, efekt schodkowania na powierzchniach nachylonych, resztki piasku niezwiązanego w wąskich kanałach oraz niższa wytrzymałość niż formy zagęszczanej mechanicznie. Powłoka ognioodporna, staranne odsypywanie i kontrola przed zalaniem redukują większość tych problemów.

Skąd biorą się wady powierzchniowe i wymiarowe?

• Efekt schodkowania (stair-stepping) – widoczny na powierzchniach o małym kącie do płaszczyzny warstw; ograniczasz go orientacją w job boxie i cieńszą warstwą.
• Chropowatość – wynika z granulacji piasku i braku powłoki, nie z technologii druku jako takiej.
• Zalepienia i przypalenia – resztki piasku niezwiązanego w kanałach; wykrywalne endoskopem przed składaniem.
• Rozparcie formy – przy dużym słupie metalu forma drukowana ma mniejszy zapas wytrzymałości niż zagęszczana mechanicznie; badania nad wytrzymałością form drukowanych publikuje Archives of Foundry Engineering (PAN, Komisja Odlewnictwa).
• Pęcherze gazowe – gazotwórczość spoiwa furanowego plus niedosuszona powłoka; ratunkiem odpowietrzenie segmentów.
• Dryf wymiaru – kalibracja głowicy, stabilność piasku i skurcz podczas utwardzania; ocena wg klas PN-EN ISO 8062-3.

„Dokładność wymiarowa odlewu opisywana jest klasami tolerancji DCTG oraz naddatkami na obróbkę mechaniczną – kryteria te stosuje się niezależnie od sposobu wykonania formy.” — PN-EN ISO 8062-3, Polski Komitet Normalizacyjny, 2008

Jak wygląda kontrola przed zalaniem?

1. Wymiar krytyczny – pomiar wnęki suwmiarką lub skanerem, porównanie z modelem CAD.
2. Drożność kanałów – przedmuch i kontrola wzrokowa wylotu każdego kanału.
3. Jakość klejenia – brak szczeliny na styku segmentów, brak wycieku kleju do wnęki.
4. Suchość powłoki – kontrola po suszeniu, szczególnie w głębokich kieszeniach.
5. Odpowietrzenie – drożne otwory i nakłucia w strefach zamkniętych gazowo.
6. Zabezpieczenie przed rozparciem – obciążenie lub obudowa formy dobrane do słupa metalu.

Szczegóły interpretacji klas dokładności rozwijam w artykule dokładność wymiarowa odlewów i tolerancje ISO 8062.

Gdzie w Polsce zamówić wydruk formy piaskowej?

Usługę świadczą wyspecjalizowane odlewnie prototypowe, firmy usługowe druku przemysłowego oraz jednostki badawcze – zaplecze naukowe stanowią Instytut Odlewnictwa Sieci Badawczej Łukasiewicz w Krakowie i Wydział Odlewnictwa AGH. Realne terminy realizacji to od kilku dni do 2-3 tygodni, zależnie od gabarytu i obłożenia komór drukarek.

Jakie modele współpracy oferują dostawcy?

• Sam wydruk formy – dostajesz segmenty do zalania we własnej odlewni; wymaga własnej technologii i doświadczenia z powłokami.
• Wydruk plus zalanie – dostawca oddaje odlew surowy z układem wlewowym lub po odcięciu.
• Pełna usługa – technologia, druk, zalanie, obróbka cieplna, obróbka mechaniczna i kontrola z dokumentacją.
• Współpraca badawcza – projekty B+R i dofinansowania jako droga wejścia w technologię dla mniejszych odlewni.
• Usługa hybrydowa – drukowane tylko rdzenie skomplikowane, forma zewnętrzna klasyczna z modelu.

Pytaj wprost, kto projektuje technologię. To najczęstszy punkt sporny: konstruktor wysyła bryłę detalu, dostawca zakłada, że dostał gotowy plik formy, a rozliczenie za nadlewy i skurcz pojawia się dopiero po pierwszej nieudanej próbie. Dane rynkowe warto odświeżać co roku – stan na 2026 rok zmienia się wraz z inwestycjami odlewni w komory drukujące.

Jak przygotować zapytanie o wydruk formy – checklista

Dobre zapytanie zawiera siedem elementów: model 3D w STEP, deklarację stopu, ustalenie kto projektuje technologię, klasę tolerancji wg PN-EN ISO 8062, liczbę sztuk, wymagania kontroli oraz oczekiwany zakres dostawy. Komplet tych informacji skraca wycenę z tygodnia do jednego dnia.

Co dokładnie wysłać do wyceny?

1. Model 3D w formacie STEP (nie tylko STL) plus rysunek 2D z wymiarami krytycznymi i bazami.
2. Gatunek stopu i wymagania mechaniczne – np. EN-GJS-400-18 z wymaganym wydłużeniem, albo konkretny gatunek staliwa.
3. Rozdział odpowiedzialności za technologię – kto projektuje układ wlewowy, nadlewy i skurcz.
4. Klasa tolerancji i naddatki na obróbkę – z odwołaniem do PN-EN ISO 8062-3.
5. Liczba sztuk i perspektywa powtórzeń – dostawca inaczej wycenia jednorazówkę, inaczej zapowiedź czterech partii rocznie.
6. Wymagania kontroli – badania NDT (RT, UT, PT), kontrola wymiarowa, atest materiałowy 3.1.
7. Zakres dostawy i termin – sama forma, odlew surowy czy odlew obrobiony i pomalowany.

Jakich błędów unikać w zapytaniu?

• Wysyłka samego STL – traci tolerancje i powierzchnie parametryczne, wymusza pytania zwrotne.
• Brak wskazania powierzchni krytycznych – dostawca ustawi formę w job boxie po swojemu.
• Milczenie o obróbce mechanicznej – brak naddatków oznacza odlew do wyrzucenia.
• Porównywanie ofert bez zakresu – cena za samą formę i cena za gotowy odlew to dwie różne liczby.
• Brak deklaracji terminu – obłożenie komór bywa kluczowe dla realnej daty odbioru.

Najczęściej zadawane pytania

Czy druk 3D formy piaskowej to to samo co druk metalu?

Nie. W binder jettingu drukowana jest forma i rdzeń z piasku, a metal zalewa się klasycznie. Odlew ma właściwości takie jak z formy tradycyjnej, bo krzepnie tak samo. Druk metalu (SLM/DMLS) buduje samą część z proszku metalowego i ma inną mikrostrukturę oraz zupełnie inną ekonomię.

Ile trwa wydruk formy piaskowej?

Sam druk to zwykle kilka do kilkunastu godzin, zależnie od wysokości formy i liczby warstw. Do tego dochodzi dojrzewanie w job boxie, odsypywanie, pokrywanie powłoką i suszenie. Realny czas od zaakceptowanego pliku do gotowej formy to najczęściej kilka dni roboczych.

Przy jakiej wielkości serii opłaca się druk formy?

Najczęściej przy prototypach, seriach jednostkowych i partiach liczonych w pojedynczych lub kilkudziesięciu sztukach, a także zawsze przy geometriach niewykonalnych klasycznie. Przy prostej geometrii i serii liczonej w setkach lub tysiącach klasyczne oprzyrządowanie wygrywa kosztem jednostkowym. Sztywnego progu w sztukach nie ma – decyduje gabaryt i złożoność.

Jakie stopy można odlewać w formie drukowanej?

Praktycznie cały zakres odlewnictwa piaskowego: żeliwo szare i sferoidalne, staliwo, stopy aluminium, brązy i mosiądze. Dobór piasku i spoiwa zależy od temperatury zalewania – dla staliwa stosuje się piaski o wyższej ogniotrwałości, np. chromitowe lub ceramiczne, oraz spoiwa fenolowe.

Czy odlew z formy drukowanej ma gorszą powierzchnię?

Bez powłoki chropowatość jest zwykle wyższa niż w formie z drobnego piasku, dochodzi też efekt schodkowania na powierzchniach nachylonych. Zastosowanie powłoki ognioodpornej i dobór granulacji piasku pozwalają zbliżyć się jakością do formowania klasycznego. Powierzchnie funkcyjne i tak najczęściej trafiają na obróbkę mechaniczną.

Czy piasek z formy drukowanej da się regenerować?

Piasek niezwiązany, odsypany po druku, wraca do obiegu niemal w całości. Piasek z wybicia formy podlega regeneracji mechanicznej lub termicznej z kontrolą strat prażenia. Ilość zawracanego materiału zależy od rodzaju spoiwa i od wymagań czystości stawianych przez samą drukarkę.

Czy druk 3D formy eliminuje rdzenie?

Nie eliminuje rdzeni jako takich, ale pozwala zintegrować je z formą lub wydrukować jako jeden element wielordzeniowy. To usuwa błędy składania i przesunięcia rdzeni, które w formowaniu klasycznym są istotnym źródłem zmienności grubości ścianki. Efekt jest szczególnie widoczny w korpusach z kanałami płynowymi.

Kto projektuje układ wlewowy przy formie drukowanej?

To najczęstszy punkt sporny w usłudze. Model 3D dostarczony przez konstruktora zawiera zwykle sam odlew – układ wlewowy, nadlewy i powiększenie o skurcz musi dodać technolog. Ustal to jednoznacznie w zapytaniu ofertowym, zanim padnie cena, bo projekt technologii potrafi stanowić istotną część kosztu zlecenia.

Źródła i literatura

1. ISO/ASTM 52900:2021 – Additive manufacturing – General principles – Fundamentals and vocabulary, ISO (definicja binder jetting).
2. Sieć Badawcza Łukasiewicz – Instytut Odlewnictwa, Kraków: prace nad technologiami przyrostowymi form i rdzeni odlewniczych, ios.lukasiewicz.gov.pl.
3. AGH w Krakowie, Wydział Odlewnictwa: badania mas formierskich i technologii wykonywania form, odlewnictwo.agh.edu.pl.
4. Archives of Foundry Engineering, Komisja Odlewnictwa PAN – publikacje o właściwościach form piaskowych drukowanych 3D, afe.polsl.pl.
5. PN-EN ISO 8062-3:2008 – Specyfikacje geometrii wyrobów (GPS). Tolerancje wymiarowe i naddatki na obróbkę odlewów, PKN.

Dane sprawdzone: lipiec 2026. Ceny usług, terminy realizacji i lista dostawców zmieniają się w cyklu kwartalnym – przed decyzją inwestycyjną zweryfikuj je bezpośrednio u usługodawcy. Treść ma charakter techniczno-informacyjny i nie zastępuje konsultacji z technologiem odlewnictwa ani oceny ryzyka zawodowego przy pracy z pyłem krzemionkowym i spoiwami chemicznymi.
