Forma piaskowa – budowa, działanie i zastosowanie w odlewnictwie

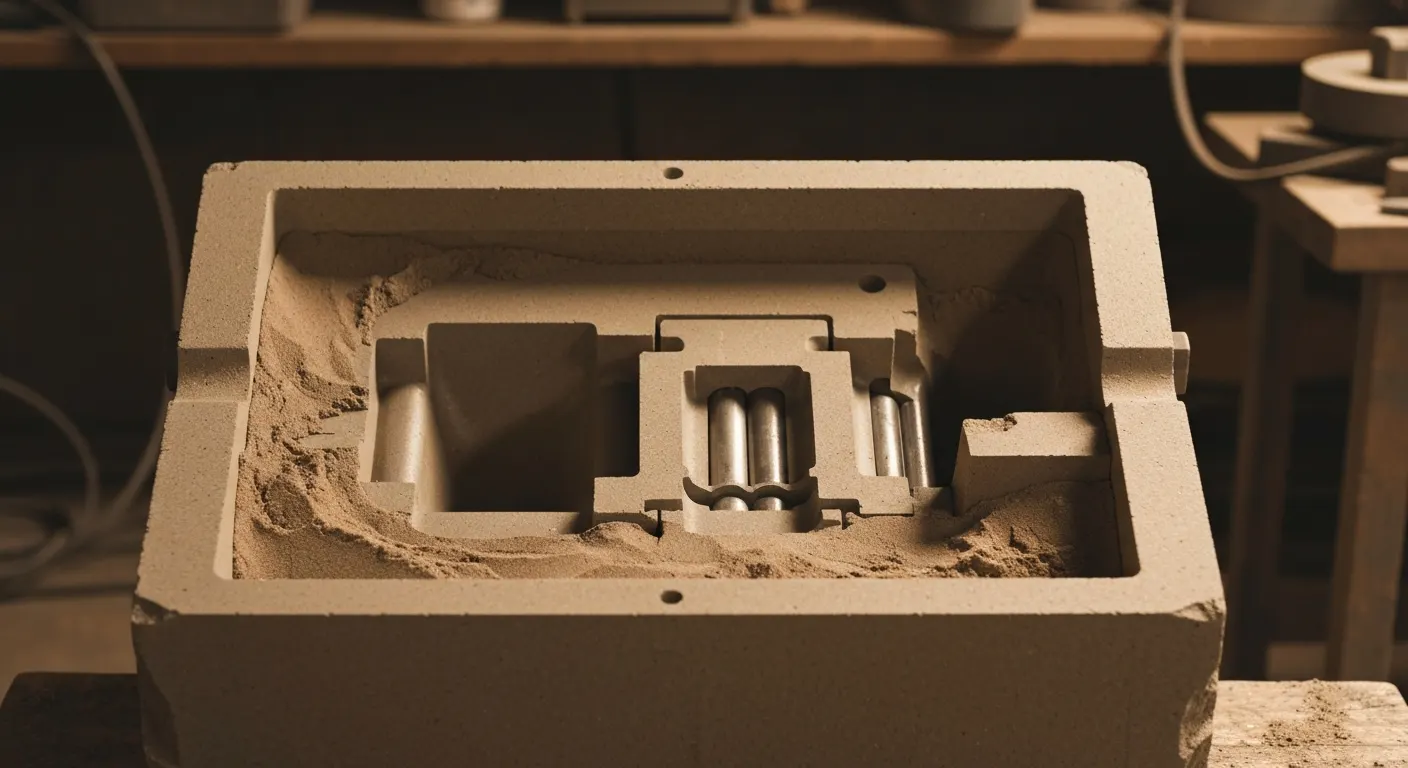

Czym jest forma piaskowa

Forma piaskowa to jednorazowa forma odlewnicza z masy na bazie piasku kwarcowego, wiązanej bentonitem lub spoiwem chemicznym, niszczona przy wybijaniu odlewu. Wytrzymuje temperatury zalewania żeliwa (orientacyjnie 1350-1450°C) i staliwa (1550-1600°C), a model pozostaje wielokrotny – dlatego to najtańsza technologia wejścia i dominująca metoda produkcji odlewów żeliwnych (materiały dydaktyczne AGH Wydział Odlewnictwa, 2024).

W odlewni, w której zaczynałem pracę przy formierni ręcznej, jeden model drewniany obsługiwał kilkanaście serii przez trzy lata. Formę robiliśmy od nowa każdego ranka. Ten podział – model trwały, forma zużywalna – tłumaczy całą ekonomię procesu.

Dlaczego formę piaskową niszczy się przy wybijaniu?

Bo odlew po zakrzepnięciu jest mechanicznie zablokowany w masie: nadlewy, rdzenie i wnęka obejmują go z każdej strony, a masa spieka się przy powierzchni kontaktu z ciekłym metalem. Nie ma jak rozłożyć formy bez jej zniszczenia – i nie ma po co, skoro masę odzyskuje się w obiegu.

• Spiek przypowierzchniowy – warstwa masy przy odlewie traci wodę związaną i bentonit ulega dezaktywacji termicznej, więc i tak nie nadaje się do ponownego zagęszczenia bez odświeżenia.
• Geometria zamknięta – każdy otwór odwzorowany rdzeniem uniemożliwia rozformowanie w inny sposób niż mechaniczne wykruszenie masy.
• Odzysk zamiast trwałości – masa bentonitowa wraca do obiegu po odświeżeniu wodą i bentonitem, więc „jednorazowość” dotyczy formy, nie surowca.
• Model wielokrotny – modele z drewna, żywicy lub aluminium wytrzymują od kilkudziesięciu do kilku tysięcy odformowań, w zależności od materiału.
• Koszt oprzyrządowania – przy seriach do kilkuset sztuk i dużych gabarytach żadna forma trwała nie konkuruje cenowo z piaskiem.

Właśnie tu przebiega granica decyzyjna, którą warto rozumieć przy wyborze technologii – szerzej opisuję ją w tekście forma jednorazowa a forma trwała.

Do jakich metali nadaje się forma piaskowa?

Do praktycznie wszystkich stopów odlewniczych: żeliwa szarego i sferoidalnego, staliwa, aluminium, brązów i mosiądzów. To przewaga nad kokilą i odlewaniem ciśnieniowym, których nie stosuje się rutynowo do staliwa ze względu na temperaturę zalewania niszczącą formę metalową.

Z jakich elementów składa się forma piaskowa?

Formę piaskową tworzą skrzynka dolna i górna z wnęką odwzorowującą odlew, płaszczyzna podziału, układ wlewowy ze zbiornikiem, wlewem głównym i wlewami doprowadzającymi oraz elementy zasilania: nadlewy, ochładzalniki i nakłucia odpowietrzające. Wnęka jest zawsze większa od odlewu gotowego – o skurcz odlewniczy i naddatki na obróbkę wg PN-EN ISO 8062-3 (2021).

Co to jest skrzynka formierska i płaszczyzna podziału?

Skrzynka formierska to sztywna rama, zwykle stalowa lub żeliwna, w której zagęszcza się masę. Standardowo pracuje się w dwóch: dolnej (spodniej) i górnej (wierzchniej), łączonych kołkami prowadzącymi. Płaszczyzna podziału to powierzchnia ich styku – prowadzi się ją przez największy przekrój odlewu, żeby model dał się wyjąć bez obrywania wnęki.

• Kołki prowadzące i uszy – luz na kołkach powyżej dziesiątych części milimetra skutkuje przesunięciem odlewu na podziale.
• Nadstawka – rama nakładana na skrzynkę górną, dająca dodatkowy słup masy i wysokość dla zbiornika wlewowego.
• Podstawka i płyta podmodelowa – baza, na której ustawia się połówkę modelu przed zasypaniem masą.
• Docisk lub obciążenie – masa obciążająca musi przewyższać siłę wyporu wynikającą z ciśnienia metalostatycznego, inaczej powstaje wypływka na podziale.
• Znaki rdzeniowe – gniazda w formie, w których osadza się rdzeń; jednocześnie kanał odprowadzenia gazów z rdzenia.

Jak zbudowany jest układ wlewowy i zasilanie?

Układ wlewowy prowadzi metal w kolejności: zbiornik wlewowy (kielich) → wlew główny pionowy → belka rozprowadzająca → wlewy doprowadzające do wnęki. Belka pełni funkcję pułapki żużla, coraz częściej wspieranej filtrem ceramicznym piankowym. Zasilanie to osobny obwód: nadlewy górne i boczne kompensują skurcz w fazie krzepnięcia.

• Zbiornik wlewowy – musi zostać pełny przez cały czas zalewania; zbyt płytki zasysa powietrze i żużel, co obserwuję jako błąd numer jeden u początkujących formierzy.
• Filtr ceramiczny – zatrzymuje wtrącenia i uspokaja strumień, ograniczając zawirowania odpowiedzialne za wtrącenia tlenkowe w aluminium.
• Nadlew zasilający – jego moduł krzepnięcia musi być większy niż moduł zasilanego węzła, inaczej zakrzepnie pierwszy i nic nie zasili.
• Ochładzalnik (chill) – żeliwna lub grafitowa wkładka przyspieszająca odbiór ciepła i wymuszająca kierunkowość krzepnięcia w węźle cieplnym.
• Nakłucia odpowietrzające – drut o średnicy kilku milimetrów wbijany w masę górną; prosty zabieg, bez którego gazy wracają do odlewu.

Reguły doboru przekrojów i stosunków rozpisuję osobno w materiale układ wlewowy – zasady projektowania.

Jakie masy formierskie stosuje się do form piaskowych?

Klasyczna masa bentonitowa (green sand) to piasek kwarcowy jako osnowa, bentonit jako spoiwo, woda i nośnik węgla błyszczącego przy żeliwie. Alternatywą są masy chemoutwardzalne: furanowe z utwardzaczem kwasowym, alfa-set ze spoiwem nieorganicznym i Cold-Box utwardzany gazem aminowym w temperaturze otoczenia (AGH Wydział Odlewnictwa, 2024).

Czym różni się masa bentonitowa od chemoutwardzalnej?

Masa bentonitowa wiąże fizycznie przez wodę i wraca do obiegu po odświeżeniu; chemoutwardzalna wiąże nieodwracalnie reakcją chemiczną i daje wyższą dokładność wymiarową oraz lepszą powierzchnię, ale kosztuje więcej i wymaga regeneracji. Poniższe zestawienie porządkuje wybór.

Cecha	Masa bentonitowa (green sand)	Masa furanowa	Cold-Box	Alfa-set
Rodzaj wiązania	fizyczne, woda + bentonit	chemiczne, utwardzacz kwasowy	chemiczne, gaz aminowy	chemiczne, spoiwo nieorganiczne
Główne zastosowanie	seryjne odlewy żeliwne	duże formy, staliwo, krótkie serie	rdzenie seryjne	formy i rdzenie, niższa emisja
Dokładność wymiarowa	przeciętna	wysoka	wysoka	wysoka
Wybijalność	bardzo dobra	dobra	dobra	zmienna, wymaga doboru
Obieg surowca	zamknięty, odświeżanie	regeneracja mechaniczna/termiczna	regeneracja	regeneracja, częściej mokra

Osobno funkcjonują masy cementowe, wiązane szkłem wodnym i utwardzane CO₂ oraz masy do form skorupowych w procesie Croninga. Rozwinięcie tematu znajdziesz w artykule masy formierskie – rodzaje i właściwości.

Jakie właściwości musi mieć dobra masa formierska?

Cztery cechy naraz: ogniotrwałość, przepuszczalność gazów, wytrzymałość formy i wybijalność po zakrzepnięciu. Każda z nich ciągnie w innym kierunku, dlatego dobór masy jest kompromisem, a nie optymalizacją jednego parametru.

• Ogniotrwałość – osnowa musi wytrzymać kontakt z metalem bez spiekania; piasek kwarcowy przy staliwie bywa zastępowany chromitem lub cyrkonem w warstwie przymodelowej.
• Przepuszczalność – zbyt drobne ziarno daje gładką powierzchnię, ale blokuje ucieczkę gazów i kończy się pęcherzami.
• Wytrzymałość na ściskanie w stanie wilgotnym – forma musi znieść wyjęcie modelu, transport i ciśnienie metalostatyczne.
• Wybijalność – masa nadmiernie związana wydłuża oczyszczanie i podnosi koszt robocizny bardziej, niż widać w kalkulacji.
• Wilgotność w wąskim oknie – przekroczenie górnej granicy w masie bentonitowej daje parę wodną i pęcherze; nie stosuję gotowych receptur procentowych, bo zależą od odlewni i stopu.
• Pokrycia formierskie – alkoholowe (wypalane) lub wodne (suszone), chronią przed penetracją metalu i zapiaszczeniami.

„Masa formierska musi jednocześnie spełniać wymagania ogniotrwałości, przepuszczalności, wytrzymałości i wybijalności – dobór jest zawsze kompromisem dostosowanym do stopu i masy odlewu.” — AGH Akademia Górniczo-Hutnicza, Wydział Odlewnictwa, materiały dydaktyczne, 2024AGH Wydział Odlewnictwa

Z mojej praktyki: laboratorium masy mierzące przepuszczalność, wytrzymałość i zagęszczalność zwraca się szybciej niż jakakolwiek inwestycja w nową formierkę. Braki znikają, zanim ktokolwiek zdąży obwinić formierza.

Jak krok po kroku wykonać formę piaskową?

Formowanie ręczne w dwóch skrzynkach to sześć kroków: ustawienie modelu na płycie podmodelowej, zasypanie i ubicie skrzynki dolnej, obrót i posypanie rozdzielaczem, ubicie skrzynki górnej z modelami wlewu, rozdzielenie i wyjęcie modeli, na koniec osadzenie rdzeni i złożenie formy z dociskiem.

Jak przebiega formowanie ręczne w dwóch skrzynkach?

1. Ustawienie modelu – połówkę modelu kładziesz na płycie podmodelowej płaszczyzną podziału do dołu i nakładasz skrzynkę dolną.
2. Masa przymodelowa – przesiewasz drobną masę bezpośrednio na model warstwą kilkunastu milimetrów, dopiero potem dosypujesz masę wypełniającą.
3. Ubijanie warstwami – ubijak ostry przy ścianach, płaski na wierzchu; równomierność zagęszczenia jest ważniejsza niż maksymalna twardość.
4. Ścięcie i nakłucia – ścinasz nadmiar listwą, wykonujesz nakłucia odpowietrzające, obracasz skrzynkę o 180° i posypujesz płaszczyznę podziału rozdzielaczem.
5. Skrzynka górna – zakładasz górną połówkę modelu, modele wlewu głównego i nadlewu, zasypujesz i ubijasz analogicznie.
6. Rozformowanie i złożenie – rozdzielasz skrzynki, wyjmujesz modele, wycinasz belkę i wlewy doprowadzające, naprawiasz wnękę, osadzasz rdzenie, składasz i obciążasz formę.

Przy pierwszych formach największe straty generuje wyjmowanie modelu bez obstukania – obrywa krawędzie wnęki, a naprawa masą ręczną prawie zawsze zostawia ślad na odlewie.

Czym różni się formowanie ręczne od maszynowego?

Ręczne daje elastyczność i sensowny koszt przy seriach jednostkowych oraz dużych gabarytach; maszynowe daje powtarzalność zagęszczenia i wydajność liczoną w setkach form na godzinę. Granica opłacalności przebiega zwykle przy kilkuset sztukach rocznie z jednego modelu.

• Formierki prasujące – zagęszczają masę ciśnieniem płyty, sprawdzają się przy niskich skrzynkach.
• Formierki wstrząsowe – zagęszczają energią uderzeń, głośne i obciążające fundament, wypierane przez nowsze rozwiązania.
• Formowanie impulsowe i podmuchowe – zagęszczenie falą sprężonego powietrza, bardzo równomierne w wysokich skrzynkach.
• Linie bezskrzynkowe – bloki masy formowane poziomo lub pionowo bez skrzynek, wydajność setek form na godzinę przy powtarzalnej geometrii.
• Formowanie ręczne w gruncie – dla odlewów wielotonowych, gdzie skrzynka o takich wymiarach po prostu nie istnieje.

Do czego służą rdzenie i jak wygląda zalewanie oraz wybijanie?

Rdzenie odwzorowują otwory i kanały wewnętrzne odlewu. Wykonuje się je w skrzynkach rdzeniowych z mas Cold-Box lub furanowych, osadza w znakach rdzeniowych, a po zalaniu i wystudzeniu wybija razem z formą na kracie wstrząsowej. Masę kieruje się następnie do regeneracji mechanicznej, pneumatycznej lub termicznej (Łukasiewicz – Krakowski Instytut Technologiczny, 2024).

Jak osadza się rdzenie w formie?

Rdzeń wkłada się w znaki rdzeniowe wykonane modelem, czyli gniazda pozycjonujące go w trzech osiach. Znaki pełnią podwójną rolę: ustalają położenie i odprowadzają gazy z rdzenia poza wnękę.

• Luz pasowania – zbyt ciasny znak uniemożliwia osadzenie po pokryciu, zbyt luźny przesuwa rdzeń i daje niesymetryczne ścianki.
• Odgazowanie rdzenia – kanał wentylacyjny wykonany drutem lub sznurem woskowym musi mieć wyjście przez znak do atmosfery.
• Podparcie rdzenia – podpórki metalowe (żabki) przy rdzeniach wspornikowych, dobierane materiałowo do zalewanego stopu.
• Pokrycie rdzenia – warstwa przeciwzapiaszczeniowa, szczególnie w wąskich kanałach chłodzących korpusów.
• Kontrola przed złożeniem – zawsze sprawdzam drożność układu wlewowego i brak luźnej masy we wnęce; okruch wielkości ziarna grochu potrafi zablokować wlew doprowadzający.

Jak długo studzić odlew przed wybiciem?

Czas studzenia zależy od modułu krzepnięcia odlewu – od kilkunastu minut przy drobnych odlewach aluminiowych do wielu godzin, a przy odlewach wielotonowych nawet dób. Przedwczesne wybicie wprowadza gwałtowny gradient temperatury i naprężenia. W przypadkach, które prowadziłem, sama korekta czasu studzenia najskuteczniej redukowała pęknięcia na gorąco w staliwie – skuteczniej niż zmiany w układzie wlewowym.

Czy piasek formierski da się użyć ponownie?

Tak. Masa bentonitowa krąży w obiegu zamkniętym po odświeżeniu wodą i bentonitem, a masy chemoutwardzalne poddaje się regeneracji mechanicznej (ścieranie otoczek spoiwa), pneumatycznej lub termicznej (wypalanie części organicznych). Odzysku nie da się jednak domknąć w 100% – część masy zawsze trzeba uzupełnić piaskiem świeżym, a pył i frakcję zdegradowaną usunąć z obiegu.

Jakie wady odlewów powstają przez błędy formy piaskowej?

Najczęstsze wady pochodzenia formierskiego to zapiaszczenia i przypalenia, pęcherze gazowe, przesunięcie odlewu na podziale, obrywy masy, jamy skurczowe oraz wypływka. Zapiaszczenia powstają wskutek penetracji ciekłego metalu w pory masy przy zbyt niskim zagęszczeniu lub braku pokrycia (Łukasiewicz – Krakowski Instytut Technologiczny, 2024).

Skąd biorą się zapiaszczenia i pęcherze gazowe?

Zapiaszczenia – z penetracji metalu w pory masy: zbyt grube ziarno, zbyt niskie zagęszczenie, za wysoka temperatura zalewania lub brak pokrycia formierskiego. Pęcherze – z gazów, które nie znalazły ujścia: nadmiar wilgoci, niska przepuszczalność, nieodgazowany rdzeń.

Wada	Typowa przyczyna po stronie formy	Pierwsze działanie korygujące
Zapiaszczenie / przypalenie	penetracja metalu w pory masy, brak pokrycia	pokrycie formierskie, wyższe zagęszczenie, niższa temperatura zalewania
Pęcherze gazowe	nadmiar wilgoci, brak nakłuć, nieodgazowany rdzeń	kontrola wilgotności, nakłucia, kanał wentylacyjny w rdzeniu
Przesunięcie na podziale	luz kołków, zdeformowane skrzynki	regeneracja skrzynek i kołków, kontrola pasowania
Obryw / zapadnięcie masy	zbyt niska wytrzymałość, uszkodzenie wnęki	korekta spoiwa, obstukiwanie modelu przed wyjęciem
Jama skurczowa	za mały moduł nadlewu, brak ochładzalnika	przeliczenie modułów, ochładzalnik w węźle cieplnym
Wypływka i zalewki	zbyt małe obciążenie wobec ciśnienia metalostatycznego	docisk formy, kontrola przylegania podziału

Ocenę jakości powierzchni prowadzi się przez porównanie z wzorcami wg PN-EN 1370, a tolerancje i naddatki przyjmuje się wg PN-EN ISO 8062-3. Dla odlewów odpowiedzialnych dochodzą badania radiograficzne i ultradźwiękowe. Pełny katalog przyczyn rozbieram w tekście wady odlewów i ich przyczyny.

Gdzie stosuje się odlewy z form piaskowych?

Formy piaskowe obsługują całe spektrum: od korpusów żeliwnych i armatury, przez elementy kolejowe i górnicze ze staliwa, po głowice aluminiowe, brązowe korpusy pomp i odlewnictwo artystyczne. Tam, gdzie odlew waży kilka ton lub powstaje w jednej sztuce, alternatywy praktycznie nie ma.

Jakie branże korzystają z odlewów piaskowych?

• Żeliwo szare i sferoidalne – kadłuby przekładni, korpusy, obudowy, armatura wodociągowa, elementy maszyn rolniczych.
• Staliwo – odlewy kolejowe, ogniwa gąsienic, elementy maszyn górniczych i konstrukcyjne o wysokich wymaganiach wytrzymałościowych.
• Aluminium – głowice, korpusy pomp, elementy prototypowe przed uruchomieniem serii w HPDC.
• Brąz i mosiądz – panewki, elementy okrętowe, armatura dekoracyjna, wirniki.
• Odlewnictwo artystyczne – dzwony, rzeźby i tablice pamiątkowe; dzwony historycznie odlewano właśnie w formach z mas na bazie gliny i piasku, dziś obok techniki wosku traconego.

Jak wygląda zaplecze odlewnicze w Polsce?

Odlewnie żeliwa i staliwa koncentrują się m.in. w regionie śląskim i świętokrzyskim, a zaplecze badawczo-dydaktyczne tworzą AGH Wydział Odlewnictwa w Krakowie i Sieć Badawcza Łukasiewicz – Krakowski Instytut Technologiczny (dawny Instytut Odlewnictwa). Środowisko branżowe integruje Stowarzyszenie Techniczne Odlewników Polskich. To realne adresy, pod które warto pisać po ekspertyzę masy lub analizę wady.

Jak wykonać formę piaskową w warunkach domowych?

W warunkach hobbystycznych realnie odlewa się aluminium i stopy niskotopliwe, brąz przy odpowiednim piecu – nie żeliwo i nie staliwo. Forma, tygiel i narzędzia muszą być całkowicie suche, bo kontakt ciekłego metalu z wilgocią grozi gwałtownym wyrzutem metalu. Konieczna jest osłona twarzy, odzież niepalna i maska przeciwpyłowa (CIOP-PIB, 2024).

Jaki piasek i sprzęt są potrzebne na start?

• Piasek olejowy (typu petrobond) – wiąże olejem, nie wodą, więc eliminuje ryzyko pary wodnej; wygodny dla aluminium i wielokrotnego użytku.
• Piasek bentonitowy – tańszy, ale wymaga pilnowania wilgotności; przesuszony się kruszy, przewilgocony daje pęcherze.
• Skrzynki formierskie – dwie ramy z kątownika lub twardego drewna z kołkami prowadzącymi.
• Tygiel, szczypce i łyżka – wygrzane do sucha przed każdym topieniem, bez wyjątków.
• Ochrona osobista – przyłbica, rękawice odlewnicze, odzież niepalna z długim rękawem, obuwie zakryte, maska przeciwpyłowa przy przesiewaniu i wybijaniu.
• Miejsce pracy – na zewnątrz lub przy sprawnej wentylacji, z podłożem niepalnym i drogą ucieczki.

„Pył zawierający krystaliczną krzemionkę należy do czynników szkodliwych występujących m.in. w odlewniach; jego długotrwałe wdychanie wiąże się z ryzykiem chorób układu oddechowego, a praca w warunkach gorących wymaga odrębnych środków ochrony.” — Centralny Instytut Ochrony Pracy – Państwowy Instytut Badawczy (CIOP-PIB), 2024CIOP-PIB

Pierwsze próby zawsze na małych odlewach do kilkuset gramów – błąd w formie kosztuje wtedy stracone popołudnie, a nie zdrowie. Praktyczne szczegóły topienia opisuję w poradniku odlewanie aluminium w domu. Treść ma charakter techniczno-informacyjny i nie zastępuje szkolenia BHP ani konsultacji z uprawnionym specjalistą do spraw bezpieczeństwa pracy.

Jakie są zalety i ograniczenia formowania piaskowego?

Największe atuty to najniższy koszt oprzyrządowania, brak realnych ograniczeń gabarytowych i uniwersalność stopowa. Ograniczenia dotyczą dokładności wymiarowej i chropowatości powierzchni – odlew piaskowy przegrywa tu z ciśnieniowym i wosku traconego, a większe naddatki oznaczają więcej obróbki skrawaniem.

Kiedy wybrać formę piaskową zamiast kokili?

• Seria poniżej kilkuset sztuk – koszt kokili nie zdąży się zamortyzować na tak małym wolumenie.
• Odlew powyżej kilkudziesięciu kilogramów – forma trwała staje się nieporęczna i kosztowna nieproporcjonalnie do korzyści.
• Staliwo i żeliwo o wysokiej temperaturze zalewania – forma metalowa nie przetrwa cyklu w rozsądnej liczbie powtórzeń.
• Skomplikowane kanały wewnętrzne – rdzenie piaskowe pozwalają na geometrie nieosiągalne przy rdzeniach trwałych.
• Prototyp przed serią – forma piaskowa weryfikuje konstrukcję, zanim ktoś zapłaci za oprzyrządowanie ciśnieniowe.

Odwrotna sytuacja – duża seria drobnych odlewów aluminiowych o cienkich ściankach i wymaganej gładkiej powierzchni – przemawia za kokilą lub HPDC. Wybór technologii to zawsze rachunek: koszt oprzyrządowania podzielony przez wielkość serii plus koszt obróbki wykańczającej.

Najczęściej zadawane pytania

Co to jest forma piaskowa?

To jednorazowa forma odlewnicza wykonana z masy formierskiej na bazie piasku, najczęściej kwarcowego, ze spoiwem bentonitowym lub chemicznym. Po zakrzepnięciu metalu formę niszczy się przy wybijaniu odlewu, a masę w dużej mierze kieruje do regeneracji i ponownego użycia. Model odlewniczy pozostaje wielokrotny.

Z czego składa się masa formierska?

Klasyczna masa bentonitowa to osnowa z piasku kwarcowego, spoiwo bentonitowe, woda i dodatek nośnika węgla błyszczącego przy żeliwie. Masy chemoutwardzalne, jak furanowe czy alfa-set, wiążą się spoiwem chemicznym bez udziału wody. Dokładne proporcje ustala każda odlewnia dla swojego stopu i asortymentu – uniwersalna receptura nie istnieje.

Do jakich metali nadaje się forma piaskowa?

Do praktycznie wszystkich stopów odlewniczych: żeliwa szarego i sferoidalnego, staliwa, aluminium, brązów i mosiądzów. To główna przewaga technologii nad formami trwałymi, których nie stosuje się rutynowo do staliwa ze względu na temperaturę zalewania rzędu 1550-1600°C.

Czy piasek formierski można użyć ponownie?

Tak. Masa bentonitowa krąży w obiegu zamkniętym po odświeżeniu wodą i bentonitem, a masy chemoutwardzalne poddaje się regeneracji mechanicznej lub termicznej. Część masy zawsze trzeba jednak uzupełnić piaskiem świeżym, a pył i frakcję zdegradowaną odprowadzić z obiegu – pełny odzysk nie jest osiągalny.

Po co robi się nakłucia w formie?

Nakłucia zwiększają odprowadzanie gazów powstających przy kontakcie ciekłego metalu z wilgotną masą i rdzeniami. Bez odgazowania gazy trafiają do odlewu i tworzą pęcherze oraz niedolewy w górnych partiach formy. To jeden z najtańszych zabiegów o największym wpływie na brakowość.

Czym jest płaszczyzna podziału formy?

To powierzchnia rozdzielająca skrzynkę dolną i górną, prowadzona zwykle przez największy przekrój odlewu, aby model dał się wyjąć bez uszkodzenia wnęki. Jej położenie decyduje o wypływce, liczbie potrzebnych rdzeni i pracochłonności oczyszczania. Zmiana podziału bywa tańszym rozwiązaniem problemu niż zmiana masy.

Skąd biorą się zapiaszczenia na odlewie?

Najczęściej z penetracji ciekłego metalu w pory masy przy zbyt niskim zagęszczeniu, zbyt grubym ziarnie piasku, wysokiej temperaturze zalewania lub braku pokrycia formierskiego. Środkiem zaradczym jest korekta masy, zastosowanie pokrycia i obniżenie temperatury zalewania. Chropowatość powierzchni ocenia się porównawczo wg PN-EN 1370.

Czy formę piaskową można zrobić w domu?

Tak, w wersji hobbystycznej z gotowym piaskiem olejowym lub bentonitowym, ale realnie tylko dla aluminium i stopów niskotopliwych. Wymaga to pełnego wyposażenia ochronnego oraz bezwzględnie suchej formy, tygla i narzędzi. Treść nie zastępuje szkolenia BHP – przy pracy z ciekłym metalem konsultacja ze specjalistą bezpieczeństwa pracy jest uzasadniona.

Źródła i literatura

1. AGH Akademia Górniczo-Hutnicza, Wydział Odlewnictwa – materiały dydaktyczne z zakresu mas formierskich i technologii formowania, 2024.
2. Sieć Badawcza Łukasiewicz – Krakowski Instytut Technologiczny (dawny Instytut Odlewnictwa) – prace nad masami formierskimi, regeneracją i jakością odlewów, 2024.
3. PN-EN ISO 8062-3:2021 – Tolerancje wymiarowe i naddatki na obróbkę odlewów, Polski Komitet Normalizacyjny.
4. PN-EN 1370:2012 – Odlewnictwo. Badanie chropowatości powierzchni metodą wzorców porównawczych, Polski Komitet Normalizacyjny.
5. Centralny Instytut Ochrony Pracy – Państwowy Instytut Badawczy (CIOP-PIB) – materiały o zagrożeniu pyłem krzemionki krystalicznej i pracy w warunkach gorących, 2024.

Dane sprawdzone: lipiec 2026. Aktualność norm PN-EN ISO 8062-3 i PN-EN 1370 oraz wytycznych BHP weryfikuj co najmniej raz w roku u wydawcy normy i w CIOP-PIB.
