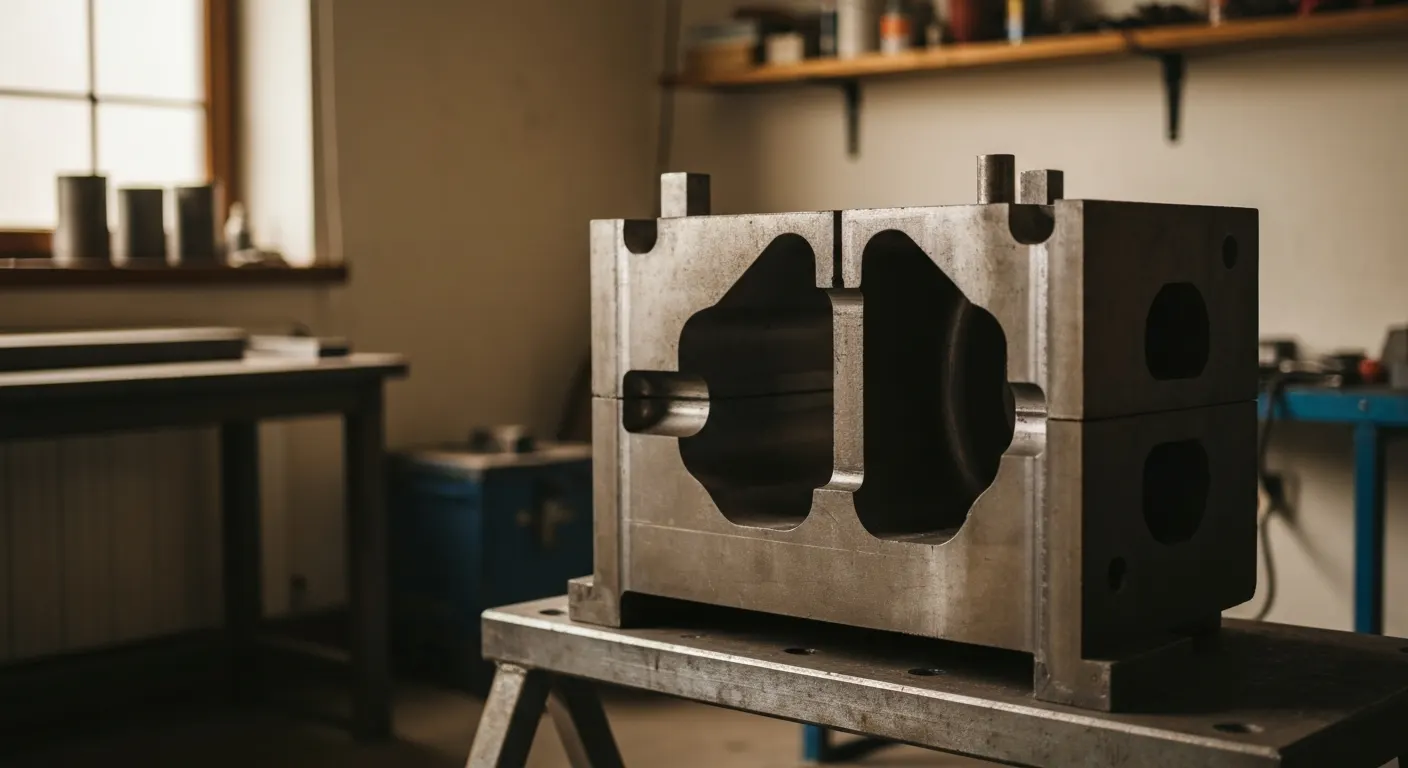

Kokila odlewnicza – budowa, materiały i zasada działania

Czym jest kokila odlewnicza?

Kokila odlewnicza to trwała forma, najczęściej metalowa, używana wielokrotnie do wykonywania odlewów w procesie grawitacyjnym lub niskociśnieniowym (LPDC). W przeciwieństwie do formy piaskowej nie jest niszczona po jednym zalaniu – jedno narzędzie pracuje przez tysiące cykli. ASM International w rozdziale poświęconym permanent mold casting (ASM Handbook Vol. 15, 2008) opisuje ją przez cztery filary: materiał formy, powłokę, temperaturę narzędzia i wykończenie powierzchni odlewu.

W rozmowach z klientami odlewni najczęściej mylę się z jednym: ludzie nazywają kokilą każdą metalową formę. To skrót myślowy, który kosztuje pieniądze na etapie wyceny. Matryca HPDC też jest metalowa, ale pracuje przy ciśnieniu rzędu dziesiątek megapaskali i cyklu liczonym w sekundach. Kokila grawitacyjna napełnia się słupem metalu i grawitacją. Zupełnie inna konstrukcja, inna cena, inne wady odlewu.

Czy kokila jest formą jednorazową?

Nie. Kokila to narzędzie wielokrotnego użytku – to jej definicyjna cecha, stąd angielska nazwa permanent mold. Forma piaskowa rozpada się po wybiciu odlewu, a kokilę po otwarciu czyści się, pokrywa powłoką i zalewa ponownie.

• Trwałość narzędzia – liczona w liczbie zalań, nie w miesiącach; zależy od stopu, temperatury zalewania i dyscypliny konserwacji.
• Forma półtrwała – kokila z rdzeniami piaskowymi; korpus metalowy pracuje wielokrotnie, rdzeń jest jednorazowy.
• Cykl regeneracyjny – przeszlifowanie gniazda, wymiana wkładek, korekta odpowietrzenia po serii kilkudziesięciu tysięcy sztuk.
• Koszt narzędzia – rozkłada się na serię, więc kokila zaczyna się opłacać dopiero od kilkuset-kilku tysięcy sztuk.
• Zakres stopów – głównie aluminium, brąz, mosiądz, magnez, rzadziej żeliwo sferoidalne.

Gdzie stosuje się odlewy kokilowe?

Odlewanie kokilowe wybiera się tam, gdzie liczy się powtarzalna geometria przy średniej i dużej serii. Klasyka: koła pasowe, korpusy pomp, obudowy przekładni, tłoki, armatura wodna i gazowa, elementy oświetleniowe, korpusy zaworów z brązu, głowice cylindrów w seriach niższych niż motoryzacyjne.

Z mojej praktyki: producent armatury z brązu CuSn10 przeszedł z piasku na kokilę przy serii 4 000 szt./rok i zszedł z naddatkiem obróbkowym z 4 mm do 1,5 mm. Sam ten jeden parametr zwrócił narzędzie w ciągu roku – liczyła się nie „lepsza jakość” w ogóle, tylko mniej wiórów na tokarce. Szczegóły procesu opisuję szerzej w tekście o odlewanie kokilowe aluminium.

Z jakich elementów składa się kokila odlewnicza?

Kokila składa się z minimum dwóch połówek formy tworzących gniazdo o kształcie odlewu, płaszczyzny podziału z zamkami ustalającymi, układu wlewowego, nadlewów zasilających, kanałów odpowietrzających, rdzeni oraz wypychaczy. W konstrukcjach o dużej wydajności dochodzą kanały chłodzące i czujniki temperatury. Geometria każdej z tych części wynika z odlewu, nie z uniwersalnego schematu.

Połówki formy, gniazdo i płaszczyzna podziału

Płaszczyzna podziału to decyzja numer jeden przy projektowaniu kokili – przesądza o pochyleniach odformowania, miejscu zadziorów i o tym, jak łatwo odlew wyjdzie z gniazda. Prowadzę zasadę: podział prowadzić przez największy przekrój, a pochylenia dobierać nie mniejsze niż 1-2° na powierzchniach zewnętrznych i wyraźnie większe na powierzchniach obejmujących rdzeń.

• Zamki ustalające (kolumny prowadzące) – eliminują przesunięcie połówek; luz powyżej kilku dziesiątych milimetra daje widoczny stopień na odlewie.
• Gniazdo robocze – obrabiane z naddatkiem na skurcz odlewniczy: dla stopów Al-Si zwykle ok. 1,0-1,3%, dla brązów cynowych mniej niż dla mosiądzów.
• Pochylenia odformowania – bez nich odlew zakleszcza się przy skurczu na rdzeniu i pęka na gorąco.
• Rama i uchwyty – kokila pracuje w karuzeli lub obrotnicy, więc masa i sztywność korpusu to kwestia bezpieczeństwa operatora.
• Wkładki wymienne – w strefach szybko zużywających się, żeby nie kasować całego narzędzia.

Jak działa odpowietrzenie kokili?

Odpowietrzenie działa przez szczeliny i kanaliki o wysokości rzędu 0,05-0,15 mm, którymi uchodzi powietrze, ale nie przepływa ciekły metal. Metal zatrzymuje się na tak wąskim przekroju dzięki napięciu powierzchniowemu i szybkiemu odbiorowi ciepła przez ściankę.

Niewielki błąd w odpowietrzeniu daje w praktyce większy problem jakościowy niż niedokładność obróbki gniazda. Widziałem serie odrzucane z powodu jednego zaklejonego powłoką kanalika odpowietrzającego. Powietrze nie ma gdzie uciec, więc odlew kończy się niedolewem w najwyżej położonym narożniku – zawsze w tym samym miejscu, co jest zresztą najlepszą wskazówką diagnostyczną.

Po co są wypychacze i rdzenie w kokili?

Wypychacze wypychają odlew z gniazda po otwarciu formy, gdy skurcz zaciska metal na rdzeniach i ściankach. Rdzenie odwzorowują otwory i wewnętrzne kanały, których nie da się uzyskać samym podziałem formy.

1. Wypychacze cylindryczne – rozstawione symetrycznie, żeby nie deformowały jeszcze gorącego odlewu; ślad po wypychaczu to normalna cecha, nie wada.
2. Rdzenie metalowe – wyciągane mechanicznie lub hydraulicznie, wielokrotnego użytku, wymagają pochyleń i powłoki.
3. Rdzenie piaskowe – do skomplikowanych kanałów (np. płaszcze wodne); forma staje się wtedy półtrwała.
4. Nadlewy i przelewy – zbierają pierwszą, zanieczyszczoną porcję metalu i kompensują skurcz krzepnięcia.
5. Układ wlewowy – musi wspierać kierunkowe krzepnięcie: od miejsc cienkich ku zasilanym grubym węzłom. Więcej o tym w materiale o układ wlewowy w odlewie i o krzepnięcie i zasilanie odlewów.

Z jakich materiałów wykonuje się kokile?

Kokile wykonuje się najczęściej z żeliwa szarego lub sferoidalnego oraz ze stali narzędziowych do pracy na gorąco – w Europie dominuje gatunek 1.2344, czyli odpowiednik H13. Materiał dobiera się do stopu odlewanego, temperatury zalewania, wielkości serii i lokalnego obciążenia cieplnego. Wybór to zawsze kompromis między przewodnością cieplną, odpornością na zmęczenie cieplne i ceną obróbki.

„Projektowanie odlewania w formach trwałych obejmuje dobór materiału formy, powłok, temperatury narzędzia i kontrolę wykończenia powierzchni – te zmienne razem decydują o trwałości kokili i dokładności odlewu.” — ASM International, ASM Handbook Volume 15: Casting, rozdział Permanent Mold Casting, 2008

Żeliwo, stal narzędziowa czy brąz – co wybrać?

Do aluminium i średnich serii najczęściej wystarcza żeliwo; do dużych serii, wysokich temperatur i stref uderzenia strugi – stal narzędziowa H13 (1.2344) po ulepszaniu cieplnym. Brąz i miedź stosuje się punktowo, tam gdzie potrzeba lokalnie bardzo szybkiego odbioru ciepła.

Materiał kokili	Przewodność cieplna	Odporność na szok cieplny	Typowe zastosowanie	Koszt względny
Żeliwo szare	wysoka	średnia	korpusy kokil do Al, serie średnie	niski
Żeliwo sferoidalne	wysoka	dobra	duże kokile, obciążenia mechaniczne	średni
Stal H13 / 1.2344	umiarkowana	bardzo dobra	wkładki, strefy wlewu, brąz i mosiądz	wysoki
Stopy miedzi / brąz	bardzo wysoka	ograniczona	lokalne chłodziwa, rdzenie punktowe	wysoki
Grafit	wysoka	dobra (bez utleniania)	małe serie, odlewy precyzyjne, biżuteria	zmienny

Nie podam jednej liczby trwałości kokili, bo taka liczba bez podania stopu, temperatury zalewania i reżimu konserwacji nie znaczy nic. Ta sama kokila żeliwna do AlSi9Cu3 przy dyscyplinie podgrzewania przetrwa wielokrotnie dłużej niż przy zimnych startach dwa razy dziennie.

Po co stosuje się powłoki kokilowe?

Powłoka kokilowa pełni trzy funkcje naraz: separuje ciekły metal od stali lub żeliwa, reguluje intensywność odbioru ciepła i chroni powierzchnię narzędzia przed erozją. To najtańszy sposób sterowania krzepnięciem, jaki ma technolog – zmiana grubości warstwy działa szybciej niż przerabianie kanałów chłodzących.

• Powłoki izolacyjne – na bazie tlenku glinu, krzemianów lub talku; spowalniają krzepnięcie w miejscach o cienkiej ściance.
• Powłoki przewodzące – cienkie, grafitowe, tam gdzie potrzebne jest szybkie odprowadzenie ciepła.
• Grubość warstwy – rzędu dziesiątych części milimetra; nierówne natryskiwanie od razu widać jako różnice w wypełnieniu odlewu.
• Częstotliwość odnawiania – w praktyce raz na zmianę lub po określonej liczbie zalań, według karty technicznej dostawcy powłoki (dane sprawdzane rocznie – karty producentów aktualizują się).
• Miejsca krytyczne – najszybciej zużywają się strefy uderzenia strugi, ostre krawędzie, okolice wlewów i narożniki z dużym gradientem temperatury.

Jak przebiega odlewanie w kokili krok po kroku?

Cykl kokilowy ma osiem powtarzalnych kroków: oczyszczenie gniazda, naniesienie powłoki, podgrzanie narzędzia, złożenie i zablokowanie połówek, zalanie metalu, krzepnięcie z przetrzymaniem, otwarcie formy i wypchnięcie odlewu, wreszcie kontrola. Powtarzalność wyniku zależy od tego, czy każdy z tych kroków ma tę samą długość i tę samą temperaturę.

Dlaczego kokilę trzeba podgrzać przed startem?

Podgrzanie stabilizuje wypełnienie gniazda i ogranicza naprężenia cieplne w narzędziu. Zimna forma odbiera ciepło tak szybko, że strumień metalu krzepnie zanim dopłynie do najdalszych ścianek – efekt to niedolewy i zimne złącza wzdłuż linii spotkania strug.

Pierwsze zalania po zimnym starcie traktuję jako rozruch procesu, a nie reprezentatywną serię jakościową. W odlewni, którą prowadziłem przy wdrożeniu kokili do korpusu pompy AlSi7Mg, pierwsze 5-8 sztuk trafiało z automatu na przetop – dopiero od dziewiątej sztuki temperatura narzędzia mieściła się w oknie roboczym i wymiary się powtarzały. Wpisanie tego do instrukcji zlikwidowało spór z kontrolą jakości o „losowe” braki na starcie zmiany.

Jak przebiega zalewanie, krzepnięcie i otwarcie formy?

Zalewanie prowadzi się spokojnym, ciągłym strumieniem – przerwanie strugi wprowadza tlenki i powietrze. Potem następuje przetrzymanie: odlew musi zakrzepnąć na tyle, żeby przenieść własny ciężar przy wypychaniu, ale nie tak długo, by zacisnąć się na rdzeniach.

1. Oczyszczenie – usunięcie pozostałości metalu i odprysków powłoki z płaszczyzny podziału i kanalików odpowietrzających.
2. Natrysk powłoki – na nagrzaną formę, równomiernie, z zachowaniem odległości pistoletu.
3. Podgrzanie do okna roboczego – palnikiem, grzałkami oporowymi lub przez zalania rozruchowe.
4. Zalewanie – z kadzi, łyżki lub układu dozującego; wysokość słupa i prędkość dobiera technolog do geometrii.
5. Krzepnięcie i przetrzymanie – czas zależny od grubości ścianki i przewodności materiału kokili.
6. Otwarcie, wyciągnięcie rdzeni, wypchnięcie – w ustalonej kolejności, żeby nie zerwać odlewu z rdzenia.
7. Kontrola i obcięcie układu wlewowego – piła taśmowa lub prasa; potem szlifowanie zadziorów.

Konkretne wartości – temperatura stopu, temperatura narzędzia, czas przetrzymania, czas cyklu – ustala technolog dla danego odlewu. Podawanie ich tu jako uniwersalnych byłoby wprowadzaniem w błąd, bo różnią się nawet między dwoma wariantami tego samego korpusu.

Jak temperatura kokili wpływa na jakość odlewu?

Temperatura kokili steruje szybkością krzepnięcia, a przez to strukturą, wypełnieniem i wymiarami odlewu. Za zimna forma daje niedolewy, zimne złącza i wysokie naprężenia; za gorąca wydłuża cykl, sprzyja przywarciom, porowatości skurczowej i szybciej niszczy powłokę. Według ASM (Handbook Vol. 15, 2008) temperatura narzędzia jest jedną z podstawowych zmiennych procesu obok materiału formy i powłoki.

Jak chłodzi się kokilę – wodą czy powietrzem?

Obie metody działają, tylko w innej skali. Powietrze sprężone chłodzi punktowo i szybko reaguje; woda w kanałach odbiera dużo więcej ciepła i utrzymuje bilans cieplny przy krótkim cyklu, ale wymaga szczelności i kontroli osadów.

• Chłodzenie powietrzne – dysze na otwartą formę między cyklami; tanie, łatwe do korekty, ograniczona wydajność.
• Kanały wodne – wiercone lub konformalne; skuteczne przy grubych węzłach cieplnych i seriach ciągłych.
• Chłodziwa punktowe (kołki miedziane) – lokalne przyspieszenie krzepnięcia w miejscu jamy skurczowej.
• Grzanie aktywne – grzałki lub palniki utrzymujące dolną granicę okna temperaturowego przy przerwach w produkcji.
• Pomiar – termopary w narzędziu lub pirometr na gnieździe; bez pomiaru „stabilność cieplna” jest tylko deklaracją.

Co to jest balans cieplny kokili?

Balans cieplny to stan, w którym ciepło wnoszone przez kolejne zalania równa się ciepłu odprowadzanemu przez chłodzenie, promieniowanie i konwekcję. Osiąga się go po kilku-kilkunastu cyklach i to od tego momentu odlewy są porównywalne wymiarowo. Przerwa na obiad zbija temperaturę i cała seria po przerwie zachowuje się jak nowy rozruch – dlatego w odlewniach z dyscypliną cieplną planuje się przerwy zmianowe rotacyjnie, a nie równocześnie dla całej brygady.

Jakie metale najczęściej odlewa się w kokilach?

Dominują stopy aluminium (AlSi7Mg, AlSi9Cu3, AlSi12), następnie brązy i mosiądze, magnez, cynk oraz – rzadziej – żeliwo. Odlewanie żeliwa sferoidalnego w kokilach opisywano w prasie branżowej jako proces możliwy, lecz wymagający ścisłej kontroli cieplnej narzędzia (Foundry Management & Technology, „Permanent Mold Casting of Ductile Iron”, 2003).

Dlaczego aluminium tak dobrze nadaje się do kokili?

Bo temperatura zalewania stopów Al-Si mieści się w okolicach 680-730°C, co dla żeliwnej lub stalowej kokili jest obciążeniem umiarkowanym. Narzędzie wytrzymuje wiele tysięcy cykli, a szybkie krzepnięcie w metalowej formie rozdrabnia strukturę i podnosi własności mechaniczne względem odlewu piaskowego.

• AlSi7Mg (A356) – korpusy pomp, elementy konstrukcyjne, dobra podatność na obróbkę cieplną T6.
• AlSi9Cu3 – obudowy, elementy o mniejszych wymaganiach plastycznych, tańszy złom wsadowy.
• Brąz cynowy CuSn10 – armatura, panewki, ślimacznice; wyższa temperatura zalewania mocniej obciąża kokilę.
• Mosiądz – armatura wodna; cynk paruje, więc odpowietrzenie i wentylacja stanowiska mają znaczenie także BHP.
• Żeliwo sferoidalne – możliwe w kokili, ale przy dużym obciążeniu cieplnym narzędzia i grubych powłokach izolacyjnych.
• Odlewnictwo artystyczne – kokile grafitowe do drobnych, powtarzalnych elementów z brązu i mosiądzu.

Czym kokila różni się od formy piaskowej i formy ciśnieniowej?

Kokila szybciej odbiera ciepło niż forma piaskowa, przez co daje lepszą powtarzalność i drobniejszą strukturę, ale wymaga droższego narzędzia i stabilizacji cieplnej. Wobec HPDC przegrywa szybkością cyklu i grubością ścianki, wygrywa natomiast możliwością obróbki cieplnej T6 – odlew grawitacyjny zawiera mniej zamkniętych gazów niż ciśnieniowy.

„Kokila szybciej odbiera ciepło niż forma piaskowa, dlatego może poprawiać powtarzalność i strukturę odlewu, ale wymaga droższego narzędzia. Forma piaskowa pozostaje elastyczniejsza dla krótkich serii i dużych, skomplikowanych korpusów.” — ASM Handbook Volume 15: Casting, ASM International, 2008

Kiedy wybrać kokilę zamiast HPDC?

Wtedy, gdy seria jest średnia (setki-kilka tysięcy sztuk rocznie), a odlew ma być spawalny lub obrabiany cieplnie. Dla średniej serii kokila bywa kompromisem między tanim modelem do piasku a bardzo drogą formą ciśnieniową i maszyną HPDC.

Kryterium	Forma piaskowa	Kokila grawitacyjna	LPDC	HPDC
Koszt narzędzia	najniższy	średni	średni-wysoki	najwyższy
Opłacalna seria	1-kilkaset szt.	setki-kilka tys.	tysiące	dziesiątki tysięcy
Dokładność wymiarowa	niska	dobra	dobra	bardzo dobra
Chropowatość powierzchni	wysoka	umiarkowana	umiarkowana	niska
Min. grubość ścianki	duża	średnia	średnia	najmniejsza
Obróbka cieplna T6	możliwa	możliwa	możliwa	zwykle ograniczona
Czas cyklu	długi	minuty	minuty	sekundy

Rozwinięcie tego zestawienia znajdziesz w tekście porównanie form piaskowych i kokilowych.

Jakich tolerancji można oczekiwać po kokili?

Punktem odniesienia jest norma ISO 8062-3:2023, która definiuje ogólne tolerancje wymiarowe i geometryczne odlewów oraz naddatki obróbkowe (ISO, 2023). Klasa tolerancji nie wynika automatycznie z metody – musi być wskazana na rysunku albo uzgodniona w dokumentacji technicznej między odlewnią a zamawiającym.

• Nie obiecuj tolerancji „z metody” – bez rysunku, stopu, gabarytu i uzgodnionej klasy każda liczba jest zgadywaniem.
• Naddatek obróbkowy (RMA) – w kokili zwykle mniejszy niż w piasku, co obniża koszt obróbki skrawaniem.
• Wymiary przez płaszczyznę podziału – rządzą się osobną, luźniejszą tolerancją niż wymiary w jednej połówce.
• Status normy – przed publikacją specyfikacji sprawdź aktualne wdrożenie PN-EN ISO w katalogu PKN.
• Nie mylić z ISO 9001 – to norma systemu zarządzania, nie tolerancji odlewu.

Jakie są typowe wady odlewów kokilowych?

Najczęstsze wady odlewów kokilowych to niedolewy, zimne złącza, pęcherze gazowe, jamy skurczowe, przywarcia metalu do gniazda, pęknięcia na gorąco i odkształcenia po wypchnięciu. Praktycznie wszystkie sprowadzają się do czterech przyczyn: temperatury narzędzia, powłoki, drogi ujścia gazów i zasilania grubych węzłów.

Jak powiązać wadę z przyczyną?

Zacznij od tego, czy wada powtarza się w tym samym miejscu odlewu. Powtarzalna lokalizacja wskazuje na konstrukcję lub bilans cieplny, losowa – na czynnik ludzki albo wsad.

• Niedolew w najwyższym punkcie – zatkane odpowietrzenie, za zimna kokila lub za wolne zalewanie.
• Zimne złącze – dwie strugi metalu spotkały się już częściowo zakrzepnięte; zmień układ wlewowy lub temperaturę.
• Jama skurczowa w grubym węźle – brak zasilania z nadlewu albo za mała moc chłodziwa punktowego.
• Pęcherze podpowierzchniowe – wilgotna powłoka, wodór w kąpieli aluminiowej, niedostateczne odgazowanie.
• Przywarcia i wyrwania – zużyta powłoka, brak pochylenia, za długie przetrzymanie w formie.
• Pęknięcia na gorąco – odlew zaciska się na rdzeniu, którego nie wyciągnięto w porę.

Więcej przypadków rozbieram w materiale o wady odlewów aluminiowych. Przy powtarzalnej wadzie najpierw sprawdzam stabilność cieplną i drogę ujścia gazów, dopiero potem rozważam przerabianie narzędzia – przerobienie kokili kosztuje kilkadziesiąt razy więcej niż korekta natrysku powłoki.

Jak kontrolować proces i co ustalić przed zamówieniem kokili?

Kontrola opiera się na czterech poziomach: oględziny i pomiar masy przy każdej sztuce, pomiar wymiarów statystycznie, badania penetracyjne przy podejrzeniu pęknięć oraz RTG dla elementów krytycznych ciśnieniowo. Do tego rejestr temperatury narzędzia i kąpieli.

1. Stop i jego specyfikacja – konkretny gatunek, wymagana obróbka cieplna, dopuszczalny udział złomu obiegowego.
2. Seria roczna i horyzont – od tego zależy wybór materiału kokili i liczba gniazd.
3. Klasa tolerancji i naddatki – wskazane na rysunku, z odwołaniem do ISO 8062-3:2023.
4. Strefy krytyczne – powierzchnie uszczelnień, gwinty, miejsca badane RTG.
5. Kryteria odbioru wad – dopuszczalna porowatość, wielkości wad, metoda badania.
6. Zakres konserwacji – kto odnawia powłokę, kto regeneruje gniazdo, co po ilu zalaniach.
7. Własność narzędzia – czy kokila zostaje u odlewni, czy jest własnością zamawiającego.

Treść ma charakter techniczno-informacyjny i nie zastępuje konsultacji z technologiem odlewnictwa ani uzgodnień w dokumentacji wykonawczej. Dane sprawdzone: lipiec 2026; status norm i karty powłok warto zweryfikować przed publikacją specyfikacji.

Najczęściej zadawane pytania

Co to jest kokila odlewnicza?

Kokila odlewnicza to trwała forma, zwykle metalowa, używana wielokrotnie do wykonywania odlewów. Metal wypełnia gniazdo formy najczęściej grawitacyjnie albo pod niskim ciśnieniem (LPDC). W literaturze anglojęzycznej proces figuruje jako permanent mold casting i tak opisuje go ASM Handbook Vol. 15 (2008).

Z czego wykonuje się kokile?

Najczęściej z żeliwa szarego lub sferoidalnego oraz ze stali narzędziowych do pracy na gorąco, w tym gatunku H13 (1.2344), często z wymiennymi wkładkami roboczymi w strefach największego obciążenia cieplnego. Materiał dobiera się do stopu, temperatury zalewania, serii i oczekiwanej trwałości narzędzia. Punktowo stosuje się też brąz i grafit tam, gdzie potrzeba bardzo szybkiego odbioru ciepła.

Po co podgrzewa się kokilę przed zalaniem?

Podgrzanie stabilizuje wypełnienie gniazda, przebieg krzepnięcia i powtarzalność wymiarów. Zbyt zimna forma zwiększa ryzyko niedolewów, zimnych złączy i naprężeń cieplnych w narzędziu. W praktyce pierwsze kilka sztuk po zimnym starcie traktuje się jako rozruch procesu, a nie materiał do odbioru jakościowego.

Czym kokila różni się od formy piaskowej?

Forma piaskowa jest zwykle jednorazowa i rozpada się przy wybijaniu odlewu, a kokila jest narzędziem wielokrotnego użytku. Kokila szybciej odbiera ciepło, daje drobniejszą strukturę i lepszą powtarzalność wymiarów, ale wymaga droższego oprzyrządowania. Forma piaskowa zostaje przewagą przy krótkich seriach, dużych korpusach i bardzo złożonych kształtach.

Czy kokila to to samo co forma ciśnieniowa?

Nie. Oba narzędzia są metalowe, ale HPDC pracuje przy wysokim ciśnieniu wtrysku i bardzo krótkim cyklu liczonym w sekundach, przy zupełnie innej konstrukcji układu wlewowego i innej maszynie. Kokila grawitacyjna napełnia się słupem metalu, ma dłuższy cykl i inne wymagania konstrukcyjne. Odlew kokilowy zwykle łatwiej poddaje się obróbce cieplnej T6.

Ile kosztuje wykonanie kokili?

Koszt zależy przede wszystkim od gabarytu odlewu, liczby gniazd, materiału narzędzia i liczby ruchomych rdzeni – proste jednognizdowe kokile do drobnych elementów są wielokrotnie tańsze od wielognizdowych narzędzi z hydraulicznymi rdzeniami. Podawanie widełek bez rysunku byłoby zgadywaniem; wyceny warto zebrać z 2-3 narzędziowni. Ceny w polskich narzędziowniach warto odświeżać kwartalnie, bo zmieniają się razem z kosztem stali i obróbki CNC.

Jakie wady pojawiają się w odlewach kokilowych?

Typowe problemy to niedolewy, zimne złącza, pęcherze gazowe, jamy skurczowe, przywarcia, pęknięcia na gorąco i odkształcenia po wypchnięciu. Najczęściej wynikają z temperatury kokili, stanu powłoki, drożności odpowietrzenia, zasilania grubych węzłów i geometrii odlewu. Powtarzalna lokalizacja wady prawie zawsze wskazuje na przyczynę konstrukcyjną lub cieplną, a nie na przypadek.

Czy w kokili można odlewać żeliwo?

Tak, choć jest to proces wymagający. Odlewanie żeliwa sferoidalnego w formach trwałych opisywała prasa branżowa jako wykonalne przy bardzo ścisłej kontroli temperatury narzędzia i grubych powłokach izolacyjnych (Foundry Management & Technology, 2003). W polskich odlewniach spotyka się to rzadziej niż aluminium i brąz, głównie ze względu na trwałość kokili przy temperaturach zalewania żeliwa.

Źródła i literatura

1. ASM Digital Library – Permanent Mold Casting, ASM International, 2008 – rozdział o materiałach formy, powłokach, temperaturze narzędzia i dokładności odlewów.
2. ASM Handbook Volume 15: Casting, ASM International, 2008 – referencyjne omówienie procesów odlewniczych: piaskowych, kokilowych, LPDC i HPDC.
3. ISO 8062-3:2023 – ogólne tolerancje wymiarowe i geometryczne oraz naddatki obróbkowe odlewów; status krajowego wdrożenia PN-EN ISO sprawdzaj w katalogu PKN.
4. Permanent Mold Casting of Ductile Iron, Foundry Management & Technology, 2003 – warunki odlewania żeliwa sferoidalnego w formach trwałych.
5. Karty techniczne producentów powłok kokilowych – parametry natrysku, grubości warstw i częstotliwość odnawiania; weryfikacja zalecana raz w roku.
