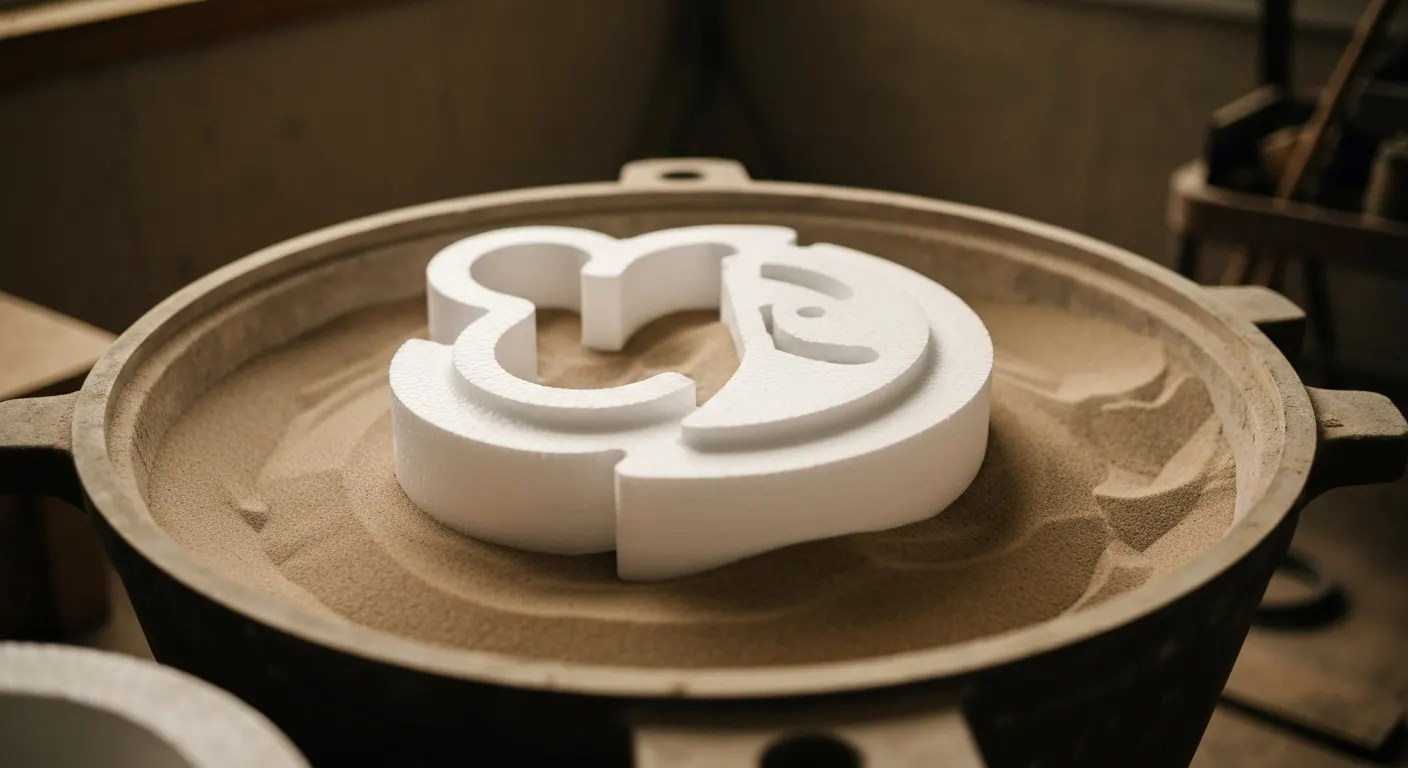

Lost foam – na czym polega odlewanie metodą pełnej formy

Definicja i miejsce lost foam w odlewnictwie

Lost foam to odmiana odlewania z modelem traconym, w której model z pianki polistyrenowej EPS zostaje w formie aż do chwili zalania i ulega rozkładowi pod działaniem ciekłego metalu (ASM Handbook, Vol. 15: Casting, ASM International, 2008). Formę stanowi zwykle suchy piasek bez spoiwa, zagęszczany wibracyjnie. Anglojęzyczna nazwa procesu w klasyfikacji American Foundry Society brzmi Expendable Pattern Casting.

W polskiej terminologii spotkasz określenie „odlewanie metodą pełnej formy” – i to ono najlepiej tłumaczy istotę rzeczy. Forma nie ma pustej wnęki. Ma wypełnienie: piankowy model, który dopiero metal usuwa. W klasycznym formowaniu w masie z bentonitem model drewniany albo żywiczny wyciągasz z formy przed złożeniem, a wnęka jest negatywem. Tu tej operacji po prostu nie ma.

Czym jest metoda pełnej formy i czym różni się od klasycznego odlewania w piasku?

Metoda pełnej formy to proces, w którym model pozostaje wewnątrz masy formierskiej do momentu zalania. Różnica wobec odlewania w formach piaskowych jest fundamentalna: znika konieczność wyciągania modelu, a więc znikają pochylenia odlewnicze wymuszone wyjmowaniem, płaszczyzny podziału i większość rdzeni.

• Podział formy – w klasycznym piasku obowiązkowy (dolna i górna połowa skrzynki), w lost foam zwykle całkowicie zbędny, bo model jest jednolitą bryłą.
• Spoiwo masy – masa bentonitowa lub furanowa kontra suchy piasek kwarcowy bez żadnego spoiwa, odzyskiwany po odlaniu w 90-95% obiegu.
• Rdzenie – kanały olejowe czy chłodzące odwzorowujesz bezpośrednio w piance, zamiast wykonywać i osadzać rdzenie piaskowe.
• Pochylenia odlewnicze – w piasku typowo 1-3°, w lost foam mogą zejść praktycznie do zera, bo nic z formy nie wyciągasz.
• Trudność procesu – przenosi się z formierni do modelarni: liczy się gęstość EPS, jakość klejenia i powtarzalność powłoki.

Z projektów, które prowadziłem przy korpusach aluminiowych, wynika jedna rzecz nieoczywista dla konstruktorów: lost foam nie jest „prostszym piaskiem”. To przesunięcie kosztu i ryzyka. Formiernia oddycha, modelarnia bierze na siebie całą precyzję.

Do jakich wyrobów stosuje się lost foam?

Najczęściej do detali o zawiłej geometrii wewnętrznej, gdzie klasyczne rdzenie mnożą operacje i koszty. Typowe grupy wyrobów:

• Kolektory wydechowe i dolotowe ze stopów Al-Si oraz z żeliwa – wewnętrzne kanały bez rdzeni.
• Korpusy pomp i skrzyń – zwarte bryły z licznymi kanałami i kołnierzami.
• Obudowy przekładni i bloki silnikowe – obszary, w których branża motoryzacyjna wdrażała EPC seryjnie od lat 90.
• Elementy armatury i płyty maszynowe z żeliwa szarego, gdzie liczy się jednolitość ścianki.
• Odlewy prototypowe – model można wyciąć z bloku EPS frezarką CNC lub drutem oporowym w kilka godzin, bez budowy oprzyrządowania.

Nie obiecuję, że metoda zawsze wychodzi taniej. Opłacalność rozstrzyga się na trzech pozycjach: koszcie form do spieniania EPS, wielkości serii i dyscyplinie kontroli powłoki. Przy 20 sztukach model wycinany CNC bywa opłacalny, przy 20 000 sztuk sens ma dopiero wtryskarka do pianki.

Jak działa model styropianowy tracony podczas zalewania ciekłym metalem?

Model EPS nie „wyparowuje” natychmiast – rozkłada się termicznie w kilku etapach tuż przed czołem napływającego metalu. Aluminium zalewane w 700-760°C powoduje głównie topnienie i depolimeryzację pianki, żeliwo przy 1380-1450°C prowadzi do pełnej pirolizy z wydzieleniem węglowodorów i sadzy (Peter Beeley, Foundry Technology, 2001).

Na czym polega parowanie i rozkład EPS?

Polistyren ekspandowany o gęstości 16-25 g/dm³ to w ponad 95% powietrze. Metal, dochodząc do modelu, najpierw go zmiękcza, potem depolimeryzuje do styrenu i lżejszych frakcji gazowych. Powstaje charakterystyczna szczelina – kilkumilimetrowa strefa między czołem metalu a nienaruszoną jeszcze pianką.

1. Kontakt cieplny – promieniowanie z lustra metalu topi powierzchnię EPS, zanim metal jej dotknie.
2. Depolimeryzacja – polistyren rozpada się na monomer i frakcje ciekłe w zakresie ok. 300-500°C.
3. Piroliza – przy temperaturach żeliwa produkty rozkładu przechodzą w gazy i węgiel pierwiastkowy (sadza).
4. Odprowadzenie – gazy i ciecz uciekają przez powłokę ogniotrwałą do suchego piasku, a stamtąd na zewnątrz skrzynki.
5. Wypełnienie – metal zajmuje zwolnioną objętość, kopiując geometrię modelu wraz z fakturą powierzchni pianki.

Tempo tego łańcucha wyznacza prędkość napełniania. Metal nie może płynąć szybciej, niż pianka zdąży się rozłożyć, a gazy uciec. To dlatego lost foam jest procesem sterowanym dyfuzją gazu, nie samą grawitacją.

Dlaczego przepuszczalność powłoki decyduje o powodzeniu?

Powłoka ogniotrwała pełni dwie sprzeczne funkcje jednocześnie: musi zatrzymać piasek i ciekły metal, a jednocześnie przepuścić produkty rozkładu EPS. Zbyt szczelna – gaz odbije czoło metalu i powstanie niedolew. Zbyt przepuszczalna – piasek wsypie się w odlew.

• Grubość warstwy – typowo 0,2-0,5 mm, nakładana przez zanurzanie lub natrysk, kontrolowana wagowo.
• Bazy mineralne – mika, tlenek glinu, cyrkon lub grafit; dobór zależy od temperatury zalewania i metalu.
• Lepkość zawiesiny – mierzona kubkiem wypływowym; odchyłka zmienia grubość warstwy przy tym samym zanurzeniu.
• Suszenie – 2-6 h w 45-55°C przy wymuszonym obiegu powietrza; resztkowa wilgoć to gwarantowane wady gazowe.
• Przepuszczalność żeliwna vs aluminiowa – dla żeliwa dobiera się powłoki o wyraźnie wyższej przepuszczalności, bo objętość gazów jest wielokrotnie większa.

„O powodzeniu procesów z modelem traconym decyduje nie sam model, lecz zdolność układu forma-powłoka do odprowadzenia produktów jego rozkładu w tempie narzuconym przez napełnianie.” — Peter Beeley, Foundry Technology, 2001

Jak wygląda proces lost foam krok po kroku?

Proces obejmuje pięć etapów: wykonanie modelu EPS, sklejenie zespołu z układem wlewowym, nałożenie i wysuszenie powłoki ogniotrwałej, zasypanie suchym piaskiem z zagęszczaniem wibracyjnym oraz zalanie metalem. Cały cykl od modelu do wybicia trwa zwykle 1-3 dni, przy czym najdłuższy jest etap suszenia powłoki (ASM International, 2008).

Jak przygotowuje się model EPS i układ wlewowy?

Zaczynasz od surowca: granulat polistyrenu spienia się w formie aluminiowej parą wodną albo – w krótkich seriach – wycina z bloku. Docelowa gęstość dla aluminium mieści się zwykle w okolicach 16-20 g/dm³, dla żeliwa dobiera się nieco niższą, żeby zredukować ilość produktów rozkładu.

1. Spienianie wstępne granulatu i sezonowanie 12-24 h – pianka musi ustabilizować wymiar przed formowaniem.
2. Formowanie segmentów w formie parowej lub wycinanie na CNC/drucie oporowym przy prototypach.
3. Klejenie zespołu klejem topliwym o niskiej pozostałości popiołowej – spoina jest miejscem, gdzie najczęściej rodzą się fałdy.
4. Doklejenie układu wlewowego – wlew główny, belka rozprowadzająca i wlewy doprowadzające również z EPS, bo i one się rozłożą.
5. Sezonowanie zespołu w kontrolowanej wilgotności – EPS chłonie wodę z powietrza, a woda w modelu to gaz w odlewie.

W partiach, które nadzorowałem, powtarzalna gęstość modelu okazywała się ważniejsza niż tolerancja obróbcza formy do spieniania. Rozrzut gęstości ±2 g/dm³ potrafił zmienić obraz porowatości podpowierzchniowej w całej serii.

Po co stosuje się powłokę ogniotrwałą na modelu?

Powłoka utrzymuje kształt wnęki w chwili, gdy pianka już zniknęła, a metal jeszcze jej nie wypełnił. Bez niej suchy piasek natychmiast osypałby się w powstającą pustkę. Druga funkcja to filtr: warstwa zatrzymuje ciekłe produkty rozkładu, przepuszczając gazowe.

• Stabilizacja geometrii – zapobiega erozji i penetracji metalu w piasek.
• Selektywna przepuszczalność – gaz przechodzi, ciekła smoła styrenowa zostaje po stronie powłoki.
• Poprawa gładkości – powierzchnia odlewu odwzorowuje powłokę, nie ziarno piasku.
• Kontrola grubości – kontrola wagowa modelu przed i po zanurzeniu, prosty wskaźnik powtarzalności.
• Suszenie do stałej masy – jedyne wiarygodne kryterium gotowości, nie sam zegar.

Jaką rolę pełni suchy piasek bez spoiwa?

Suchy piasek kwarcowy pełni funkcję nośną i drenażową – podpiera powłokę pod ciśnieniem metalostatycznym i odprowadza gazy poza formę. Nie ma w nim bentonitu, żywicy ani wody, więc po wybiciu wystarczy przesianie i schłodzenie, by wrócił do obiegu.

• Zagęszczanie wibracyjne – amplituda i częstotliwość dobierane tak, by piasek wszedł we wszystkie zakamarki bez deformacji pianki.
• Uziarnienie – zbyt drobne dławi przepływ gazu, zbyt grube grozi penetracją; typowo średnie frakcje kwarcowe.
• Temperatura obiegu – piasek wracający gorący (powyżej ok. 50°C) zmiękcza model przed zalaniem.
• Regeneracja – proces termiczny prosty i tani, bo nie trzeba usuwać spoiwa organicznego.
• Odciąg – skrzynka wymaga wentylacji, bo część gazów pirolitycznych wychodzi górą przez złoże.

Jakie są zalety i ograniczenia odlewania metodą pełnej formy?

Największą zaletą lost foam jest eliminacja podziału formy i większości rdzeni, co przy złożonych korpusach potrafi zredukować liczbę operacji formierskich o kilkadziesiąt procent. Największym ograniczeniem jest wrażliwość na gazy z rozkładu EPS oraz koszt oprzyrządowania modelarskiego przy krótkich seriach.

Kiedy lost foam się opłaca?

• Seria powtarzalna 5 000+ szt./rok – koszt formy do spieniania rozkłada się na tyle sztuk, że wygrywa z rdzeniami.
• Wysoki udział obróbki skrawaniem – brak linii podziału i zalewek eliminuje szlifowanie i część frezowania.
• Skomplikowana geometria wewnętrzna – każdy rdzeń, którego nie musisz zrobić, to oszczędność na rdzeniarni i składaniu.
• Prototypy jednostkowe – model z bloku EPS bez oprzyrządowania, gotowy w jeden dzień roboczy.
• Konsolidacja detali – kilka elementów spawanych zastąpionych jednym odlewem, bo pianka pozwala skleić dowolną bryłę.

Jakie ryzyka trzeba wliczyć w kalkulację?

• Koszt formy do spieniania – realna bariera wejścia przy seriach poniżej kilku tysięcy sztuk.
• Emisje pirolizy – stanowiska wymagają odciągu i oceny zgodnie z krajowymi przepisami BHP i środowiskowymi.
• Wrażliwość na wilgoć – modele magazynowane w wilgotnej hali generują wady gazowe niezależnie od reszty procesu.
• Odwzorowanie ziarna pianki – powierzchnia bywa gorsza niż z metody wosku traconego, zwłaszcza przy grubym granulacie.
• Skurcz modelu – EPS ma własny skurcz po spienieniu, doliczany do skurczu metalu; wymaga kalibracji formy.

Lost foam a wosk tracony – kiedy wybrać którą metodę?

Wybieraj wosk tracony przy detalach małych, precyzyjnych i wymagających gładkiej powierzchni; lost foam przy odlewach większych, o luźniejszych tolerancjach, gdzie liczy się objętość i konsolidacja geometrii. Nie ma reguły mówiącej, że lost foam daje lepszą dokładność – zwykle jest odwrotnie.

Kryterium	Lost foam (EPC)	Wosk tracony	Forma piaskowa klasyczna
Materiał modelu	EPS / kopolimer	wosk modelowy	drewno, żywica, metal (wielokrotny)
Budowa formy	suchy piasek bez spoiwa	skorupa ceramiczna	masa z bentonitem lub żywicą
Linia podziału	brak	brak	obowiązkowa
Rdzenie	zwykle zbędne	zbędne	często wymagane
Typowa masa odlewu	od 0,5 kg do kilkuset kg	gramy do kilku kg	bardzo szeroki zakres
Dokładność wymiarowa	średnia, wg klasy uzgodnionej z ISO 8062-3	wysoka	średnia/niższa
Gładkość powierzchni	zależna od granulatu i powłoki	najwyższa z trzech	zależna od uziarnienia masy
Koszt wejścia	wysoki (forma do pianki)	wysoki (oprzyrządowanie woskowe)	niski przy modelu drewnianym

Dane zestawienia opracowane na podstawie ASM Handbook Vol. 15 (2008) i Foundry Technology (2001); klasy tolerancji zawsze uzgadniaj według aktualnego wydania ISO 8062-3 i dokumentacji wyrobu. Stan sprawdzenia: lipiec 2026.

Jak kontrolować jakość odlewów wykonywanych metodą lost foam?

Kontrolę zaczynasz nie od odlewu, lecz od modelu: gęstość EPS, jakość spoin klejowych, masa powłoki po suszeniu i wilgotność magazynowania. Dopiero potem wchodzą oględziny, pomiar wymiarowy według uzgodnionej klasy ISO 8062-3, badania RTG dla detali krytycznych i próby szczelności korpusów.

Jak powstają wady gazowe i niedolewy w lost foam?

Mechanizm jest zawsze ten sam: gaz z rozkładu pianki nie zdążył ujść i zatrzymał albo zdeformował czoło metalu. Konkretne postacie tej wady różnią się jednak obrazem i miejscem występowania.

• Fałdy (fold defects) – dwa strumienie metalu spotykają się z warstwą produktów rozkładu między nimi i nie zrastają; typowo w cienkich ściankach.
• Niedolewy – przeciwciśnienie gazu zatrzymuje napełnianie; częste przy zbyt szczelnej lub niedosuszonej powłoce.
• Porowatość gazowa podpowierzchniowa – ujawnia się dopiero po obróbce skrawaniem, co czyni ją najkosztowniejszą.
• Wtrącenia węglowe / sadza – typowe dla żeliwa, gdzie piroliza daje wolny węgiel; ryzyko rośnie z gęstością EPS.
• Zapiaszczenia – lokalne przerwanie powłoki, zwykle w miejscach kontaktu z uchwytem podczas zanurzania.

Jak ograniczyć ryzyko wad – parametry do pilnowania

1. Temperatura zalewania – dla Al-Si zwykle 700-760°C, dla żeliwa szarego 1380-1450°C; wartość ustala technolog dla konkretnego stopu i ścianki.
2. Prędkość napełniania – dobierana tak, by czoło metalu nie wyprzedzało frontu rozkładu pianki.
3. Gęstość EPS – kontrolowana wagowo na każdej partii modeli, z zapisem w karcie procesu.
4. Masa powłoki – ważenie modelu przed i po zanurzeniu jako miara grubości warstwy.
5. Suszenie do stałej masy – trzy kolejne ważenia bez zmiany, zamiast sztywnego czasu w piecu.
6. Podciśnienie w skrzynce – w wariantach z odciągiem wspomaga ewakuację gazów przez złoże piasku.
7. Wilgotność magazynu modeli – stabilne warunki i ograniczony czas leżakowania gotowych zespołów.

„Tolerancje wymiarowe i geometryczne części odlewanych powinny być określone przez uzgodnioną klasę dokładności odpowiednią dla metody odlewania i materiału, a nie przyjmowane domyślnie.” — parafraza założeń normy ISO 8062-3, ISO, 2023

W odlewach, które odbierałem dla klientów motoryzacyjnych, największym problemem nie były pojedyncze braki, lecz ich zmienność w czasie. Serię tygodniową potrafiła zepsuć zmiana wilgotności w hali po deszczowym weekendzie. Dlatego karta procesu w lost foam powinna zawierać zapisy warunków otoczenia, a nie tylko parametry zalewania. Więcej o klasyfikacji nieciągłości znajdziesz w opracowaniu o wadach odlewów i ich przyczynach.

Najczęściej zadawane pytania

Na czym polega metoda lost foam?

Lost foam polega na zalaniu ciekłym metalem formy wypełnionej modelem z pianki, najczęściej EPS. Model nie jest wyjmowany – rozkłada się pod wpływem temperatury, a jego miejsce zajmuje metal. Formę stanowi zwykle suchy piasek kwarcowy bez spoiwa, zagęszczony wibracyjnie wokół pokrytego powłoką ogniotrwałą modelu.

Czy lost foam wymaga rdzeni?

Zwykle pozwala je ograniczyć albo całkowicie wyeliminować, ponieważ kanały i wnęki odwzorowujesz bezpośrednio w modelu piankowym przez sklejenie segmentów. Nie znaczy to, że rdzenie nigdy nie są potrzebne – przy bardzo małych średnicach kanałów lub wymaganiach na gładkość wewnętrzną nadal bywają stosowane wkładki.

Jakie metale można odlewać metodą pełnej formy?

Technologię stosuje się przede wszystkim dla stopów aluminium typu Al-Si, żeliwa szarego i sferoidalnego oraz wybranych stopów miedzi. Przy każdym z nich inaczej dobiera się przepuszczalność powłoki i gęstość EPS, bo ilość i skład produktów rozkładu zależą od temperatury zalewania.

Czym lost foam różni się od wosku traconego?

W lost foam modelem jest pianka, a forma to zasypka z suchego piasku. W metodzie wosku traconego model woskowy buduje wielowarstwową skorupę ceramiczną, co daje zwykle lepszą dokładność wymiarową i gładszą powierzchnię. Wosk tracony bywa jednak droższy i ogranicza się do mniejszych mas odlewu.

Czy lost foam nadaje się do produkcji jednostkowej?

Tak, ale wyłącznie w wariancie z modelem wycinanym z bloku EPS na CNC lub drucie oporowym, bez budowy formy do spieniania. Przy jednej czy kilku sztukach to często najszybsza droga do odlewu prototypowego. Przy większych seriach rachunek zmienia się na korzyść modeli spienianych.

Ile trwa suszenie powłoki ogniotrwałej?

Typowo 2-6 godzin w temperaturze 45-55°C przy wymuszonym obiegu powietrza, ale czas jest tylko orientacyjny. Kryterium odbiorczym powinna być stała masa modelu przy kolejnych ważeniach, nie odczyt z timera. Grubsze warstwy i złożone geometrie wymagają wydłużenia cyklu.

Czy metoda pełnej formy jest bezpieczna dla środowiska?

Rozkład EPS wydziela styren i inne produkty pirolizy, dlatego stanowiska zalewania wymagają skutecznego odciągu oraz oceny emisji zgodnie z krajowymi przepisami BHP i środowiskowymi. Zaletą po stronie środowiskowej jest brak spoiw organicznych w masie formierskiej i wysoki stopień odzysku piasku. Ocenę emisji dla konkretnego zakładu wykonuje uprawniony specjalista.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – rozdziały dotyczące Expendable Pattern Casting, wad odlewów i wpływu parametrów procesu na jakość.
2. Peter Beeley, Foundry Technology, wyd. 2, Butterworth-Heinemann, 2001 – formowanie, układy wlewowe, mechanizmy krzepnięcia i ograniczenia technologiczne.
3. ISO 8062-3, Geometrical product specifications (GPS) – Dimensional and geometrical tolerances for moulded parts, ISO, wydanie z 2023 – klasy tolerancji wymiarowych i geometrycznych części odlewanych.
4. American Foundry Society – materiały techniczne dotyczące expendable pattern casting i praktyk kontroli procesu (dostęp: lipiec 2026).
5. Krajowe przepisy BHP i środowiskowe dotyczące emisji z procesów odlewniczych – wymagają weryfikacji w aktualnym brzmieniu przed wdrożeniem stanowiska.
