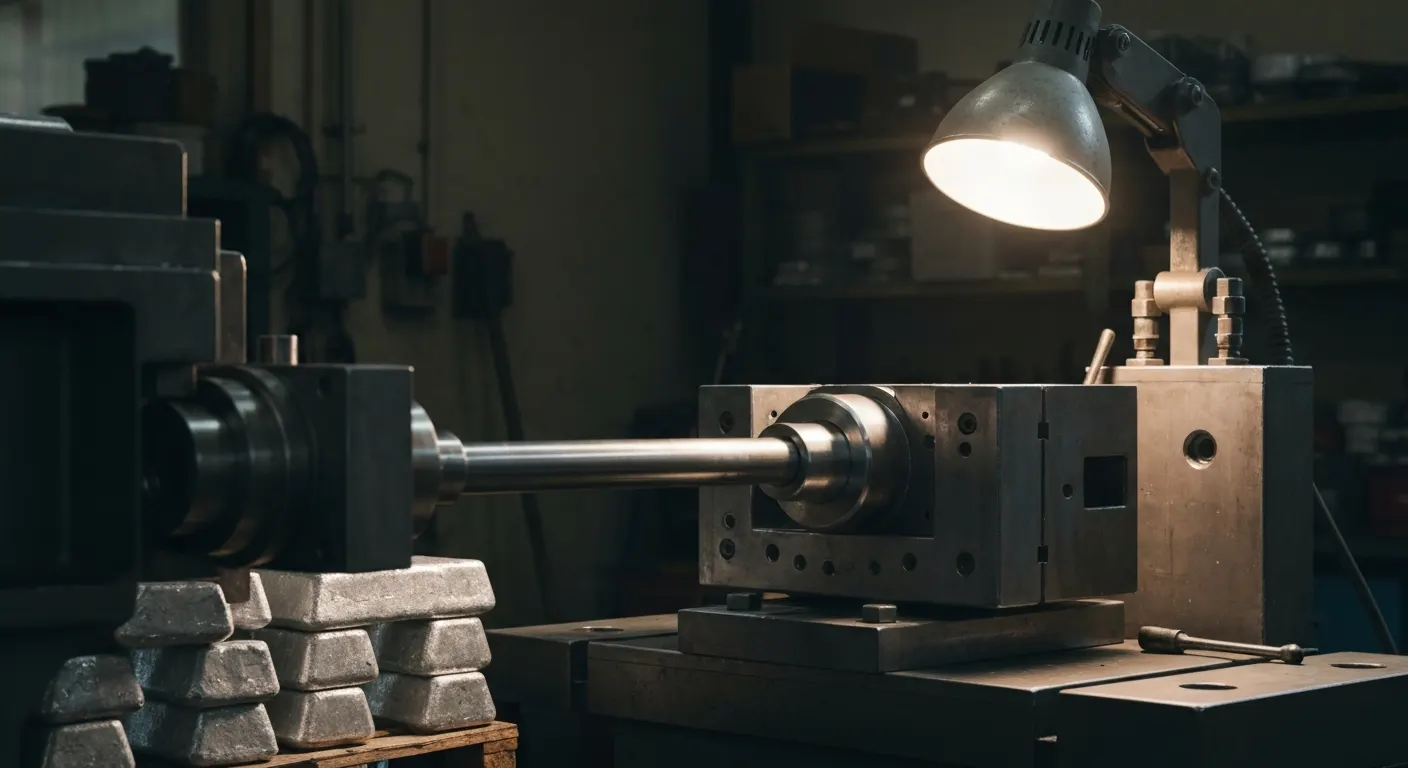

Maszyna zimnokomorowa do HPDC – budowa, działanie i zastosowanie

Czym jest maszyna zimnokomorowa i gdzie mieści się w technologii HPDC

Maszyna zimnokomorowa do HPDC to urządzenie odlewnicze, w którym porcja ciekłego metalu trafia najpierw do oddzielnej tulei wtryskowej, a dopiero potem tłok wtłacza ją pod wysokim ciśnieniem do stalowej formy. Układ wtryskowy nie jest stale zanurzony w kąpieli metalowej – i to jest jedyna definicyjna różnica wobec gorącej komory (ASM International, ASM Handbook Vol. 15: Casting, 2008).

Przez ostatnie lata w halach, które obsługiwałem technologicznie, zimna komora odpowiadała za zdecydowaną większość seryjnych odlewów aluminiowych – od korpusów przekładni po obudowy elektroniki. Powód jest prozaiczny: ciekłe aluminium w temperaturze rzędu 660-720 °C zjada stalowe elementy zanurzone na stałe w kąpieli. Gorąca komora, w której układ podający siedzi w metalu, świetnie radzi sobie z cynkiem (Zamak) i częścią stopów magnezu, ale przy aluminium żywotność takiego układu spada drastycznie.

Czym różni się zimna komora od odlewania grawitacyjnego?

Zimna komora napełnia formę siłą tłoka w ułamku sekundy, grawitacja – swobodnym spadkiem metalu. To zmienia wszystko: hydrodynamikę, wymagane odpowietrzenie, tolerancje i strukturę odlewu.

• Napełnianie – w HPDC front metalu wchodzi do wnęki z prędkością rzędu kilkudziesięciu metrów na sekundę, w kokili grawitacyjnej liczy się w centymetrach na sekundę.
• Ciśnienie doprasowania – w zimnej komorze metal krzepnie pod ciśnieniem intensyfikacji utrzymywanym do zakrzepnięcia wlewka, w grawitacji działa tylko słup metalu.
• Grubość ścianki – HPDC schodzi rutynowo do 1,5-2,5 mm na dużych powierzchniach, kokila potrzebuje zwykle 3-4 mm i więcej.
• Cykl – zimna komora pracuje w cyklach liczonych w dziesiątkach sekund, kokila grawitacyjna zwykle wolniej.
• Struktura – szybkie krzepnięcie przy formie daje drobnoziarnistą warstwę naskórkową, ale też ryzyko powietrza uwięzionego w rdzeniu odlewu.
• Obróbka cieplna – klasyczny odlew HPDC z porowatością gazową źle znosi wyżarzanie rozpuszczające, odlew grawitacyjny znosi je bez zastrzeżeń.

Warto rozdzielić dwa pojęcia, które mylą się nawet doświadczonym operatorom. „Zimna” komora nie oznacza zimnego metalu ani zimnej formy. Tuleja pracuje rozgrzana, forma utrzymywana jest zwykle w przedziale 180-260 °C dla stopów Al. Zimna jest tylko względem kąpieli – nie stoi w piecu.

Dlaczego metal dozuje się poza piecem maszyny?

Bo trwałość. Stalowy układ podający zanurzony w ciekłym aluminium ulega erozji i rozpuszczaniu żelaza w kąpieli, co psuje skład chemiczny stopu i skraca życie osprzętu do tygodni zamiast lat.

• Ciekłe Al rozpuszcza Fe ze stali narzędziowej, podnosząc zawartość żelaza ponad zakres typowy dla AlSi9Cu3 czy AlSi10Mg.
• Piec podtrzymujący stoi obok maszyny, a nie w niej – łatwiej go czyścić, odgazowywać i kontrolować temperaturę.
• Dozownik (łyżkowy lub pompowy) pobiera powtarzalną porcję, co pozwala sterować stopniem wypełnienia tulei.
• Rozdzielenie pieca i wtrysku upraszcza zmianę stopu między zleceniami.

„W procesie zimnokomorowym odmierzona porcja ciekłego metalu jest wprowadzana do komory strzałowej bezpośrednio przed wtryskiem, co eliminuje stały kontakt układu wtryskowego z kąpielą metalową.” — ASM International, ASM Handbook Volume 15: Casting, 2008

Z jakich zespołów składa się maszyna zimnokomorowa?

Maszyna zimnokomorowa składa się z czterech głównych bloków: zespołu wtrysku (tuleja, tłok, akumulator, intensyfikator), zespołu zwarcia (płyty, kolumny, mechanizm kolanowy lub hydrauliczny), formy ciśnieniowej z układem chłodzenia oraz automatyki celi – dozownika, robota odbierającego, natrysku i sterowania. Stabilny proces daje dopiero komplet tych czterech.

Jak działa tuleja wtryskowa, tłok i układ doprasowania?

Tuleja wtryskowa to poziomy cylinder z otworem zalewowym, w którym tłok – napędzany hydraulicznie lub serwohydraulicznie – przesuwa porcję metalu do wlewu formy, a następnie utrzymuje ciśnienie intensyfikacji przez czas krzepnięcia.

• Tuleja – stal narzędziowa do pracy na gorąco (typu H13/1.2344), często azotowana, z chłodzeniem w strefie kołnierza.
• Tłok i pierścienie – element najszybciej zużywalny; pierścienie berylowo-miedziane lub stalowe, smarowane grafitem lub smarem syntetycznym.
• Akumulator hydrauliczny – magazynuje energię potrzebną do drugiej fazy; spadek ciśnienia w azocie od razu widać na krzywej wtrysku.
• Intensyfikator ciśnienia – podnosi ciśnienie w metalu po napełnieniu wnęki, kompensując skurcz krzepnięcia.
• Czujnik położenia i ciśnienia – rejestruje przebieg strzału z rozdzielczością milisekundową; bez niego nie ma diagnostyki.
• Smarowanie tulei – dawkowane automatycznie, decyduje o zacieraniu tłoka i o zanieczyszczeniu odlewu.

W praktyce najczęściej diagnozuję problemy właśnie tutaj. Zużyty pierścień tłoka przepuszcza metal do tyłu, ciśnienie w tulei spada, a operator widzi to jako „nagle wróciły niedolewy”. Krzywa wtrysku pokazuje to natychmiast – profil drugiej fazy staje się rozmyty.

Jaką funkcję pełni zespół zwarcia i forma ciśnieniowa?

Zespół zwarcia utrzymuje obie połówki formy zamknięte przeciwko sile rozpierającej metalu. Forma nadaje kształt, odprowadza ciepło i odpowietrza wnękę.

• Płyta stała i ruchoma plus cztery kolumny prowadzące – sztywność tego układu decyduje o równomierności docisku.
• Mechanizm kolanowy (toggle) – dominujący w maszynach 400-4000 t, daje dużą siłę przy umiarkowanym zużyciu oleju.
• Wnęka i rdzenie – z pochyleniami odformowania zwykle 1-3°, ze wstawkami w miejscach cieplnie krytycznych.
• Kanały chłodzące i temperowanie – forma nie ma być zimna, ma mieć stabilny rozkład temperatury.
• Przelewy i odpowietrzenia – odbierają zimny front metalu i powietrze; przy układzie próżniowym łączone z zaworem odcinającym.
• Wypychacze – często 20-60 sztuk na formę, ich zatarcie potrafi zatrzymać produkcję na całą zmianę.

Cela to jeszcze dozownik metalu, robot odbierający odlew, natrysk środka rozdzielającego i prasa okrawająca. Pominięcie któregokolwiek z nich w analizie problemu jakościowego zwykle kończy się szukaniem winy w maszynie, podczas gdy błąd siedzi w natrysku. Więcej o samej konstrukcji wnęki opisałem w tekście o projektowaniu formy ciśnieniowej.

Jak przebiega cykl odlewania w zimnej komorze?

Cykl zimnej komory obejmuje osiem kroków: zamknięcie formy, dozowanie metalu do tulei, wolniejszą pierwszą fazę wtrysku, szybką drugą fazę napełniania, doprasowanie, krzepnięcie, otwarcie formy i wypchnięcie odlewu. Stabilność tego cyklu decyduje o porowatości, niedolewach i powtarzalności wymiarowej (NADCA, Product Specification Standards for Die Castings, 2024).

1. Zamknięcie i zwarcie formy – kontrola sygnału zwarcia przed zalaniem tulei.
2. Dozowanie porcji metalu – łyżka lub pompa podaje odmierzoną masę do otworu zalewowego.
3. Faza pierwsza – tłok przesuwa metal przez tuleję ruchem kontrolowanym, wypychając powietrze przed frontem.
4. Przełączenie faz – w punkcie tuż przed wlewem, wyznaczonym z objętości układu wlewowego.
5. Faza druga – napełnienie wnęki w czasie krótszym niż czas utraty płynności frontu metalu.
6. Doprasowanie – intensyfikator dociska metal przez czas krzepnięcia wlewka.
7. Chłodzenie i otwarcie – po ustabilizowaniu skorupy odlewu.
8. Wypchnięcie i odbiór – robot przenosi odlew do prasy okrawającej lub kąpieli chłodzącej.

Jak dozowanie metalu wpływa na stabilność procesu?

Dozowanie decyduje o stopniu wypełnienia tulei, a ten wprost przekłada się na ilość powietrza, które tłok może uwięzić w metalu. Zbyt mała porcja zostawia dużą wolną objętość, zbyt duża grozi wypływem przez otwór zalewowy.

• Stopień wypełnienia tulei w praktyce projektuje się możliwie wysoko, ale zawsze z zapasem na wahania porcji dozownika.
• Waha się temperatura metalu – waha się gęstość – waha się rzeczywista objętość porcji przy dozowaniu objętościowym.
• Odstęp czasu między zalaniem tulei a startem strzału musi być stały; każda sekunda zwłoki to chłodzenie metalu w tulei.
• Zanieczyszczony metal z pieca podtrzymującego wnosi tlenki, które później widać jako zimne złącza i punkty inicjacji nieszczelności.
• Odgazowanie kąpieli (rotor z argonem) redukuje wodór – główne źródło rozproszonej porowatości gazowej.

Jak parametry pierwszej i drugiej fazy ograniczają porowatość?

Pierwsza faza ma wypchnąć powietrze z tulei bez rozbryzgu fali metalu, druga – napełnić wnękę zanim front zakrzepnie. Zła prędkość pierwszej fazy tworzy falę, która zamyka pod sobą bąble powietrza; te bąble przechodzą potem do odlewu i żadne doprasowanie ich nie usunie.

• Za wolna faza pierwsza – metal zdąży utworzyć skorupę w tulei, w odlewie pojawiają się zimne złącza.
• Za szybka faza pierwsza – fala rozbija się o strop tulei i zagarnia powietrze.
• Za wolna faza druga – niedolewy i brak odwzorowania cienkich żeber.
• Za szybka faza druga – erozja wlewu, przyklejenia (soldering) i turbulencja podnosząca porowatość.
• Punkt przełączenia – ustawiany z geometrii układu wlewowego, nie „na czuja”.
• Układ próżniowy – obniża ciśnienie w formie do kilkudziesięciu mbar i realnie zmniejsza porowatość gazową, ale nie zastępuje poprawnego odpowietrzenia. Szerzej rozwijam to w materiale o porowatości w odlewach HPDC.

Jak dobierać siłę zwarcia, masę strzału i powierzchnię rzutu?

Siłę zwarcia dobiera się do powierzchni rzutu odlewu wraz z układem wlewowym i przelewami oraz do ciśnienia panującego w metalu, z zapasem bezpieczeństwa. Zbyt mała siła powoduje rozchylenie podziału i zalewki; zbyt duża nie naprawi złego odpowietrzenia (NADCA, 2024).

Jak policzyć wymaganą siłę zwarcia?

Punkt wyjścia to iloczyn powierzchni rzutu na płaszczyznę podziału i ciśnienia metalu w formie, powiększony o rezerwę – w praktyce rzędu 20-30% ponad wartość obliczoną. Do powierzchni rzutu wlicza się odlew, wlew, przelewy i kanały odpowietrzające, co bywa pomijane przy szybkiej wycenie.

Parametr	Co opisuje	Skutek zaniżenia	Skutek zawyżenia
Siła zwarcia	Docisk połówek formy	Zalewki, rozchylenie podziału	Przewymiarowana maszyna, wyższy koszt godziny
Masa strzału	Porcja metalu na cykl	Niedolew, niedopełniony wlewek	Wypływ z tulei, zwiększony złom obiegowy
Powierzchnia rzutu	Rzut odlewu + wlew + przelewy	Błędny dobór tonażu	Nadmiarowy dobór maszyny
Prędkość II fazy	Tempo napełniania wnęki	Niedolewy, zimne złącza	Erozja formy, przyklejenia, turbulencja
Ciśnienie intensyfikacji	Docisk w czasie krzepnięcia	Jamy skurczowe	Zalewki, obciążenie formy
Temperatura formy	Bilans cieplny cyklu	Zimne złącza, krótkie wypełnienie	Przyklejenia, wydłużony cykl, deformacje

Dlaczego lepiej ustalać okno procesu niż jeden nastaw?

Bo pojedyncza wartość nominalna nie mówi nic o marginesie. Z prowadzonych przeze mnie uruchomień wynika prosta zasada: dopóki nie znasz granic, przy których pojawia się wada, nie wiesz, jak blisko krawędzi pracujesz na co dzień.

• Zrób próby brzegowe – prędkość II fazy w kilku poziomach, oceń detal po każdym.
• Rejestruj krzywą wtrysku dla każdego strzału i archiwizuj razem z numerem partii.
• Zapisuj temperaturę metalu w piecu i temperaturę formy w wybranych punktach.
• Zmieniaj jeden parametr na raz – inaczej nie przypiszesz przyczyny.
• Dokumentuj każdą korektę wraz z datą, zmianą i operatorem.

Konkretne wartości ciśnień, prędkości i czasów muszą wynikać z projektu odlewu, stopu, formy i prób technologicznych – nie ma jednej uniwersalnej tabeli nastawów dla wszystkich maszyn.

Do jakich stopów i odlewów stosuje się zimną komorę?

Zimna komora obsługuje przede wszystkim stopy aluminium (AlSi9Cu3, AlSi10Mg), w wybranych zastosowaniach magnez, a rzadziej stopy miedzi – mosiądze i brązy. Dobór zależy od temperatury topienia, agresywności stopu wobec stali formy, masy detalu i wymagań jakościowych (NADCA, 2024).

Jakie detale najczęściej wychodzą z zimnej komory?

Typowe produkty to odlewy cienkościenne o dużej powierzchni i skomplikowanej geometrii, produkowane w seriach od kilkudziesięciu tysięcy sztuk rocznie.

• Motoryzacja – korpusy przekładni, obudowy skrzyń, wsporniki, elementy zawieszenia, obudowy falowników w napędach elektrycznych.
• Elektronika i telekomunikacja – obudowy sterowników, radiatory z żebrowaniem o podziałce kilku milimetrów.
• Elektronarzędzia – korpusy przekładni, uchwyty, pokrywy silnika.
• Oświetlenie LED – odlewy pełniące funkcję konstrukcyjną i chłodzącą jednocześnie.
• AGD i armatura – pokrywy, korpusy pomp, obudowy zaworowe.

Magnez (AZ91D) daje odlewy o gęstości ok. 1,8 g/cm³ i bywa prowadzony zarówno w gorącej, jak i zimnej komorze – przy zimnej komorze wymaga jednak kontroli atmosfery ochronnej i procedur przeciwpożarowych dla wiórów oraz osadów. Stopy miedzi technicznie się odlewa, ale temperatura powyżej 900 °C skraca życie formy tak bardzo, że ekonomia często przegrywa z kokilą.

Czy zimna komora opłaca się przy małych seriach?

Nie w typowych przypadkach. Forma ciśnieniowa ze stali do pracy na gorąco, wraz z próbami technologicznymi i optymalizacją, to inwestycja rozkładana na dziesiątki tysięcy sztuk.

• Przy seriach kilkuset sztuk zwykle wygrywa odlewanie ciśnieniowe aluminium zastąpione formą piaskową lub kokilą grawitacyjną.
• Prototypy szybciej i taniej wychodzą z form piaskowych drukowanych 3D albo z obróbki CNC z bloku.
• Przy seriach rzędu 5-20 tys. sztuk warto policzyć wariant kokili z rdzeniami piaskowymi.
• HPDC wygrywa, gdy liczy się cienka ścianka, powtarzalność wymiarowa i cykl – a wolumen za tym stoi.

Jak kontrolować jakość odlewów z maszyny zimnokomorowej?

Kontrola jakości HPDC opiera się na czterech warstwach: monitoringu procesu (krzywa wtrysku, temperatury), kontroli wymiarowej wobec norm i rysunku, badaniach nieniszczących (RTG, próba szczelności) oraz analizie przekrojów dla detali krytycznych. Wymagania wymiarowe odlewu określa się w dokumentacji technicznej z odniesieniem do normy (ISO 8062-3:2023).

Jakie metody kontroli stosować i kiedy?

Dobór metody zależy od funkcji detalu. Obudowa dekoracyjna nie wymaga tego samego reżimu co korpus, który ma trzymać ciśnienie oleju.

1. Kontrola wizualna 100% – zalewki, niedolewy, przyklejenia, ślady wypychaczy; szybka i najtańsza bariera.
2. Pomiar wymiarowy – suwmiarka i sprawdziany na linii, współrzędnościowa maszyna pomiarowa lub skan 3D dla pierwszych sztuk i okresowych kontroli.
3. Próba szczelności – dla korpusów ciśnieniowych, powietrzem lub helem, z zapisem wyniku na sztukę.
4. RTG lub tomografia – wykrywa jamy skurczowe i pory wewnętrzne, obowiązkowa dla części odpowiedzialnych.
5. Analiza przekrojów (metalografia) – przy uruchomieniu i przy zmianie parametrów, do oceny rozkładu porowatości i struktury.
6. Analiza składu chemicznego – spektrometr iskrowy z kontrolą zawartości Fe, Cu, Mg w kolejnych wsadach.

„Specyfikacja odlewu ciśnieniowego powinna obejmować materiał, tolerancje wymiarowe, wymagania jakościowe oraz uzgodnione kryteria akceptacji wad – określone wspólnie przez odlewnię i odbiorcę na etapie projektu.” — NADCA, Product Specification Standards for Die Castings, 2024

Co zużywa się najszybciej w maszynie zimnokomorowej?

Najkrócej żyją elementy pracujące w bezpośrednim kontakcie z ciekłym metalem: tłok z pierścieniami i tuleja wtryskowa. Dalej idą wypychacze, dysze natrysku i wkładki formy w strefie wlewu.

• Pierścienie tłoka – wymiana planowa; objaw zużycia to spadek ciśnienia w tulei i wzrost rozrzutu krzywej wtrysku.
• Tuleja – owalizacja i rysy wzdłużne; skutkiem są zacięcia tłoka i wypływy metalu.
• Wkładki wlewowe – erozja i przyklejenia w strefie największej prędkości metalu.
• Wypychacze i tuleje wypychaczy – zapiekanie się środka rozdzielającego, zatarcia, złamania.
• Kanały chłodzenia – zakamienienie obniża wymianę ciepła, forma „chodzi gorąco” mimo poprawnych nastaw.
• Dysze natrysku – zatkane dysze dają lokalne przegrzania i przyklejenia; kontrola wizualna raz na zmianę wystarcza.

W przypadkach, które prowadziłem, prewencja awarii zaczynała się zawsze od trzech rzeczy: powtarzalnej temperatury formy, czystego i odgazowanego stopu oraz zdyscyplinowanego smarowania. Reszta to konsekwencja. Szersze ujęcie procedur zebrałem w tekście o kontroli jakości odlewów.

Jakie są typowe problemy eksploatacyjne maszyn zimnokomorowych?

Najczęstsze problemy eksploatacyjne to porowatość gazowa, jamy skurczowe, zalewki, niedolewy, zimne złącza i przyklejenia do formy. Ich przyczyny leżą zwykle w parametrach wtrysku, temperaturze metalu i formy, odpowietrzeniu albo w projekcie układu wlewowego – rzadziej w samej prasie.

Jak powiązać wadę odlewu z przyczyną w maszynie?

Diagnostyka idzie od objawu do parametru. Poniższe skojarzenia sprawdzają się w większości uruchomień, choć zawsze trzeba je potwierdzić na konkretnym detalu.

• Porowatość gazowa rozproszona – wodór w kąpieli, brak odgazowania, nadmiar środka rozdzielającego, zła faza pierwsza.
• Jama skurczowa w grubym węźle – za niskie ciśnienie doprasowania, za krótki czas doprasowania, zamarznięty wlew.
• Zalewka na podziale – za mała siła zwarcia, zużyty podział, przewymiarowane ciśnienie intensyfikacji.
• Niedolew cienkiego żebra – za wolna II faza, za niska temperatura formy, zatkane odpowietrzenie.
• Zimne złącze – zbyt długa przerwa między zalaniem tulei a strzałem, zimny metal.
• Przyklejenie (soldering) – przegrzana strefa wlewu, wysoka zawartość Fe poza zakresem, uszkodzona powłoka wkładki.
• Deformacja przy wypychaniu – za wczesne otwarcie formy, nierówny układ wypychaczy.

Jak zaplanować utrzymanie ruchu, żeby nie tracić zmian?

Plan opiera się na trzech horyzontach: czynności zmianowe, tygodniowe i przeglądy planowe wiązane z liczbą strzałów, nie z kalendarzem.

1. Co zmianę – kontrola dysz natrysku, poziomu i temperatury metalu, czystości otworu zalewowego, stanu odpowietrzeń.
2. Co tydzień – przegląd pierścieni tłoka, kontrola szczelności hydrauliki, sprawdzenie ciśnienia azotu w akumulatorze.
3. Co N tysięcy strzałów – wymiana elementów zużywalnych według licznika cykli maszyny, z zapisem w karcie formy.
4. Przy każdej zmianie formy – kontrola kanałów chłodzenia i wypychaczy przed montażem, nie po awarii.
5. Rocznie – weryfikacja czujników ciśnienia i położenia oraz kalibracja pirometrów.

Porównanie z technologią bliźniaczą opisałem osobno – jeśli rozważasz cynk lub lekkie detale magnezowe, zobacz materiał o tym, jak pracuje maszyna gorącokomorowa. Wybór między nimi rozstrzyga stop i masa detalu, nie preferencja odlewni.

Najczęściej zadawane pytania

Co to jest maszyna zimnokomorowa do HPDC?

To maszyna do odlewania ciśnieniowego, w której ciekły metal jest dozowany do oddzielnej tulei wtryskowej, a następnie tłok wtłacza go do formy metalowej pod wysokim ciśnieniem. Układ wtryskowy nie jest stale zanurzony w kąpieli metalowej, co odróżnia ją od maszyny gorącokomorowej. Rozwiązanie to jest standardem dla stopów aluminium.

Jakie metale odlewa się na maszynie zimnokomorowej?

Najczęściej stopy aluminium, takie jak AlSi9Cu3 i AlSi10Mg, a w wybranych zastosowaniach magnez oraz niektóre stopy miedzi. Dobór zależy od temperatury topienia, agresywności stopu wobec stali formy, masy detalu i wymagań jakościowych. Przy stopach miedzi trzeba liczyć się z bardzo szybkim zużyciem formy.

Po co w zimnej komorze pierwsza i druga faza wtrysku?

Pierwsza faza przesuwa metal przez tuleję ruchem kontrolowanym, wypychając powietrze przed frontem i ograniczając jego uwięzienie. Druga faza szybko wypełnia wnękę formy, zanim metal straci płynność i utworzy zimne złącza. Punkt przełączenia między fazami wyznacza się z objętości układu wlewowego.

Co oznacza siła zwarcia maszyny HPDC?

Siła zwarcia to siła utrzymująca połówki formy zamknięte podczas wtrysku metalu, podawana zwykle w tonach. Dobiera się ją do powierzchni rzutu odlewu razem z wlewem i przelewami oraz do ciśnienia panującego w formie, z rezerwą rzędu 20-30%. Za mała siła objawia się zalewkami na płaszczyźnie podziału.

Jakie są najczęstsze wady odlewów z zimnej komory?

Typowe problemy to porowatość gazowa, jamy skurczowe, niedolewy, zimne złącza, zalewki i przyklejenia do formy. Ich przyczyny leżą zwykle w parametrach wtrysku, temperaturze metalu i formy, odpowietrzeniu lub projekcie formy. Sama zimna komora nie eliminuje porowatości – ogranicza ją poprawnie dobrany proces wraz z odgazowaniem i ewentualnym układem próżniowym.

Czy maszyna zimnokomorowa nadaje się do małych serii?

Technicznie tak, ale ekonomicznie HPDC zwykle wymaga serii uzasadniającej koszt formy stalowej i prób technologicznych. Przy kilkuset sztukach warto porównać formę piaskową, kokilę grawitacyjną, druk 3D form piaskowych lub obróbkę CNC z bloku. Próg opłacalności zależy od geometrii detalu i wymaganych tolerancji.

Jaka jest różnica między maszyną zimnokomorową a gorącokomorową?

W gorącej komorze układ podający metal jest zanurzony w kąpieli i pracuje z nią stale, w zimnej – metal jest dozowany porcjami do oddzielnej tulei. Gorąca komora sprawdza się przy cynku i części stopów magnezu, zimna przy aluminium, którego ciekła kąpiel rozpuszcza żelazo ze stalowego osprzętu.

Jakie tolerancje wymiarowe można uzyskać w HPDC?

Tolerancje odlewów ciśnieniowych określa się w dokumentacji technicznej, najczęściej z odniesieniem do normy ISO 8062-3:2023 dla tolerancji wymiarowych i geometrycznych odlewów lub do specyfikacji NADCA. Konkretna klasa zależy od wymiaru nominalnego, położenia względem płaszczyzny podziału i tego, czy wymiar jest kształtowany przez ruchome rdzenie. Wartości należy uzgadniać z odlewnią na etapie projektu, przed wykonaniem formy.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008, ISBN 978-0-87170-711-6 – technologia HPDC, materiały, krzepnięcie i jakość odlewów.
2. NADCA, Product Specification Standards for Die Castings, 2024 – standardy projektowania, specyfikacji i tolerancji odlewów ciśnieniowych.
3. ISO, ISO 8062-3:2023 – Geometrical product specifications (GPS) – Dimensional and geometrical tolerances for moulded parts, 2023.
4. VDG – Verein Deutscher Giessereifachleute, guss.de, materiały branżowe niemieckiego przemysłu odlewniczego, 2024.
5. Dokumentacja techniczna producentów maszyn HPDC (m.in. Bühler, Frech, Italpresse Gauss) – parametry katalogowe siły zwarcia, masy strzału i wyposażenia celi; dane należy weryfikować przed każdym doborem maszyny.

Dane sprawdzone: lipiec 2026. Parametry katalogowe maszyn, aktualne wydania standardów NADCA oraz norm tolerancji odlewów zmieniają się – przed doborem maszyny i zapisaniem wymagań w umowie zweryfikuj je u producenta i w aktualnym wydaniu normy. Treść ma charakter techniczno-informacyjny i nie zastępuje konsultacji z technologiem odlewnikiem ani analizy symulacyjnej konkretnego odlewu.
