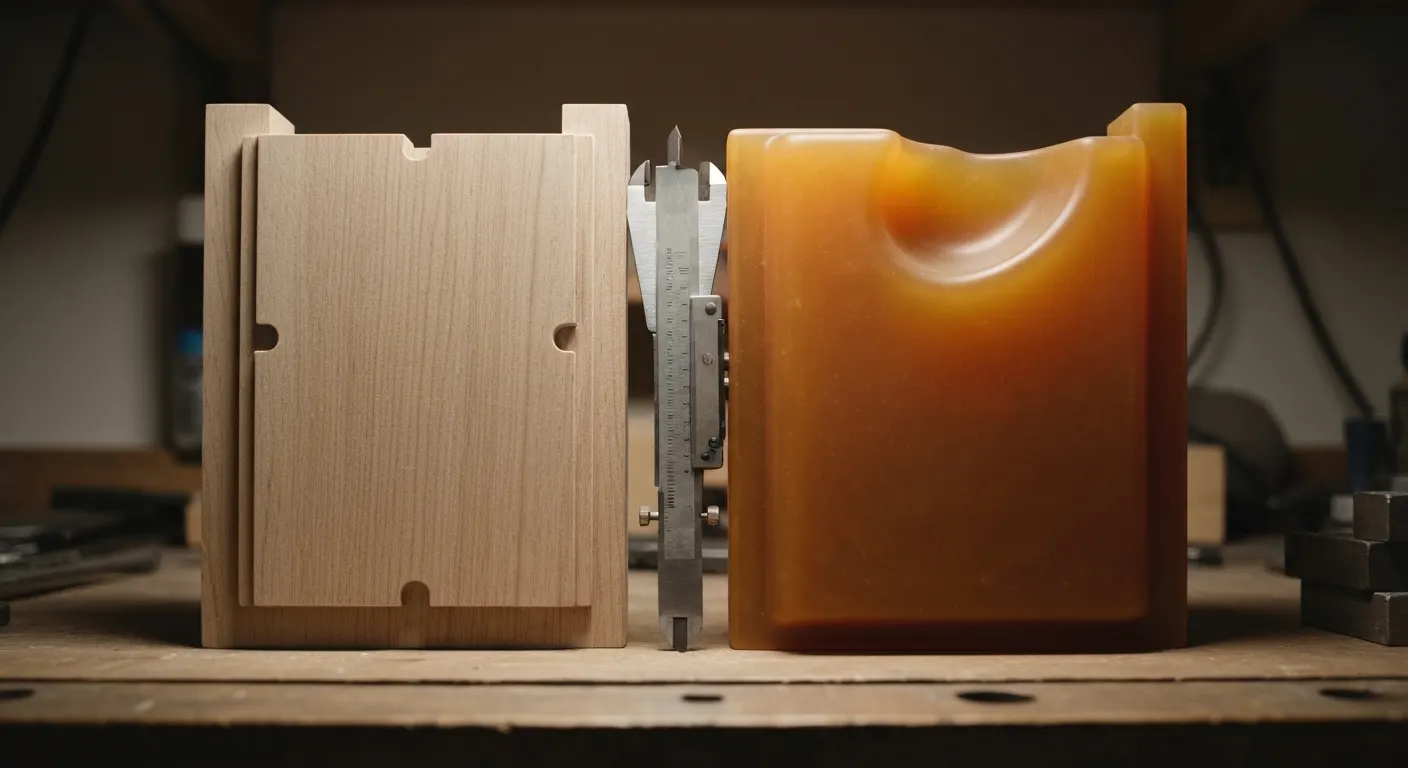

Model drewniany czy żywiczny – porównanie dokładności, trwałości i kosztów

Rola modelu odlewniczego w wykonaniu formy i jakości odlewu

Model odlewniczy to fizyczne oprzyrządowanie odwzorowujące kształt przyszłego odlewu powiększony o naddatek skurczowy, naddatek obróbkowy i pochylenia modelowe, wykonywane najczęściej z drewna albo z żywicy poliuretanowej lub epoksydowej. To on decyduje o wnęce formy – a błąd modelu powtórzy się w każdej sztuce serii, bo forma piaskowa jest jednorazowa, model nie (ASM Handbook Vol. 15: Casting, ASM International, 2008).

W modelarniach, z którymi współpracuję, najczęstszy spór przy zamówieniu oprzyrządowania nie dotyczy geometrii, tylko materiału. Klient patrzy na fakturę za model. Odlewnia patrzy na to, ile razy ten model wjedzie w formierkę i ile poprawek zażąda technolog po pierwszym wytopie. To dwie różne matematyki i dopiero ich zderzenie daje sensowną decyzję.

Czym różni się model, rdzennica, płyta modelowa i znaki rdzeniowe?

Model tworzy zewnętrzny obrys odlewu w masie formierskiej, rdzennica służy do wykonania rdzenia, który odwzorowuje wnętrze detalu. Płyta modelowa scala model z układem wlewowym na wspólnej podstawie, a znaki rdzeniowe to wypustki bazujące rdzeń we wnęce formy.

• Model – odwzorowuje kształt zewnętrzny, wyjmowany z formy przed zalaniem, dlatego wymaga pochyleń odformowania rzędu 1-3° na powierzchniach pionowych.
• Rdzennica – narzędzie do wykonania rdzenia; jej dokładność decyduje o grubości ścianki, więc przy cienkościennych korpusach ma większe znaczenie niż sam model.
• Płyta modelowa – nośnik modelu i układu wlewowego, przy formowaniu maszynowym musi być sztywna i płaska, bo jej ugięcie przenosi się na całą serię.
• Znaki rdzeniowe – bazują rdzeń; zbyt luźne dają przesunięcie ścianki, zbyt ciasne uniemożliwiają zamknięcie formy.
• Układ wlewowy – wlew główny, belka rozprowadzająca i wlewy doprowadzające często są integralną częścią płyty modelowej, nie osobnym elementem.

Norma EN 12890 (CEN, 2000) traktuje modele, oprzyrządowanie modelowe i rdzennice łącznie, jako element specyfikacji procesu formowania – status krajowego odpowiednika i ewentualnych nowelizacji warto sprawdzić w katalogu PKN przed powołaniem się na nią w umowie.

Czy dokładny model gwarantuje dokładny odlew?

Nie. Model wyznacza punkt startowy, ale końcowe wymiary zależą od skurczu stopu, zagęszczenia masy formierskiej, sztywności skrzynek, stabilności rdzenia i temperatury zalewania. Cytując wprost: dokładny model jest warunkiem koniecznym, ale nie wystarczającym dobrej powtarzalności wymiarowej odlewu.

• Skurcz żeliwa szarego przyjmuje się orientacyjnie na poziomie ok. 1%, żeliwa sferoidalnego 0,5-1%, staliwa ok. 2%, stopów aluminium ok. 1,2-1,5% – wartości dobiera technolog do konkretnej geometrii.
• Niedostateczne ubicie masy w narożach powoduje rozepchnięcie wnęki i wymiar większy od modelu – żaden CNC tego nie naprawi.
• Przesunięcie rdzenia na znakach daje zmienną grubość ścianki nawet przy idealnej rdzennicy.
• Paczenie po krzepnięciu, szczególnie w odlewach płaskich i żebrowanych, potrafi przekroczyć tolerancję wykonania modelu o rząd wielkości.

Więcej o samych naddatkach opisałem w tekście o naddatkach odlewniczych, a wpływ zagęszczenia opisuje osobny materiał o masach formierskich.

Model drewniany: zalety, ograniczenia i typowe zastosowania

Model drewniany to oprzyrządowanie wykonane z drewna litego, drewna klejonego warstwowo lub sklejki modelarskiej, charakteryzujące się niskim kosztem wejścia, krótkim czasem wykonania i łatwością korekty ręcznej. Sprawdza się przy prototypach, krótkich seriach i dużych gabarytach, gdzie wykonanie odpowiednika z żywicy byłoby nieproporcjonalnie drogie.

Kiedy warto wybrać model drewniany?

Wybierz drewno, gdy planujesz od 1 do kilkunastu zaformowań, odlew ma dużą masę lub gabaryt powyżej mniej więcej metra, a detal i tak trafi na obrabiarkę. W takich zleceniach dopłata do żywicy nie zwróci się ani w dokładności, ani w trwałości.

• Prototypy i pierwsze próby technologiczne – technolog jeszcze zmienia układ wlewowy, więc model musi być tani do przerobienia.
• Odlewy remontowe – koło pasowe, korpus pompy, pokrywa przekładni odtwarzane z uszkodzonego detalu, zwykle jedna sztuka.
• Duże gabaryty – segmentowe modele korpusów maszyn, gdzie liczy się masa własna modelu i możliwość ręcznego dopasowania na formierni.
• Odlewnictwo artystyczne – modele rzeźb i detali architektonicznych, gdzie i tak dominuje praca ręczna modelarza.
• Krótkie serie żeliwa szarego – 5-20 sztuk z jednego modelu to typowy zakres, w którym drewno wystarcza bez zastrzeżeń.

Jak wilgotność i naprawy zmieniają powtarzalność wymiarową?

Drewno pracuje wraz ze zmianą wilgotności – pęcznieje i kurczy się głównie w poprzek włókien, dlatego model przechowywany w nieogrzewanej hali potrafi zmienić wymiar między sezonem grzewczym a latem. To zjawisko materiałowe, nie wada wykonania.

• Modelarnie stosują drewno klejone warstwowo z przeciwstawnym układem włókien właśnie po to, żeby ograniczyć paczenie płaskich płyt.
• Lakier poliuretanowy lub żywica na powierzchni pełni podwójną rolę: zamyka pory przed wilgocią i ułatwia wyjmowanie modelu z masy.
• Krawędzie i naroża wycierają się najszybciej – po serii kilkudziesięciu zaformowań ostry naroż zamienia się w zaokrąglenie, a odlew traci ostrość detalu.
• Każda naprawa szpachlą lub wklejką jest lokalną zmianą wymiaru, więc po korekcie model trzeba przemierzyć, a nie tylko obejrzeć.
• Modele przechowuj poziomo, podparte na całej długości, w suchym pomieszczeniu – oparty o ścianę model płyty po roku bywa wygięty nie do naprawienia.

„Pattern equipment must account for shrinkage, machining allowance, draft, and the distortion that occurs during solidification; the pattern is the first source of dimensional error in the casting chain.” – ASM Handbook Volume 15: Casting, ASM International, 2008

Z mojej praktyki: model drewniany jest rozsądnym wyborem wtedy, gdy odlew i tak przechodzi obróbkę skrawaniem powierzchni funkcyjnych. Jeśli klient oczekuje gotowej powierzchni surowej w wąskiej tolerancji, drewno zaczyna być kosztowne – nie ceną, tylko brakami.

Model żywiczny: dokładność, odporność i produkcja CNC

Model żywiczny to oprzyrządowanie wykonane z płyt modelarskich poliuretanowych, żywic epoksydowych lub odlewanych mas polimerowych, zwykle frezowane CNC z modelu CAD. Wyróżnia go stabilność wymiarowa niezależna od wilgotności, twarda i gładka powierzchnia oraz powtarzalność geometrii przy dużej liczbie zaformowań.

Co daje płyta modelarska i obróbka CNC?

Frezowanie CNC z pliku CAD eliminuje pośrednika w postaci ręcznego trasowania, dzięki czemu geometria modelu odpowiada modelowi bryłowemu z naniesionym skurczem, a powtórzenie identycznego modelu sprowadza się do ponownego uruchomienia programu.

• Płyty poliuretanowe – dostępne w gęstościach mniej więcej od 0,2 do 1,2 g/cm³; lżejsze na modele wystawowe i prototypy, cięższe na oprzyrządowanie produkcyjne.
• Żywice epoksydowe z wypełniaczem – stosowane na wkładki narażone na ścieranie i na powierzchnie robocze płyt modelowych.
• Cienkie żebra i małe promienie – żywica pozwala odtworzyć żebro o grubości kilku milimetrów, którego w drewnie po prostu nie da się utrzymać.
• Powtarzalność wielogniazdowa – przy 4 czy 8 gniazdach na płycie różnice między gniazdami są funkcją programu CNC, a nie zręczności modelarza.
• Archiwizacja – plik CAD i program obróbkowy to realny backup modelu; przy drewnie backupem jest tylko drugi fizyczny model.

Kiedy dopłata do żywicy ma sens ekonomiczny?

Dopłata zwraca się wtedy, gdy zamówienie jest powtarzalne (na przykład partia wracająca co kwartał), geometria jest wymagająca wymiarowo, a koszt jednego braku lub przestoju formierni przewyższa różnicę w cenie oprzyrządowania. Przy jednorazowym odlewie remontowym zwykle się nie zwraca.

• Seria powtarzana cyklicznie – model musi wytrzymać kilka kampanii produkcyjnych bez korekt między nimi.
• Odlewy ze stopów aluminium i brązu o cienkich ściankach, gdzie każdy milimetr naddatku obniża opłacalność.
• Detale, w których braki wykrywa się dopiero po obróbce – koszt złomowania obrobionego odlewu jest wielokrotnie wyższy niż surowego.
• Formowanie maszynowe z intensywnym prasowaniem lub wstrząsaniem, obciążające model bardziej niż formowanie ręczne.
• Zlecenia z wymaganiem dokumentacji oprzyrządowania – plik CAD i protokół pomiarowy są łatwiejsze do utrzymania przy modelu frezowanym.

Ograniczenia też są realne. Bez porządnej dokumentacji CAD z naniesionym skurczem model żywiczny traci główną przewagę, a punktowe uderzenie widłami wózka wykrusza narożnik twardej żywicy szybciej niż w drewnie, które się zgniata. Żywica jest twardsza, ale nie jest niezniszczalna.

Dokładność wymiarowa: co wynika z modelu, a co z procesu odlewania

Tolerancje gotowego odlewu opisuje ISO 8062-3:2023, definiująca klasy tolerancji wymiarowych DCTG i naddatków obróbkowych RMA – norma odnosi się do odlewu jako wyrobu, a nie do dokładności wykonania modelu. Model musi być na tyle dokładny, żeby uzgodniona klasa była osiągalna, ale sam jej nie gwarantuje (źródło: ISO 8062-3:2023).

Jak wilgotność, stabilność materiału i obróbka CNC zmieniają tolerancje?

Materiał modelu wpływa na tolerancje przez dwa mechanizmy: zmienność wymiaru w czasie i tempo zużycia powierzchni roboczych. Żywica praktycznie nie reaguje na wilgotność powietrza, drewno reaguje – i to jest główna różnica, a nie sama dokładność pierwszego wykonania.

1. Ustal wymiary krytyczne i powierzchnie bazowe jeszcze na etapie rysunku, zanim modelarnia zacznie cokolwiek frezować.
2. Nanieś skurcz właściwy dla stopu i geometrii – dla żeliwa sferoidalnego inny na ściankach swobodnych, inny na wymiarach blokowanych rdzeniem.
3. Zaplanuj pochylenia odformowania z uwzględnieniem wysokości ścianki; im wyższa, tym większy realny przyrost wymiaru u podstawy.
4. Wykonaj model, a potem protokół pomiarowy – bez pomiaru odbiorczego dyskusja po pierwszym wytopie sprowadza się do domysłów.
5. Po pierwszej serii zmierz odlew, porównaj z modelem i dopiero wtedy koryguj oprzyrządowanie, nie odwrotnie.

Kiedy dokładniejszy model nie poprawi gotowego odlewu?

Wtedy, gdy dominującym źródłem rozrzutu jest proces, nie oprzyrządowanie. Jeśli rozrzut wymiarów w serii wynika z zagęszczania masy formierskiej, przesunięcia rdzenia albo paczenia po wybiciu, zamiana modelu drewnianego na żywiczny poprawi trwałość, ale nie tolerancję.

• Odlewy o dużej masie i cienkich żebrach paczą się w trakcie stygnięcia niezależnie od jakości modelu.
• Formowanie ręczne w masie syntetycznej daje naturalny rozrzut zagęszczenia, którego model nie kompensuje.
• Przy dużych naddatkach obróbkowych – typowych dla klas RMA o luźniejszych wymaganiach – dokładność modelu i tak zniknie pod nożem.
• Kilkuczęściowe rdzenie sklejane w zestaw wnoszą własny łańcuch tolerancji, często większy niż tolerancja modelu.

Praktyczny wniosek: klasę tolerancji, wymiary krytyczne i bazy uzgadniaj z odlewnią przed zamówieniem oprzyrządowania. Szczegóły klasyfikacji opisałem w materiale o tolerancjach odlewów oraz w tekście o odlewaniu w formach piaskowych.

Trwałość i serwis: ile formowań wytrzyma model

Trwałość modelu mierz liczbą zaformowań, nie latami. Żywica poliuretanowa i epoksydowa lepiej znosi powtarzalne ubijanie oraz tarcie masy formierskiej niż drewno, ale konkretnej liczby cykli nie da się podać bez znajomości materiału płyty, rodzaju masy, sposobu formowania i kultury obsługi na formierni.

Co zużywa model najszybciej?

Najszybciej zużywają się miejsca kontaktu z masą pod obciążeniem: naroża, krawędzie podziału, znaki rdzeniowe i strefy intensywnie ubijane wokół wlewów. Powierzchnie płaskie wytrzymują wielokrotnie dłużej.

• Ścieranie kwarcem – masa formierska z piasku kwarcowego działa jak papier ścierny; w drewnie widać to po utracie połysku lakieru, w żywicy po matowieniu powierzchni.
• Uderzenia mechaniczne – zbijanie modelu z formy młotkiem to najczęstsza przyczyna trwałych uszkodzeń krawędzi, niezależna od materiału.
• Zużycie znaków rdzeniowych – luz na znaku rośnie stopniowo i objawia się przesunięciem rdzenia dopiero po kilkudziesięciu formach.
• Złe magazynowanie – stertowanie modeli jeden na drugim niszczy więcej oprzyrządowania niż eksploatacja.
• Wilgoć i temperatura – drewno paczy się w nieogrzewanej hali, żywica jest obojętna, ale klejone wkładki mogą odspoić się przy szoku termicznym.

Czy model drewniany można naprawiać?

Tak, i to zwykle taniej niż żywiczny. Ubytki uzupełnia się wklejką z tego samego gatunku drewna lub szpachlą epoksydową, potem doszlifowuje i lakieruje ponownie. Przy żywicy naprawa to najczęściej wklejenie nowej wkładki i frezowanie korekcyjne z zachowaniem baz.

1. Zabezpiecz i zmierz stan wyjściowy – zdjęcie plus pomiar wymiarów krytycznych przed jakąkolwiek ingerencją.
2. Usuń uszkodzony materiał do zdrowego podłoża, nie szpachluj po wykruszonej warstwie.
3. Wklej materiał z zapasem, żeby zostawić naddatek na obróbkę korekcyjną.
4. Odtwórz wymiar od uzgodnionej bazy, a nie od sąsiedniej powierzchni, która też mogła się zużyć.
5. Zabezpiecz powierzchnię lakierem lub żywicą i wpisz naprawę do karty modelu.

W przypadkach, które prowadziłem, awaria modelu zatrzymywała formowanie prawie wyłącznie wtedy, gdy nie było modelu zapasowego ani dokumentacji regeneracyjnej. Sam model rzadko pęka nagle. Zwykle degraduje się stopniowo, a nikt tego nie zauważa, bo nikt nie liczy zaformowań.

Koszt całkowity: wykonanie, korekty, magazynowanie i przestoje

Koszt oprzyrządowania licz na zaakceptowany odlew, nie na fakturę za model. Cena wykonania to zwykle mniejsza część rachunku przy produkcji powtarzalnej – resztę tworzą korekty, braki, przestoje formierni, regeneracje i ewentualne odtworzenie modelu od zera. Konkretne stawki modelarni zmieniają się z kwartału na kwartał i wymagają wyceny u wykonawcy.

Jak porównać koszt wykonania, napraw i eksploatacji?

Zestaw cztery pozycje dla obu wariantów: wykonanie, przewidywane korekty po pierwszej serii, koszt braków wynikających z utraty geometrii oraz koszt przestoju, gdy model wypada z obiegu. Dopiero suma pokazuje realną różnicę.

Kryterium	Model drewniany	Model żywiczny (PU/epoksyd)	Hybryda drewno + wkładki
Koszt wykonania	Najniższy	Wyższy, rośnie z czasem CNC	Pośredni
Czas realizacji	Krótki przy prostej geometrii	Zależny od CAD i kolejki CNC	Zbliżony do drewnianego
Stabilność wymiarowa	Wrażliwa na wilgotność	Praktycznie niewrażliwa	Wysoka w strefach krytycznych
Odporność na ścieranie	Ograniczona, krawędzie zaokrąglają się	Wysoka na powierzchniach roboczych	Wysoka tam, gdzie wstawiono żywicę
Łatwość korekty	Bardzo duża, ręcznie na formierni	Wymaga frezowania od baz	Duża na drewnie, ograniczona na wkładkach
Odtworzenie kopii	Ręczne, kosztowne	Powtórzenie programu CNC	Częściowo powtarzalne
Typowy zakres serii	Prototyp, kilka-kilkanaście form	Serie powtarzalne, produkcja cykliczna	Serie średnie i rosnące

Dane orientacyjne, porównanie jakościowe – konkretne ceny i czasy sprawdzaj u modelarni, stan na III kwartał 2026.

Kiedy sprawdza się model hybrydowy?

Wtedy, gdy duża część geometrii jest niekrytyczna, a zużycie koncentruje się w kilku miejscach. Korpus wykonujesz z drewna klejonego, a strefy narażone – naroża podziału, znaki rdzeniowe, okolice wlewu, powierzchnie bazowe – z żywicy lub wkładek polimerowych.

• Prototyp, 1 sztuka – drewno, bez wyjątków; dopłata do żywicy nie ma z czego się zwrócić.
• Seria 10 sztuk jednorazowo – drewno z lakierowaniem i przeglądem po piątej formie.
• Seria powtarzana kwartalnie – żywica albo hybryda; liczy się to, że model wraca do pracy bez korekt.
• Odlew z dużą obróbką CNC – drewno wystarcza, bo naddatek pochłania rozrzut, chyba że masa odlewu ma znaczenie kosztowe.
• Odlew cienkościenny z aluminium – żywica; naddatek nie jest tu buforem, tylko stratą materiału i wagi.

„Tooling decisions should be based on the total cost per acceptable casting over the expected production life, not on the initial cost of the pattern.” – praktyka opisywana w materiałach branżowych American Foundry Society, 2024

Checklista dla konstruktora i zamawiającego odlew

Zanim wyślesz zapytanie do modelarni, uzgodnij z odlewnią pięć rzeczy: przewidywaną liczbę zaformowań, klasę tolerancji według ISO 8062-3:2023, wymiary krytyczne i bazy, sposób formowania (ręczne czy maszynowe) oraz to, kto odpowiada za regenerację modelu. Te pięć odpowiedzi rozstrzyga wybór materiału szybciej niż jakikolwiek cennik.

Co przygotować przed zamówieniem oprzyrządowania?

1. Rysunek lub model 3D z jednoznacznie oznaczonymi powierzchniami obrabianymi i surowymi.
2. Deklarowana wielkość serii i horyzont czasowy – jednorazowo czy z powtórzeniami.
3. Uzgodniony skurcz dla konkretnego stopu, potwierdzony przez technologa odlewni, nie przyjęty z tabeli.
4. Klasa tolerancji DCTG i naddatek RMA wpisane do zamówienia, a nie domyślne.
5. Ustalenie, czy model ma zawierać układ wlewowy na płycie modelowej, czy będzie on wykonywany osobno.
6. Zapis o protokole pomiarowym modelu i o warunkach magazynowania po zakończeniu serii.
7. Wskazanie właściciela dokumentacji CAD – to on może odtworzyć model po awarii.

Więcej o typach oprzyrządowania zebrałem w przeglądzie modeli odlewniczych. Decyzja drewno kontra żywica sprowadza się do jednego pytania: ile razy ten kształt ma jeszcze powstać. Jedna sztuka – drewno. Powtarzalna produkcja z wąskimi wymiarami – żywica. Wszystko pomiędzy to obszar dla hybrydy i rozmowy z technologiem odlewni, bo to on zna zachowanie własnej masy formierskiej lepiej niż jakakolwiek tabela.

Najczęściej zadawane pytania

Czy model żywiczny jest dokładniejszy od drewnianego?

Zwykle tak w zakresie utrzymania geometrii w czasie, szczególnie po obróbce CNC z modelu CAD i przy większej liczbie zaformowań. Dokładność samego pierwszego wykonania bywa porównywalna u dobrego modelarza. Różnica ujawnia się po dziesiątkach form i po zmianie sezonu w magazynie, gdy drewno zdąży zareagować na wilgotność.

Kiedy wybrać model drewniany?

Przy prototypach, odlewach remontowych, dużych gabarytach i krótkich seriach, gdzie liczy się niski koszt wejścia i szybka korekta na formierni. Warunkiem jest zabezpieczenie powierzchni lakierem, kontrola wilgotności w magazynie i przegląd wymiarów po każdej większej naprawie. Dla odlewów przechodzących pełną obróbkę skrawaniem drewno zwykle w zupełności wystarcza.

Kiedy opłaca się model żywiczny?

Gdy zamówienie wraca cyklicznie, geometria jest wymagająca wymiarowo, a koszt braku lub przestoju formierni przewyższa dopłatę do trwalszego oprzyrządowania. Typowe przypadki to cienkościenne odlewy aluminiowe, płyty wielogniazdowe i detale, w których wada wychodzi dopiero po obróbce. Nie jest to jednak reguła uniwersalna – przy jednej sztuce żywica się nie zwraca.

Czy norma ISO 8062-3 określa dokładność modelu?

Nie bezpośrednio. ISO 8062-3:2023 opisuje tolerancje wymiarowe i geometryczne oraz naddatki obróbkowe gotowych odlewów, a nie wymagania wobec oprzyrządowania modelowego. Modelu dotyczy raczej norma EN 12890, obejmująca modele, oprzyrządowanie modelowe i rdzennice – jej aktualny status i krajowy odpowiednik warto zweryfikować w katalogu PKN.

Co bardziej wpływa na koszt: materiał modelu czy poprawki?

Przy jednej sztuce i krótkiej serii dominuje koszt wykonania modelu. Przy produkcji powtarzalnej przewagę zyskują poprawki, regeneracje, braki i przestoje formierni, które łatwo przekraczają różnicę w cenie oprzyrządowania. Dlatego rozsądniej liczyć koszt na zaakceptowany odlew niż porównywać same faktury z modelarni.

Czy można łączyć drewno i żywicę w jednym modelu?

Tak, i w praktyce jest to częste rozwiązanie. Duże, mniej krytyczne powierzchnie wykonuje się z drewna klejonego, a strefy zużywalne lub wymagające dokładności – naroża podziału, znaki rdzeniowe, okolice wlewu – z żywicy albo wkładek polimerowych. Warunkiem jest trwałe połączenie i wspólny układ baz pomiarowych.

Ile zaformowań wytrzyma model odlewniczy?

Nie ma jednej liczby – zależy od materiału modelu, rodzaju masy formierskiej, sposobu formowania (ręczne czy maszynowe) i kultury obsługi. Podawanie stałej wartości bez tych warunków jest mylące. Praktyczne podejście to prowadzenie licznika zaformowań w karcie modelu i przegląd wymiarowy w ustalonych odstępach, na przykład co 20-25 form przy drewnie.

Jak przechowywać modele odlewnicze między seriami?

W suchym, ogrzewanym pomieszczeniu, poziomo, podparte na całej powierzchni, bez stertowania jeden na drugim. Drewniane modele przed odstawieniem oczyść z resztek masy i sprawdź stan powłoki lakierniczej. Żywiczne zabezpiecz przed uderzeniami – twarda żywica wykrusza się przy kontakcie z widłami wózka szybciej, niż zgniata się drewno.

Źródła i literatura

1. ISO 8062-3:2023 – Geometrical product specifications (GPS) – Dimensional and geometrical tolerances for moulded parts, ISO, 2023.
2. ASM Handbook, Volume 15: Casting, ASM International, 2008, ISBN 978-0-87170-711-6 – oprzyrządowanie modelowe, naddatki, formowanie w masach piaskowych.
3. EN 12890:2000 – Founding. Patterns, pattern equipment and coreboxes for the production of sand moulds and sand cores (CEN, 2000) – status aktualny i krajowy odpowiednik do weryfikacji w katalogu PKN.
4. American Foundry Society – materiały techniczne i szkoleniowe dotyczące oprzyrządowania odlewniczego, dostęp 2024.
5. Wyceny modelarni i odlewni krajowych – dane cenowe wymagają odświeżenia kwartalnego; w artykule celowo pominięto konkretne stawki.
