Model woskowy do odlewania precyzyjnego – wykonanie, wymagania i kontrola jakości

Czym jest model woskowy w technologii wosku traconego?

Model woskowy to jednorazowy wzorzec z wosku lub materiału wypalalnego, na którym buduje się skorupę ceramiczną w odlewaniu precyzyjnym; charakteryzuje go odwzorowanie geometrii detalu powiększone o skurcz, chropowatość poniżej Ra 1,6 µm oraz pełna utrata w procesie wytapiania. Według Investment Casting Institute (2024) to właśnie stan powierzchni modelu decyduje o wyglądzie gotowego odlewu.

Pracuję z odlewniami precyzyjnymi od kilkunastu lat i za każdym razem powtarzam to samo zdanie na szkoleniu operatorów wtryskarek: skorupa ceramiczna niczego nie poprawia. Ona kopiuje. Jeśli na modelu została rysa po wyjmowaniu z matrycy, ta rysa pojawi się jako wypukła nitka na staliwie, a szlifierz spędzi nad nią pięć minut zamiast trzydziestu sekund. Model woskowy jest więc pierwszym i najtańszym punktem kontroli w całym łańcuchu.

Model woskowy, zestaw modelowy i drzewko odlewnicze – czym się różnią?

Pojedynczy model woskowy to odwzorowanie jednej sztuki detalu. Zestaw modelowy powstaje, gdy skleja się kilka woskowych elementów jednego odlewu (na przykład korpus plus rdzeń woskowy plus kołnierz). Drzewko odlewnicze to dopiero konstrukcja produkcyjna: modele przylepione do woskowego wlewu głównego wraz z kanałami doprowadzającymi.

• Model woskowy – jedna sztuka detalu, masa typowo od 2 g (biżuteria) do 8 kg (korpusy armatury), wykonana przez wtrysk lub druk.
• Rdzeń ceramiczny – wkładka umieszczana w matrycy przed wtryskiem, stosowana przy chłodzonych łopatkach turbin i kanałach o średnicy poniżej 3 mm.
• Zestaw modelowy – kilka sklejonych fragmentów wosku tworzących jeden przyszły odlew, typowe przy geometriach z podcięciami.
• Wlew główny (stożek zalewowy) – woskowy trzon drzewka o średnicy 30-60 mm, przenoszący ciężar całej skorupy.

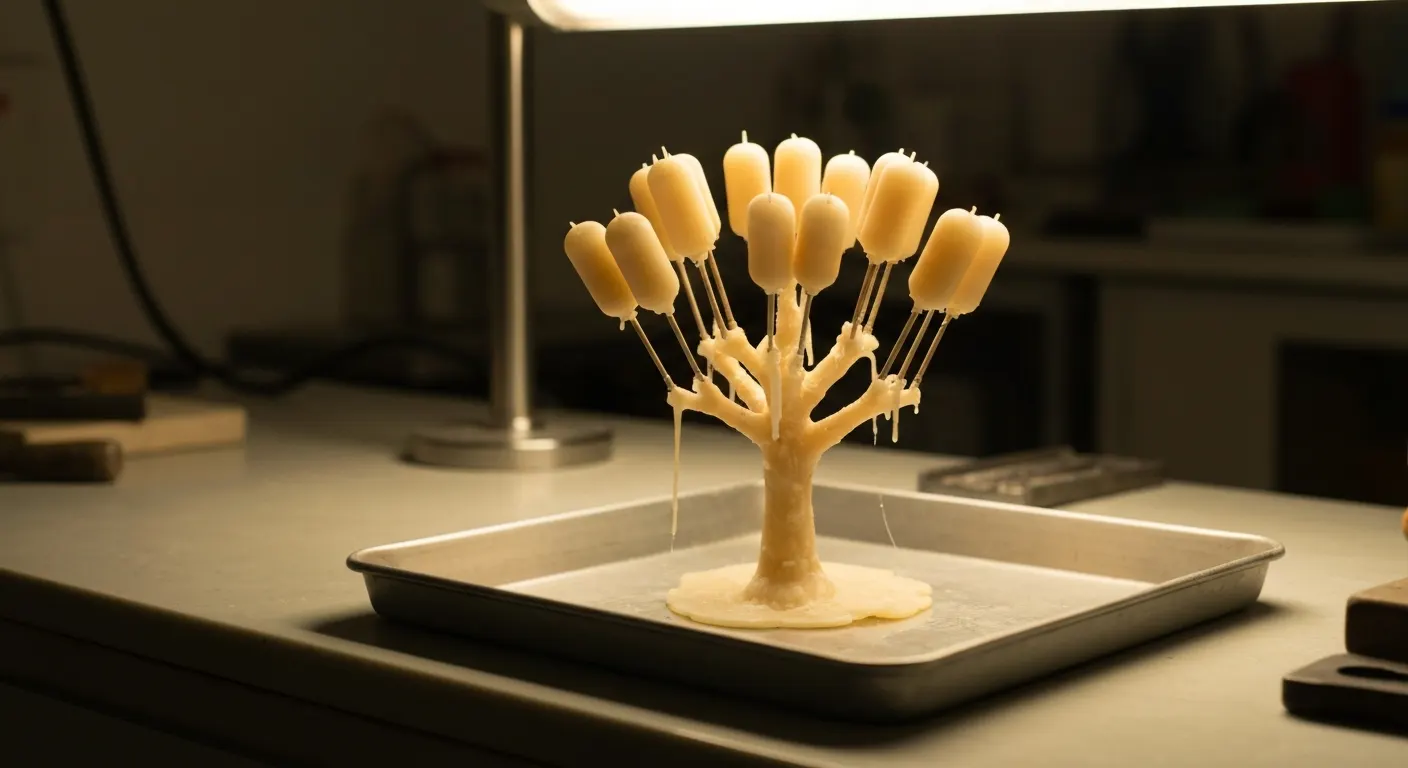

• Drzewko odlewnicze – komplet gotowy do oblewania masą ceramiczną, w seriach jubilerskich nawet 60-120 modeli na jednym trzonie.

Dlaczego odlewanie precyzyjne wymaga bardzo czystego modelu?

Powód jest mechaniczny: pierwsza warstwa masy ceramicznej (tzw. prime coat, najczęściej krzemionka koloidalna z mączką cyrkonową) osadza się bezpośrednio na wosku i utrwala każdy defekt o głębokości rzędu mikrometrów. Resztka środka rozdzielającego rozerwie ciągłość powłoki i da wtrącenie ceramiczne w odlewie.

„W odlewaniu metodą wosku traconego dokładność wymiarowa i jakość powierzchni odlewu są w pierwszej kolejności funkcją jakości modelu, a dopiero potem parametrów skorupy i zalewania.” — ASM International, ASM Handbook Volume 15: Casting, 2008

Typowe zastosowania są tam, gdzie obróbka skrawaniem byłaby droga albo niemożliwa: łopatki turbin ze stopów kobaltu i niklu, elementy osprzętu lotniczego, implanty i narzędzia chirurgiczne, korpusy zaworów ze staliwa nierdzewnego, odlewy jubilerskie ze złota i srebra, rzeźba artystyczna w brązie. Odlewanie metodą wosku traconego daje tolerancje rzędu ±0,1 mm na pierwsze 25 mm wymiaru, ale ten wynik trzeba wypracować już na wosku.

Jakie materiały modelowe stosuje się na modele woskowe?

Stosuje się trzy grupy: woski modelowe napełniane (z wypełniaczem 25-40%), woski nienapełniane i emulsyjne oraz materiały wypalalne do druku 3D (woski drukowalne i żywice castable). Kluczowe parametry doboru to temperatura mięknienia 55-75°C, skurcz liniowy zwykle 0,7-1,2% i zawartość popiołu po wypaleniu poniżej 0,05%.

Woski modelowe, mieszanki i dodatki polimerowe – co daje wypełniacz?

Czysta parafina z woskiem mikrokrystalicznym kurczy się za mocno i zapada w grubszych przekrojach. Dlatego producenci mieszanek dodają wypełniacze – najczęściej bis-fenol, kwas tereftalowy w postaci proszku albo polimeryzowany styren – które nie topią się w temperaturze wtrysku i redukują skurcz o mniej więcej połowę.

• Wosk napełniany (filled) – skurcz liniowy około 0,4-0,8%, stosowany na detale ze ścianką powyżej 3 mm i wymaganiami wymiarowymi.
• Wosk nienapełniany – lepsze odwzorowanie drobnych detali i ostrych krawędzi, ale skurcz nawet 1,2%; typowy w jubilerstwie.
• Wosk emulsyjny (z wodą) – dodatek 8-12% wody obniża skurcz objętościowy, wymaga jednak ścisłej kontroli wilgotności zbiornika.
• Wosk klejowy (sticky wax) – temperatura pracy 60-70°C, wyłącznie do montażu drzewka, nigdy na powierzchnie funkcjonalne.
• Wosk na kanały (runner wax) – tańszy, regenerowany, o wyższej plastyczności; nie miesza się go z woskiem modelowym w tym samym zbiorniku.
• Wosk rozpuszczalny (water-soluble) – na rdzenie usuwane w wodzie przed budową skorupy, przy kanałach wewnętrznych i podcięciach.

W praktyce najczęstszy błąd, jaki widuję w małych odlewniach, to mieszanie regeneratu z woskiem świeżym „na oko”. Regenerat po pięciu cyklach ma inną lepkość i inny skurcz. Partia jedzie, wymiary uciekają o 0,15 mm, a nikt nie wie dlaczego.

Woski jubilerskie, techniczne i materiały wypalalne do druku 3D

Woski jubilerskie (zielone, niebieskie, fioletowe bloki do frezowania CNC) różnią się twardością i podatnością na obróbkę ręczną. Woski techniczne do wtrysku dobiera się pod ciśnienie maszyny i grubość ścianek. Materiały do druku 3D to osobna kategoria ryzyka.

Materiał	Typowy skurcz liniowy	Popiół po wypaleniu	Zastosowanie
Wosk napełniany do wtrysku	0,4-0,8%	<0,02%	Serie 100+ szt., detale techniczne
Wosk nienapełniany	0,9-1,2%	<0,02%	Biżuteria, drobne detale, rzeźba
Wosk drukowalny (technologia natryskowa)	0,3-0,6%	bardzo niski	Prototypy, personalizacja, seria 1-50
Żywica castable (DLP/SLA)	zależny od żywicy	zmienny – wymaga testu	Prototypy, geometrie niemożliwe do wtrysku
Wosk klejowy montażowy	nieistotny	niski	Spoiny drzewka

Dane należy każdorazowo potwierdzić w karcie technicznej producenta – parametry różnią się między dostawcami. Dane sprawdzone: lipiec 2026, karty techniczne producentów wosków modelowych.

Jak wykonać model woskowy: wtrysk, odlew w formie silikonowej czy druk 3D?

Wybór zaczyna się od wielkości serii: przy powyżej 200-300 sztuk opłaca się matryca aluminiowa i wtrysk, przy 5-50 sztukach forma silikonowa, a przy pojedynczych egzemplarzach lub geometriach z podcięciami – druk 3D materiału wypalalnego. Koszt matrycy to zwykle kilka do kilkudziesięciu tysięcy złotych, więc próg opłacalności liczy się dla konkretnego detalu.

Jakie parametry wtrysku wosku wpływają na dokładność modelu?

Decydują cztery: temperatura wosku, temperatura matrycy, ciśnienie wtrysku i czas docisku. Temperatura wosku w typowej wtryskarce mieści się w przedziale 58-70°C (praca w stanie pastowatym), matryca pracuje w 20-27°C, ciśnienie od 2 do 40 barów zależnie od masy detalu.

1. Ustabilizuj temperaturę zbiornika – wahanie ±2°C zmienia lepkość i przekłada się na widoczne różnice w wypełnieniu cienkich żeber.
2. Kontroluj temperaturę matrycy – zimna matryca daje niedolewy i zimne zlewy na wosku, przegrzana wydłuża cykl i powoduje zapadnięcia.
3. Dobierz ciśnienie do przekroju – zbyt wysokie wtłacza wosk w linię podziału i tworzy wypływkę, którą trzeba potem usuwać nożem.
4. Wydłuż czas docisku przy grubych węzłach – to on kompensuje skurcz objętościowy i zapobiega zapadnięciom nad skupiskiem masy.
5. Ustal czas chłodzenia przed wyjęciem – model wyjęty za wcześnie odkształca się pod własnym ciężarem, zwłaszcza przy długich cienkich elementach.
6. Odkładaj modele na dopasowane podpórki – płaska taca to najczęstsza przyczyna wypaczenia detali ramiennych.
7. Sezonuj modele – minimum kilka godzin w stabilnej temperaturze 20-22°C przed pomiarem wymiarów krytycznych.

Krótka uwaga z warsztatu: pierwsze trzy sztuki po każdym postoju maszyny odkładam osobno i mierzę. Prawie zawsze odbiegają.

Czy drukowalne woski i żywice wypalalne zastępują klasyczny model woskowy?

Nie w produkcji seryjnej, tak w prototypach i personalizacji. Druk 3D eliminuje koszt matrycy i pozwala odlać geometrię, której nie da się wyjąć z formy dzielonej, ale wymaga oddzielnego, dłuższego cyklu wypalania skorupy i testowego sprawdzenia pozostałości popiołu.

• Zaleta: czas od modelu CAD do wosku skraca się z tygodni (matryca) do godzin.
• Zaleta: możliwe kanały wewnętrzne i struktury kratownicowe bez rdzeni rozbieralnych.
• Ryzyko: żywice fotoutwardzalne rozszerzają się przy wypalaniu i mogą pękać skorupę – stąd konieczność otworów odpowietrzających i wolniejszej rampy temperatury.
• Ryzyko: pozostałość popiołu daje wtrącenia; nie każda żywica reklamowana jako castable wypala się bez śladu.
• Ryzyko: warstwowość druku (layer lines) odwzorowuje się na odlewie i wymaga dodatkowej obróbki powierzchni.

Nie przyjmuję deklaracji producenta bez próby: dwie skorupy, jedno wypalanie, ocena wnętrza. To kosztuje jeden dzień i oszczędza serię.

Jak projektować model woskowy pod skurcz, układ wlewowy i skorupę ceramiczną?

Projekt matrycy musi zsumować trzy skurcze: skurcz wosku (0,4-1,2%), skurcz metalu w skorupie (dla staliwa rzędu 1,8-2,2%, dla aluminium i brązów inaczej) oraz naddatek obróbkowy na powierzchnie funkcjonalne. Sumaryczny współczynnik powiększenia matrycy uzgadnia się z odlewnią – nie istnieje jedna uniwersalna wartość dla wszystkich stopów.

Skurcz wosku, skurcz metalu i kompensacja wymiarów

Skurcz nie jest izotropowy. Wymiar wzdłuż kierunku płynięcia wosku kurczy się inaczej niż w poprzek, a element ograniczony rdzeniem ceramicznym praktycznie nie kurczy się wcale w tym kierunku. Dlatego pierwsza matryca to zawsze matryca próbna.

• Skurcz wosku – zależny od wypełniacza, ciśnienia i grubości; mierzy się na modelu po sezonowaniu, nie zaraz po wyjęciu.
• Skurcz skorupy – niewielki, ale w kierunku promieniowym potrafi zmienić wymiar otworów.
• Skurcz metalu – najmocniejszy składnik; staliwo nierdzewne, stopy kobaltu i stopy aluminium wymagają odmiennych współczynników.
• Ograniczenie skurczu (constraint) – żebra i kołnierze blokują swobodne kurczenie i wywołują lokalne odchyłki geometrii.
• Naddatek obróbkowy – typowo 0,5-1,5 mm na powierzchnie pasowane; odlewanie precyzyjne nie zwalnia z obróbki wszędzie.

Klasę tolerancji warto zapisać w rysunku z odniesieniem do normy: ISO 8062-3:2023 określa tolerancje wymiarowe i geometryczne części formowanych i jest właściwym punktem odniesienia przy negocjacji z odlewnią (źródło: ISO, 2023).

Promienie, przejścia grubości i ryzyko pęknięć skorupy

Ostre naroże wewnętrzne robi dwie złe rzeczy naraz: koncentruje naprężenia w skorupie i tworzy węzeł cieplny w metalu. Efekt to pęknięcie powłoki podczas wytapiania wosku albo jama skurczowa pod naddatkiem.

1. Stosuj promienie wewnętrzne minimum R1-R2 mm nawet tam, gdzie rysunek dopuszcza ostrą krawędź.
2. Utrzymuj grubość ścianki możliwie równomierną; przejście grube-cienkie rozkładaj na długości minimum 3× różnicy grubości.
3. Unikaj izolowanych skupisk masy bez zasilania – to gotowa jama skurczowa, opisana szerzej w materiale o wadach odlewów: jamach skurczowych, pęcherzach i wtrąceniach.
4. Przewiduj minimalną grubość ścianki realną dla stopu – w staliwie zwykle 1,5-2 mm, w aluminium można cieniej.
5. Dodaj pochylenia odformowania nawet 0,5-1°, jeśli detal nie musi być prostopadłościenny – ułatwiają wyjęcie wosku bez rys.
6. Zaplanuj miejsce na wlew tak, aby wypadał na powierzchni nieroboczej i był łatwy do odcięcia.

Przy stopach kobaltu i staliwach żaroodpornych, opisanych w kontekście odlewania precyzyjnego staliwa i stopów specjalnych, tolerancja na błąd geometryczny jest mniejsza niż w brązie – metal jest gęstszy, a temperatura zalewania wyższa.

Jak montować modele woskowe w drzewko odlewnicze?

Montaż polega na przyklejeniu modeli do woskowego wlewu głównego rozgrzanym narzędziem (spatula lub nóż elektryczny 60-90°C) tak, by kanał doprowadzający wchodził w miejsce nieroboczewe, pod kątem sprzyjającym wypełnianiu. Stabilność drzewka jest warunkiem koniecznym – powłoka ceramiczna na dużym drzewku waży kilkanaście kilogramów.

Jak łączyć modele z kanałami woskowymi?

Spoina musi być pełna, gładka i bez nadtopienia detalu. Przypalony wosk przy podstawie kanału to najczęstsza przyczyna wtrącenia ceramicznego w tym właśnie miejscu.

• Temperatura narzędzia – 60-90°C; wyżej wosk się przypala i traci strukturę, niżej spoina nie łączy się w całej powierzchni.
• Kąt przyłączenia – najczęściej 30-60° do osi wlewu, „do góry”, by metal wpływał bez turbulencji.
• Przekrój kanału – dobierany do masy detalu; zbyt cienki daje niedolew, zbyt gruby marnuje metal i utrudnia odcięcie.
• Odstępy między modelami – minimum 10-15 mm, żeby masa ceramiczna weszła między nie i wyschła równomiernie.
• Wygładzenie spoiny – obowiązkowe; każdy uskok wosku to potencjalne miejsce odklejenia się powłoki.
• Kontrola masy drzewka – ważenie przed oblewaniem pozwala wykryć brakujący model bez liczenia sztuk.

Jak ustawiać modele pod zalewanie i odpowietrzanie?

Zasada praktyczna: metal ma płynąć od grubego do cienkiego i wypychać powietrze do góry. Modele o niesymetrycznej masie ustawia się grubszym końcem bliżej wlewu.

„Geometria drzewka steruje kolejnością krzepnięcia równie mocno jak sam układ wlewowy w formie piaskowej – błąd ustawienia modeli woskowych ujawnia się dopiero jako niedolew lub jama w gotowym odlewie.” — ASM International, ASM Handbook Volume 15: Casting, 2008

W partiach, które prowadziłem przy drobnej armaturze mosiężnej, przestawienie modeli o 20 mm wyżej na trzonie zlikwidowało powtarzalny niedolew na krawędzi kołnierza. Nie zmieniliśmy niczego w stopie ani temperaturze. Tylko ustawienie.

Jakie wymagania powierzchniowe i wymiarowe musi spełnić model woskowy?

Model dopuszczony do budowy skorupy musi być czysty, suchy, wolny od pęcherzy, rys, wgnieceń i resztek środka rozdzielającego, z usuniętą wypływką na linii podziału i wymiarami krytycznymi w uzgodnionym polu tolerancji. Chropowatość wosku przekłada się bezpośrednio na chropowatość odlewu (ASM International, 2008).

Rysy, pęcherze, linie podziału i zanieczyszczenia – co dyskwalifikuje model?

Nie wszystko jest równie groźne. Rysa 0,05 mm na powierzchni nieroboczej to kosmetyka, ta sama rysa na powierzchni uszczelniającej to brak.

• Pęcherz podpowierzchniowy – pęka podczas wytapiania i daje wypukłość na odlewie; dyskwalifikuje model na powierzchni funkcjonalnej.
• Zapadnięcie (sink mark) – oznacza za krótki docisk przy wtrysku; zmienia wymiar, więc jest wadą wymiarową, nie tylko wizualną.
• Wypływka na linii podziału – usuwana ostrym narzędziem i dogładzana; pozostawiona tworzy ostry grat na metalu.
• Resztki środka rozdzielającego (silikon) – powodują odpychanie zawiesiny ceramicznej i miejscowe braki w prime coat.
• Kurz i włókna – wtapiają się w powierzchnię i wychodzą jako wtrącenia; magazyn modeli musi być zamknięty.
• Odkształcenie termiczne – modele przechowywane powyżej 25-28°C zaczynają płynąć pod własnym ciężarem, szczególnie cienkościenne.

Naprawy wosku: kiedy dopuszczalne, a kiedy ryzykowne?

To zależy od lokalizacji i wielkości ubytku. Drobne uzupełnienie na powierzchni nieroboczej jest rutyną, natomiast naprawa w polu tolerancji wymiarowej albo na powierzchni uszczelniającej to ryzyko, którego przy elementach odpowiedzialnych nie warto podejmować.

1. Oceń, czy miejsce naprawy leży poza powierzchnią funkcjonalną i poza wymiarem krytycznym.
2. Użyj wosku o tym samym składzie co model – inny wosk ma inny skurcz i wypali się w innym tempie.
3. Nakładaj minimalną ilość i studź kontrolowanie; nadmiar tworzy lokalne zgrubienie w skorupie.
4. Wygładź naprawę do poziomu otoczenia, sprawdzając pod światłem bocznym.
5. Zmierz wymiar po naprawie, jeśli była w pobliżu kotowanej cechy.
6. Przy odlewach lotniczych, medycznych i ciśnieniowych – odrzuć model zamiast naprawiać.

Modele trzymam w pomieszczeniu 18-22°C, na dopasowanych podkładkach, przykryte. Transport w upale bez klimatyzacji potrafi zniszczyć całą partię, a defekt widać dopiero po odlaniu.

Jak kontrolować jakość modelu woskowego przed wykonaniem skorupy?

Kontrola przed skorupą obejmuje wymiary krytyczne, masę modelu, geometrię (brak wypaczeń), stan powierzchni, czystość i położenie kanałów wlewowych. To ostatni etap, na którym odrzucenie wadliwego modelu kosztuje grosze zamiast pełnego cyklu skorupy, wypalania i zalewania – dlatego traktuję go jako bramkę obowiązkową, nie opcjonalną.

Jak kontrolować wymiary, masę i powierzchnię?

Pomiar masy jest najszybszym testem przesiewowym: model odbiegający o więcej niż kilka procent od wzorca prawie zawsze ma niedolew, pęcherz albo zmieniony skurcz.

• Waga analityczna – porównanie z masą wzorcową partii, tolerancja ustalana na pierwszej serii; wykrywa niedolewy i pustki.
• Suwmiarka i mikrometr – wymiary krytyczne zaznaczone na karcie kontroli, po sezonowaniu modelu.
• Przyrządy kontrolne (sprawdziany) – szybka ocena geometrii przy seriach powyżej 100 sztuk.
• Skan 3D (światło strukturalne) – porównanie z modelem CAD, mapa odchyłek; standard przy odlewach odpowiedzialnych.
• Oględziny w świetle bocznym – 500-1000 lx, kąt padania niski; ujawnia rysy i zapadnięcia niewidoczne w świetle rozproszonym.
• Dokumentacja partii – numer matrycy, partia wosku, parametry wtrysku, data, operator, wynik kontroli.

Tolerancje odlewu i sposób ich zapisu warto odnieść do ISO 8062-3:2023, a przy odlewach staliwnych dla lotnictwa pamiętać, że kontrola nie kończy się na wymiarze – ASTM E192 (2022) definiuje radiogramy referencyjne dla oceny wad wewnętrznych odlewów precyzyjnych ze staliwa. Szersze ujęcie znajdziesz w tekście o kontroli jakości odlewów precyzyjnych.

Jakie błędy modelu woskowego powodują wady odlewów precyzyjnych?

Większość „tajemniczych” wad odlewu ma źródło jeszcze na wosku. Poniższe zestawienie stosuję przy analizie reklamacji jako pierwszy filtr.

Błąd modelu woskowego	Wada odlewu	Działanie korygujące
Zapadnięcie nad węzłem masy	Odchyłka wymiarowa, jama skurczowa	Wydłużyć docisk, przeprojektować grubość ścianki
Pęcherz podpowierzchniowy	Wypukłość, wtrącenie ceramiczne	Obniżyć prędkość wtrysku, odpowietrzyć matrycę
Resztki środka rozdzielającego	Braki w prime coat, chropowatość	Ograniczyć separator, myć i suszyć modele
Wypaczenie po wyjęciu z matrycy	Deformacja odlewu, odchyłka kształtu	Podpórki, dłuższe chłodzenie, sezonowanie
Zły przekrój lub kąt kanału	Niedolew, porowatość przy wlewie	Zmienić układ wlewowy i ustawienie na drzewku
Nadtopiona spoina montażowa	Wtrącenie, pęknięcie skorupy	Obniżyć temperaturę narzędzia, wygładzić spoinę

Uwaga do tabeli: przy odlewach ciśnieniowych i lotniczych ocena wad wewnętrznych wymaga metod nieniszczących (radiografia, penetranty) według kryteriów uzgodnionych w zamówieniu.

Najczęściej zadawane pytania

Co to jest model woskowy do odlewania precyzyjnego?

To jednorazowy wzorzec z wosku lub materiału wypalalnego, na którym buduje się skorupę ceramiczną. Po wytopieniu modelu w skorupie pozostaje wnęka odwzorowująca detal, którą zalewa się ciekłym metalem. Model ginie w procesie, dlatego każda jego wada jest nieodwracalna i przenosi się na odlew.

Jak wykonać model woskowy?

Najczęściej przez wtrysk wosku do matrycy metalowej, odlew w formie silikonowej albo druk 3D materiału wypalalnego. Wybór zależy od wielkości serii, wymaganej dokładności, kosztu matrycy i klasy powierzchni. Przy seriach powyżej 200-300 sztuk matryca zwykle się zwraca, przy pojedynczych sztukach wygrywa druk lub silikon.

Czy model woskowy musi mieć naddatki i kompensację skurczu?

Tak – projekt matrycy sumuje skurcz wosku, skurcz metalu i naddatek obróbkowy na powierzchnie pasowane. Konkretne wartości trzeba uzgodnić z odlewnią, bo zależą od stopu, geometrii detalu i ograniczeń skurczu przez żebra czy rdzenie. Nie istnieje jedna uniwersalna liczba dla wszystkich materiałów.

Co to jest drzewko odlewnicze i ile modeli mieści?

Drzewko odlewnicze to zestaw modeli woskowych przyklejonych do wlewu głównego wraz z kanałami doprowadzającymi. Liczba modeli zależy od masy detalu: przy biżuterii bywa 60-120 sztuk na trzonie, przy korpusach kilkukilogramowych tylko 2-6. Geometria drzewka wpływa na wypełnienie, odpowietrzanie i późniejsze odcinanie odlewów.

Jakie wady modelu woskowego są niedopuszczalne?

Najgroźniejsze są pęcherze, pęknięcia, wypaczenia, zanieczyszczenia, głębokie rysy na powierzchniach funkcjonalnych i błędne położenie kanałów wlewowych. Takie defekty przechodzą na skorupę ceramiczną i gotowy odlew, a ich naprawa po odlaniu kosztuje wielokrotnie więcej niż odrzucenie modelu przed budową powłoki.

Czy modele woskowe można naprawiać?

Drobne naprawy bywają dopuszczalne poza powierzchniami funkcjonalnymi i poza wymiarami krytycznymi. Naprawa nie może zmieniać wymiaru ani tworzyć lokalnego zgrubienia w skorupie. Przy elementach odpowiedzialnych – lotniczych, medycznych, ciśnieniowych – bezpieczniejsze jest odrzucenie modelu niż ryzyko kosztownej wady wykrytej dopiero po zalaniu.

Jak przechowywać modele woskowe przed budową skorupy?

W stabilnej temperaturze rzędu 18-22°C, na dopasowanych podpórkach lub w gniazdach, osłonięte przed kurzem. Powyżej 25-28°C cienkościenne modele zaczynają odkształcać się pod własnym ciężarem. Transport latem bez klimatyzacji to realne ryzyko utraty całej partii, a skutek widać dopiero na gotowym odlewie.

Czy każda żywica do druku 3D nadaje się do wosku traconego?

Nie. Deklaracja „castable” nie gwarantuje wypalania bez pozostałości – zawartość popiołu i rozszerzalność podczas wypalania różnią się między produktami. Przed uruchomieniem serii warto wykonać próbę: kilka modeli, pełny cykl wypalania i ocena wnętrza skorupy oraz powierzchni odlewu.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – zasady wykonywania modeli, skorup i wpływ geometrii na jakość odlewu.
2. Investment Casting Institute – materiały techniczne i edukacyjne dotyczące procesu odlewania precyzyjnego, 2024 (zalecana weryfikacja aktualnych publikacji).
3. ISO 8062-3:2023 – Geometrical product specifications (GPS). Dimensional and geometrical tolerances for moulded parts.
4. ASTM E192 – Standard Reference Radiographs of Investment Steel Castings for Aerospace Applications, 2022.
5. Karty techniczne producentów wosków modelowych i żywic wypalalnych – parametry skurczu, temperatur pracy i zawartości popiołu; weryfikacja przed każdym uruchomieniem nowej partii.

Wartości liczbowe podane w artykule mają charakter orientacyjny i wynikają z praktyki warsztatowej oraz literatury branżowej. Parametry procesu, tolerancje i kryteria odbioru każdorazowo uzgadniaj z odlewnią oraz z aktualnymi wydaniami norm ISO 8062-3 i ASTM E192.
