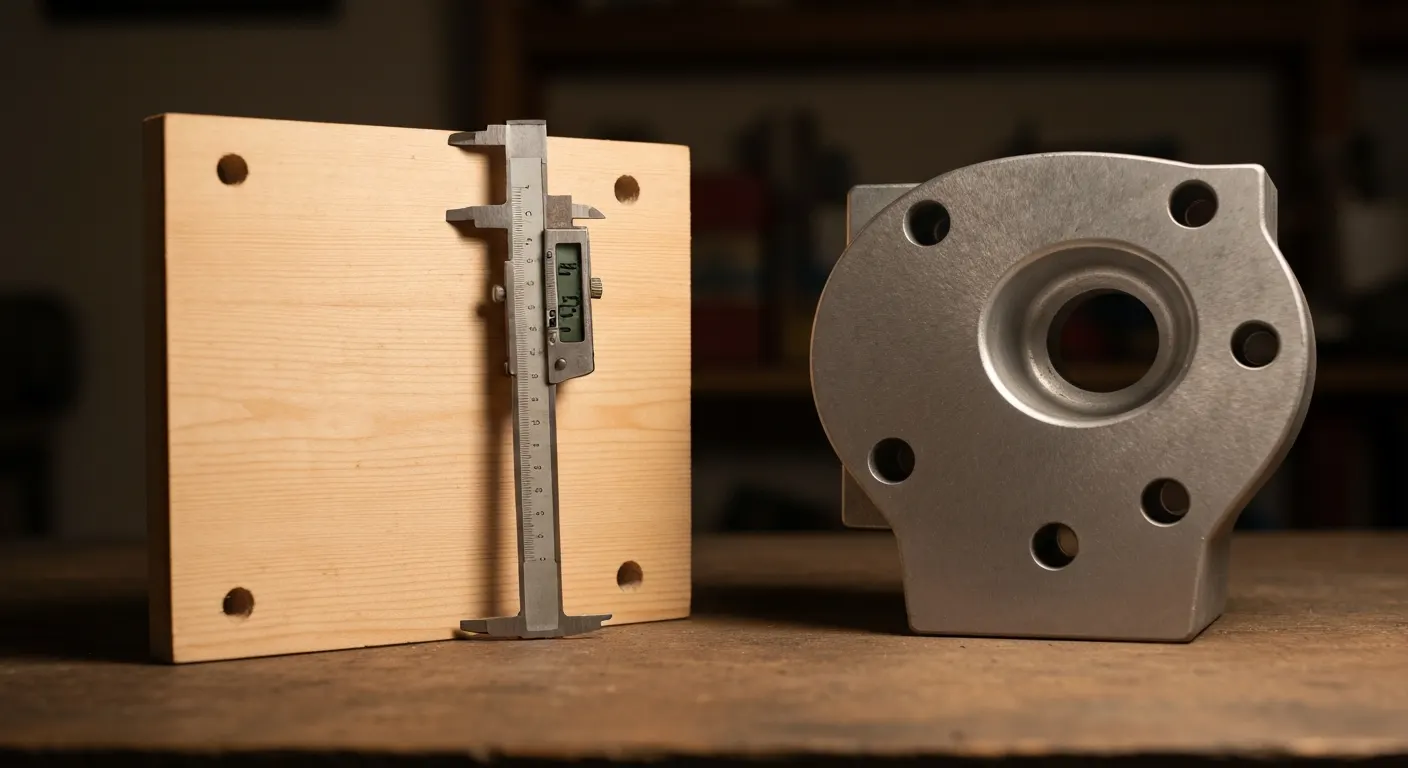

Naddatki w modelu odlewniczym – skurcz, obróbka mechaniczna i zbieżności

Czym są naddatki w modelu odlewniczym?

Naddatki w modelu odlewniczym to celowe różnice geometrii modelu względem gotowej części, obejmujące naddatek skurczowy, naddatek na obróbkę mechaniczną, zbieżności modelarskie i promienie technologiczne. Bez nich odlew wychodzi poza tolerancję albo brakuje materiału na obrabiarce. Terminologię porządkuje ISO 8062-1 (2007), a zasady projektowe opisuje ASM Handbook, Volume 15: Casting (ASM International, 2008).

Modelarnia, z którą współpracuję od lat, dostaje średnio kilkanaście plików CAD miesięcznie. Mniej więcej co trzeci przychodzi jako model bryłowy gotowej części – bez jednego milimetra zapasu. To najczęstsza przyczyna telefonu, który zaczyna się od zdania „a czy da się to jakoś uratować”. Zwykle da się, ale kosztem czasu i pieniędzy.

Różnica między wymiarem części, odlewu surowego i modelu

Trzeba rozróżnić trzy geometrie, bo mylenie ich jest źródłem większości nieporozumień między konstruktorem a odlewnią:

• Część gotowa – geometria po obróbce mechanicznej, z tolerancjami wykonawczymi i chropowatością wpisaną na rysunku wykonawczym.
• Odlew surowy – to, co wychodzi z formy po oczyszczeniu, odcięciu układu wlewowego i śrutowaniu; ma tolerancje odlewnicze według klasy DCTG z ISO 8062-3 (2007) i naskórek odlewniczy.
• Model odlewniczy – narzędzie do wykonania wnęki formy; jest większy od odlewu surowego o skurcz i ma zbieżności, promienie oraz znaki rdzeniowe.
• Rdzennica – osobne narzędzie na rdzenie, które również podlega skurczowi i zbieżnościom, tyle że w kierunku wyjmowania rdzenia.
• Znaki rdzeniowe – wystające elementy modelu, których nie ma na gotowej części; bazują rdzeń we wnęce i muszą mieć luz montażowy.

Model nie powstaje przez przeskalowanie pliku CAD o 1%. Trzeba zdecydować, gdzie materiał dołożyć, gdzie zostawić wymiar nominalny i którędy pójdzie płaszczyzna podziału. Powierzchnia pod łożysko dostanie 3-5 mm zapasu, a żebro chłodzące zwykle zero – bo nikt go nie obrabia.

Kto powinien ustalać naddatki?

Naddatki ustala technolog odlewni we współpracy z konstruktorem, modelarzem i działem obróbki – nie sam autor rysunku. Konstruktor zna wymiar funkcjonalny, ale rzadko zna skurcz konkretnego gatunku żeliwa w tej odlewni, sztywność masy formierskiej i historię poprzednich serii. Ta wiedza siedzi w zakładzie, nie w tabeli.

„Projekt odlewu i modelu musi jednocześnie uwzględniać wymagania obróbki, zasilania i formowania – optymalizacja tylko jednego z tych obszarów zwykle pogarsza pozostałe.” — ASM International, ASM Handbook, Volume 15: Casting, 2008

Więcej o samej filozofii kształtowania bryły znajdziesz w tekście o projektowaniu odlewów, tutaj skupiam się na liczbach.

Jak dobrać naddatek skurczowy do stopu?

Naddatek skurczowy dobiera się do stopu, geometrii, grubości ścianek i sposobu hamowania skurczu przez formę. Punkt startowy to skurcz liniowy: żeliwo szare około 0,8-1,2%, aluminium około 1,0-1,3%, staliwo około 1,5-2,0%, brązy około 1,0-1,6%. Wartości orientacyjne – trzeba je potwierdzić z technologiem odlewni (ASM Handbook Vol. 15, 2008).

Skurcz liniowy a rzeczywiste krzepnięcie odlewu

Skurcz z tabeli opisuje swobodne kurczenie się metalu przy chłodzeniu od temperatury solidus do otoczenia. Odlew w formie nie kurczy się swobodnie. Rdzeń piaskowy w tulei stawia opór, sztywna forma furanowa hamuje bardziej niż wilgotna masa bentonitowa, a masywny kołnierz na końcu cienkiej ścianki potrafi lokalnie zatrzymać ruch materiału.

• Skurcz swobodny – element może się kurczyć bez oporu, np. zewnętrzny gabaryt prostej płyty; przyjmuje się wartość tabelaryczną.
• Skurcz hamowany – rdzenie, żebra, zamknięte obrysy; praktycznie stosuje się wartość obniżoną, czasem o 30-50% względem swobodnej.
• Skurcz kierunkowy – długi wymiar odlewu zachowuje się inaczej niż wymiar poprzeczny, zwłaszcza przy stosunku długości do szerokości powyżej 5:1.
• Skurcz objętościowy w fazie ciekłej – odpowiada za jamy skurczowe i rzadziznę; kompensuje go nadlew, a nie naddatek modelu. To dwa różne zjawiska, o czym szerzej w materiale o krzepnięciu odlewów.
• Rozszerzalność żeliwa sferoidalnego – wydzielanie grafitu w fazie eutektycznej częściowo kompensuje skurcz, dlatego dla EN-GJS przyjmuje się często niższe wartości niż dla staliwa.

Modelarz nie kupuje zresztą „procentów”. Kupuje miarkę skurczową – liniał z podziałką powiększoną o zadaną wartość. Tradycyjnie miarki idą co 0,5%, więc realny wybór to często 1,0% albo 1,5%, nie wyliczone 1,17%.

Skurcz aluminium, żeliwa, staliwa i brązu – wartości orientacyjne

Tabela poniżej to punkt wyjścia do rozmowy z odlewnią, nie dane do bezpośredniego wpisania w model krytycznej części maszyny. Dane sprawdzone: lipiec 2026, na podstawie ASM Handbook Vol. 15 (2008) i praktyki warsztatowej.

Stop	Orientacyjny skurcz liniowy	Uwagi technologiczne	Wymagana weryfikacja
Żeliwo szare (EN-GJL)	ok. 0,8-1,2%	Grafit płatkowy kompensuje część skurczu; przy masywnych ściankach bliżej dolnej granicy	Próba na pierwszej serii
Żeliwo sferoidalne (EN-GJS)	ok. 0,8-1,2%	Ekspansja grafitowa wymaga sztywnej formy; przy słabej formie rośnie ryzyko rzadzizny	Konsultacja z technologiem
Staliwo węglowe	ok. 1,5-2,0%	Najwyższy skurcz z grupy; silne hamowanie przez rdzenie, wysokie ryzyko pęknięć na gorąco	Obowiązkowa symulacja lub próba
Stopy aluminium (AlSi)	ok. 1,0-1,3%	AlSi7Mg i AlSi12 zachowują się różnie; siluminy eutektyczne bliżej dolnej granicy	Zależnie od gatunku i metody
Brąz odlewniczy (CuSn)	ok. 1,0-1,6%	Brązy cynowe kurczą się mocniej niż mosiądze; tuleje z rdzeniem – skurcz hamowany	Dane odlewni

Uwaga do tabeli: nie ma jednej uniwersalnej wartości skurczu dla wszystkich odlewów. Dwie odlewnie robiące tę samą część z tego samego gatunku mogą stosować różne miarki i obie mieć rację, bo pracują na innej masie formierskiej i innym reżimie chłodzenia.

Czym jest naddatek na obróbkę mechaniczną?

Naddatek na obróbkę mechaniczną to zapas materiału zostawiony na powierzchniach przeznaczonych do toczenia, frezowania, wiercenia lub szlifowania. Musi wystarczyć na usunięcie naskórka odlewniczego i wyrównanie odchyłek odlewu, mieszcząc się w klasie RMA według ISO 8062-3 (2007). Typowo 2-3 mm dla drobnych odlewów aluminiowych i 5-12 mm dla dużego staliwa.

Ile materiału zostawić na frezowanie lub toczenie?

Zależy od czterech rzeczy: gabarytu odlewu, metody formowania, stopu i tego, jak bardzo powierzchnia „pływa” względem bazy. Poniżej wartości, które w mojej praktyce sprawdzają się jako punkt startu przy formowaniu w masie bentonitowej i furanowej:

• Odlew aluminiowy do 200 mm, forma piaskowa – 2,0-3,0 mm na stronę; przy odlewie kokilowym często wystarczy 1,5-2,0 mm dzięki lepszej powtarzalności.
• Żeliwo szare 200-800 mm – 3,0-6,0 mm na stronę; górna granica dla powierzchni górnej formy, która zbiera więcej zanieczyszczeń.
• Staliwo powyżej 800 mm – 8-12 mm i więcej; głęboki naskórek, silne odkształcenia cieplne, częsta konieczność wyżarzania odprężającego przed obróbką zgrubną.
• Odlew ciśnieniowy HPDC – 0,3-0,8 mm albo zero; proces daje na tyle dokładny wymiar, że duży naddatek jest marnotrawstwem, a przebicie warstwy zagęszczonej odsłania porowatość podpowierzchniową.
• Wosk tracony – 0,5-1,5 mm; precyzja formy ceramicznej pozwala schodzić bardzo nisko, ale powierzchnie z tolerancją poniżej IT9 i tak wymagają obróbki.
• Powierzchnia górna (w górnej połowie formy) – dodaj 20-50% względem powierzchni dolnej, bo tam zbierają się żużel, wtrącenia i pęcherze gazowe.

Reguła kciuka, którą powtarzam konstruktorom: naddatek nie jest po to, żeby „coś zostało”. Jest po to, żeby po ustawieniu części na bazie technologicznej frez wszedł w materiał na całej długości przejścia. Jeśli przy najgorszej dopuszczalnej kombinacji odchyłek nóż wychodzi w powietrze na 15 mm rowka – naddatek jest za mały, choćby średnio wyglądał dobrze.

Powierzchnie bazowe, planowanie obróbki i minimalny zapas materiału

Największe wpadki, które prowadziłem, nie wynikały ze złej wartości naddatku. Wynikały z tego, że nikt nie uzgodnił bazy. Odlew ma naddatek 4 mm dookoła, ale operator ustawia go na kołnierzu, którego odlewnia nie traktowała jako odniesienia – i po zdjęciu 4 mm z jednej strony na przeciwległej zostaje 0,5 mm, a gdzieniegdzie naskórek.

1. Wskaż na rysunku odlewu surowego bazy technologiczne (A, B, C) i zaznacz je jako uzgodnione z odlewnią, zanim powstanie model.
2. Ustal kolejność obróbki: baza zgrubna z odlewu, potem baza obrobiona, potem wymiary funkcjonalne – nigdy odwrotnie.
3. Sprawdź tolerancje odlewnicze klasy DCTG dla gabarytu i metody, bo to one określają rozrzut, który naddatek musi pochłonąć (ISO 8062-3, 2007).
4. Zweryfikuj, czy naddatek nie koliduje ze znakiem rdzeniowym albo z płaszczyzną podziału – przesunięcie połówek formy zjada zapas asymetrycznie.
5. Zaplanuj punkty pomiarowe na odlewie surowym: 6-8 punktów na współrzędnościówce przed obróbką ratuje serię, gdy przesunięcie jest systematyczne.
6. Przy odlewach staliwnych i grubościennych zaplanuj obróbkę zgrubną, odprężanie, dopiero obróbkę wykańczającą – odkształcenia po zdjęciu naskórka bywają rzędu dziesiątych milimetra.

Zbyt duży naddatek też kosztuje. Dodatkowe 5 mm na kołnierzu Ø400 z żeliwa to kilka kilogramów wiórów, dłuższy cykl na tokarce i wyższe zużycie płytek. Przy serii 200 sztuk różnica idzie w tysiące złotych. Nie ma czegoś takiego jak „bezpiecznie dużo”.

Po co stosuje się zbieżności modelarskie?

Zbieżności modelarskie umożliwiają wyjęcie modelu z masy formierskiej bez zrywania krawędzi wnęki. Standardowo przyjmuje się 1-3° dla modeli drewnianych w formowaniu ręcznym i 0,5-1° dla modeli metalowych na formierkach automatycznych. Brak zbieżności prowadzi do wykruszeń, obsypów i wad powierzchniowych odlewu (American Foundry Society, materiały projektowe, 2024).

Zbieżność wewnętrzna i zewnętrzna a wyjmowanie modelu z formy

Zbieżność zewnętrzna zmniejsza przekrój modelu ku górze – materiał jest odejmowany, więc odlew wychodzi w dolnej tolerancji. Zbieżność wewnętrzna, na ścianach otworów i kieszeni, działa odwrotnie: żeby rdzeń albo trzon modelu dał się wyjąć, przekrój otworu musi się zwężać w głąb, czyli materiał jest dokładany. Dlatego zbieżności wewnętrzne robi się zwykle większe.

• Model drewniany, formowanie ręczne – 1,5-3° na ścianach zewnętrznych, do 3-5° w głębokich kieszeniach; drewno ma większą chropowatość i mocniej „ciągnie” masę.
• Model żywiczny lub metalowy na maszynie – 0,5-1,5°; gładka powierzchnia i sztywne, pionowe wyjmowanie pozwalają zejść niżej. Więcej o samych narzędziach w tekście o modelach żywicznych w odlewnictwie.
• Model styropianowy (metoda pełnej formy) – zbieżność bywa zerowa, bo model nie jest wyjmowany, tylko odparowuje; to jedyny przypadek, gdzie reguła nie obowiązuje – opisuję go w materiale o modelach styropianowych w odlewnictwie.
• Wosk tracony – 0,5-1° albo mniej przy modelach rozpuszczalnych; ograniczeniem jest wyjęcie wosku z matrycy, nie z formy ceramicznej.
• Ściana wysoka powyżej 200 mm – im wyżej, tym większy przyrost materiału na dole; przy 3° i 300 mm wysokości to ponad 15 mm na stronę, co potrafi zniszczyć bilans masy odlewu.

Konflikt pojawia się, gdy ściana ma wymiar funkcjonalny. Wtedy trzeba zdecydować, czy zbieżność idzie „do środka” materiału (odlew traci grubość i może nie spełnić wymagań wytrzymałościowych), czy „na zewnątrz” (rośnie masa i koszt). Decyzja należy do technologa i konstruktora razem, nie do modelarza samodzielnie.

Jak promienie i zaokrąglenia wpływają na model i odlew?

Promienie technologiczne redukują koncentrację naprężeń w narożach, poprawiają przepływ metalu i chronią formę przed wykruszeniem. Praktyczne minimum to R3-R5 dla odlewów małych oraz R8-R15 dla ścianek powyżej 20 mm. Ostre naroże wewnętrzne tworzy w masie cienki klin piasku, który przegrzewa się i odpada do wnęki.

Dlaczego ostre naroża psują odlew?

W ostrym narożu wewnętrznym powstaje tak zwane gorące miejsce – lokalne zgrubienie modułu krzepnięcia, które krzepnie ostatnie i nie ma skąd być zasilone. Efekt to rzadzizna albo mikrojama dokładnie tam, gdzie konstruktor liczył na największą wytrzymałość. To klasyczny przypadek opisany szerzej przy okazji wad odlewów i kontroli jakości.

• Naroże wewnętrzne bez promienia – klin masy formierskiej o kącie ostrym nagrzewa się z trzech stron; przy staliwie odparza spoiwo i osypuje się w ciekły metal.
• Promień zbyt duży – powiększa moduł krzepnięcia węzła i sam może wywołać jamę skurczową; zasada „im większy, tym lepiej” tu nie działa.
• Fazy na krawędziach zewnętrznych – 1-2 mm chroni cienką krawędź formy przed odłamaniem podczas składania.
• Przejścia grubości ścianek – zaleca się stopniowanie w proporcji nie ostrzejszej niż 1:3 na długości, żeby uniknąć pęknięć na gorąco.
• Węzły cieplne w skrzyżowaniach żeber – zamiast krzyża lepiej zaprojektować przesunięte połączenie T; obniża to moduł węzła nawet o kilkanaście procent.

„Naddatki modelarskie oraz cechy technologiczne, takie jak zbieżności i promienie, powinny być ustalane na podstawie stopu, wybranego procesu formowania i udokumentowanego doświadczenia konkretnej odlewni.” — American Foundry Society, materiały dotyczące projektowania odlewów i naddatków modelarskich, 2024

Jak obliczyć wymiary modelu z naddatkami?

Wymiar modelu liczy się w kolejności: wymiar gotowy, plus naddatek obróbkowy na każdej obrabianej stronie, następnie całość powiększona o skurcz, a na końcu dodane zbieżności i promienie. Zapis skrótowy: L_modelu = (L_gotowe + Σ naddatków obróbkowych) × (1 + s), gdzie s to przyjęty skurcz liniowy.

Przykład obliczenia dla powierzchni obrabianej i nieobrabianej

Weźmy korpus z żeliwa szarego EN-GJL-250 o gabarycie 300 mm, z dwiema powierzchniami czołowymi obrabianymi na frezarce. Skurcz przyjmujemy 1,0% (miarka 1%), naddatek obróbkowy 4 mm na stronę.

1. Wymiar gotowy między obrobionymi czołami: 300,0 mm.
2. Dodaj naddatek obróbkowy: 300 + 4 + 4 = 308,0 mm – to wymiar odlewu surowego nominalnego.
3. Powiększ o skurcz: 308,0 × 1,01 = 311,08 mm – wymiar modelu.
4. Wymiar nieobrabiany, np. szerokość żebra 12 mm: 12 × 1,01 = 12,12 mm – żadnego naddatku obróbkowego, bo nikt tej powierzchni nie tyka.
5. Otwór odlewany Ø80 mm, obrabiany na wytaczarce z naddatkiem 5 mm na promień: (80 – 10) × 1,01 = 70,7 mm w modelu – przy otworach naddatek zmniejsza średnicę, nie zwiększa.
6. Zbieżność: ściana wysokości 150 mm przy 1,5° daje przyrost 150 × tan(1,5°) ≈ 3,9 mm na stronę u podstawy modelu.

Punkt piąty wykłada najwięcej ludzi. Naddatek zawsze idzie „w materiał” – na wale średnicę powiększamy, w otworze zmniejszamy. Odwrócenie znaku to gotowa reklamacja, bo wytaczarka nie ma czego zdejmować.

Jak sprawdzić, czy model ma poprawne naddatki?

Przed zamówieniem modelu przejdź listę kontrolną – zajmuje 15 minut, a bywa, że oszczędza tygodnie. Tolerancje i naddatki muszą być jednoznacznie zapisane w dokumentacji, co wprost wynika z wymagań ISO 8062-3 (2007).

• Gatunek stopu i przyjęty skurcz – zapisane liczbowo na rysunku odlewu surowego, nie ustalone telefonicznie.
• Wykaz powierzchni obrabianych – oznaczone graficznie, z wartością naddatku per powierzchnia, nie jedną liczbą „dookoła”.
• Bazy technologiczne – podpisane przez odlewnię i dział obróbki, z zaznaczonym kierunkiem ustalania.
• Płaszczyzna podziału i kierunek wyjmowania – narysowane, wraz z dopuszczalnym przesunięciem połówek formy.
• Zbieżności – wartość w stopniach i informacja, czy dodawana, odejmowana czy symetryczna.
• Rdzenie i znaki rdzeniowe – luzy, podparcia, sposób odpowietrzenia; brak uzgodnienia to najczęstsza przyczyna przesunięcia otworu.
• Klasa tolerancji odlewniczych DCTG i klasa naddatku RMA – jawnie wpisane według ISO 8062-3 (2007).
• Jedna aktualna wersja dokumentacji – z numerem rewizji, u konstruktora, modelarza i w obróbce.

Jakie błędy w naddatkach powodują braki i koszty na obróbce?

Najkosztowniejsze błędy to: model wykonany z pliku gotowej części bez naddatków, naddatek dodany po niewłaściwej stronie otworu, brak zbieżności we wnęce oraz nieuzgodnione bazy. Każdy z nich ujawnia się dopiero na obrabiarce, gdy odlew jest już opłacony, oczyszczony i czasem wyżarzony – czyli w najdroższym możliwym momencie.

Które błędy widuję najczęściej?

Zestawienie z ostatnich lat współpracy z odlewniami i modelarniami – kolejność mniej więcej według częstotliwości:

• CAD gotowej części jako model – odlew wychodzi o 1-2% za mały i bez zapasu na obróbkę; nie da się tego naprawić, model idzie do kosza.
• Naddatek po złej stronie otworu – Ø80 w modelu zamiast Ø70; wytaczarka nie ma materiału, otwór wychodzi za duży o 10 mm.
• Jeden skurcz dla całego korpusu z rdzeniami – wymiar zewnętrzny trafiony, rozstaw otworów zawyżony o 1,5 mm, bo rdzeń hamował skurcz.
• Brak zbieżności w głębokiej kieszeni – masa formierska rwie się przy wyjmowaniu, kolejne formy mają narastające obsypy, brakowość rośnie z serii na serię.
• Naddatek nadany symetrycznie mimo asymetrycznej bazy – z jednej strony wióry, z drugiej naskórek na 30% powierzchni.
• Zbyt duży naddatek na dużym staliwie – dodatkowe 10 mm na płycie 1200×800 to kilkadziesiąt kilogramów metalu i wielogodzinne przejścia zgrubne.
• Kolizja naddatku ze znakiem rdzeniowym – rdzeń nie wchodzi w gniazdo albo ma luz 6 mm i pływa, co daje nierównomierną grubość ścianki.
• Dwie wersje rysunku w obiegu – modelarz robi według rev. B, obróbka programuje według rev. C; wykrywane zwykle przy pierwszej sztuce.

Przy częściach krytycznych – korpusach przekładni, elementach ciśnieniowych, odlewach nośnych – żadna tabela z artykułu nie zastępuje rozmowy z technologiem odlewni i próby na pierwszej sztuce. Dane orientacyjne służą do przygotowania rozmowy, nie do jej pominięcia.

Najczęściej zadawane pytania

Co to jest naddatek w modelu odlewniczym?

Naddatek to celowa zmiana wymiaru modelu względem gotowej części. Uwzględnia skurcz metalu przy krzepnięciu, zapas na obróbkę mechaniczną, zbieżności potrzebne do wyjęcia modelu z formy oraz promienie technologiczne. Bez tych korekt odlew może być poza tolerancją albo zabraknie materiału na obrabiarce.

Ile wynosi skurcz odlewniczy?

Skurcz zależy od stopu, geometrii i technologii formowania. Orientacyjnie żeliwo liczy się około 0,8-1,2%, aluminium około 1,0-1,3%, staliwo około 1,5-2,0%, a brązy około 1,0-1,6% (ASM Handbook Vol. 15, 2008). Te wartości trzeba potwierdzić z odlewnią, bo realny skurcz zmienia się wraz z grubością ścianek i hamowaniem przez rdzenie.

Czy naddatek skurczowy dodaje się do każdego wymiaru tak samo?

Nie zawsze. Proste przeskalowanie modelu bywa błędne przy odlewach z rdzeniami, nierówną grubością ścianek i dużymi płaszczyznami, gdzie skurcz jest hamowany. Technolog powinien ocenić kierunki skurczu i wskazać, które wymiary krytyczne wymagają skorygowanej wartości.

Co to jest naddatek na obróbkę mechaniczną?

To zapas materiału na powierzchniach, które będą toczone, frezowane, wiercone lub szlifowane. Musi wystarczyć do usunięcia naskórka odlewniczego i pochłonięcia odchyłek odlewu, mieszcząc się w klasie RMA według ISO 8062-3 (2007). Typowo to 2-3 mm dla małego aluminium i 8-12 mm dla dużego staliwa.

Po co daje się zbieżności modelarskie?

Zbieżności pozwalają wyjąć model z formy bez zrywania masy formierskiej i uszkodzenia wnęki. Ich wartość zależy od wysokości ściany, materiału modelu, metody formowania i kierunku wyjmowania – zwykle 1-3° dla modeli drewnianych i 0,5-1,5° dla metalowych. Zbieżności wewnętrzne przyjmuje się większe niż zewnętrzne.

Kto powinien ustalać naddatki w modelu?

Najlepiej technolog odlewni we współpracy z konstruktorem, modelarzem i działem obróbki. Konstruktor zna wymiar funkcjonalny, ale rzadko dysponuje danymi o skurczu w konkretnej odlewni, sztywności masy formierskiej i historii poprzednich serii. Decyzja podjęta jednoosobowo najczęściej kończy się poprawkami modelu.

Czy można zrobić model bez naddatków i poprawić odlew obróbką?

Zwykle nie. Obróbka usuwa nadmiar materiału, ale nie doda go tam, gdzie zabrakło. Jeśli model nie uwzględnia skurczu ani naddatku obróbkowego, odlew jest niezgodny jeszcze przed wejściem na obrabiarkę, a jedynym wyjściem zostaje wykonanie nowego modelu.

Czy większy naddatek zawsze jest bezpieczniejszy?

Nie. Nadmierny naddatek podnosi masę odlewu, wydłuża cykl obróbki, zwiększa zużycie narzędzi i generuje odpad w postaci wiórów. Przy grubościennym staliwie dodatkowy materiał zmienia też warunki krzepnięcia i może zwiększyć naprężenia własne, co ujawnia się odkształceniem po zdjęciu naskórka.

Źródła i literatura

1. ISO 8062-3:2007 – Geometrical product specifications (GPS) – Dimensional and geometrical tolerances for moulded parts – Part 3: General dimensional and geometrical tolerances and machining allowances for castings, International Organization for Standardization, 2007.
2. ISO 8062-1:2007 – Geometrical product specifications (GPS) – Dimensional and geometrical tolerances for moulded parts – Part 1: Vocabulary, International Organization for Standardization, 2007.
3. ASM International, ASM Handbook, Volume 15: Casting, 2008 – projektowanie odlewów, skurcz, krzepnięcie, dobór procesu.
4. American Foundry Society – materiały techniczne dotyczące projektowania odlewów i naddatków modelarskich, 2024 (dostęp do zasobów wymaga weryfikacji na stronie organizacji).
5. DIN 1680 (odniesienie historyczne) – Castings – general tolerances and machining allowances, 1980; przed zastosowaniem sprawdź aktualność i zastąpienie przez ISO 8062.

Wartości liczbowe w artykule mają charakter orientacyjny i służą przygotowaniu rozmowy technicznej. Przy odlewach krytycznych dla bezpieczeństwa lub nośności nie zastępują konsultacji z technologiem odlewni oraz weryfikacji na pierwszej serii. Dane sprawdzone: lipiec 2026.
