Odlewanie w piasku krok po kroku – od modelu do gotowego odlewu

Czym jest odlewanie w piasku i dlaczego jest tak powszechne?

Odlewanie w piasku to technologia wytwarzania, w której jednorazową formę zagęszcza się z masy formierskiej wokół modelu odlewniczego, wyjmuje model, składa skrzynki i zalewa wnękę ciekłym metalem. Po skrzepnięciu formę rozbija się, a odlew oczyszcza. Taki przebieg procesu opisuje ASM Handbook, Volume 15: Casting (ASM International, 2008).

W odlewni, w której zaczynałem pracę, na jedną formę kokilową przypadało kilkanaście form piaskowych. Nie dlatego, że piasek jest „gorszy” – po prostu nie ma drugiej metody, która pozwala w dwa dni zrobić prototyp korpusu, a za miesiąc odlać ten sam detal w serii pięćdziesięciu sztuk bez inwestycji w oprzyrządowanie za dziesiątki tysięcy złotych.

Forma jednorazowa, model, masa formierska i ciekły metal

Cztery elementy decydują o wyniku i żaden z nich nie działa w oderwaniu od pozostałych:

• Model odlewniczy – odwzorowanie kształtu powiększone o skurcz i naddatki, z pochyleniami umożliwiającymi wyjęcie z masy bez zerwania krawędzi wnęki.
• Masa formierska – osnowa piaskowa (najczęściej piasek kwarcowy) plus spoiwo: bentonit z wodą w masach wilgotnych albo żywica w masach chemoutwardzalnych.
• Skrzynka formierska – rama utrzymująca zagęszczoną masę, dzielona na dolną (dolna połówka) i górną, z czopami zapewniającymi powtarzalne złożenie.
• Ciekły metal – żeliwo szare, żeliwo sferoidalne, staliwo, stopy aluminium, brąz lub mosiądz, każdy z inną charakterystyką skurczu i lejności.
• Układ wlewowy z nadlewami – kanały doprowadzające metal i zbiorniki zasilające krzepnący odlew.

Prostota tej metody jest pozorna. Odlew wychodzi dobry wtedy, gdy suma modelu, masy, układu wlewowego i sposobu zalania jest spójna – a nie wtedy, gdy jeden z tych elementów jest wybitny. Tekst opisuje proces technologiczny, nie instrukcję domowego topienia metalu bez zabezpieczeń; przy hobbystycznym odlewnictwie ryzyko poparzeń i wyrzutu metalu jest realne.

Dlaczego akurat piasek, a nie kokila czy HPDC?

Piasek wygrywa tam, gdzie liczy się elastyczność geometrii i niski koszt wejścia. Kokila opłaca się od kilkuset sztuk, odlewanie ciśnieniowe HPDC – od kilku tysięcy.

• Wielkość odlewu – w piasku odlewa się zarówno detale kilkudziesięciogramowe, jak i korpusy maszyn ważące kilkanaście ton.
• Zakres stopów – staliwa o temperaturze zalewania powyżej 1500°C praktycznie nie da się odlać do formy metalowej wielokrotnego użytku.
• Koszt oprzyrządowania – model drewniany kosztuje ułamek ceny formy ciśnieniowej.
• Złożoność wnętrza – rdzenie piaskowe pozwalają uzyskać kanały niemożliwe do wykonania w kokili.

Jak zaprojektować odlew pod formę piaskową?

Projekt odlewu piaskowego zaczyna się od wyboru linii podziału, a dopiero potem dobiera się pochylenia, promienie, naddatki obróbkowe i skurczowe. Model musi dać się wyjąć z masy bez podcięć, a każde miejsce grubsze niż otoczenie wymaga zasilania. ASM Handbook, Volume 15 traktuje te cztery decyzje jako wzajemnie zależne, nie jako listę do odhaczenia.

Skurcz, naddatki obróbkowe, pochylenia i linia podziału

Metal kurczy się w trzech fazach: w stanie ciekłym, podczas krzepnięcia i po skrzepnięciu, w stanie stałym. Modelarz kompensuje głównie ten trzeci składnik, powiększając model – dla żeliwa szarego to rząd wielkości ok. 1%, dla staliwa wyraźnie więcej, dla stopów aluminium pośrednio. Konkretną wartość dobiera się do stopu i geometrii, bo żebrowany odlew kurczy się inaczej niż walec.

1. Wybierz linię podziału tak, by maksymalnie dużo powierzchni odpowiedzialnych leżało w jednej połówce – przesunięcie skrzynek o 1 mm nie zrobi wtedy uskoku na krytycznym wymiarze.
2. Dodaj pochylenia odlewnicze, typowo 1-3° na powierzchniach prostopadłych do linii podziału; przy modelach drewnianych daj więcej niż przy metalowych.
3. Zaokrąglij narożniki – ostry narożnik wewnętrzny to koncentrator naprężeń i miejsce gorącego pęknięcia.
4. Nałóż naddatki obróbkowe na powierzchnie, które trafią pod nóż; ich wielkość zależy od klasy dokładności i wymiaru, którą warto zadeklarować według ISO 8062-3:2023.
5. Zaplanuj miejsca wlewów i nadlewów oraz sposób ich późniejszego odcięcia – nadlew na powierzchni pasowanej to problem, nie rozwiązanie.
6. Wyrównaj grubości ścianek, unikając nagłych skoków przekroju, które tworzą węzły cieplne.

Nie każdy model CAD da się odlać w piasku bez zmian. Z projektów, które przechodziły przez moje ręce, mniej więcej co drugi wymagał choćby korekty pochyleń albo rozsunięcia żeber – a ostry narożnik zignorowany na etapie rysunku wracał później jako pęknięcie na zdjęciu radiograficznym.

“Projektowanie odlewu i projektowanie układu zasilania to jedno zadanie, nie dwa. Geometria decyduje o tym, gdzie metal krzepnie najpóźniej, a to miejsce trzeba zasilić.” – ASM International, ASM Handbook, Volume 15: Casting, 2008

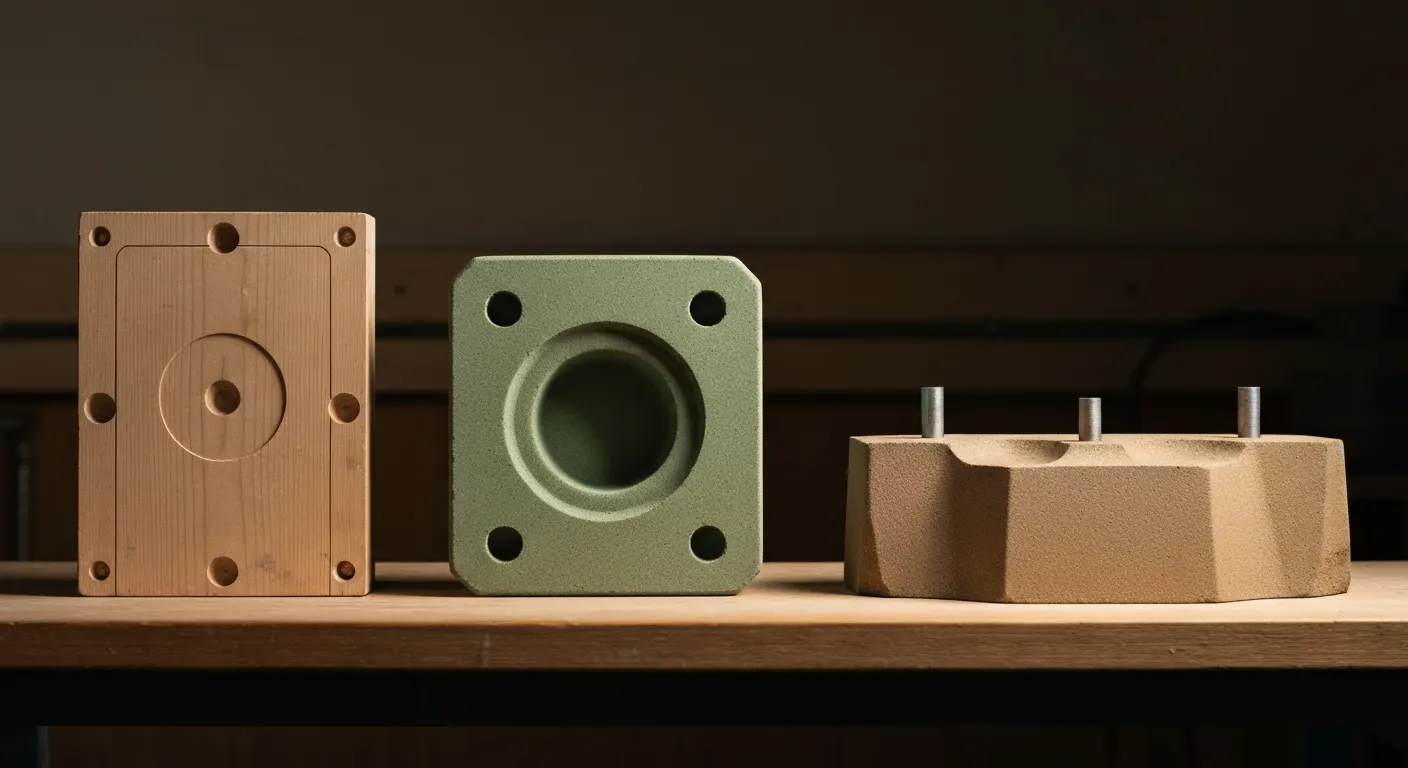

Jakie modele wykorzystuje się w odlewnictwie piaskowym?

Wybór modelu wynika z wielkości serii i wymaganej dokładności – od jednorazowego styropianu po płyty modelowe z aluminium.

• Modele drewniane – sosna, buk lub sklejka, lakierowane; ekonomiczne przy 1-50 sztukach, wrażliwe na wilgoć masy.
• Modele metalowe – aluminium lub żeliwo, na płycie modelowej; wytrzymują tysiące formowań i trzymają wymiar w formowaniu maszynowym.
• Modele żywiczne – odlewane z żywic poliuretanowych, kompromis kosztu i trwałości przy średnich seriach.
• Modele drukowane 3D – PLA lub żywica, dziś standard w prototypowaniu; wymagają wygładzenia warstw, bo tekstura druku przenosi się na powierzchnię odlewu.
• Modele jednorazowe ze styropianu – metoda pełnej formy, model odparowuje pod naporem metalu; brak linii podziału, ale ostre wymagania odpowietrzenia.

Jak przygotować masę formierską i dobrać ją do odlewu?

Masa formierska to mieszanina osnowy piaskowej, spoiwa i dodatków, dobierana pod stop, masę odlewu i wymaganą gładkość powierzchni. W masie wilgotnej (green sand) spoiwem jest bentonit z wodą; w masach chemoutwardzalnych – żywica furanowa lub fenolowa z utwardzaczem. Kluczowe parametry to wytrzymałość na ściskanie, przepuszczalność i wilgotność.

Piasek, spoiwo, wilgotność, przepuszczalność i dodatki

Typowa masa wilgotna dla żeliwa opiera się na piasku kwarcowym z dodatkiem kilku procent bentonitu i kilku procent wody – proporcje ustala się doświadczalnie dla konkretnej odlewni, bo zależą od jakości piasku, stopnia recyrkulacji masy obiegowej i temperatury hali.

• Osnowa piaskowa – piasek kwarcowy o kontrolowanym rozkładzie ziarnowym; drobniejsze ziarno daje gładszą powierzchnię, ale niższą przepuszczalność.
• Bentonit – spoiwo iłowe wiążące ziarna po zwilżeniu; niedobór daje kruchą formę, nadmiar – masę lepką i słabo przepuszczalną.
• Woda – aktywuje bentonit, ale nadmiar wilgoci przy żeliwie i staliwie generuje parę i pęcherze gazowe.
• Pył węglowy – w masach na żeliwo ogranicza przypalenia i poprawia oddzielanie masy od odlewu.
• Żywice syntetyczne – w masach chemoutwardzalnych dają wysoką wytrzymałość i dokładność, kosztem regeneracji masy i emisji.
• Powłoki ochronne – cyrkonowe lub grafitowe malowane na wnękę, zmniejszające zapiaszczenia przy staliwie.

Regułą, którą powtarzam każdemu początkującemu formierzowi: masa ściśnięta w dłoni ma zachować odcisk palców i pękać czysto na pół, a nie kruszyć się ani kleić do skóry. To prymitywny test, ale wyłapuje 80% problemów z wilgotnością zanim skrzynka trafi pod zalewanie. Więcej o doborze składów opisuję w tekście o masach formierskich i rdzeniowych oraz w porównaniu form wilgotnych i suszonych.

Jak wykonać dolną i górną połówkę formy piaskowej?

Formowanie przebiega w sześciu krokach: ustawienie modelu na płycie, zapudrowanie, zasypanie masą, zagęszczenie, obrócenie skrzynki i wykonanie drugiej połówki z kanałami. Cały proces zajmuje przy prostym detalu 15-30 minut ręcznie. Nierówne zagęszczenie jest najczęstszą przyczyną zapiaszczeń i odchyłek wymiarowych.

Jak prawidłowo zagęścić masę i wyjąć model bez uszkodzenia wnęki?

1. Ustaw model połówką na płycie modelowej, skrzynkę dolną nałóż odwróconą i sprawdź, czy między modelem a ścianką zostaje co najmniej 30-50 mm masy.
2. Zapudruj model talkiem lub proszkiem rozdzielającym – warstwa ma być cienka, nadmiar zbiera się w narożnikach i psuje odwzorowanie.
3. Zasypuj warstwami po 40-60 mm i ubijaj każdą osobno: najpierw ostrym końcem ubijaka przy modelu, potem płaskim na całej powierzchni.
4. Ściągnij nadmiar listwą do krawędzi skrzynki i nakłuj odpowietrzenia szpilką, nie dochodząc 10-15 mm do wnęki.
5. Obróć skrzynkę, wygładź płaszczyznę podziału, ustaw modele wlewu i nadlewu, powtórz zasyp i zagęszczenie dla górnej połówki.
6. Rozdziel skrzynki, lekko obstukaj model wzdłuż dwóch osi, aby poluzował się równomiernie, i wyciągnij go pionowo za uchwyty jednym ruchem.
7. Napraw krawędzie szpachelką i lancetem, wydmuchaj luźne ziarna gruszką – nie ustami, bo wilgoć z oddechu osiada na wnęce.

Najwięcej form psuje się w kroku szóstym. Kiedy model idzie ciężko, odruch podpowiada, żeby go podważyć – i wtedy z wnęki wychodzi kawałek ostrej krawędzi. Lepiej stracić dwie minuty na dodatkowe obstukanie niż formować od nowa.

Jak projektuje się rdzenie, wlew, nadlewy i odpowietrzenia?

Układ wlewowy decyduje, jak metal wpływa do formy, czy porywa żużel i czy zdoła zasilić miejsca krzepnące najpóźniej. Nawet poprawna masa formierska nie uratuje odlewu, jeśli wlew, nadlew i odpowietrzenie nie pasują do geometrii. To jeden z kluczowych tematów projektowania odlewów piaskowych według ASM Handbook, Volume 15.

Po co są rdzenie odlewnicze i jakie niosą ryzyko?

Rdzeń odlewniczy tworzy otwory i kanały wewnętrzne, których nie da się uzyskać samym modelem, bo model musi dać się wyjąć z masy. Rdzeń wkłada się do gotowej wnęki i mocuje w gniazdach rdzeniowych.

• Gazy z rdzenia – spoiwo żywiczne rozkłada się w kontakcie z metalem, więc rdzeń musi mieć kanał odprowadzający, inaczej gaz wtłacza się w odlew.
• Przesunięcie rdzenia – siła wyporu ciekłego metalu podnosi rdzeń; przy dużych rdzeniach stosuje się podpórki (chaplets) wtapiane w odlew.
• Zbrojenie – dłuższe rdzenie zbroi się drutem lub prętem, żeby nie pękły przy manipulacji.
• Wybijalność – rdzeń musi dać się usunąć po zalaniu; przy krętych kanałach to bywa trudniejsze niż samo formowanie.

Dlaczego zasilanie krzepnącego odlewu decyduje o jamach skurczowych?

Bo metal kurczy się przy przejściu z cieczy w ciało stałe, a ubytek objętości musi skądś zostać uzupełniony. Jeśli nie z nadlewu, to z wnętrza odlewu – i tak powstaje jama skurczowa. Nadlew ma krzepnąć później niż zasilany węzeł, co oznacza większy moduł cieplny, czyli korzystniejszy stosunek objętości do powierzchni chłodzenia.

1. Lej wlewowy – przyjmuje strugę z kadzi i ma być stale pełny, żeby nie zasysać powietrza.
2. Wlew główny (stojak) – pionowy kanał, zwykle zbieżny ku dołowi, ograniczający wciąganie powietrza.
3. Belka rozprowadzająca – kanał poziomy z pułapką żużlową na końcu, zbierającą pierwsze, najbrudniejsze porcje metalu.
4. Wlewy doprowadzające – krótkie kanały do wnęki, dobierane tak, by metal wpływał spokojnie, bez rozbryzgu.
5. Nadlewy – otwarte lub zakryte, ustawione nad węzłami cieplnymi; przy grubym kołnierzu nadlew nie jest opcją, tylko koniecznością.
6. Odpowietrzenia – nakłucia i kanały odprowadzające powietrze oraz parę wypierane przez metal.
7. Filtr ceramiczny – piankowy lub siatkowy, zatrzymuje wtrącenia i uspokaja przepływ.

Widziałem układy, które na rysunku wyglądały wzorowo, a nadlew i tak nie zasilił kołnierza, bo krzepnąca ścianka między nimi odcięła drogę ciekłemu metalowi wcześniej niż zakładano. Krzepnięcie kierunkowe – od miejsc najcieńszych ku nadlewowi – jest ważniejsze niż sama objętość nadlewu. Rozwijam to w materiale o układach wlewowych w odlewach piaskowych.

Jak topić i zalewać metal do formy piaskowej?

Metal topi się w piecu dobranym do stopu – tyglowym gazowym lub oporowym dla aluminium i brązu, indukcyjnym średniej częstotliwości dla żeliwa i staliwa, żeliwiaku w starszych odlewniach żeliwa. Temperatura zalewania zależy od stopu, geometrii i grubości ścianek, więc jednej wartości dla aluminium, żeliwa, staliwa i brązu podać się nie da.

Jaka temperatura i jakie tempo zalewania?

Temperaturę ustala się jako sumę temperatury likwidus stopu i przegrzania potrzebnego, by metal wypełnił najcieńszy przekrój – cienkościenny odlew wymaga wyższego przegrzania niż masywny korpus. Pomiar termoparą zanurzeniową w kadzi tuż przed zalaniem jest jedynym sensownym punktem odniesienia.

• Ciągłość strugi – przerwanie zalewania zasysa powietrze i daje zawalcowania tlenkowe; lej ma być pełny od pierwszej do ostatniej sekundy.
• Zgarnięcie żużla – żużel ściąga się z lustra metalu w kadzi przed zalaniem, nie w trakcie.
• Tempo – zbyt wolne zalewanie cienkich przekrojów kończy się niedolewem, zbyt szybkie – erozją formy i porwaniem piasku.
• Odgazowanie – przy stopach aluminium usuwa się wodór, bo inaczej wydziela się on przy krzepnięciu jako porowatość.
• Zapłon gazów – przy masach żywicznych gazy uchodzące odpowietrzeniami zapala się kontrolowanie, żeby nie wtłoczyły się do odlewu.

Jak BHP wpływa na pracę przy ciekłym metalu?

Decydująco – wilgoć w kontakcie z ciekłym metalem powoduje gwałtowne odparowanie i wyrzut metalu, co jest jednym z głównych mechanizmów ciężkich wypadków w odlewniach opisywanych w materiałach OSHA. Każde narzędzie, kadź i podpórka muszą być suche i wygrzane.

• Osłona twarzy i okulary – poliwęglanowa przyłbica z filtrem, nie same okulary.
• Odzież aluminizowana lub trudnopalna, bez kieszeni i mankietów, w które wpadnie kropla metalu.
• Buty z osłoną zapobiegającą wnikaniu metalu za cholewkę, bez sznurowania odsłaniającego stopę.
• Suche stanowisko – piasek sypki pod kadzią, zero wody, zero wilgotnego betonu w strefie zalewania.
• Wentylacja – odciąg oparów i gazów z rozkładu spoiw żywicznych.
• Droga ewakuacji i procedura na wypadek wycieku metalu z formy albo pęknięcia kadzi.

Odlewanie hobbystyczne jest możliwe, ale wymaga przygotowanego stanowiska i świadomej kontroli ryzyka, a nie improwizacji na trawniku. Treść tego artykułu nie zastępuje szkolenia BHP ani konsultacji z technologiem odlewni.

“Kontakt ciekłego metalu z wilgocią należy traktować jako zagrożenie o najwyższym priorytecie na stanowisku zalewania – obejmuje to narzędzia, formy, kadzie i podłoże.” – parafraza wytycznych bezpieczeństwa pracy w odlewniach, OSHA, 2026

Jak przebiega krzepnięcie, wybijanie i czyszczenie odlewu?

Krzepnięcie trwa od kilkudziesięciu sekund przy drobnym odlewie aluminiowym do wielu godzin przy kilkutonowym korpusie żeliwnym – czas zależy od stopu, masy odlewu, grubości przekrojów i temperatury formy. Wybijanie przed pełnym ostygnięciem grozi odkształceniem, pęknięciem i poparzeniem operatora.

Kiedy wybić formę i jak usunąć rdzenie?

Formę wybija się po skrzepnięciu i schłodzeniu poniżej temperatury, w której odlew ma już wystarczającą wytrzymałość – przy żeliwie sferoidalnym opóźnienie sprzyja też stabilności wymiarowej. Praktyczny wyznacznik to zanik czerwonego żaru i możliwość manipulacji odlewem szczypcami bez odkształcania.

1. Wybicie – rozbicie masy na kracie wstrząsowej lub ręcznie, z odzyskiem masy obiegowej do przerobu.
2. Usunięcie rdzeni – wykruszanie, wibracje lub wypłukiwanie, zależnie od spoiwa i geometrii kanału.
3. Odcięcie układu wlewowego – obcinarką, piłą taśmową, palnikiem przy staliwie; przy żeliwie szarym nadlew często odbija się uderzeniem.
4. Śrutowanie – oczyszczenie powierzchni ze spieczonego piasku i zgorzeliny w komorze śrutowniczej.
5. Gratowanie i szlifowanie – usunięcie zalewek na linii podziału i pozostałości po wlewach.
6. Obróbka cieplna – wyżarzanie odprężające, normalizowanie lub przesycanie i starzenie stopów aluminium, jeśli wymaga tego dokumentacja.
7. Obróbka skrawaniem – dopiero na końcu, gdy naprężenia zostały zdjęte.

Pierwszy odlew z nowego oprzyrządowania traktuję jak eksperyment pomiarowy, nie jak wyrób. Rozcinam go, oglądam przekrój w miejscu nadlewu i sprawdzam, gdzie faktycznie zebrała się porowatość – jedna taka próba oszczędza trzy iteracje zgadywania.

Jakie wady najczęściej powstają przy odlewaniu w piasku?

Do typowych wad odlewów piaskowych należą niedolewy, pęcherze gazowe, zapiaszczenia, przypalenia, przesunięcie połówek formy, jamy skurczowe i pęknięcia na gorąco. Każdą trzeba analizować razem z miejscem wystąpienia i parametrami procesu – ta sama wada w dwóch punktach odlewu może mieć dwie różne przyczyny.

Jak rozpoznać wadę po wyglądzie i miejscu?

Analizę wad wraz z fotografiami przekrojów rozwijam w osobnym opracowaniu o wadach odlewów i ich przyczynach.

Które wady dyskwalifikują odlew, a które da się naprawić?

• Naprawialne spawaniem – drobne porowatości powierzchniowe w staliwie, o ile dokumentacja i norma odbiorowa to dopuszczają.
• Do przeróbki mechanicznej – zalewki, resztki wlewów, lekkie przypalenia zdejmowane naddatkiem obróbkowym.
• Dyskwalifikujące – jamy skurczowe w strefie naprężeń roboczych, pęknięcia przechodzące przez przekrój nośny.
• Wymagające zmiany technologii – powtarzalny niedolew w tym samym miejscu każdej sztuki, oznaczający błąd układu wlewowego, nie przypadek.

Jak kontrolować jakość gotowego odlewu piaskowego?

Kontrola odlewu obejmuje oględziny, pomiary wymiarowe, ważenie, badanie twardości, analizę składu chemicznego oraz – zależnie od wymagań – badania nieniszczące PT, MT, RT lub UT. Deklaracje dokładności powinny odwoływać się do klas tolerancji według ISO 8062-3:2023, a nie do jednej ogólnej wartości „±X mm”.

Jakie badania stosuje się do odlewów?

• Oględziny wizualne – po śrutowaniu, przy dobrym oświetleniu; wyłapują zapiaszczenia, przypalenia i przesunięcia.
• Pomiar wymiarowy – suwmiarka i sprawdziany przy prostych detalach, ramię pomiarowe lub skan 3D przy geometriach swobodnych.
• Masa odlewu – odchyłka masy powyżej kilku procent często sygnalizuje porowatość wewnętrzną, zanim ktokolwiek zrobi prześwietlenie.
• Twardość HB – szybka weryfikacja struktury żeliwa i skuteczności obróbki cieplnej.
• Analiza spektralna – potwierdzenie składu wytopu, obowiązkowa przy żeliwie sferoidalnym i staliwie.
• PT i MT – badanie penetracyjne i magnetyczno-proszkowe wad powierzchniowych.
• RT i UT – radiografia i ultradźwięki dla wad wewnętrznych, przy odlewach odpowiedzialnych.

Badania nieniszczące powinien prowadzić personel kwalifikowany zgodnie z PN-EN ISO 9712:2022 – protokół podpisany przez osobę bez certyfikatu w odpowiedniej metodzie i stopniu nie ma wartości odbiorowej.

Czy odlewanie w piasku nadaje się do aluminium, żeliwa, staliwa i brązu?

Tak – wszystkie cztery grupy odlewa się w formach piaskowych, ale każda wymaga innego przygotowania masy, temperatury i odpowietrzenia.

Szczegóły dla stopów lekkich opisuję w tekście o odlewaniu aluminium w piasku. Dane techniczne i normy sprawdzone: lipiec 2026; klasy tolerancji i wymagania NDT weryfikuj corocznie w aktualnych wydaniach norm.

Najczęściej zadawane pytania

Czy odlewanie w piasku jest trudne?

Podstawowa idea jest prosta, ale wykonanie poprawnego odlewu wymaga kontroli modelu, masy, odpowietrzenia, temperatury metalu i zasilania. Najwięcej problemów pojawia się nie przy samym zalewaniu, lecz w przygotowaniu formy i układu wlewowego. Z mojej praktyki wynika, że początkujący poświęcają zbyt dużo uwagi topieniu, a zbyt mało zagęszczaniu masy.

Z czego składa się forma piaskowa?

Forma piaskowa składa się z masy formierskiej zagęszczonej wokół modelu, ujętej w skrzynki formierskie. Typowo obejmuje osnowę piaskową, spoiwo (bentonit lub żywicę), wodę w masach wilgotnych oraz dodatki poprawiające powierzchnię, przepuszczalność lub odporność na przypalenia. Do tego dochodzi układ wlewowy, nadlewy, odpowietrzenia i ewentualne rdzenie.

Po co są nadlewy w odlewie piaskowym?

Nadlewy zasilają odlew ciekłym metalem podczas krzepnięcia i kompensują skurcz objętościowy. Jeśli nadlew jest za mały albo umieszczony w złym miejscu, w odlewie powstaną jamy skurczowe mimo poprawnego zalania formy. Przy odlewach o zróżnicowanych przekrojach nadlew nie jest elementem opcjonalnym.

Czy można odlewać aluminium w piasku?

Tak, stopy aluminium są często odlewane w formach piaskowych, szczególnie przy prototypach i mniejszych seriach. Trzeba jednak kontrolować temperaturę, tlenki, wilgoć formy i odpowietrzenie, bo aluminium łatwo tworzy wtrącenia tlenkowe i pochłania wodór. Odgazowanie kąpieli przed zalaniem zauważalnie ogranicza porowatość.

Jakie są najczęstsze wady odlewów piaskowych?

Do typowych wad należą niedolewy, pęcherze gazowe, zapiaszczenia, przypalenia, przesunięcie połówek formy, jamy skurczowe i pęknięcia. Każdą wadę analizuje się razem z miejscem wystąpienia, geometrią odlewu i parametrami procesu. Powtarzalność wady w tym samym punkcie oznacza błąd technologii, nie przypadek.

Kiedy wyjąć odlew z formy?

Odlew wyjmuje się po skrzepnięciu i wystarczającym ostygnięciu – przy drobnych odlewach aluminiowych to kilkanaście minut, przy dużych korpusach żeliwnych nawet kilkanaście godzin. Czas zależy od stopu, masy odlewu i grubości przekrojów. Zbyt wczesne wybicie powoduje odkształcenia, pęknięcia i realne zagrożenie poparzeniem.

Jaką dokładność wymiarową daje forma piaskowa?

Dokładność zależy od rodzaju masy, wielkości odlewu i sposobu formowania, dlatego podaje się ją jako klasę tolerancji według ISO 8062-3:2023, a nie jedną wartość. Masy chemoutwardzalne i formowanie maszynowe dają węższe tolerancje niż formowanie ręczne w masie wilgotnej. Odlew piaskowy nie dorównuje dokładnością odlewaniu precyzyjnemu ani HPDC.

Czy odlewanie w piasku nadaje się do hobbystów?

Tak, ale wyłącznie przy rygorystycznym bezpieczeństwie. Wilgoć, ciekły metal, żużel, opary i niekontrolowany wyciek metalu są realnym zagrożeniem, dlatego przygotowane stanowisko, odzież ochronna i procedura są ważniejsze niż sama forma. Treść tego artykułu nie zastępuje szkolenia BHP prowadzonego przez uprawnioną osobę.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – technologie odlewania, projektowanie układów wlewowych, klasyfikacja wad odlewów.
2. American Foundry Society – materiały techniczne i szkoleniowe dotyczące praktyki formowania w piasku i kontroli mas formierskich (dostęp: 2026).
3. OSHA – Occupational Safety and Health Administration – wytyczne bezpieczeństwa pracy w odlewniach i przy ciekłym metalu (dostęp: 2026).
4. ISO 8062-3:2023 Geometrical product specifications (GPS) – Dimensional and geometrical tolerances for moulded parts – klasy tolerancji wymiarowych i geometrycznych odlewów.
5. PN-EN ISO 9712:2022 Badania nieniszczące – Kwalifikacja i certyfikacja personelu badań nieniszczących – wymagania wobec personelu prowadzącego badania PT, MT, RT i UT.

Marcin Gajda

Technolog odlewnik z 20-letnią praktyką w odlewniach żeliwa i aluminium. Prowadził technologię form piaskowych i kokilowych, nadzorował topienie, zalewanie i kontrolę jakości odlewów – od drobnych detali po korpusy maszyn. Zna halę odlewni od zaplecza: wie, skąd biorą się wady odlewów i jak ustawić proces, żeby ich uniknąć. Na Odlewnictwo24.pl tłumaczy procesy i technologie odlewnicze prostym językiem, ale bez uproszczeń kosztem prawdy technicznej.
