Rdzeń odlewniczy – czym jest, jak powstaje i jaką pełni funkcję w formie

Czym jest rdzeń odlewniczy i kiedy stosuje się go w odlewie?

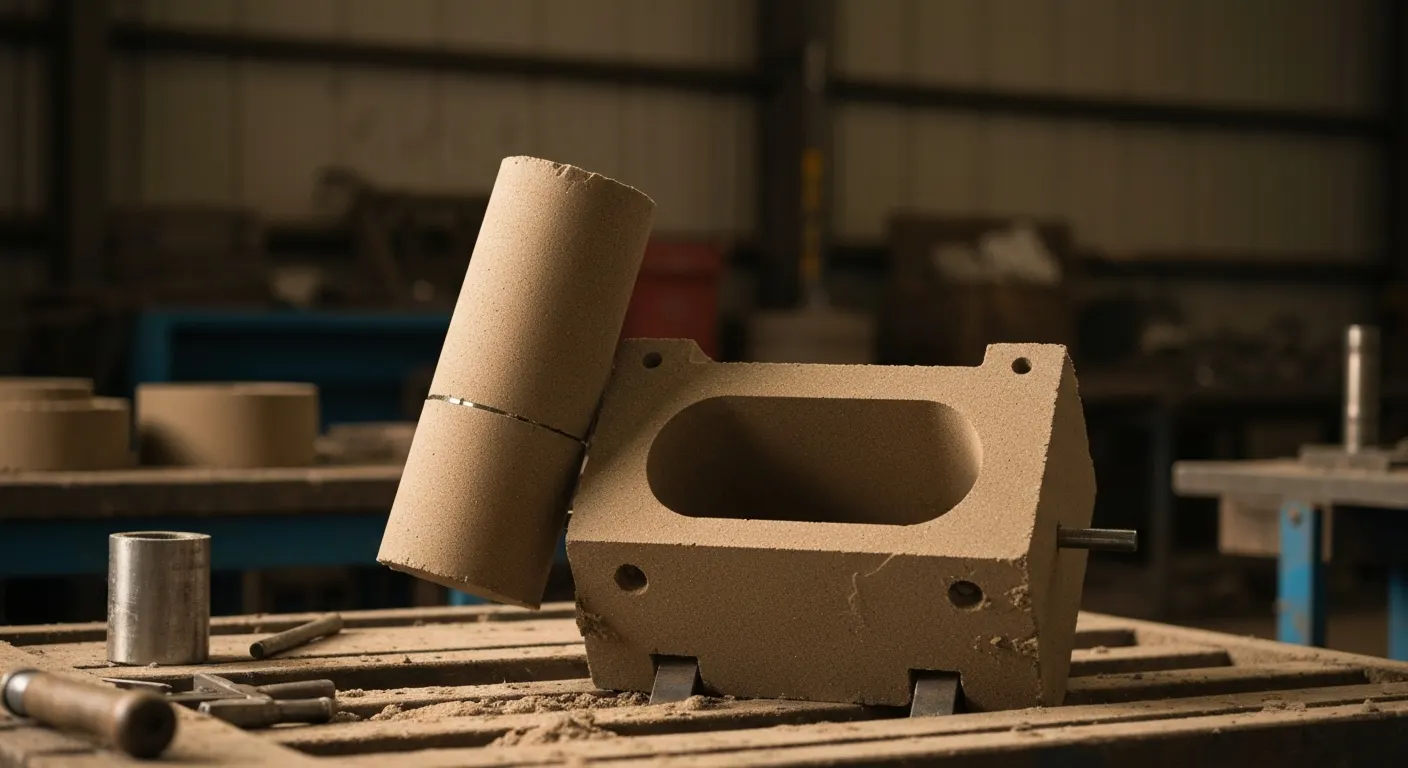

Rdzeń odlewniczy to wyodrębniony element formy, najczęściej piaskowy ze spoiwem, który tworzy wewnętrzne kształty odlewu – otwory, kanały, komory i podcięcia niemożliwe do uzyskania samą wnęką formy (Giesserei Lexikon, 2026). Musi przetrwać kontakt z ciekłym metalem o temperaturze 700 °C dla aluminium i ok. 1400-1450 °C dla staliwa, a po skrzepnięciu dać się usunąć przez wybijanie lub wypłukiwanie. W korpusie pompy potrafi stanowić 30-40% objętości oprzyrządowania.

Rdzeń a forma odlewnicza – podstawowa różnica

Forma odwzorowuje zewnętrzny kontur odlewu, rdzeń – wewnętrzny. Wnękę formy tworzy model (drewniany, żywiczny, metalowy), natomiast rdzeń powstaje w osobnym narzędziu, czyli rdzennicy. To rozróżnienie mylą nawet doświadczeni konstruktorzy, którzy przysyłają mi rysunki z „formą kanału chłodzącego”, myśląc o rdzeniu. Cztery pojęcia, cztery różne przedmioty fizyczne:

• Model odlewniczy – odwzorowanie zewnętrznego kształtu detalu powiększone o naddatki na obróbkę i skurcz (1,0% dla żeliwa szarego, ok. 2,0% dla staliwa i 1,2-1,5% dla stopów Al-Si).
• Forma odlewnicza – to, co powstaje po zaformowaniu modelu w masie formierskiej; zawiera wnękę, układ wlewowy i nadlewy.
• Rdzennica – narzędzie (metalowe przy cold-box, żeliwne lub stalowe przy hot-box), w którym strzela się masę rdzeniową; nie ma kontaktu z ciekłym metalem.
• Rdzeń – gotowy, utwardzony wypraska z masy rdzeniowej, wkładany do formy tuż przed jej zamknięciem.
• Znak rdzeniowy – przedłużenie rdzenia poza obrys odlewu, które opiera się o gniazdo w formie; nie odwzorowuje się w gotowym detalu.

Kiedy rdzeń jest konieczny, a kiedy zbędny?

Rdzeń jest konieczny wtedy, gdy pustka wewnętrzna nie daje się wyprowadzić na zewnątrz odlewu w kierunku podziału formy. Jeżeli otwór jest przelotowy, prosty i o średnicy powyżej 20-25 mm, często taniej wykonać go wiertłem niż budować rdzennicę. Kilka sytuacji granicznych z praktyki:

• Rdzeń niezbędny – kanały wodne w kadłubie silnika, komora ślimakowa korpusu pompy, wnętrze zaworu kulowego, kolektor wydechowy o zmiennym przekroju.
• Rdzeń niezbędny mimo prostoty – odlewy artystyczne z brązu odlewane metodą wosku traconego, gdzie pusty rdzeń szamotowo-gipsowy redukuje masę popiersia z 90 do 25 kg i ogranicza jamy skurczowe.
• Rdzeń zbędny – otwór przelotowy Ø30 mm w kołnierzu, który i tak trafia pod wiertarkę przed gwintowaniem.
• Rdzeń zbędny – płytkie wgłębienie o głębokości mniejszej niż jego szerokość, dające się uzyskać występem na modelu przy zachowaniu pochylenia odlewniczego 1-3°.
• Rdzeń dyskusyjny – podcięcia, które można zlikwidować przesunięciem płaszczyzny podziału albo zastosowaniem rdzenia zewnętrznego zamiast dzielonej formy.

W odlewaniu ciśnieniowym HPDC klasyczny rdzeń piaskowy praktycznie nie występuje – ciśnienie 600-1100 barów rozbiłoby go. Tam pustki tworzą suwaki i rdzenie metalowe, a piaskowe rdzenie soli lub spoiw specjalnych to nisza rozwiązywana indywidualnie. Więcej o samym formowaniu opisałem w tekście odlewanie piaskowe krok po kroku.

Jaką funkcję pełni rdzeń w formie odlewniczej?

Rdzeń pełni trzy funkcje jednocześnie: kształtuje wnętrze odlewu, odprowadza część gazów przez własną przepuszczalność oraz stabilizuje geometrię detalu podczas krzepnięcia. Odchyłka położenia rdzenia o 1,5 mm w kadłubie pompy przekłada się bezpośrednio na 1,5 mm różnicy grubości ścianki – a to często granica między detalem dobrym a złomem.

Jak rdzeń tworzy otwory, kanały i pustki wewnętrzne?

Rdzeń działa jak negatyw pustki. Masa metalu opływa go z każdej strony, krzepnie na jego powierzchni i po wybiciu pozostaje kanał o kształcie rdzenia pomniejszony o skurcz. Typowe zastosowania, które przewijają się przez polskie odlewnie:

• Kanały chłodzące w głowicach i blokach silnika – pakiety 5-9 rdzeni sklejanych w tzw. core package, gdzie każdy błąd sumuje się z pozostałymi.
• Komory hydrauliczne w korpusach zaworów z żeliwa sferoidalnego EN-GJS-400-15, gdzie chropowatość wewnętrzna decyduje o oporach przepływu.
• Wnętrza armatury – kurki, przepustnice, korpusy wodomierzy, gdzie rdzeń odpowiada za przekrój przepływowy i próbę szczelności przy 16 bar.
• Puste elementy artystyczne – dzwony, rzeźby, tabliczki pamiątkowe z brązu CuSn10, gdzie rdzeń chroni przed jamami skurczowymi w grubych przekrojach.
• Kołnierze i przyłącza – rdzenie krótkie, jednoznakowe, często wykonywane ręcznie w małych odlewniach.

Jak rdzeń wpływa na dokładność wymiarową odlewu?

Dokładność wewnętrzna odlewu nigdy nie będzie lepsza niż suma trzech tolerancji: dokładności rdzennicy, powtarzalności rdzenia i luzu w znakach rdzeniowych. W odlewach piaskowych realnie osiągalna klasa dokładności to DCTG 10-12 wg ISO 8062, w kokili 8-10. Z mojej praktyki wynika, że najczęściej „ucieka” nie rdzeń, ale gniazdo znaku w formie – wybite po kilkuset cyklach modelem, który nikt nie zmierzył.

“Proces cold-box polega na utwardzaniu masy rdzeniowej w zimnej rdzennicy przez przedmuchiwanie katalizatorem gazowym, co pozwala uzyskiwać rdzenie o dużej dokładności i złożonych kształtach.” – Giesserei Lexikon, hasło Cold box process, 2026

Z jakich materiałów wykonuje się rdzenie odlewnicze?

Rdzenie wykonuje się z osnowy piaskowej połączonej spoiwem. Dominuje piasek kwarcowy o zawartości SiO₂ powyżej 96% i wielkości ziarna 0,10-0,40 mm; przy wyższych obciążeniach cieplnych stosuje się piaski chromitowe, cyrkonowe i oliwinowe. Spoiwem bywa żywica organiczna, szkło wodne, bentonit albo nowoczesny układ nieorganiczny (ASK Chemicals, Core Production, 2026).

Czym różni się piasek kwarcowy od chromitowego i cyrkonowego?

Różnica sprowadza się do przewodności cieplnej, rozszerzalności i ceny. Kwarc jest tani, ale ma przemianę α→β w ok. 573 °C, która powoduje skokową rozszerzalność i sprzyja żyłkom odlewniczym. Chromit i cyrkon są stabilniejsze cieplnie, ale kosztują wielokrotnie więcej.

• Piasek kwarcowy – osnowa 90% rdzeni w Polsce, gęstość nasypowa ok. 1,45-1,55 g/cm³, ognioodporność ok. 1700 °C, główny problem to rozszerzalność cieplna.
• Piasek chromitowy – wysoka przewodność cieplna działająca jak chłodzik, stosowany lokalnie w grubych węzłach cieplnych staliwa.
• Piasek cyrkonowy – najniższa rozszerzalność i bardzo dobra gładkość powierzchni, zwykle w warstwie licowej lub przy odlewach precyzyjnych.
• Piasek oliwinowy – nie zawiera wolnej krzemionki, korzystny dla staliwa manganowego i z perspektywy narażenia pyłowego.
• Osnowy syntetyczne (ceramiczne kuliste) – lepsza sypkość i mniejsze zapotrzebowanie na spoiwo, cena ogranicza je do wybranych obszarów.

Które spoiwo wybrać: żywicę, szkło wodne czy układ nieorganiczny?

Wybór spoiwa zależy od serii, stopu i wymagań emisyjnych – nie ma jednego zwycięzcy. Żywice furanowe i fenolowe dają wysoką wytrzymałość i dobrą powierzchnię, ale generują emisje BTEX i dym przy zalewaniu. Szkło wodne utwardzane CO₂ jest tanie i bezzapachowe, jednak sprawia kłopot przy wybijaniu i regeneracji, o czym piszę szerzej w materiale o regeneracji mas formierskich. Spoiwa nieorganiczne nowej generacji ograniczają emisje niemal do zera i świetnie sprawdzają się przy aluminium, ale są wrażliwe na wilgotność powietrza – w lipcu, przy 75% wilgotności względnej, potrafią zaskoczyć spadkiem wytrzymałości magazynowanego rdzenia.

• Żywica fenolowo-uretanowa (cold-box) – dodatek zwykle rzędu 1-2% masy piasku, dokładne proporcje zawsze wg karty technicznej producenta i prób technologicznych.
• Żywica furanowa (hot-box) – utwardzanie cieplne w rdzennicy o temperaturze ok. 200-250 °C.
• Szkło wodne + CO₂ – utwardzanie przedmuchem, popularne w małych odlewniach i przy odlewach jednostkowych ze staliwa.
• Bentonit – typowy dla masy wilgotnej i rdzeni suszonych; dziś raczej w formierstwie niż w rdzeniarni seryjnej.
• Spoiwa nieorganiczne nowej generacji – zero amin, niska emisja, wymagają szczelnego łańcucha logistyki rdzeni.

Jak powstaje rdzeń piaskowy krok po kroku?

Rdzeń piaskowy powstaje w pięciu krokach: przygotowanie masy, strzelenie jej do rdzennicy, utwardzenie, wyjęcie i kontrola. W cold-boxie cały cykl dla rdzenia o masie 3-8 kg zamyka się zwykle w 40-90 sekundach, dlatego proces zdominował produkcję seryjną (Giesserei Lexikon, 2026).

1. Przygotowanie masy – mieszanie suchego piasku ze spoiwem w mieszarce, kontrola czasu przydatności masy (przy cold-box liczonej w godzinach).
2. Napełnienie rdzennicy – strzelanie sprężonym powietrzem 3-6 bar przez dysze wstrzeliwacza albo ręczne ubijanie przy pojedynczych sztukach.
3. Utwardzanie – przedmuch katalizatorem (amina), nagrzanie rdzennicy, przedmuch CO₂ albo utwardzenie samoczynne w czasie.
4. Przedmuch płuczący – usunięcie resztek katalizatora powietrzem i skierowanie go do skrubera kwaśnego.
5. Wyjęcie i wykończenie – usunięcie wypływek, sklejenie pakietu, ewentualne malowanie powłoką ochronną i suszenie.
6. Kontrola i magazynowanie – pomiar, ważenie, odłożenie na stelaż zabezpieczający przed odkształceniem długich rdzeni.

Na czym polega proces cold-box?

Cold-box polega na utwardzaniu masy rdzeniowej w rdzennicy o temperaturze otoczenia przez przedmuch katalizatorem aminowym, najczęściej trietyloaminą lub dimetyloetyloaminą, wprowadzanym w strumieniu powietrza. Reakcja poliaddycji między żywicą fenolową a izocyjanianem zachodzi w kilka sekund. Zaletą jest brak nagrzewania oprzyrządowania – rdzennica nie odkształca się cieplnie, więc powtarzalność wymiarowa jest wysoka. Ceną są instalacje odciągowe, skrubery i rygory BHP wokół amin.

Kiedy stosuje się hot-box, shell molding i spoiwa nieorganiczne?

Hot-box wybiera się przy rdzeniach małych i średnich o wysokiej wytrzymałości natychmiastowej, shell (Croning) przy cienkościennych rdzeniach o świetnej gładkości i łatwym wybijaniu, a spoiwa nieorganiczne przy aluminium i tam, gdzie emisje są krytyczne. Poniższe zestawienie porządkuje wybór – dane orientacyjne, do zweryfikowania na własnym parku maszynowym.

Ta sama geometria bywa realizowana inaczej w zależności od stopu. Rdzeń kanału wodnego, który dla aluminium świetnie wychodzi na spoiwie nieorganicznym, dla staliwa wymaga większej ognioodporności i często powłoki cyrkonowej. Rdzenie drukowane addytywnie mają dziś sens tam, gdzie seria nie uzasadnia rdzennicy za 30-60 tys. zł – prototypy, serie po 5-20 sztuk, odlewy artystyczne o skomplikowanej wewnętrznej geometrii.

Czym są rdzennice, znaki rdzeniowe i podpórki rdzeniowe?

Rdzennica to narzędzie do wykonania rdzenia, znak rdzeniowy to nadmiarowa część rdzenia opierająca się w gnieździe formy, a podpórka (żeberko rdzeniowe) to metalowy element podpierający rdzeń tam, gdzie same znaki nie wystarczą. Podpórka stapia się z odlewem, więc musi być z materiału zgodnego ze stopem i wolna od rdzy oraz oleju.

Jak rdzeń utrzymuje się w formie?

Rdzeń trzymają znaki rdzeniowe – poziome, pionowe albo wiszące – dobrane tak, by przenieść siłę wyporu. Ciekłe żeliwo ma gęstość ok. 6,9-7,0 g/cm³, piasek ok. 1,5 g/cm³, więc rdzeń jest wypychany ku górze siłą sięgającą czterokrotności jego ciężaru. Przy rdzeniu 10 kg oznacza to kilkadziesiąt kilogramów nacisku na gniazda.

• Znak dolny – najpewniejszy, przejmuje ciężar i część wyporu; długość zwykle 0,5-1,0 średnicy rdzenia.
• Znak górny – zabezpiecza przed unoszeniem, wymaga luzu montażowego 0,2-1,0 mm zależnie od wielkości.
• Znak wiszący – rdzeń podwieszony w górnej połowie formy, ryzykowny bez dodatkowego podparcia.
• Podpórki rdzeniowe – stosowane przy rdzeniach długich, cienkich i przy dużych rozpiętościach; zawsze suche i czyste, inaczej dają pęcherz w miejscu styku.
• Kanały odpowietrzające – kanaliki w rdzeniu wyprowadzone przez znak do atmosfery lub do masy formierskiej o dobrej przepuszczalności.

Dlaczego rdzenie trzeba odpowietrzać?

Rdzenie trzeba odpowietrzać, bo spoiwo organiczne rozkłada się w kontakcie z metalem i wydziela gazy w ilości wielokrotnie przekraczającej objętość samego rdzenia. Jeżeli gaz nie ma drogi ucieczki przez znak, przebija się do ciekłego metalu i zostaje w odlewie jako pęcherz. Praktyczne rozwiązania: kanaliki wiercone lub formowane w rdzeniu, wkładki z tkaniny lub sznura woskowego, podwyższona przepuszczalność masy w gnieździe znaku, wentylowanie górnej połowy formy. Zależność między gazowaniem rdzeni a wadami opisałem szerzej przy okazji tematu wady odlewów związane z gazowością.

Jakie wady odlewów mogą wynikać z błędów rdzeniowania?

Błędy rdzeniowe generują pięć typowych rodzin wad: pęcherze i porowatość gazową, przesunięcie kanałów, żyłki, przypalenia oraz zapiaszczenia. Badania nad wadami indukowanymi przez rdzenie cold-box wskazują, że korekta parametrów procesu rdzeniowego i odpowietrzenia istotnie ogranicza defekty gazowe (Udayan i in., Materials Today: Proceedings, 2021). Żaden pojedynczy zabieg nie eliminuje ich całkowicie.

Co się dzieje, gdy rdzeń przesunie się podczas zalewania?

Przesunięcie rdzenia daje asymetryczną ściankę: z jednej strony zbyt cienką, z drugiej pogrubioną. W korpusie pompy o ściance nominalnej 8 mm przesunięcie 2 mm oznacza 6 mm i 10 mm – ścianka 6 mm może nie przejść próby ciśnieniowej, a 10 mm daje węzeł cieplny i jamę skurczową. Najczęstsze przyczyny to zbyt duży luz znaków, zużyte gniazda w modelu, brak podpórek i wypór nieuwzględniony w obliczeniach obciążenia formy.

Skąd biorą się żyłki, przypalenia i zapiaszczenia?

Żyłki powstają w wyniku pęknięcia rozszerzającej się cieplnie powierzchni rdzenia i wniknięcia metalu w szczelinę – stąd ich charakterystyczny, żyłkowy relief na powierzchni kanału. Przypalenia i zapiaszczenia to skutek penetracji metalu w pory osnowy przy niedostatecznej powłoce lub zbyt niskiej ognioodporności piasku.

• Żyłki (veining) – przeciwdziała się dodatkami przeciwżyłkowymi, zmianą osnowy na mniej rozszerzalną i obniżeniem temperatury zalewania.
• Pęcherze gazowe – efekt nadmiaru spoiwa, wilgoci, brudnych podpórek lub zablokowanego odpowietrzenia.
• Przypalenia – reakcja metal-forma; ratuje powłoka cyrkonowa lub grafitowa nanoszona przez zanurzenie i wysuszona do końca.
• Zapiaszczenia – odpryski erodowanego rdzenia unoszone strumieniem metalu; przyczyną bywa zbyt agresywny układ wlewowy uderzający wprost w rdzeń.
• Deformacja rdzenia – ugięcie długiego rdzenia magazynowanego na płasko zamiast na profilowanym stelażu; wada powstaje na regale, nie w formie.

Jak kontroluje się jakość rdzeni przed zalaniem formy?

Kontrola rdzenia obejmuje sześć parametrów: wymiary, masę, stan powierzchni i pęknięcia, wilgotność, wytrzymałość (na zginanie lub ściskanie) oraz przepuszczalność masy. W produkcji seryjnej ważenie każdego rdzenia jest najtańszym testem – odchyłka masy o ponad 2-3% sygnalizuje niedostrzelenie, ubytek albo zmianę zagęszczenia.

Jak sprawdzić jakość rdzenia w praktyce warsztatowej?

Obserwuję regularnie, że większość reklamacji rdzeni bierze się nie ze spoiwa, ale z niezgodności rdzennicy, wentylacji narzędzia i parametrów strzelania. Zanim ktoś zmieni dostawcę żywicy, warto przejść tę listę:

1. Pomiar wymiarów – sprawdziany, szablony lub skan 3D dla rdzeni odpowiedzialnych; kontrola co najmniej pierwszej i ostatniej sztuki ze zmiany.
2. Ważenie – waga stanowiskowa z zapisem, tolerancja ustalona doświadczalnie na serii referencyjnej.
3. Wytrzymałość – próbki kształtowe („ósemki” lub belki) badane na zginanie po 1 h i po 24 h od strzelenia.
4. Przepuszczalność – aparat do pomiaru przepuszczalności masy, kluczowy przy rdzeniach o dużej powierzchni kontaktu z metalem.
5. Wilgotność – istotna szczególnie przy spoiwach nieorganicznych i przy rdzeniach magazynowanych ponad dobę.
6. Oględziny – pęknięcia w cienkich mostkach, wypływki na podziale rdzennicy, jakość i wyschnięcie powłoki.
7. Sprzężenie z kontrolą odlewu – przekroje kontrolne, RTG, endoskopia kanałów lub próba szczelności; dopiero to zamyka pętlę informacji zwrotnej.

Jakie ryzyka BHP występują przy produkcji rdzeni?

Główne ryzyka to pył respirabilnej krzemionki krystalicznej, aminy katalityczne oraz opary żywic i izocyjanianów. Krzemionka krystaliczna jest uznanym czynnikiem powodującym pylicę i choroby układu oddechowego, a stanowiska pracy z piaskiem przemysłowym wymagają kontroli narażenia (OSHA, Respirable Crystalline Silica, 2026). Aminy mają bardzo niski próg wyczuwalności zapachowej – jeśli w rdzeniarni czuć rybi zapach, instalacja przecieka.

“Narażenie na respirabilną krzemionkę krystaliczną występuje m.in. w odlewniach; pracodawca ma obowiązek ograniczać stężenie pyłu środkami technicznymi i organizacyjnymi.” – OSHA, Respirable Crystalline Silica, materiały informacyjne, 2026

Do tego dochodzi bezpieczeństwo samych maszyn: norma ISO 23062:2022 określa wymagania bezpieczeństwa dla maszyn formierskich, rdzeniarskich i urządzeń towarzyszących, w tym instalacji przygotowania i regeneracji mas. Przed audytem warto sprawdzić aktualność wydania i krajowe odpowiedniki. Treść tego akapitu nie zastępuje konsultacji ze służbą BHP ani oceny ryzyka zawodowego na konkretnym stanowisku.

Jak projektować rdzenie pod odlewy żeliwne, stalowe i aluminiowe?

Projektowanie rdzenia zaczyna się od pytania, czy pustkę da się usunąć – i to nie w CAD, tylko na wybijarce. Reguła praktyczna: kanał krętszy niż dwa zagięcia i węższy niż 12-15 mm bywa nie do wypłukania. Dopiero potem dobiera się osnowę, spoiwo i znaki, osobno dla każdego stopu, bo obciążenie cieplne rdzenia różni się kilkakrotnie.

Czym różnią się wymagania dla żeliwa, staliwa i aluminium?

Staliwo zalewane w temperaturze ok. 1550-1600 °C obciąża rdzeń najmocniej, żeliwo sferoidalne przy 1350-1420 °C średnio, a aluminium przy 690-730 °C najsłabiej – ale za to stopy Al-Si są najbardziej wrażliwe na gazowość. Stąd odmienne priorytety:

• Staliwo – priorytet: ognioodporność osnowy i powłoka; częściej chromit, cyrkon lub oliwin, grubsze znaki, mocniejsze podparcie.
• Żeliwo sferoidalne – priorytet: sztywność rdzenia i kontrola żyłkowania; rdzeń musi wytrzymać rozprężanie grafitu i wypór 7 g/cm³.
• Aluminium – priorytet: niska gazotwórczość i łatwe wybijanie; spoiwa nieorganiczne wypadają tu bardzo dobrze, bo rdzeń nie „dopala się” jak przy żeliwie.
• Brąz i mosiądz – odlewnictwo artystyczne i armatura; rdzeń często szamotowo-gipsowy, wypalany razem z formą ceramiczną.
• Wszystkie stopy – minimalne promienie 3-5 mm zamiast ostrych naroży, unikanie mostków cieńszych niż 8-10 mm, pochylenia znaków ułatwiające montaż.

Jakie zasady DFM warto wpisać do rysunku odlewu?

Zamiast poprawiać rdzeń po pierwszej próbie, lepiej zapisać reguły już na etapie konstrukcji – to sedno podejścia opisanego w tekście projektowanie odlewów pod technologię, a szczegóły dotyczące samego formowania w materiale o formach odlewniczych i masach formierskich. Lista minimum:

• Otwór technologiczny do wypłukania piasku – nawet zaślepiany później korkiem, radykalnie skraca czas czyszczenia.
• Jednakowe grubości ścianek wokół rdzenia – różnice powyżej 2:1 powodują naprężenia i deformację kanału.
• Znaki możliwie duże i asymetryczne – asymetria uniemożliwia montaż rdzenia w błędnej pozycji (poka-yoke w formie).
• Ograniczenie liczby rdzeni w pakiecie – każdy dodatkowy rdzeń to kolejne tolerancje sumujące się w łańcuchu wymiarowym.
• Uzgodniona strategia kontroli – jeśli kanał ma być sprawdzany endoskopem, jego średnica musi to fizycznie umożliwiać.

Rdzeń bywa traktowany jako drobiazg obok formy i topienia. W rzeczywistości to on decyduje o tym, czy odlew ma poprawny przekrój przepływowy, czy przejdzie próbę szczelności i ile godzin zajmie czyszczenie. Odlewnia, która mierzy masę rdzeni i notuje parametry strzelania, znajduje przyczynę braków w kilka godzin. Ta bez takich zapisów szuka jej tygodniami.

Najczęściej zadawane pytania

Co to jest rdzeń odlewniczy?

Rdzeń odlewniczy to element umieszczany w formie, aby po zalaniu metalem utworzyć wewnętrzny kształt odlewu. Najczęściej wykonuje się go z piasku kwarcowego ze spoiwem, a po wybiciu odlewu usuwa z wnętrza detalu przez wybijanie, wypłukiwanie lub obróbkę. Bez rdzenia forma odwzorowuje wyłącznie zewnętrzny kontur.

Do czego służy rdzeń w formie?

Rdzeń tworzy otwory, kanały, komory i podcięcia, których nie da się uzyskać samą wnęką formy. Wpływa też na dokładność wymiarową, chropowatość powierzchni wewnętrznej i ryzyko wad gazowych. W kadłubach silników pakiet rdzeni odpowiada za cały układ chłodzenia i smarowania.

Z czego wykonuje się rdzenie odlewnicze?

Najczęściej z piasku kwarcowego o zawartości SiO₂ powyżej 96%, połączonego żywicą, szkłem wodnym, bentonitem albo spoiwem nieorganicznym. Przy wysokich temperaturach i wymaganiach powierzchniowych stosuje się piaski chromitowe, cyrkonowe lub oliwinowe. Dawki spoiwa dobiera się zawsze według karty technicznej producenta i prób technologicznych, nie według uniwersalnej tabelki.

Czym jest cold-box w produkcji rdzeni?

Cold-box to technologia, w której masa rdzeniowa utwardza się w zimnej rdzennicy przez przedmuch katalizatorem aminowym (Giesserei Lexikon, 2026). Metoda jest wydajna i dominuje w produkcji seryjnej, bo cykl liczy się w dziesiątkach sekund. Wymaga jednak skruberów, kontroli emisji i rygorystycznej wentylacji stanowisk.

Dlaczego rdzeń może spowodować wadę odlewu?

Najczęstsze przyczyny to przesunięcie rdzenia, zbyt mała przepuszczalność, wilgoć, nadmiar spoiwa, słabe odpowietrzenie lub erozja powierzchni. Skutkiem bywają pęcherze, żyłki, przypalenia albo niezgodna geometria kanałów. Sama zmiana rdzenia rzadko usuwa wadę – zwykle trzeba równolegle poprawić układ wlewowy lub temperaturę zalewania.

Jak sprawdza się rdzeń przed zalaniem formy?

Kontroluje się wymiary, masę, stan powierzchni, pęknięcia, wilgotność, wytrzymałość i poprawność osadzenia w formie. Ważenie każdej sztuki wykrywa niedostrzelenie szybciej niż jakakolwiek inna metoda. Przy odlewach odpowiedzialnych kontrolę rdzenia łączy się z późniejszym RTG, endoskopią kanałów lub próbą szczelności.

Kiedy warto użyć rdzenia drukowanego 3D?

Wtedy, gdy seria nie uzasadnia kosztu rdzennicy albo geometria jest zbyt złożona na klasyczne narzędzie. Typowe progi to prototypy i serie po kilka do kilkudziesięciu sztuk oraz odlewy artystyczne z rozbudowaną pustką. Przy produkcji seryjnej druk przegrywa czasem cyklu z cold-boxem.

Czy w odlewaniu ciśnieniowym HPDC stosuje się rdzenie piaskowe?

Nie w klasycznej postaci – ciśnienie wtrysku sięgające 600-1100 barów zniszczyłoby rdzeń piaskowy. Pustki tworzą tam ruchome rdzenie metalowe i suwaki. Rozwiązania z rdzeniami solnymi lub specjalnymi spoiwami istnieją, ale wymagają indywidualnego projektu procesu.

Źródła i literatura

1. ISO 23062:2022 – Foundry machinery. Safety requirements for molding and coremaking machinery and associated equipment, ISO, 2022.
2. Giesserei Lexikon – Cold box process, hasło encyklopedyczne, dostęp 2026.
3. ASK Chemicals – Core Production, materiały techniczne producenta spoiw i mas rdzeniowych, 2026.
4. OSHA – Respirable Crystalline Silica, materiały informacyjne dotyczące narażenia zawodowego, dostęp 2026.
5. Udayan, Srinivasan, Vignesh, Govindaraju, Elimination of casting defects induced by cold box cores, Materials Today: Proceedings, 2021, DOI 10.1016/j.matpr.2020.10.398.

Dane i odwołania do norm sprawdzone: lipiec 2026. Przed audytem lub zakupem oprzyrządowania zweryfikuj aktualne wydanie normy ISO 23062 oraz krajowe przepisy dotyczące narażenia na pyły i aminy.

Marcin Gajda

Technolog odlewnik z 20-letnią praktyką w odlewniach żeliwa i aluminium. Prowadził technologię form piaskowych i kokilowych, nadzorował topienie, zalewanie i kontrolę jakości odlewów – od drobnych detali po korpusy maszyn. Zna halę odlewni od zaplecza: wie, skąd biorą się wady odlewów i jak ustawić proces, żeby ich uniknąć. Na Odlewnictwo24.pl tłumaczy procesy i technologie odlewnicze prostym językiem, ale bez uproszczeń kosztem prawdy technicznej.
