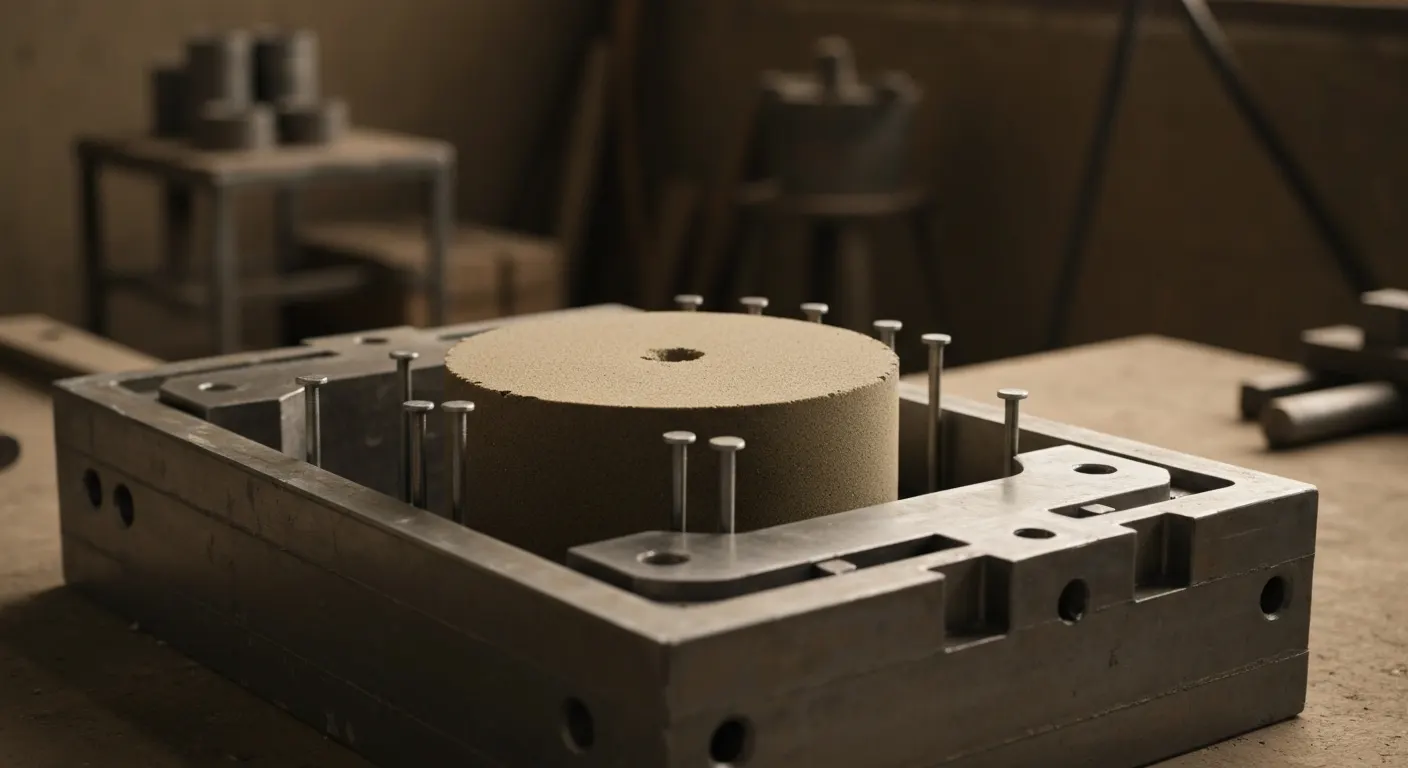

Rdzenie w kokilach – rodzaje, mocowanie i bezpieczne usuwanie

Czym są rdzenie w kokilach i kiedy się je stosuje

Rdzeń w kokili to element formujący, który tworzy kanał, otwór lub podcięcie wewnątrz odlewu wykonywanego w trwałej formie metalowej. W odróżnieniu od formy piaskowej, gdzie cała forma ulega zniszczeniu, kokila pracuje setki lub tysiące cykli, a rdzeń musi albo dać się wyciągnąć, albo zostać usunięty inną drogą. Według ASM Handbook Vol. 15 (ASM International, 2008) projekt rdzenia w formie trwałej rozstrzyga się jednocześnie na trzech płaszczyznach: geometrii, wymiany ciepła i sposobu usuwania.

Z mojej praktyki w odlewniach stopów lekkich wynika prosta zasada: rdzeń, którego nie umiesz wyjąć, nie istnieje. Można narysować najpiękniejszy kanał chłodzący w korpusie, ale jeśli nikt na etapie projektu nie sprawdził drogi wyciągania, narzędzie trafia do przeróbki po pierwszych próbach. Widziałem taki scenariusz kilkakrotnie i za każdym razem kosztował więcej niż tydzień analizy.

Po co stosuje się rdzenie w odlewaniu kokilowym?

Rdzenie stosuje się po to, żeby uzyskać kształt wewnętrzny, którego nie da się wykonać samym podziałem kokili. Kokila dzieli się zwykle na dwie lub trzy części, a każdy kanał biegnący prostopadle do kierunku otwierania wymaga osobnego elementu. Typowe zastosowania:

• Korpus armatury z brązu – kanał przepływowy o zmiennym przekroju, gdzie rdzeń metalowy wchodzi z boku na suwaku.
• Tuleja z przelotem – najprostszy przypadek, rdzeń cylindryczny z pochyleniem 1-2 stopni na stronę, wyciągany osiowo.
• Obudowa przekładni ze stopu aluminium – kilka rdzeni bocznych tworzących gniazda łożysk i kanały olejowe.
• Głowica lub kolektor – kanały o krzywoliniowym przebiegu, gdzie sięga się po rdzeń piaskowy albo solny.
• Uchwyt lub dźwignia – odciążenie masy przez wnękę wewnętrzną, często realizowaną rdzeniem stałym z odpowiednim pochyleniem.
• Odlewy cynkowe drobne – otwory pod gwint formowane trzpieniem, oszczędzające późniejsze wiercenie.

Czy kokila może pracować z rdzeniem piaskowym?

Tak, i jest to rozwiązanie stosowane rutynowo. Układ, w którym trwała kokila metalowa współpracuje z jednorazowym rdzeniem piaskowym, nazywa się formą półtrwałą. Zewnętrzna geometria odlewu powstaje w metalu, wnętrze w masie rdzeniowej. Cykl wydłuża się o czas wkładania rdzenia, ale swoboda kształtu rośnie skokowo. Przy krótkich seriach – powiedzmy 200-500 sztuk rocznie – to często jedyna sensowna ekonomicznie droga, bo mechanizm suwakowy do skomplikowanego kanału potrafi kosztować więcej niż całe pozostałe narzędzie.

Kiedy rdzeń metalowy jest lepszy od piaskowego?

Rdzeń metalowy wygrywa wszędzie tam, gdzie liczy się powtarzalność wymiaru i czas cyklu przy seriach powyżej kilku tysięcy sztuk. Nie wydziela gazów, nie zostawia resztek masy w kanale, a jego powierzchnia daje gładszą ściankę wewnętrzną. Płaci się za to koniecznością pochylenia, luzów cieplnych i mechanizmu wyciągania. Przy odlewaniu kokilowym aluminium rdzeń metalowy odbiera też ciepło z wnętrza odlewu, co przyspiesza krzepnięcie i porządkuje kierunek zasilania – efekt, którego rdzeń piaskowy nie da.

Rodzaje rdzeni: metalowe, piaskowe, solne i ceramiczne

W kokilach stosuje się rdzenie metalowe, piaskowe, solne i rzadziej ceramiczne. Rdzeń metalowy jest trwały i dokładny, ale musi dać się wyciągnąć mechanicznie. Rdzeń piaskowy lub solny pozwala wykonać bardziej złożony kanał, wymaga jednak kontroli gazów, resztek masy oraz zaplanowanej metody usuwania (ASM International, 2008). Wybór rozstrzyga się na skrzyżowaniu geometrii, stopu i wielkości serii.

“Konstrukcja narzędzia decyduje o turbulencji strumienia i zamknięciach gazu wcześniej niż jakiekolwiek nastawy procesu; wady wynikające z geometrii powtarzają się z cyklu na cykl.” — John Campbell, Complete Casting Handbook, Butterworth-Heinemann, 2015

Czym różni się rdzeń metalowy od piaskowego?

Rdzeń metalowy różni się od piaskowego trwałością, przewodnością cieplną i sposobem usuwania. Metalowy pracuje wielokrotnie i wychodzi z odlewu ruchem mechanicznym, piaskowy ginie po jednym odlewie i wymaga wybicia. Poniższa tabela porządkuje główne różnice.

Rdzenie metalowe stałe i wyciągane – jak je rozróżnić?

Rdzeń stały jest częścią połówki kokili i wychodzi z odlewu podczas normalnego otwierania formy. Rdzeń wyciągany porusza się niezależnie – napędza go suwak, cylinder hydrauliczny albo mechanizm krzywkowy – i musi wyjść przed rozdzieleniem kokili. Praktyczne konsekwencje:

• Pochylenie technologiczne – rdzeń stały zwykle potrzebuje większego pochylenia niż wyciągany, bo jego ruch względem kurczącego się odlewu jest wymuszony sekwencją otwierania.
• Sekwencja ruchu – rdzeń boczny wyciągany po otwarciu kokili grozi zerwaniem ścianki; kolejność musi być zapisana w cyklu maszyny, nie w głowie operatora.
• Chłodzenie wewnętrzne – rdzenie o średnicy powyżej kilkudziesięciu milimetrów często wykonuje się z kanałem chłodzącym, inaczej po kilkunastu cyklach przegrzewają się i rosną wymiarowo.
• Materiał – typowo stale narzędziowe do pracy na gorąco z grupy H (odpowiedniki 1.2343/1.2344), odporne na zmęczenie cieplne.
• Kontrola zużycia – rdzeń wyciągany zbiera nalepy szybciej niż powierzchnia gniazda, więc wchodzi do harmonogramu przeglądów jako osobna pozycja.

Kiedy stosuje się rdzenie solne?

Rdzeń solny warto rozważyć przy kanałach, których nie da się mechanicznie wyciągnąć ani łatwo wybić – typowo w złożonych odlewach ze stopów lekkich, jak kanały chłodzące tłoków czy przewody w korpusach aluminiowych. Rdzeń wykonuje się przez prasowanie lub odlanie soli, a po zakrzepnięciu odlewu usuwa wodą. Parametry płukania, temperatura i skład powinny pochodzić z dokumentacji dostawcy rdzeni oraz z prób technologicznych – to nie jest obszar na improwizację. Rdzenie ceramiczne pełnią podobną rolę tam, gdzie potrzebna jest wyższa odporność cieplna, ale ich usuwanie bywa trudniejsze.

Jak dobrać rdzeń do stopu aluminium, brązu lub żeliwa?

Dobór zaczyna się od temperatury zalewania i czasu kontaktu metalu z rdzeniem. Stopy aluminium (zalewane zwykle w zakresie ok. 680-740 stopni Celsjusza) tolerują rdzenie metalowe bardzo dobrze. Brąz i mosiądz obciążają rdzeń cieplnie znacznie mocniej, a żeliwo w kokili to już przypadek graniczny, gdzie rdzeń piaskowy bywa jedynym rozsądnym wyborem.

Które stopy najlepiej współpracują z rdzeniem metalowym?

Najlepiej współpracują stopy aluminium i cynku – niska temperatura, mała skłonność do nalepiania przy poprawnej powłoce, długa żywotność rdzenia. Praktyczne wskazówki dla poszczególnych grup:

• Stopy aluminium (AlSi7Mg, AlSi9Cu3) – rdzeń metalowy standardowo, pochylenie od 1 stopnia, powłoka izolacyjna na obszarach ostatnio krzepnących.
• Stopy cynku – najłagodniejsze dla narzędzia, trzpienie o małej średnicy realne bez ryzyka szybkiego zużycia.
• Brąz odlewniczy (np. CuSn10, CuSn5Zn5Pb5) – rdzeń metalowy możliwy, ale wymaga grubszej powłoki i kontroli przegrzewania; przy dłuższych kanałach częściej wybiera się rdzeń piaskowy.
• Mosiądze – agresywne wobec stali narzędziowej, cynk odparowuje i osadza się na rdzeniu, więc czyszczenie wchodzi do rutyny zmianowej.
• Żeliwo w kokili – rdzeń metalowy rzadko; przewaga rdzeni piaskowych, a sama kokila wymaga rozbudowanej powłoki izolacyjnej.

Jak wielkość serii wpływa na wybór rdzenia?

Przy seriach poniżej mniej więcej 1000 sztuk rocznie rdzeń piaskowy zwykle wygrywa kosztowo, bo oszczędza mechanizm suwakowy. Powyżej kilku tysięcy sztuk rachunek odwraca się na korzyść rdzenia metalowego – krótszy cykl i brak operacji wybijania spłacają narzędzie. Rachunek trzeba zrobić na konkretnych liczbach: koszt suwaka, koszt rdzennicy, czas cyklu, koszt czyszczenia kanału. Standardy NADCA (2021) przypominają, że tolerancje i ograniczenia geometrii uzgadnia się z procesem, a nie narzuca po fakcie – ta sama logika działa przy projektowaniu odlewów pod technologię.

Jak mocować rdzeń w kokili, aby nie przesunął się podczas zalewania?

Rdzeń mocuje się przez gniazdo bazujące, prowadzenie o odpowiedniej długości i zamek przeciwdziałający wyporowi. Ciekły metal działa siłą wyporu proporcjonalną do objętości rdzenia zanurzonej w kąpieli – dla aluminium o gęstości ok. 2,4 g/cm3 w stanie ciekłym to wartość umiarkowana, dla brązu przy ok. 8 g/cm3 już poważna. Rdzeń podparty jednostronnie zawsze wymaga policzenia tej siły (ASM International, 2008).

Gniazda, suwaki, trzpienie i zamki – co robi która część?

Podział ról w układzie mocowania:

1. Gniazdo bazujące – określa położenie rdzenia w dwóch osiach; pasowanie zwykle luźne ruchowe, żeby po nagrzaniu nie zacierało.
2. Prowadzenie – długość prowadzenia powinna wynosić co najmniej 1-1,5 średnicy rdzenia, inaczej rdzeń dostaje luz kątowy i kanał wychodzi mimośrodowo.
3. Zamek – blokuje rdzeń w pozycji roboczej na czas zalewania; przy suwakach hydraulicznych rolę tę pełni klin zamykający, nie sam cylinder.
4. Trzpień – rdzeń krótki, formujący otwór; przy stosunku długości do średnicy powyżej 4-5 rośnie ryzyko wygięcia i pękania zmęczeniowego.
5. Fazowanie wejścia – promień lub faza 0,5-1 mm na wejściu rdzenia w gniazdo eliminuje zadziory po kilkuset cyklach.
6. Podpórki (przy rdzeniach piaskowych) – konieczne przy długich rdzeniach, ale zostawiają ślad na powierzchni i punkt potencjalnej nieszczelności.

Jak kompensować rozszerzalność cieplną rdzeni metalowych?

Kompensacja polega na zaprojektowaniu luzu na stan gorący, nie zimny. Stal narzędziowa rozszerza się o ok. 11-12 mikrometrów na metr na każdy stopień Celsjusza, więc rdzeń o średnicy 60 mm rozgrzany o 300 stopni urośnie o mniej więcej 0,2 mm – dokładnie tyle, ile wynosi typowy luz pasowania. Rdzeń pasowany ciasno na zimno zatrze się po dziesiątym cyklu.

• Luz różnicowy – rdzeń nagrzewa się szybciej niż masywna płyta kokili, więc luz liczy się z różnicy temperatur obu elementów, nie z jednej wartości.
• Stabilizacja cyklu – kokila powinna pracować w powtarzalnym oknie temperatur; przerwa na zmianę zmiany rozstraja bilans na kilka-kilkanaście sztuk.
• Chłodzenie rdzenia – kanał wodny lub obieg oleju termostatowanego przy rdzeniach masywnych trzyma wymiar w ryzach.
• Pochylenie – minimum 1 stopień na stronę dla rdzeni krótkich, 2-3 stopnie przy głębokich wnękach w aluminium.
• Pomiar kontrolny – mierz średnicę kanału na wyrobach z początku, środka i końca zmiany; rozjazd wskazuje na dryf termiczny, nie na przypadek.

Jak rozpoznać przesunięcie rdzenia?

Przesunięcie rozpoznaje się po zmiennej grubości ścianki wokół kanału – z jednej strony za cienka, z przeciwnej za gruba, przy zachowanym wymiarze zewnętrznym. Przecinam wtedy odlew w kilku przekrojach i mierzę suwmiarką albo skanuję. Jeśli mimośrodowość powtarza się w tym samym kierunku na kolejnych sztukach, winne jest narzędzie: zużyte prowadzenie, luźny zamek albo ugięcie długiego trzpienia pod wyporem. Wymagania wymiarowe warto odnieść do PN-EN ISO 8062-3, która porządkuje tolerancje odlewów, w tym położenie elementów formowanych rdzeniem.

Jak powłoki i smary wpływają na rdzenie w kokilach?

Powłoka kokilowa pełni trzy funkcje jednocześnie: rozdziela metal od stali, reguluje odbiór ciepła i chroni powierzchnię rdzenia przed erozją. Warstwa izolacyjna na bazie tlenku tytanu lub krzemianów spowalnia krzepnięcie w danym miejscu, warstwa cienka i grafitowa raczej ułatwia rozdzielenie. Dobór i grubość powinny wynikać z kart technicznych producenta oraz z prób – dane techniczne warto weryfikować rocznie.

Jak powłoka zmienia bilans cieplny odlewu?

Powłoka działa jak regulowany opór cieplny na styku metal-narzędzie. Praktyczne skutki:

• Warstwa grubsza w obszarze zasilania – opóźnia krzepnięcie i utrzymuje drożność drogi zasilania nadlewu.
• Warstwa cienka na rdzeniu – przyspiesza odbiór ciepła z wnętrza, porządkuje kierunkowe krzepnięcie od środka na zewnątrz.
• Nierówne natryskiwanie – najczęstsza przyczyna dryfu jakości między zmianami; ręczny natrysk bez wzorca daje rozrzut grubości rzędu dziesiątek procent.
• Odnawianie powłoki – częstotliwość zapisuje się w instrukcji stanowiskowej wraz z liczbą cykli, a nie „gdy operator uzna”.
• Powłoka a chropowatość kanału – zbyt gruba warstwa na rdzeniu daje szorstką ściankę wewnętrzną i utrudnia późniejsze uszczelnienie połączeń.

Do czego służy smarowanie rdzeni metalowych?

Smar kokilowy zmniejsza tarcie przy wyciąganiu rdzenia i ogranicza nalepianie metalu na stali. Nakłada się go zwykle po wyjęciu odlewu, na rdzeń o ustabilizowanej temperaturze – nadmiar odparowuje i generuje gazy, niedomiar kończy się zatarciem. Obserwuję regularnie, że stanowiska ze zautomatyzowanym natryskiem mają o rząd wielkości mniej reklamacji na zatarcia niż te z butelką i pędzlem. Nie kopiuj przy tym parametrów z innego stopu – każdy zestaw powłoka/smar/stop ma własne okno pracy podane przez dostawcę.

Jak bezpiecznie usuwać rdzenie po krzepnięciu odlewu?

Bezpieczne usuwanie zaczyna się na etapie projektu: od promieni, pochylenia i dostępu do kanału, a nie od siły operatora. Rdzenie metalowe wychodzą sekwencją ruchów suwaków przed pełnym wyrzutem odlewu, piaskowe wybija się mechanicznie lub wibracyjnie, solne wypłukuje. Każda z tych dróg ma własny moment krytyczny, w którym odlew jest jeszcze gorący i najbardziej podatny na naderwanie.

Jak wygląda prawidłowa sekwencja wyciągania?

1. Krzepnięcie i skurcz – odlew obejmuje rdzeń; im dłużej czekasz, tym mocniej zaciska, więc okno czasowe jest skończone.
2. Wyciągnięcie rdzeni bocznych – suwaki wychodzą jako pierwsze, przy zamkniętej jeszcze kokili, która podtrzymuje geometrię odlewu.
3. Otwarcie kokili – odlew zostaje na połówce ruchomej, rdzenie stałe wysuwają się razem z ruchem otwierania.
4. Wyrzut odlewu – wypychacze działają symetrycznie; nierówne podparcie przy cienkich ściankach kończy się wygięciem.
5. Kontrola rdzenia – oględziny powierzchni przed kolejnym cyklem, usunięcie nalepów, natrysk powłoki i smaru.
6. Rejestracja siły – jeśli maszyna mierzy ciśnienie w cylindrze suwaka, rosnący trend to wczesny sygnał zużycia.

Jak usunąć rdzeń piaskowy lub solny z odlewu?

Rdzeń piaskowy usuwa się wybijaniem: wibracją na kracie, młotkiem pneumatycznym lub w bębnie. Największym ryzykiem są resztki masy w zakamarkach kanału, które ujawniają się dopiero na montażu albo, co gorsza, u klienta. Kontrola przelotu kalibrem, przedmuch sprężonym powietrzem i płukanie to minimum dla odlewów hydraulicznych. Rdzeń solny rozpuszcza się w wodzie – metoda, temperatura i czas zależą od składu rdzenia i stopu, dlatego parametry pobiera się z dokumentacji dostawcy, a skuteczność potwierdza próbą na pierwszych sztukach.

Kiedy rdzeń grozi zakleszczeniem lub pęknięciem odlewu?

Ryzyko rośnie zawsze wtedy, gdy skurcz odlewu zaciska się na rdzeniu, którego nie da się wycofać w porę. Sygnały ostrzegawcze:

• Brak pochylenia lub pochylenie poniżej 0,5 stopnia na głębokiej wnęce – klasyczna przyczyna zatarcia.
• Nalepy metalu na rdzeniu – każdy narost działa jak podcięcie i zwiększa siłę wyciągania z cyklu na cykl.
• Rdzeń przegrzany – po serii szybkich cykli rośnie wymiarowo i przestaje mieścić się w zaplanowanym luzie.
• Ostre naroża na przejściu kanału – koncentrują naprężenia i dają pęknięcia gorące dokładnie w tym punkcie.
• Za wczesne wyciąganie – odlew jeszcze plastyczny, rdzeń wyrywa materiał zamiast się z niego wysunąć.
• Zużyte prowadzenie suwaka – rdzeń wchodzi pod kątem i zakleszcza się w gnieździe.

Zakleszczony rdzeń metalowy potrafi zniszczyć zarówno odlew, jak i narzędzie – siła wyciągania rośnie do poziomu, przy którym pęka mechanizm albo urywa się sam trzpień (ASM International, 2008). Reakcją nie jest zwiększanie ciśnienia, tylko zatrzymanie maszyny i przegląd.

Jakie wady odlewów są typowe dla źle zaprojektowanych rdzeni w kokilach?

Typowy zestaw to przesunięcie kanału, zmienna grubość ścianki, pęknięcia gorące na przejściach, zatarcia i naderwania powierzchni, przypalenia oraz lokalne niedolewy przy rdzeniu odbierającym za dużo ciepła. Do tego dochodzą ślady po podpórkach rdzeni piaskowych i porowatość gazowa przy niedostatecznym odpowietrzeniu. Wspólny mianownik: wada wraca w tym samym miejscu, sztuka po sztuce.

Jak połączyć wadę z przyczyną?

Diagnostyka wad z rdzeniami jest wdzięczna, bo geometria narzędzia zostawia podpis. Najczęstsze pary:

• Mimośrodowy kanał – zużyte prowadzenie, luźny zamek, wypór metalu na rdzeniu podpartym jednostronnie.
• Pęknięcie gorące na przejściu ścianki – ostre naroże plus rdzeń hamujący swobodny skurcz odlewu.
• Zatarcia wzdłużne na ściance kanału – brak pochylenia, nalepy albo zbyt cienka warstwa smaru.
• Niedolew miejscowy przy rdzeniu – zbyt chłodny rdzeń, cienka powłoka, zbyt niska temperatura zalewania.
• Porowatość w okolicy rdzenia piaskowego – gazy z masy, brak kanałów odpowietrzających, wilgotny rdzeń.
• Ślady po podpórkach – podpórki na powierzchni wymagającej szczelności; wymaga zmiany schematu podparcia.

“Rdzenie w formach trwałych muszą być projektowane jednocześnie pod kątem sposobu usuwania i wymiany ciepła – żaden z tych aspektów nie da się dodać po wykonaniu narzędzia.” — ASM International, ASM Handbook Vol. 15: Casting, 2008

Co zapisywać w kontroli procesu?

Minimalny zestaw danych, który realnie pozwala odtworzyć przyczynę wady po dwóch tygodniach:

1. Temperatura kokili i rdzenia – pomiar pirometrem w tych samych punktach, przynajmniej raz na zmianę.
2. Czas cyklu – z rozbiciem na czas krzepnięcia i czas otwarty formy.
3. Numer i historia rdzenia – liczba cykli od ostatniej regeneracji.
4. Smarowanie i powłoka – typ preparatu, rozcieńczenie, częstotliwość natrysku.
5. Siła lub ciśnienie wyciągania – trend, nie pojedyncza wartość.
6. Zdjęcia wad z lokalizacją – archiwum fotograficzne bywa cenniejsze niż opis słowny.

Jak projektować rdzenie w kokilach dla produkcji seryjnej?

Projektowanie zaczyna się od podziału kokili i drogi wyciągania każdego rdzenia, a dopiero potem przechodzi do wymiarów kanału. Ta kolejność ratuje budżet narzędziowy. Dopiero gdy droga jest pewna, wchodzą tolerancje – odniesione do PN-EN ISO 8062-3 – promienie, pochylenia i bilans cieplny. Standardy NADCA (2021) podkreślają, że wymagania geometryczne uzgadnia się z możliwościami procesu przed wykonaniem narzędzia.

Jakie decyzje podjąć przed wykonaniem narzędzia?

• Kierunek otwierania i liczba rdzeni bocznych – każdy kolejny suwak to koszt, ryzyko i dodatkowy punkt awarii.
• Pochylenia na wszystkich powierzchniach rdzenia – wpisane w model 3D, nie „do ustalenia na budowie”.
• Promienie przejść – minimum 2-3 mm na przejściach ścianek przylegających do rdzenia w odlewach aluminiowych.
• Naddatki na obróbkę – kanały wymagające dokładności H7 obrabia się i tak, więc rdzeń ma je tylko wstępnie uformować.
• Dostęp do czyszczenia – operator musi sięgnąć do rdzenia bez rozbierania połowy maszyny.
• Plan prób technologicznych – 20-50 sztuk z pomiarem wymiarowym i przecięciem kilku odlewów przed startem serii.

Jak weryfikować projekt przed produkcją?

Symulacja krzepnięcia pokazuje, gdzie rdzeń wychładza metal za mocno i gdzie pojawi się węzeł cieplny. Nie zastępuje jednak prób. W projektach, które prowadziłem, standardem był przebieg 50 sztuk z ciągłym pomiarem temperatury kokili, a potem przecięcie co dziesiątej sztuki. Ta jedna operacja wyłapywała mimośrodowość i resztki masy szybciej niż jakikolwiek raport. Wyniki wpinam potem do dokumentacji obok analizy wad odlewów i kontroli jakości oraz specyfikacji dla odlewów aluminiowych.

Najczęściej zadawane pytania

Czy w kokilach stosuje się rdzenie piaskowe?

Tak, zwłaszcza gdy kanał wewnętrzny ma geometrię trudną do uzyskania rdzeniem metalowym. Taki układ nazywa się formą półtrwałą – kokila pracuje wielokrotnie, a rdzeń zużywa się po jednym odlewie. Rozwiązanie sprawdza się przy krótszych seriach i odlewach z rozgałęzionymi kanałami.

Co jest lepsze: rdzeń metalowy czy piaskowy?

To zależy od wielkości serii i złożoności kanału. Rdzeń metalowy jest dokładniejszy i szybszy w produkcji seryjnej, ale wymaga zaprojektowanej drogi wyciągania. Rdzeń piaskowy daje większą swobodę geometrii, wydłuża jednak cykl i wprowadza ryzyko gazów oraz resztek masy w kanale.

Dlaczego rdzeń metalowy może się zakleszczyć?

Zakleszczenie wynika zwykle z rozszerzalności cieplnej, braku pochylenia, zbyt małych luzów albo nalepów metalu na powierzchni rdzenia. Problem nasila się, gdy temperatura kokili i rdzenia nie jest stabilna w kolejnych cyklach. Reakcją powinien być przegląd narzędzia, a nie zwiększanie siły wyciągania.

Jak usuwa się rdzenie solne?

Rdzenie solne usuwa się najczęściej przez wypłukiwanie lub rozpuszczanie w wodzie po odlaniu. Konkretna metoda zależy od składu rdzenia, stopu i zaleceń producenta, dlatego parametry procesu powinny pochodzić z dokumentacji technologicznej. Skuteczność usunięcia warto potwierdzić kontrolą przelotu kanału na pierwszych sztukach.

Czy rdzeń w kokili wymaga odpowietrzania?

Rdzenie piaskowe i część rdzeni rozkładalnych wymagają kontroli gazów oraz kanałów odprowadzających. Rdzenie metalowe nie wydzielają gazów jak masa rdzeniowa, ale ich geometria wpływa na przepływ metalu i może powodować zamknięcia powietrza. Odpowietrzenie planuje się więc razem z układem wlewowym, nie osobno.

Jakie wady wskazują na złe mocowanie rdzenia?

Typowe objawy to przesunięte otwory, zmienna grubość ścianek, mimośrodowość kanałów, zatarcia na powierzchni odlewu i powtarzalne pęknięcia w tym samym miejscu. Sprawdź wtedy gniazda, długość prowadzenia, stan zamka i sekwencję wyciągania. Wada powtarzalna geometrycznie prawie zawsze wskazuje na narzędzie, nie na zalewanie.

Jakie pochylenie technologiczne przyjąć dla rdzenia?

Dla płytkich rdzeni w aluminium przyjmuje się zwykle od 1 stopnia na stronę, dla głębokich wnęk 2-3 stopnie. Wartość dobiera się do głębokości, chropowatości powierzchni i rodzaju powłoki. Ostateczne pochylenie potwierdza się próbami technologicznymi, bo realna siła wyciągania zależy też od smarowania i temperatury cyklu.

Czy każdy odlew kokilowy da się wykonać z rdzeniem metalowym?

Nie. Kanały kręte, zamknięte pętle i geometrie z podcięciami niedostępnymi dla ruchu prostoliniowego wykluczają rdzeń metalowy. W takich przypadkach sięga się po rdzeń piaskowy, solny lub ceramiczny, albo zmienia konstrukcję odlewu. Ocena wykonalności powinna nastąpić przed wykonaniem narzędzia, nie po pierwszych próbach.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – formy trwałe, rdzenie, wymiana ciepła, wady odlewów.
2. John Campbell, Complete Casting Handbook: Metal Casting Processes, Metallurgy, Techniques and Design, Butterworth-Heinemann, 2015 – wpływ konstrukcji narzędzia na jakość odlewu.
3. NADCA (North American Die Casting Association), Product Specification Standards for Die Castings, 2021 – wymagania projektowe i tolerancje w produkcji seryjnej.
4. PN-EN ISO 8062-3 – Specyfikacje geometrii wyrobów: tolerancje wymiarowe i geometryczne odlewów, wydanie 2023.
5. Karty techniczne producentów powłok i smarów kokilowych – parametry rozcieńczenia, grubości warstwy i częstotliwości natrysku (weryfikować corocznie).
6. Dokumentacja technologiczna dostawców rdzeni solnych – metody i parametry usuwania rdzenia (weryfikować przed wdrożeniem).

Dane i zalecenia sprawdzone: lipiec 2026. Parametry procesowe – luzy, temperatury, czasy smarowania – należy każdorazowo potwierdzić w dokumentacji konkretnego stopu, narzędzia i preparatu oraz w próbach technologicznych. Treść ma charakter techniczno-informacyjny i nie zastępuje konsultacji z technologiem odlewnikiem odpowiedzialnym za dany proces.

Marcin Gajda

Technolog odlewnik z 20-letnią praktyką w odlewniach żeliwa i aluminium. Prowadził technologię form piaskowych i kokilowych, nadzorował topienie, zalewanie i kontrolę jakości odlewów – od drobnych detali po korpusy maszyn. Zna halę odlewni od zaplecza: wie, skąd biorą się wady odlewów i jak ustawić proces, żeby ich uniknąć. Na Odlewnictwo24.pl tłumaczy procesy i technologie odlewnicze prostym językiem, ale bez uproszczeń kosztem prawdy technicznej.
