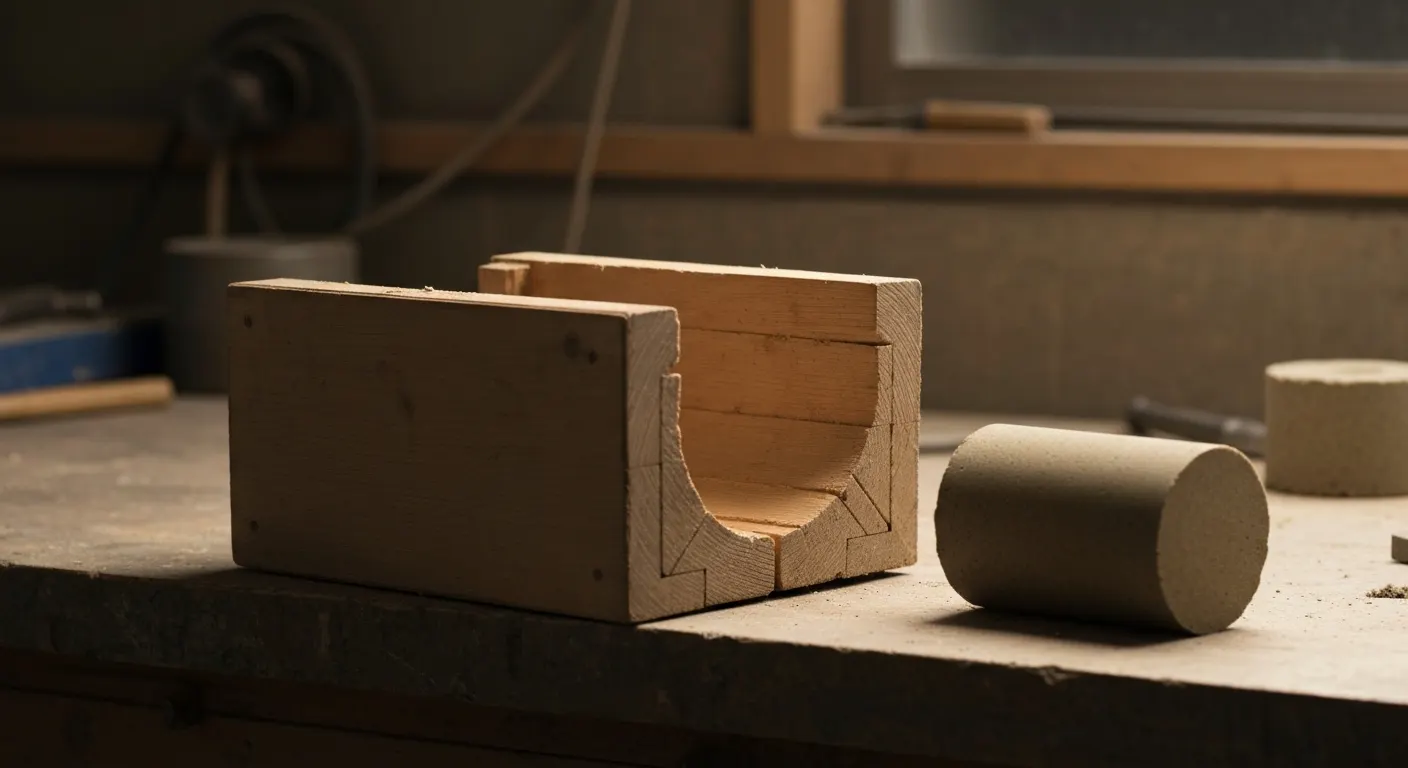

Rdzennica odlewnicza – budowa, rodzaje i przygotowanie do produkcji rdzeni

Rdzennica odlewnicza to narzędzie technologiczne, w którym z masy rdzeniowej formuje się rdzeń odtwarzający wewnętrzne kształty odlewu - kanały, otwory i kiesze

Co to jest rdzennica odlewnicza?

Rdzennica odlewnicza to narzędzie technologiczne, w którym z masy rdzeniowej formuje się rdzeń odtwarzający wewnętrzne kształty odlewu – kanały, otwory i kieszenie. Norma PN-EN 12890 (2002) zalicza rdzennice (ang. corebox) do wyposażenia modelowego obok modeli i płyt modelowych. Jej dokładność decyduje o wymiarze, gładkości i powtarzalności każdego rdzenia w serii.

W odlewni, którą obsługiwałem przy uruchomieniu korpusów pomp z żeliwa sferoidalnego, jedna źle wykonana rdzennica wygenerowała 340 braków w ciągu dwóch zmian. To jest istota problemu: rdzeń możesz wyrzucić, narzędzie powiela błąd w każdej sztuce. Dlatego traktuję rdzennicę jako element o wyższym priorytecie kontrolnym niż pojedyncza forma piaskowa.

Czym różni się rdzennica od modelu odlewniczego?

Model odtwarza zewnętrzny kształt odlewu i wykonuje wnękę w formie, a rdzennica służy do wykonania rdzenia, który tę wnękę wypełnia od środka. Oba narzędzia muszą być wzajemnie zgodne wymiarowo – punktem styku są znaki rdzeniowe, czyli gniazda w formie, w których rdzeń się opiera.

  • Model – odwzorowuje geometrię zewnętrzną, powiększoną o skurcz odlewniczy i naddatki na obróbkę; pracuje w masie formierskiej.
  • Rdzennica – jest narzędziem “negatywowym” wobec rdzenia; to, co w rdzennicy jest wnęką, w gotowym odlewie stanie się pustką.
  • Rdzeń – produkt wykonany w rdzennicy z masy rdzeniowej, utwardzany chemicznie lub termicznie.
  • Znaki rdzeniowe – powierzchnie bazujące rdzeń w formie; ich luz projektowy zwykle mieści się w zakresie dziesiątych części milimetra do 1-2 mm zależnie od wielkości odlewu.
  • Forma – zespół, w którym rdzeń i wnęka modelowa tworzą razem ostateczną geometrię odlewu.

Praktyczna konsekwencja: audyt narzędzia zawsze prowadzę parami – modele odlewnicze i rdzennice tej samej pozycji katalogowej sprawdzam w jednym cyklu pomiarowym, bo rozjazd między nimi ujawnia się dopiero na odlewie.

Dlaczego jakość rdzennicy przekłada się na odlew?

Rdzennica decyduje o trzech rzeczach naraz: wymiarze rdzenia, jego gęstości i stanie powierzchni. Wszystkie trzy przenoszą się na odlew jeden do jednego. Przykłady rdzeni wykonywanych w rdzennicach, które spotykam najczęściej:

  • Kanały wodne w głowicach i korpusach silników – rdzenie cienkościenne, wrażliwe na pęknięcia przy wyjmowaniu.
  • Kanały olejowe w blokach i pokrywach – wymagają gładkiej powierzchni, bo chropowatość ogranicza przepływ.
  • Otwory przelotowe w korpusach armatury – tolerancja położenia rzędu ±0,5 mm przy typowych korpusach DN50.
  • Kieszenie wewnętrzne obudów przekładni – rdzenie o złożonym podziale, często składane z kilku sztuk.
  • Rdzenie kolektorów wydechowych – pracują w wysokiej temperaturze zalewania, kluczowa jest wybijalność.

“Jakość rdzenia jest wypadkową narzędzia, masy rdzeniowej i procesu utwardzania – żaden z tych czynników nie kompensuje wady pozostałych.” – ASM International, ASM Handbook Vol. 15: Casting, 2008

Z jakich elementów składa się rdzennica?

Rdzennica składa się z co najmniej dwóch połówek z wnęką roboczą, płaszczyzny podziału, zamków i prowadzeń, otworów napełniania (strzelania), kanałów odpowietrzających z wentami oraz układu wyjmowania rdzenia – wypychaczy lub wykidaczy. W wersjach hot-box dochodzą płyty grzewcze i czujniki temperatury, a w cold-box płyta gazująca z uszczelnieniem.

Jak działają połówki, zamki i prowadzenia?

Spasowanie połówek to pierwsza rzecz, którą sprawdzam przy każdym przeglądzie. Masa wstrzeliwana pod ciśnieniem 3-6 bar rozpiera narzędzie i każda luka na podziale natychmiast zamienia się w nadlewkę.

  • Kołki prowadzące i tuleje – pasowanie ciasne suwliwe; luz powyżej 0,1 mm na kołku daje już wyczuwalny uskok na rdzeniu.
  • Zamki i powierzchnie oporowe – przenoszą siłę zamknięcia, muszą być hartowane w narzędziach stalowych do serii powyżej kilkudziesięciu tysięcy cykli.
  • Płaszczyzna podziału – poprowadzona tak, aby wypadła w miejscu, gdzie ewentualny wypływ da się usunąć bez naruszenia geometrii funkcjonalnej.
  • Mocowania do stołu strzelarki – znormalizowany raster otworów skraca przezbrojenie z 40 do kilkunastu minut.
  • Uszczelnienia płyty strzałowej – zużyta uszczelka objawia się rozrzutem masy wokół dysz, nie brakiem rdzenia.

Obserwuję regularnie, że zużyte prowadzenia to najczęstsza pojedyncza przyczyna reklamacji na uskok kanału – i najtańsza w naprawie, jeśli złapie się ją zanim wnęka zostanie rozbita.

Do czego służą odpowietrzenia w rdzennicy?

Odpowietrzenia odprowadzają powietrze wypierane przez masę podczas strzelania oraz – w cold-box – rozprowadzają i odbierają gaz utwardzający (aminę). Bez drożnych went masa nie dojdzie do końca wnęki, a rdzeń będzie miękki w strefach zamkniętych.

  • Wenty szczelinowe – szczelina 0,2-0,3 mm zatrzymuje piasek, przepuszcza powietrze; standard w narzędziach metalowych.
  • Wenty siatkowe i korkowe – większa przepustowość, ale szybciej zarastają spoiwem.
  • Rozmieszczenie – naprzeciw dysz strzałowych i w każdej ślepej kieszeni wnęki, inaczej powstaje poduszka powietrzna.
  • Kontrola drożności – test przedmuchem sprężonym powietrzem przed każdą serią, u mnie wpisany do listy kontrolnej.
  • Objaw zaniedbania – operator zaczyna podnosić ciśnienie strzelania, żeby “dopchnąć” rdzeń; to leczenie objawu, nie przyczyny.
Materiał wideo pokazujący podział rdzennicy i cykl strzelania – do weryfikacji przed publikacją.

Jaką rolę pełnią wypychacze i płyty grzewcze?

Wypychacz to element mechaniczny wypychający rdzeń z wnęki po utwardzeniu – nie mylić z trzpieniem rdzeniowym czy nadlewem. Rozstawia się je symetrycznie, w miejscach o największym przekroju rdzenia, żeby nie wybijać punktowych wgnieceń.

  • Powierzchnia czołowa wypychacza – minimum kilkanaście milimetrów kwadratowych na rdzeniach cienkich, inaczej przebija masę.
  • Luz w prowadzeniu – zbyt duży powoduje zapiaszczenie i zacinanie; zbyt mały – zakleszczenie po nagrzaniu narzędzia.
  • Płyty grzewcze w hot-box – narzędzie pracuje typowo w zakresie ok. 200-250°C, temperatura musi być stabilna na całej powierzchni.
  • Czujniki i regulacja – rozrzut temperatury między strefami przekłada się wprost na nierównomierne utwardzenie rdzenia.
  • Punkty zużycia – ostre krawędzie wnęki i gniazda wypychaczy to miejsca, gdzie spoiwo odkłada się najszybciej.

Jakie są rodzaje rdzennic według materiału i technologii?

Rdzennice dzieli się według materiału (drewno, żywice, aluminium, stal, żeliwo, wydruk 3D) oraz według technologii rdzeniowania, dla której są zaprojektowane (cold-box, hot-box, CO2, masy samoutwardzalne no-bake). Materiał dobiera się do liczby rdzeni, temperatury procesu, ścieralności masy i wymaganej tolerancji (za: ASM Handbook Vol. 15, 2008).

Kiedy wybrać rdzennicę stalową, a kiedy drewnianą?

Stal wybieram od kilkudziesięciu tysięcy cykli w górę lub gdy proces jest gorący; drewno – do prototypu i serii liczonej w sztukach. Poniżej porównanie, którego używam przy wycenach narzędzi.

Materiał rdzennicyTypowa seriaDokładnośćKoszt względnyZastosowanie
Drewno (buk, klejonka)do ok. 50-100 rdzeniniska, wrażliwa na wilgoć1xprototypy, odlewnictwo artystyczne, naprawy
Żywica poliuretanowa / epoksydsetki rdzeniśrednia1,5-2,5xkrótkie serie, masy samoutwardzalne
Aluminium (np. stopy serii 7xxx)dziesiątki tysięcywysoka4-8xcold-box, produkcja seryjna, lekkie narzędzia
Stal / żeliwosetki tysięcybardzo wysoka8-15xhot-box, masy ścierne, automatyzacja
Wydruk 3D (piasek, tworzywo, metal)próby i geometrie złożonezależna od technologiizmiennyprototypy, wstawki, narzędzia hybrydowe

Dane porównawcze odzwierciedlają praktykę warsztatową 2024-2026; konkretne trwałości potwierdzaj z dostawcą narzędzia. Nie ma jednej konstrukcji dobrej dla wszystkich mas i stopów – aluminium świetnie odprowadza ciepło w cold-box, ale w hot-box szybciej traci geometrię krawędzi.

Czym różnią się rdzennice do cold-box, hot-box i CO2?

Różnica sprowadza się do sposobu doprowadzenia czynnika utwardzającego i do obciążenia cieplnego narzędzia. Cold-box wymaga szczelnej płyty gazującej, hot-box – grzania, CO2 – kanałów doprowadzenia dwutlenku węgla.

  • Cold-box (amina) – narzędzie zimne lub lekko ogrzane, kluczowa jest szczelność podziału i drożność kanałów gazowania oraz sprawna wyciągarka oparów.
  • Hot-box i warm-box – płyty grzewcze, wyższe wymagania na stabilność wymiarową narzędzia i odporność stali na cykliczne nagrzewanie.
  • CO2 – krzemian sodu – prostsze narzędzia, ale masa jest wrażliwa na przedmuchanie; rdzennice często żywiczne lub drewniane.
  • Masy samoutwardzalne (no-bake) – rdzennica pełni głównie rolę formy zasypowej, liczy się gładkość i separator, mniej ciśnienie.
  • Skorupowe (shell, Croning) – narzędzie stalowe nagrzewane do ok. 230-280°C, wysokie wymagania na odprowadzenie ciepła.

Dobór technologii powinien wynikać z wielkości serii i wymagań jakościowych – taką logikę promują też materiały techniczne VDG (Verein Deutscher Giessereifachleute). Szczegóły masy rdzeniowe omawiam osobno, bo to one dyktują większość parametrów narzędzia.

Czy rdzennica drukowana 3D nadaje się do produkcji?

To zależy – do prób, geometrii złożonych i krótkich serii tak, do produkcji seryjnej zwykle nie zastępuje narzędzia metalowego. Druk sprawdza się przy wstawkach wymiennych, prototypowaniu podziału i przy rdzeniach, które w klasycznym narzędziu wymagałyby czterech rozsuwów.

  • Druk piaskowy (binder jetting) – często wygodniej wydrukować sam rdzeń niż rdzennicę do niego.
  • Wstawki drukowane w narzędziu metalowym – kompromis: korpus stalowy, zmienna geometria z wydruku.
  • Ograniczenie temperaturowe – tworzywa drukowane odpadają w hot-box i shell.
  • Ścieralność – masa z kwarcem szybko wyciera powierzchnię polimerową; kontrola wymiaru po każdej dziesiątce rdzeni.

Jak projektuje się rdzennicę pod konkretny proces?

Projekt rdzennicy zaczyna się od geometrii rdzenia powiększonej o skurcz masy i odlewu, następnie ustala się podział, pochylenia, promienie, układ dysz strzałowych, drogę gazu i sposób wyjmowania. Kolejność ma znaczenie: podział wybrany po zaprojektowaniu odpowietrzeń prawie zawsze wymusza przeróbkę narzędzia.

Jak dobrać skurcz, pochylenia i promienie?

Skurcz uwzględnia się zgodnie z materiałem odlewu – orientacyjnie ok. 1% dla żeliwa szarego, ok. 1,2-1,5% dla żeliwa sferoidalnego i staliwa, ok. 1,2% dla stopów aluminium; wartości potwierdzaj z technologią konkretnego odlewu.

  1. Ustal materiał i skurcz – wpisz wartość do karty narzędzia, bo przy naprawie po latach nikt jej nie odtworzy z pamięci.
  2. Wyznacz płaszczyznę podziału – najkrótsza droga wyjęcia rdzenia, minimum rozsuwów bocznych.
  3. Dodaj pochylenia – typowo 1-3° na powierzchniach równoległych do kierunku wyjmowania; przy głębokich kieszeniach więcej.
  4. Zaokrąglij krawędzie – ostre naroża wnęki to miejsca pękania rdzenia i najszybszego zużycia narzędzia.
  5. Zaplanuj naddatki i znaki rdzeniowe – z tolerancją pasowania do gniazd w formie.
  6. Rozstaw dysze i wenty – dysze nad największymi objętościami, wenty naprzeciw dysz i w kieszeniach.

Jak zaprojektować drogę gazu i napełnianie?

Droga gazu musi prowadzić od płyty gazującej przez całą objętość rdzenia do went odbiorczych, bez stref martwych. W cold-box brak przepływu w narożu oznacza rdzeń miękki dokładnie w tym miejscu – i pęknięcie przy wyjmowaniu.

  • Bilans wlot-wylot – łączny przekrój went odbiorczych powinien odpowiadać przekrojowi dysz gazujących.
  • Symetria napełniania – rdzeń długi zasilany z jednego końca zagęszcza się nierównomiernie.
  • Strefy cienkie – poniżej kilku milimetrów grubości warto rozważyć zbrojenie rdzenia lub zmianę konstrukcji odlewu; patrz projektowanie odlewów.
  • Wyjmowanie – kierunek ruchu wypychaczy równoległy do pochyleń, prędkość regulowana, żeby nie zrywać rdzenia.
  • Dokumentacja – schemat rozmieszczenia dysz i went w rysunku narzędzia, nie tylko w głowie modelarza.

Jak przygotować rdzennicę do produkcji pierwszej partii rdzeni?

Przygotowanie obejmuje sześć kroków: identyfikację narzędzia, czyszczenie wnęki, kontrolę zamków i prowadzeń, sprawdzenie drożności odpowietrzeń, nałożenie separatora oraz próbne strzelanie z oceną pierwszego rdzenia. Wymiary pierwszej sztuki porównuje się z rysunkiem, sprawdzianem lub skanem 3D, a parametry procesu zapisuje w karcie (za: AFS, Mold & Core Test Handbook, 2015).

Co sprawdzić przed pierwszym rdzeniem?

Listę kontrolną trzymam na narzędziu, nie w segregatorze. Kolejność jest celowa – od rzeczy, które unieważniają dalsze kroki.

  1. Identyfikacja – numer rdzennicy zgodny ze zleceniem i rewizją rysunku; pomyłka rewizji to klasyk przy modernizowanych odlewach.
  2. Czystość wnęki – usunięcie osadu spoiwa, resztek separatora i piasku; skrobak z tworzywa, nie stalowy.
  3. Zamki i prowadzenia – próba zamknięcia na sucho, ocena szczeliny na podziale (u mnie próg alarmowy to widoczna szczelina pod światło).
  4. Odpowietrzenia – przedmuch każdej wenty, wymiana zarośniętych.
  5. Wypychacze – ruch swobodny na całym skoku, brak zapiaszczenia i śladów zacierania.
  6. Separator – cienka, równa warstwa; nadmiar zbiera się w narożach i daje ślady na powierzchni kanału.
  7. Temperatura – w hot-box i shell narzędzie musi osiągnąć zadany zakres przed pierwszym strzałem, nie w jego trakcie.

Jak ocenić pierwszą partię rdzeni?

Pierwsze 3-5 sztuk oceniam wymiarowo i wizualnie, a nie tylko “czy wyszedł”. AFS w Mold & Core Test Handbook wskazuje na ocenę wytrzymałości, wymiarów i stanu powierzchni jako podstawowy zestaw kryteriów.

  • Wymiar – suwmiarka i sprawdzian na wymiarach krytycznych, przy złożonej geometrii skan 3D i porównanie z modelem CAD.
  • Wytrzymałość – próba na zginanie kształtki towarzyszącej z tej samej masy, wykonana w tym samym cyklu.
  • Powierzchnia – brak zapiaszczeń, nadlewek na podziale i śladów wypychaczy przebijających warstwę.
  • Masa rdzenia – ważenie to najszybszy wskaźnik niedopełnienia; spadek o kilka procent oznacza pustki wewnętrzne.
  • Rozpad po zalaniu – próba wybijalności na jednym odlewie pilotażowym przed uruchomieniem serii.

Wszystkie korekty – czas dmuchu, ciśnienie strzelania, czas i dawkę gazowania, ilość separatora, temperaturę narzędzia – zapisuję od razu przy maszynie. Bez tego drugie uruchomienie zaczyna się od zera. Szerzej o kryteriach odbioru piszę przy kontrola jakości odlewów.

Jakie błędy rdzennicy powodują wady rdzeni i odlewów?

Najczęstsze wady narzędzia to zużyte prowadzenia, niedrożne odpowietrzenia, nieszczelny podział, wytarta wnęka i uszkodzone wypychacze. Ich cechą wspólną jest powtarzalność – ta sama wada w tym samym miejscu na każdej sztuce. To najprostszy test diagnostyczny odróżniający problem narzędziowy od procesowego.

Jak rozpoznać przyczynę po objawie na rdzeniu?

Tabela poniżej to skrót mojej diagnostyki warsztatowej. Zanim ktokolwiek podniesie ciśnienie strzelania, przechodzimy przez te pozycje.

ObjawPrawdopodobna przyczyna w narzędziuSkutek na odlewie
Uskok na podziale rdzeniazużyte kołki prowadzące, luźne zamkiuskok w kanale, zmniejszony przekrój przepływu
Nadlewki i wypływki masynieszczelny podział, wytarte powierzchnie oporowezwężenia kanału, dodatkowa obróbka
Niedopełnienie, miękkie narożezarośnięte wenty, zła droga gazuułamany rdzeń, zapiaszczenie odlewu
Pęknięcie przy wyjmowaniubrak pochylenia, ostre krawędzie, źle ustawione wypychaczebrak rdzenia lub jego przemieszczenie w formie
Chropowata powierzchnia rdzeniawytarta wnęka, nadmiar separatorazła gładkość kanałów wodnych i olejowych
Rdzeń poza tolerancją położeniazużyte znaki rdzeniowe w narzędziuzmienna grubość ścianki, przebicie ścianki

“Błędy wynikające z wyposażenia narzędziowego objawiają się jako wady powtarzalne, systematycznie występujące w tym samym obszarze odlewu.” – ASM International, ASM Handbook Vol. 15: Casting, 2008

Jak czyścić i konserwować rdzennice?

Czyszczenie planuje się w instrukcji, a nie po wystąpieniu wad – to jedyny sposób, żeby utrzymać stabilność procesu przy dużej serii. Z mojej praktyki: regularne udrażnianie went daje lepszy efekt niż każde podniesienie ciśnienia napełniania.

  • Czyszczenie bieżące – po każdej zmianie: przedmuch went, przetarcie podziału, kontrola wypychaczy.
  • Czyszczenie okresowe – co ustaloną liczbę cykli: rozebranie narzędzia, wymiana went, usunięcie osadów spoiwa.
  • Metody – obróbka strumieniowo-ścierna delikatnym medium, czyszczenie ultradźwiękowe wentów, środki rozpuszczające żywicę; nigdy narzędzia stalowe na wnęce aluminiowej.
  • Zabezpieczenie na postój – narzędzie odłożone bez konserwacji koroduje w gniazdach wypychaczy szybciej niż na wnęce.
  • Regeneracja – napawanie i ponowna obróbka wnęki, wymiana wstawek, tuleje naprawcze w prowadzeniach.
  • Kryterium wycofania – kiedy koszt kolejnej regeneracji przekracza część kosztu nowego narzędzia, a rozrzut wymiarowy rośnie z cyklu na cykl.

Jak dokumentować odbiór rdzennicy i próbę technologiczną?

Odbiór rdzennicy opiera się na czterech kryteriach: kompletnej dokumentacji, zgodnej pierwszej sztuce, stabilnym wyjmowaniu rdzenia i braku powtarzalnych uszkodzeń w serii próbnej. PN-EN 12890 (2002) wskazuje, że wymagania dla wykonania i odbioru wyposażenia modelowego powinny być określone w dokumentacji narzędziowej.

Co powinna zawierać karta rdzennicy?

Karta rdzennicy to dokument życia narzędzia. Prowadzę ją od dnia odbioru do złomowania – bez niej po trzech latach nikt nie wie, ile cykli narzędzie przepracowało i co już naprawiano.

  1. Identyfikacja – numer narzędzia, numer odlewu i rewizja rysunku, nazwa klienta.
  2. Dane konstrukcyjne – materiał rdzennicy, technologia rdzeniowania, przyjęty skurcz, liczba gniazd.
  3. Odbiór – data, protokół pomiarowy pierwszej sztuki, podpis technologa.
  4. Parametry procesu – ciśnienie i czas strzelania, czas gazowania, temperatura narzędzia, typ separatora.
  5. Licznik cykli – stan na koniec każdego miesiąca lub serii.
  6. Historia napraw – opis, data, wykonawca, wpływ na wymiar.
  7. Wyniki prób i korekt – każda zmiana technologiczna z uzasadnieniem.

Próba technologiczna kończy się protokołem: co najmniej kilkanaście rdzeni pod rząd bez interwencji operatora, pomiar sztuk pierwszej, środkowej i ostatniej oraz jeden odlew pilotażowy zalany i przecięty. Dopiero taki komplet pozwala mi zwolnić narzędzie do produkcji. Zagadnienia rdzeniowe w kontekście formy rozwijam w tekście o rdzenie piaskowe.

Najczęściej zadawane pytania

Co to jest rdzennica odlewnicza?

Rdzennica odlewnicza to narzędzie, w którym wykonuje się rdzeń odlewniczy z masy rdzeniowej. Nadaje rdzeniowi kształt, wymiary i powierzchnię, a także zapewnia kanały napełniania, odpowietrzania oraz mechanizm wyjmowania. W dokumentacji anglojęzycznej występuje jako corebox.

Czym rdzennica różni się od modelu odlewniczego?

Model odtwarza zewnętrzny kształt wnęki formy, a rdzennica służy do wykonania rdzenia tworzącego kształty wewnętrzne odlewu. Oba narzędzia muszą być zgodne wymiarowo przez znaki rdzeniowe i wspólną dokumentację odlewu. Rozjazd między nimi ujawnia się dopiero na gotowej sztuce, jako zmienna grubość ścianki.

Z czego wykonuje się rdzennice?

Rdzennice wykonuje się z drewna, żywic, aluminium, stali, żeliwa lub materiałów drukowanych 3D. Wybór zależy od liczby rdzeni, technologii masy, wymaganej dokładności, kosztu narzędzia i odporności na zużycie. Drewno i żywica sprawdzają się przy prototypach, aluminium i stal przy produkcji seryjnej.

Co sprawdzić przed uruchomieniem rdzennicy?

Sprawdź czystość wnęki, prowadzenia, zamki, drożność odpowietrzeń, ruch wypychaczy, stan powierzchni roboczej i zgodność oznaczeń z rewizją rysunku. Pierwszy rdzeń oceń wymiarowo i wizualnie, najlepiej z ważeniem. W hot-box dodatkowo potwierdź, że narzędzie osiągnęło zadaną temperaturę przed pierwszym strzałem.

Dlaczego rdzeń pęka przy wyjmowaniu z rdzennicy?

Najczęstsze przyczyny to zbyt mała wytrzymałość masy, brak pochylenia ścianek, ostre krawędzie wnęki, zabrudzenia, niewłaściwy separator albo źle ustawione wypychacze. Sprawdź równolegle parametry masy i stan narzędzia – problem rzadko leży tylko po jednej stronie. Jeśli pęknięcie występuje zawsze w tym samym miejscu, przyczyna jest narzędziowa.

Jak często czyścić rdzennicę?

Częstotliwość zależy od spoiwa, ścieralności masy i liczby cykli na zmianę. W produkcji seryjnej czyszczenie went i powierzchni roboczych wpisuje się do instrukcji jako czynność planowa, wykonywana zwykle po każdej zmianie, z rozbiórką okresową co ustaloną liczbę cykli. Reagowanie dopiero po pojawieniu się wad kosztuje więcej niż profilaktyka.

Ile kosztuje rdzennica?

Cena zależy głównie od materiału i złożoności – przyjmując narzędzie drewniane jako punkt odniesienia, żywiczne kosztuje zwykle 1,5-2,5 raza więcej, aluminiowe 4-8 razy, a stalowe 8-15 razy. Konkretną wycenę zawsze ustalaj z modelarnią na podstawie modelu 3D, bo liczba rozsuwów potrafi zmienić koszt bardziej niż sam materiał. Dane orientacyjne, stan na 2026 rok.

Czy rdzennicę można naprawić po zużyciu wnęki?

Tak, narzędzia metalowe regeneruje się przez napawanie i ponowną obróbkę wnęki, wymianę wstawek oraz tuleje naprawcze w prowadzeniach. Granicą opłacalności jest moment, w którym koszt regeneracji zbliża się do kosztu nowego narzędzia albo rozrzut wymiarowy rdzeni rośnie mimo napraw. Każdą regenerację zapisz w karcie rdzennicy z pomiarem po obróbce.

Źródła i literatura

  1. PN-EN 12890:2002, Founding – Patterns, pattern equipment and coreboxes for the production of sand moulds and sand cores – norma dotycząca modeli, wyposażenia modelowego i rdzennic (status polskiego wydania sprawdź przed powołaniem w dokumentacji).
  2. ASM International, ASM Handbook, Volume 15: Casting, 2008 – rozdziały o wyposażeniu narzędziowym, rdzeniach i wadach odlewów.
  3. American Foundry Society, Mold & Core Test Handbook, 2015 – metodyka badań mas formierskich i rdzeniowych, ocena wytrzymałości i jakości rdzeni.
  4. Verein Deutscher Giessereifachleute (VDG) – materiały techniczne dotyczące praktyki rdzeniarskiej i utrzymania narzędzi (zakres i numery arkuszy do weryfikacji u wydawcy).
  5. Karty techniczne producentów chemii odlewniczej (spoiwa cold-box/hot-box, separatory) – parametry gazowania, dawkowania i temperatur zawsze według dokumentacji dostawcy dla konkretnego systemu.

Podane zakresy parametrów mają charakter orientacyjny i wynikają z praktyki warsztatowej. Parametry dmuchu, gazowania i temperatur ustalaj wyłącznie na podstawie dokumentacji procesu i kart technicznych dostawcy mas.
