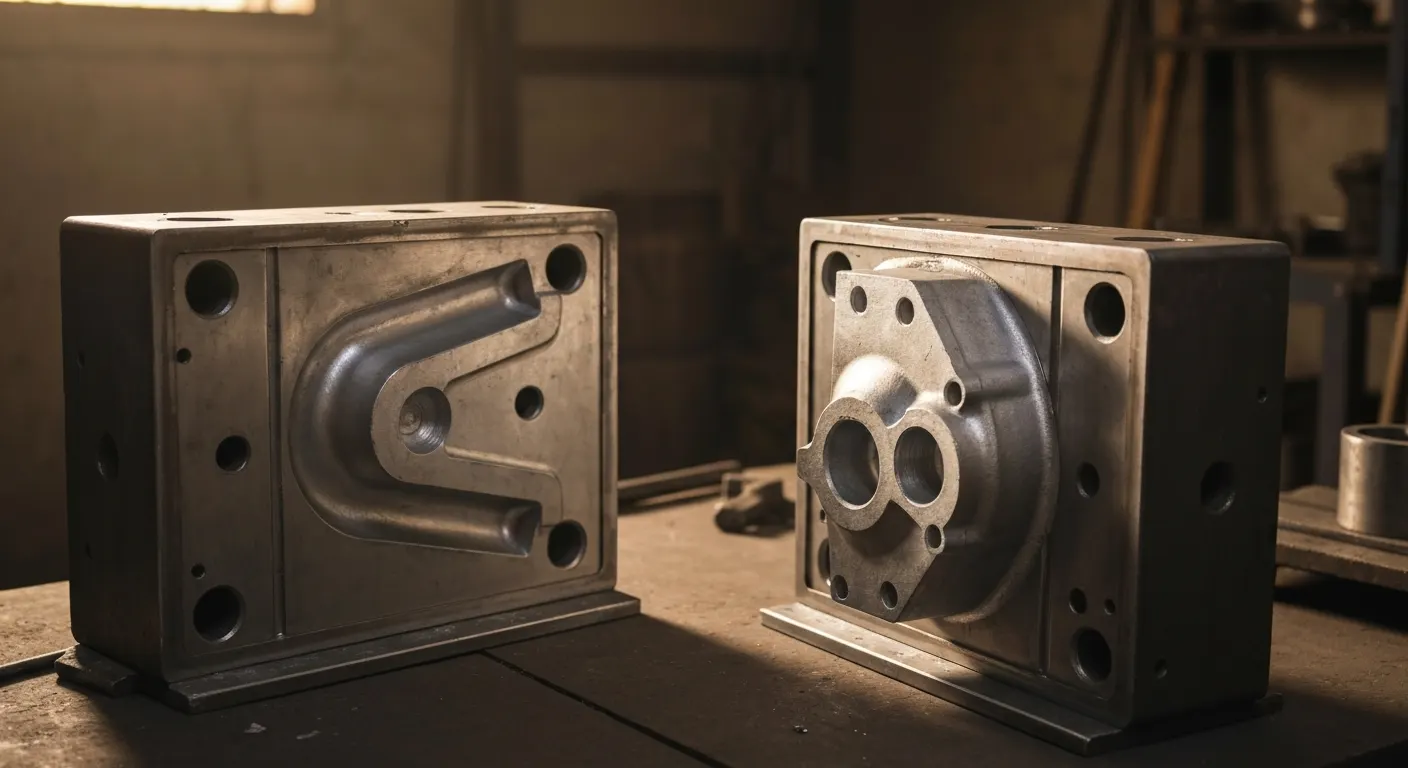

Układ wlewowy w odlewaniu kokilowym – zasady projektowania i typowe błędy

Czym jest układ wlewowy w odlewaniu kokilowym?

Układ wlewowy w odlewaniu kokilowym to zaprojektowana droga ciekłego metalu od kadzi do wnęki trwałej formy metalowej, obejmująca lej, wlew główny, kanał rozprowadzający, wlewy doprowadzające, przelewy i odpowietrzenia. W kokili musi uwzględniać kilkukrotnie szybszy odbiór ciepła niż w formie piaskowej – ASM Handbook, Volume 15: Casting (ASM International, 2008) opisuje tę zależność jako część projektowania całego procesu.

W odlewni najczęściej słyszę pytanie, dlaczego ten sam odlew, który w piasku wychodzi bez zarzutu, w kokili notorycznie ma niedolew na cienkim żebrze. Odpowiedź rzadko brzmi „za mało metalu”. Zwykle chodzi o czas. Kokila zabiera ciepło tak szybko, że czoło strugi traci lejność w kilka sekund, zanim dojdzie do końca drogi przepływu.

Kokila jako forma o dużej przewodności cieplnej

Żeliwna lub stalowa kokila przewodzi ciepło o rzędy wielkości lepiej niż masa formierska z piasku kwarcowego ze spoiwem. Konsekwencje są praktyczne i dotyczą każdego elementu układu:

• Skrócone okno napełniania – metal w wąskich kanałach kokili zaczyna zarastać naskórkiem szybciej niż w formie piaskowej, co wymusza krótsze i szersze drogi przepływu.
• Silny gradient cieplny – warstwa przyścienna krzepnie pierwsza, a rdzeń przekroju zasila się z opóźnieniem; to sprzyja kierunkowemu krzepnięciu, ale też jamom w węzłach cieplnych.
• Zmienność w cyklu – pierwsze odlewy po starcie zmiany pracują na zimnym narzędziu, kolejne na rozgrzanym; ten sam układ wlewowy zachowuje się wtedy inaczej.
• Brak przepuszczalności gazów – piasek pozwala powietrzu uciec przez masę, kokila nie; każdy litr powietrza musi mieć zaprojektowaną drogę wyjścia.
• Powtarzalność geometrii – trwała forma daje stabilne wymiary, co ułatwia odniesienie odbioru do tolerancji i naddatków wg ISO 8062-3:2023.

Czym różni się kokila od formy piaskowej i matrycy HPDC?

Odlewanie kokilowe to zalewanie trwałej formy metalowej grawitacyjnie lub z niewielkim wspomaganiem (przechył, niskie ciśnienie) – to nie jest HPDC. W odlewaniu wysokociśnieniowym metal wtryskuje się do matrycy pod ciśnieniem rzędu dziesiątek megapaskali, przy prędkościach wlotowych, które w kokili grawitacyjnej byłyby katastrofą.

Więcej o samej technologii i jej granicach opisałem w tekście odlewanie kokilowe – proces, zastosowania i ograniczenia, a różnice względem wtrysku – w materiale HPDC a odlewanie kokilowe – różnice. Kto myli te dwa procesy, przenosi błędne intuicje o prędkości napełniania.

Jak dobrać lej, wlew główny, kanały i wlewy doprowadzające?

Przekrojów układu wlewowego nie ocenia się w oderwaniu od trzech parametrów: zakładanego czasu napełniania, temperatury kokili i najcieńszej ścianki odlewu. Amerykańskie Stowarzyszenie Odlewników (American Foundry Society, moduł Gating & Riser Design) traktuje pęd strugi i turbulencję jako podstawowe kryteria projektowe – dopiero z nich wynika geometria.

Jakie elementy tworzą kompletny układ w kokili?

Sześć elementów, z których żaden nie jest opcjonalny w seryjnej produkcji:

1. Lej wlewowy – przyjmuje strugę z kadzi, wygasza energię spadku i wstępnie zatrzymuje żużel; wersja z miską i progiem działa lepiej niż zwykły stożek.
2. Wlew główny (pionowy) – powinien być zbieżny ku dołowi, żeby struga wypełniała przekrój i nie zasysała powietrza po ściankach.
3. Kanał rozprowadzający – prowadzi metal poziomo, z kieszenią zanieczyszczeń na końcu, która przechwytuje pierwszy, najbardziej utleniony front.
4. Wlewy doprowadzające – wprowadzają metal do wnęki; ich liczba i rozmieszczenie decydują o tym, gdzie spotkają się fronty i gdzie ryzykujesz zimne złącze.
5. Przelewy – odbierają końcową porcję metalu i wspomagają odpowietrzenie na końcu drogi przepływu.
6. Odpowietrzniki – szczeliny 0,1-0,3 mm w płaszczyźnie podziału, kanaliki lub wstawki, przez które powietrze ucieka szybciej niż napływa metal.

Dlaczego łagodne przejścia są ważniejsze niż sam przekrój?

Ostre załamanie 90° i nagłe przewężenie odrywają strugę od ścianki, tworząc podciśnienie i pułapkę powietrza. W przypadkach prowadzonych przy odlewach aluminiowych obserwuję, że korekta promienia przejścia z R2 na R6-R8 potrafi usunąć powtarzalne zimne złącze bez ruszania temperatury zalewania – a to zmiana za jedno frezowanie, nie za nową kokilę.

• Promienie w węzłach – zaokrąglaj każde połączenie kanał-wlew, unikaj kolan pod kątem prostym w drodze pierwszego napełniania.
• Zmiana przekroju – stosuj stopniową zbieżność zamiast skoku; skokowe przewężenie działa jak dysza i rozbija strugę.
• Rozgałęzienia – dziel przepływ symetrycznie, inaczej jedna gałąź zaleje wnękę wcześniej i wymusi spotkanie frontów w przypadkowym miejscu.
• Suma przekrojów – przekrój wlewów doprowadzających zwykle przewyższa przekrój wlewu głównego (układ rozszerzający), co wygasza prędkość na wejściu do wnęki.
• Miejsce odcięcia – ślad po wlewie powinien wypadać na powierzchni obrabianej lub niewidocznej, ale to kryterium drugorzędne wobec jakości odlewu.

“Turbulentny przepływ w układzie wlewowym wprowadza tlenki i powietrze do metalu, dlatego projektowanie bramkowania zaczyna się od kontroli prędkości i pędu strugi, a nie od doboru samego przekroju.” – American Foundry Society, moduł szkoleniowy Gating & Riser Design, 2026AFS

Jak kontrolować prędkość strugi i odpowietrzenie kokili?

Kokila nie przepuszcza gazów, więc każdy centymetr sześcienny powietrza z wnęki musi wyjść zaprojektowaną drogą: szczeliną podziału, odpowietrznikiem, przelewem lub luzem wokół wypychacza. Klasyczny Foundry Manual (1958) już wtedy stawiał spokojne napełnianie jako warunek ograniczenia erozji formy i uwięzienia powietrza – w formie metalowej ta zasada obowiązuje jeszcze mocniej.

Jak odpowietrzać kokilę w praktyce?

Zacznij od końca drogi przepływu, nie od wlewu. Przy cienkich żebrach najpierw sprawdzam, czy koniec wnęki ma dokąd wypuścić powietrze – dopiero potem rozważam powiększanie wlewu. Kolejność ma znaczenie, bo powiększony wlew przy zakorkowanym końcu tylko sprężą powietrze mocniej.

• Szczeliny w płaszczyźnie podziału – płytkie rowki 0,1-0,3 mm, na tyle wąskie, żeby aluminium nie wypłynęło, a powietrze uciekło.
• Odpowietrzniki punktowe – w najwyższych i najdalszych punktach wnęki, tam gdzie powietrze się gromadzi.
• Przelewy z odpowietrzeniem – łączą dwie funkcje: odbierają zimny front i wypuszczają gaz.
• Luzy wokół rdzeni i wypychaczy – naturalna droga ucieczki, ale bywa zapchana nadmiarem powłoki.
• Kontrola powtarzalna – jeśli pęcherz wraca w tym samym miejscu w kolejnych odlewach, to nie przypadek, tylko brak drogi ucieczki dokładnie tam.

Skąd biorą się filmy tlenkowe w aluminium?

Z gwałtownej strugi i swobodnego spadku. Aluminium natychmiast pokrywa się warstwą Al2O3; przy spokojnym przepływie ta błona zostaje na powierzchni czoła, przy rozbiciu strugi – zostaje wciągnięta do wnętrza jako podwójny film, który zachowuje się w odlewie jak wewnętrzne pęknięcie.

• Zgarniaj żużel przed zalaniem i utrzymuj stały poziom w kadzi, żeby uniknąć zasysania powierzchniowej błony.
• Ogranicz swobodny spadek – napełnianie od dołu lub system przechylny drastycznie zmniejsza wysokość opadania metalu.
• Nie zalewaj „szybciej na wszelki wypadek” – szybsze zalanie nie zawsze usuwa niedolew, a niemal zawsze zwiększa ryzyko zawinięcia tlenków.
• Stosuj kieszenie zanieczyszczeń na końcu kanału rozprowadzającego, żeby pierwszy front nie wszedł do wnęki.
• Kontroluj obróbkę ciekłego metalu – odgazowanie i filtracja mają wpływ porównywalny z geometrią układu.

Kiedy stosować zalewanie grawitacyjne, przechylne lub niskociśnieniowe?

To zależy od geometrii i wymagań jakościowych – nie ma jednej recepty ani jednej prędkości zalewania dobrej dla wszystkich kokil i stopów. Grawitacja sprawdza się przy prostych, zwartych odlewach i krótkich seriach. Przechył wygrywa tam, gdzie liczy się kontrolowany, laminarny front. Niskie ciśnienie daje najczystszy metal, bo pobierany jest z głębi kąpieli.

Jak projektować zasilanie w odlewach aluminiowych i brązowych?

Zasilanie analizuje się oddzielnie od napełniania – to dwa różne zadania w tym samym narzędziu. Napełnianie kończy się w kilka sekund, zasilanie musi działać przez cały czas krzepnięcia węzłów cieplnych. AFS w module Gating & Riser Design rozdziela te funkcje wprost: układ wlewowy prowadzi metal, nadlewy i ochładzalniki sterują krzepnięciem.

Jak temperatura kokili wpływa na niedolewy i strukturę odlewu?

Rozgrzana kokila wydłuża okno napełniania i zmniejsza ryzyko niedolewu, ale spowalnia krzepnięcie i może rozdrobnić mniej, czyli pogorszyć strukturę. Zimne narzędzie działa odwrotnie. Dlatego pierwsze odlewy po starcie zmiany bywają jakościowo inne niż te po ustabilizowaniu temperatury – i to jest normalny stan, który trzeba objąć technologią, a nie ukrywać.

• Podgrzewanie wstępne – palnikiem, grzałkami lub serią odlewów rozgrzewających do momentu ustabilizowania wskazań pirometru.
• Termopary w narzędziu – w rejonie węzła cieplnego i przy końcu drogi przepływu, żeby widzieć rzeczywisty rozkład, nie tylko powierzchnię.
• Rytm cyklu – każda przerwa w produkcji zmienia bilans cieplny; przestój 15 minut potrafi cofnąć narzędzie do stanu „zimnego startu”.
• Chłodzenie lokalne – kanały wodne lub powietrzne przy grubym węźle, żeby wymusić kierunkowe krzepnięcie ku nadlewowi.
• Zapis parametrów – temperatura kokili i metalu przy każdej próbie; bez tego porównywanie serii nie ma sensu.

Jak powłoka kokilowa wpływa na przepływ i krzepnięcie?

Powłoka jest regulatorem odbioru ciepła – grubsza warstwa izolacyjna spowalnia krzepnięcie przy ściance i wydłuża drogę przepływu, cieńsza lub bardziej przewodząca przyspiesza odbiór ciepła. Poza tym chroni powierzchnię narzędzia, ułatwia odformowanie i wpływa na chropowatość odlewu. Doboru nie da się zrobić w oderwaniu od stopu i konkretnego narzędzia – szczegóły zebrałem w tekście powłoki kokilowe i przygotowanie formy metalowej.

• Powłoki izolacyjne (na bazie tlenków ogniotrwałych) – w rejonach cienkościennych i na końcu drogi przepływu, gdzie walczysz o lejność.
• Powłoki przewodzące (np. grafitowe) – tam, gdzie chcesz szybszego odbioru ciepła i drobniejszej struktury.
• Grubość i równomierność – niekontrolowane natryski zmieniają termikę z zmiany na zmianę i psują powtarzalność bardziej niż zmiana wlewu.
• Odnawianie w cyklu – ustal interwał w liczbie odlewów, nie „na oko”; zużyta powłoka zmienia bilans cieplny stopniowo.
• Aktualność kart technicznych – zalecenia producentów powłok sprawdzaj przed każdą nową serią, bo receptury się zmieniają.

Czym różni się zasilanie aluminium i brązu?

Stopy aluminium krzepną z dużym skurczem objętościowym i są bardzo wrażliwe na wodór – potrzebują odgazowania i nadlewów pracujących pod ciśnieniem metalostatycznym. Brązy cynowe krzepną szeroko w zakresie temperatur, przez co dają porowatość rozproszoną trudną do wyeliminowania samym nadlewem; tam częściej pomaga ochładzalnik i przemyślane miejsce wlewu.

• Aluminium – nadlew nad węzłem cieplnym, ochładzalniki wymuszające kierunkowość, kontrola zawartości wodoru przed zalaniem.
• Brąz – większy nacisk na lokalny odbiór ciepła i skrócenie strefy dwufazowej; sam nadlew rzadko wystarcza.
• Żeliwo w kokili – rozszerzalność grafityzacji częściowo kompensuje skurcz, więc zasilanie projektuje się inaczej niż dla stopów Al.
• Nigdy nie kopiuj nastaw między stopami – parametry dla aluminium, brązu i żeliwa opisuj w osobnych kartach technologicznych.

Praktyczne przykłady dla stopów Al zebrałem w opracowaniu odlewy aluminiowe w kokili.

Jakie błędy powodują zimne złącza, pęcherze i jamy skurczowe?

Większość wad w kokili wraca do pięciu przyczyn: zbyt długiej drogi przepływu, braku odpowietrzenia, wlewu wprowadzonego w cienką ściankę, za małych przelewów i braku stabilizacji temperatury narzędzia. Każda z nich daje charakterystyczny objaw, który da się powiązać z miejscem w formie.

Jak powiązać objaw wady z błędem projektowym?

Rozbudowaną diagnostykę dwóch najczęstszych wad opisałem osobno: zimne złącza i niedolewy w odlewach.

Dlaczego podnoszenie temperatury zalewania to zła pierwsza reakcja?

Bo maskuje problem zamiast go rozwiązywać. Wyższa temperatura poprawia lejność, ale zwiększa utlenianie, rozpuszczalność wodoru w aluminium, obciążenie cieplne narzędzia i skurcz do wyzasilania. Widziałem serie, gdzie podniesienie o 30°C usunęło niedolew i w zamian dało porowatość odbieraną na RTG – handel jedną wadą za drugą.

• Najpierw geometria – promienie, długość drogi przepływu, liczba wlewów.
• Potem odpowietrzenie – przelewy, szczeliny, kieszenie zanieczyszczeń.
• Następnie termika narzędzia – podgrzew, powłoka, rytm cyklu.
• Na końcu temperatura metalu – jako korekta w wąskim zakresie, nie jako lekarstwo na wszystko.

Jak dokumentować wady, żeby dało się je porównać?

Mapą, nie opisem. Zdjęcie odlewu z zaznaczonym miejscem wady, numer gniazda, numer odlewu w serii, temperatura kokili i metalu, godzina. Po dwóch dniach nikt nie pamięta, czy pęcherz był „po lewej u góry” w piątej czy trzydziestej sztuce – a bez tej informacji korekta układu jest zgadywaniem.

Czy kokila wymaga symulacji termicznej i prób technologicznych?

To zależy: prób technologicznych – zawsze, symulacji – przy złożonej geometrii, drogim narzędziu lub serii, gdzie koszt poprawki kokili przewyższa koszt obliczeń. Oprogramowanie typu MAGMASOFT czy ProCAST pokazuje front napełniania, pułapki powietrza i moduły krzepnięcia, ale nie zastępuje pierwszego zalania.

Co daje symulacja, a czego nie zastąpi?

• Daje – wizualizację kolejności napełniania i miejsc spotkania frontów, czyli przewidywane położenie zimnych złączy.
• Daje – mapę modułów krzepnięcia i kandydatów na jamy skurczowe przed wykonaniem narzędzia.
• Daje – możliwość porównania dwóch wariantów wlewu bez frezowania.
• Nie zastąpi – rzeczywistej powłoki, jej grubości i zużycia w cyklu.
• Nie zastąpi – stanu cieplnego narzędzia po nieplanowanym przestoju.
• Nie zastąpi – jakości ciekłego metalu, zawartości gazu i czystości kadzi.

Jak zaplanować serię próbną?

Seria próbna musi objąć dwa skrajne stany: start zimnej kokili i pracę po stabilizacji cieplnej. Problemy potrafią wystąpić wyłącznie w jednym z nich, a odbiór oparty na dziesięciu sztukach ze środka serii przepuści obie skrajności.

1. Zalej 5-10 sztuk od zimnego startu, oznaczając kolejność.
2. Rejestruj temperaturę kokili pirometrem przed każdym zalaniem, a w krytycznych punktach – termoparami.
3. Kontynuuj serię do ustabilizowania wskazań (zwykle kilkanaście cykli), zapisując moment stabilizacji.
4. Wykonaj przekroje kontrolne przez węzły cieplne i miejsca spotkania frontów.
5. Porównaj sztuki ze startu i ze stanu ustabilizowanego – dopiero ta różnica mówi, czy układ jest odporny.

“Spokojne, ciągłe napełnianie formy ogranicza erozję i uwięzienie powietrza, a nadlewy powinny być tak umieszczone, aby wymusić kierunkowe krzepnięcie ku źródłu zasilania.” – Foundry Manual, U.S. Navy, 1958maritime.org

Jak przygotować checklistę odbioru układu wlewowego w kokili?

Checklista odbioru obejmuje pięć obszarów: czas napełniania, temperaturę kokili, drogi odpowietrzenia, położenie przelewów oraz miejsce odcięcia wlewów. Wymagania wymiarowe i naddatki obróbkowe odnieś do uzgodnionej normy – dla odlewów jest to ISO 8062-3:2023 (tolerancje wymiarowe, geometryczne i naddatki obróbkowe).

Co sprawdzić przed zwolnieniem narzędzia do produkcji?

1. Czas napełniania zmierzony, nie oszacowany – stoper lub zapis z maszyny przechylnej, porównany z założeniem technologicznym.
2. Temperatura kokili w co najmniej trzech punktach (wlew, węzeł cieplny, koniec drogi przepływu), pirometr skalibrowany.
3. Drożność odpowietrzeń – sprawdzona po czyszczeniu i po natrysku powłoki, bo to najczęstszy moment ich zaklejenia.
4. Przelewy – czy rzeczywiście się napełniają; pusty przelew oznacza, że front nie dociera tam, gdzie zakładałeś.
5. Miejsce odcięcia – czy ślad wypada na naddatku obróbkowym lub powierzchni niewidocznej.
6. Przekroje kontrolne – minimum jeden komplet z serii próbnej, z opisem miejsca cięcia.
7. Karta technologiczna – zapisane temperatury, powłoka, interwał odnawiania, rytm cyklu; bez tego wiedza znika razem ze zmianą.

Dane i wymagania odbiorowe warto weryfikować co roku – normy tolerancji oraz zalecenia dostawców powłok bywają aktualizowane, a karty techniczne producentów sprawdzaj bezpośrednio przed startem nowej serii (stan sprawdzenia: lipiec 2026).

Jakie korekty wprowadzać po próbach?

• Lokalny przelew przy powtarzalnym niedolewie na końcu żebra – najtańsza i najszybsza poprawka.
• Zmiana powłoki – warstwa izolacyjna tam, gdzie brakuje lejności; przewodząca tam, gdzie potrzebujesz szybszego krzepnięcia.
• Korekta promienia przejścia kanał-wlew przy zimnym złączu bez zmiany temperatury.
• Zmiana sekwencji zalewania lub prędkości przechyłu przy turbulencji i tlenkach.
• Przeniesienie wlewu w masywniejszy fragment – poprawia zasilanie, ale trzeba sprawdzić skutki dla estetyki i obróbki.

Najczęściej zadawane pytania

Czym różni się układ wlewowy w kokili od układu w formie piaskowej?

Kokila metalowa odbiera ciepło znacznie szybciej, więc metal ma mniej czasu na wypełnienie cienkich sekcji. Układ musi jednocześnie zapewnić spokojny przepływ, zaprojektowaną drogę ucieczki powietrza i kontrolę temperatury narzędzia. W piasku gazy uchodzą przez masę formierską, w kokili tylko przez szczeliny podziału, odpowietrzniki i przelewy.

Czy odlewanie kokilowe to HPDC?

Nie. Odlewanie kokilowe oznacza zalewanie trwałej formy metalowej grawitacyjnie lub z niewielkim wspomaganiem – przechyłem albo niskim ciśnieniem. HPDC wykorzystuje wysokie ciśnienie wtrysku i zupełnie inną dynamikę napełniania, przez co reguły projektowania układu wlewowego są tam nieprzenoszalne.

Dlaczego w kokili powstają zimne złącza?

Zimne złącze pojawia się, gdy dwa fronty metalu spotykają się po nadmiernym wychłodzeniu lub utlenieniu i nie zlewają się w jednorodny materiał. Typowe przyczyny to zbyt długa droga przepływu, zimna kokila, za wolne napełnianie i brak odpowietrzenia na końcu wnęki. AFS zaleca analizować przepływ łącznie z wymianą ciepła, a nie osobno.

Po co stosuje się przelewy w odlewaniu kokilowym?

Przelewy odbierają pierwszą lub końcową, bardziej zanieczyszczoną porcję metalu i pomagają dociągnąć front przepływu do końca wnęki. Wspierają też odpowietrzenie i stabilizują powtarzalność zalewania między kolejnymi cyklami. Pusty przelew po próbie to sygnał, że metal nie dociera tam, gdzie zakładała technologia.

Czy podniesienie temperatury zalewania naprawia niedolewy?

Czasem pomaga, ale nie jest uniwersalnym rozwiązaniem i nie usuwa błędów geometrii układu. Zbyt wysoka temperatura zwiększa utlenianie, porowatość gazową i obciążenie cieplne narzędzia, może też pogorszyć strukturę odlewu. Równolegle sprawdź temperaturę kokili, długość drogi przepływu i drożność odpowietrzeń.

Jak kontrolować temperaturę kokili?

W praktyce stosuje się podgrzewanie wstępne, dobór powłoki, stały rytm cyklu oraz pomiar pirometrem i termoparami w newralgicznych punktach. Kluczowe jest odróżnienie pierwszych odlewów po starcie od pracy stabilnej po rozgrzaniu narzędzia. Każdy dłuższy przestój cofa bilans cieplny i wymaga ponownej stabilizacji.

Czy symulacja odlewania jest konieczna przy każdej kokili?

Nie przy każdej. Przy prostych, zwartych odlewach i krótkich seriach próba technologiczna zwykle wystarcza. Symulacja w MAGMASOFT lub ProCAST zwraca się przy złożonej geometrii, drogim narzędziu i dużych seriach, gdzie koszt jednej poprawki kokili przewyższa koszt obliczeń.

Jakie dane zapisać po próbnym zalaniu?

Minimum: numer sztuki w serii, temperaturę metalu i kokili, czas napełniania, stan powłoki, opis i lokalizację wad oraz zdjęcie z zaznaczonym miejscem. Do tego wynik przekrojów kontrolnych i informacja, czy sztuka pochodziła ze startu zimnego, czy ze stanu ustabilizowanego. Bez tych danych porównanie kolejnych serii jest zgadywaniem.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008, ISBN 978-0-87170-711-6 – projektowanie procesu, przepływ, krzepnięcie, wady odlewów.
2. American Foundry Society, Gating & Riser Design (moduł e-learningowy), 2026 – afsinc.org.
3. Foundry Manual, U.S. Navy, 1958 – maritime.org – bramkowanie, nadlewy, spokojne napełnianie.
4. ISO 8062-3:2023 – tolerancje wymiarowe i geometryczne oraz naddatki obróbkowe dla odlewów.
5. AFS Transactions 2025, Volume 133, American Foundry Society – materiały badawcze branży odlewniczej.
6. Karty techniczne producentów powłok kokilowych – do weryfikacji bezpośrednio przed startem nowej serii.

Marcin Gajda

Technolog odlewnik z 20-letnią praktyką w odlewniach żeliwa i aluminium. Prowadził technologię form piaskowych i kokilowych, nadzorował topienie, zalewanie i kontrolę jakości odlewów – od drobnych detali po korpusy maszyn. Zna halę odlewni od zaplecza: wie, skąd biorą się wady odlewów i jak ustawić proces, żeby ich uniknąć. Na Odlewnictwo24.pl tłumaczy procesy i technologie odlewnicze prostym językiem, ale bez uproszczeń kosztem prawdy technicznej.
