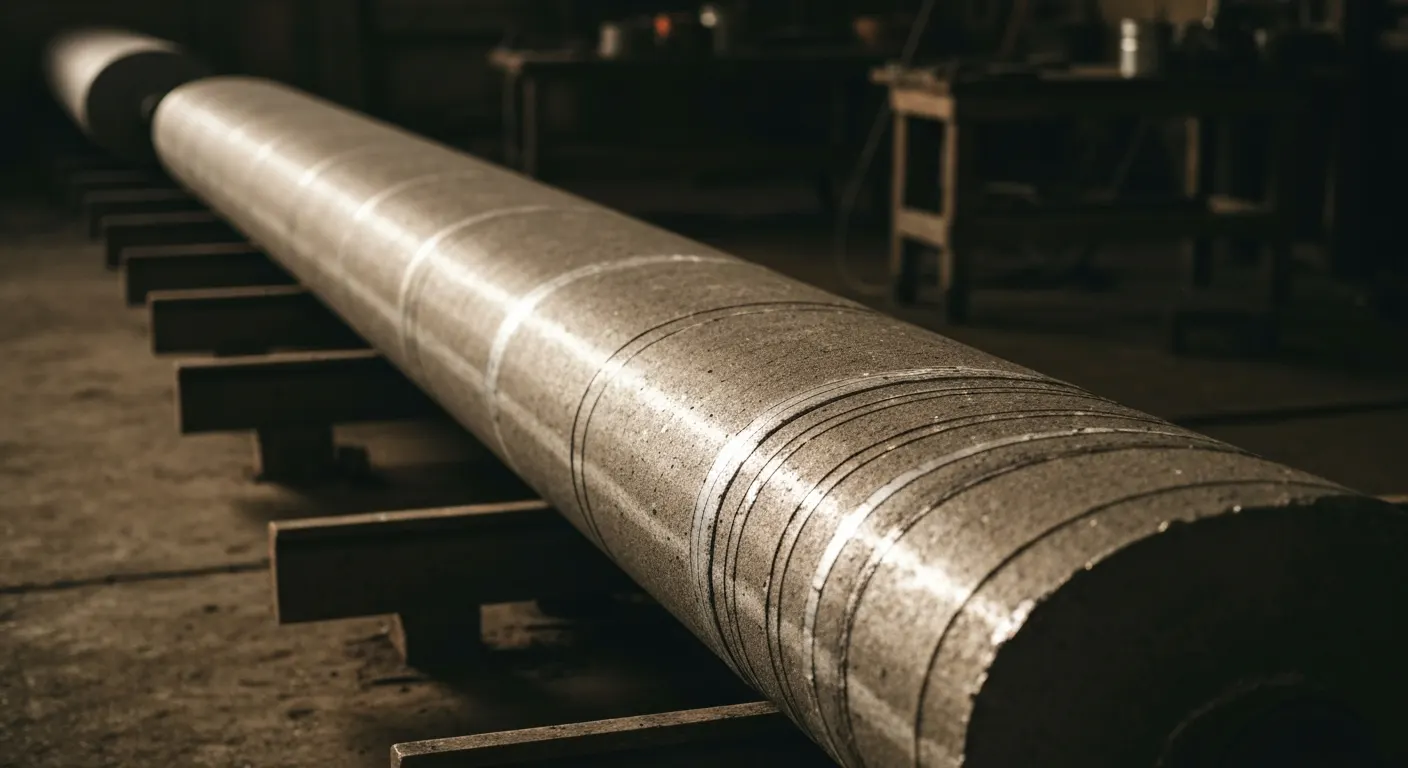

Wady odlewów ciągłych – pęknięcia, segregacja i problemy powierzchniowe

Odlewanie ciągłe jako proces o wysokiej wrażliwości technologicznej

Wady odlewów ciągłych to nieciągłości, niejednorodności składu i defekty powierzchni powstające w krystalizatorze oraz strefie chłodzenia wtórnego maszyny COS. Największą grupę stanowią pęknięcia, segregacja środkowa i ślady oscylacji, a ich ocena zawsze wymaga zestawienia obrazu wady z zapisem parametrów linii (ASM Handbook Vol. 15, 2008). Odlewanie ciągłe odpowiada dziś za dominującą część produkcji półwyrobów stalowych na świecie (kontekst: World Steel Association, 2024).

Prowadząc analizy reklamacyjne dla walcowni obserwuję regularnie ten sam schemat: wada, którą technolog widzi na slabie, wcale nie powstała w miejscu, w którym ją znaleziono. Powstała 40 sekund wcześniej, przy meniskuktórego poziom skoczył o 6 mm. Tego nie widać gołym okiem.

Kęs, bloom, slab i wlew ciągły – czym różnią się pod względem ryzyka wad?

Geometria przekroju decyduje o tym, które wady dominują. Płaskie sloby (typowo 200-250 mm grubości) cierpią głównie na pęknięcia podłużne środka szerokiej ściany i wady powierzchni istotne dla blach. Kęsy kwadratowe 130-160 mm mają cztery naroża, czyli cztery strefy o utrudnionym, dwukierunkowym odbiorze ciepła.

• Slab – płaski półwyrób do walcowania blach; wada powierzchniowa rozciąga się przy walcowaniu wielokrotnie i staje się wadą liniową taśmy.
• Bloom – przekrój pośredni, zwykle 250-400 mm, przeznaczony na kształtowniki i odkuwki; kluczowa jest tu segregacja środkowa.
• Kęs – mały przekrój na pręty i walcówkę; dominują pęknięcia narożne oraz rombowość spowodowana nierównym chłodzeniem.
• Wlewek statyczny – inna szkoła problemów: jama skurczowa, strefa V i A-segregacja, brak ciągłego prostowania pasma.
• Odlew kokilowy i piaskowy – zupełnie inna kinetyka krzepnięcia, opisana w materiale o krzepnięcie metali w odlewnictwie.

Czym różnią się wady odlewania ciągłego od wad odlewów statycznych?

Różnica sprowadza się do dynamiki. W odlewie statycznym metal krzepnie w formie zamkniętej, bez ruchu, a wady mają charakter objętościowy – jama skurczowa, porowatość, zażużlenia. W odlewaniu ciągłym pasmo krzepnie w ruchu, jest zginane i prostowane, więc dochodzi cała klasa wad naprężeniowych nieznana odlewnictwu piaskowemu.

Gdzie powstaje wada – krystalizator, chłodzenie wtórne czy prostowanie?

Miejsce narodzin wady wskazuje pierwszy krok diagnostyki. Wada z krystalizatora ma sygnaturę powierzchniową i regularność powiązaną ze skokiem oscylacji, wada ze strefy wtórnej jest zwykle wewnętrzna i podpowierzchniowa, a wada z prostowania pojawia się na stronie rozciąganej pasma.

• Krystalizator – ślady oscylacji, pęknięcia podłużne środka szerokiej ściany, zalania proszku, wtrącenia porwane przez menisk.
• Strefa chłodzenia wtórnego – pęknięcia śródkrystaliczne, pęknięcia narożne, wybrzuszenie pasma (bulging) między rolkami.
• Strefa zginania i prostowania – pęknięcia poprzeczne w dnie śladu oscylacji, pękanie w zakresie obniżonej plastyczności 700-900°C.
• Koniec krzepnięcia (kraterowe dno) – segregacja środkowa, porowatość osiowa, pęknięcia środkowe.
• Cięcie i składowanie – pęknięcia wodorowe i płatki w stalach wrażliwych, wady zwykle mylnie przypisywane odlewaniu.

Dlaczego wady odlewania ciągłego są tak kosztowne dla huty?

Bo skala jest ciągła. Jedna niestabilność procesowa trwająca dwie minuty przy prędkości 1,2 m/min i przekroju sloba to kilkanaście ton materiału potencjalnie do przeklasowania. W odlewni piaskowej wada dotyczy jednej sztuki – w COS dotyczy sekwencji, czasem całego wytopu.

Jak powstają pęknięcia powierzchniowe i wewnętrzne w odlewaniu ciągłym?

Pęknięcia w odlewach ciągłych powstają, gdy naprężenie rozciągające w cienkiej, gorącej skorupie przekracza jej lokalną wytrzymałość w temperaturze bliskiej solidusu. Źródłem naprężeń są: nierównomierne chłodzenie, tarcie w krystalizatorze, wybrzuszenie pasma między rolkami i odkształcenie przy prostowaniu – zwykle działające razem, nie pojedynczo (ASM Handbook Vol. 15, 2008).

“Większość pęknięć w odlewaniu ciągłym inicjuje się w obszarze międzydendrytycznym, gdzie ciekła faza pozostaje aż do końcowych stadiów krzepnięcia, a materiał ma znikomą zdolność do przenoszenia odkształceń rozciągających.” — ASM International, ASM Handbook, Volume 15: Casting, 2008

Pęknięcia poprzeczne, podłużne, narożne i gwiaździste – jak je rozpoznać?

Rozpoznanie zaczyna się od kierunku i lokalizacji, nie od mikroskopu. Poprzeczne biegną prostopadle do kierunku odlewania i najczęściej siedzą w dnie śladu oscylacji. Podłużne – równolegle, zwykle w osi szerokiej ściany sloba.

1. Pęknięcia podłużne powierzchniowe – oś szerokiej ściany sloba; przyczyna typowa: nierównomierne krzepnięcie początkowe przy meniski i lokalne zaburzenie przepływu z dyszy zanurzeniowej SEN.
2. Pęknięcia poprzeczne – dno śladów oscylacji, wywoływane przez odkształcenie przy prostowaniu w strefie obniżonej plastyczności; nasilają je stale mikrostopowe z niobem.
3. Pęknięcia narożne (corner cracks) – naroże kęsa lub sloba, gdzie ciepło odbierane jest z dwóch stron; wzmacnia je nadmierne chłodzenie natryskowe naroży.
4. Pęknięcia gwiaździste (star cracks) – drobna siatka na powierzchni, klasycznie wiązana z miedzią z płyty krystalizatora wnikającą po granicach ziaren przy uszkodzonej powłoce Ni.
5. Pęknięcia śródkrystaliczne i środkowe – niewidoczne z zewnątrz, ujawniane dopiero makrotrawieniem przekroju poprzecznego.
6. Pęknięcia diagonalne – towarzyszą rombowości kęsa, czyli asymetrii chłodzenia w krystalizatorze.

W przypadkach, które prowadziłem, pęknięcia narożne prawie nigdy nie miały jednej przyczyny. Trzeba było zestawić geometrię naroża krystalizatora, mapę dysz natryskowych i temperaturę pasma w punkcie prostowania. Sama temperatura ciekłej stali w kadzi pośredniej niczego nie tłumaczyła.

Kiedy pęknięcie dyskwalifikuje półwyrób?

Wtedy, gdy przekracza kryterium zapisane w specyfikacji odbiorcy lub normie wyrobu – nie ma uniwersalnej głębokości granicznej. Wymagania techniczne dostawy dla wyrobów stalowych porządkuje między innymi ISO 4990 (2015), a kryteria badań nieniszczących trzeba czytać razem z normami serii PN-EN 10228 dla wyrobów kutych. Płytkie pęknięcie podłużne bywa usuwane szlifowaniem, pęknięcie środkowe zwykle oznacza przeklasowanie.

Na czym polega segregacja pierwiastków w odlewach ciągłych?

Segregacja to nierównomierny rozkład pierwiastków w zakrzepłym metalu, wynikający z faktu, że rozpuszczalność większości domieszek w fazie stałej jest niższa niż w ciekłej. Ciecz przed frontem krzepnięcia wzbogaca się w węgiel, siarkę i fosfor, a ostatnie porcje metalu krzepnące w osi przekroju mają skład wyraźnie odbiegający od średniego wytopu (ASM Handbook Vol. 15, 2008).

Segregacja środkowa, pasmowa i makrosegregacja – jaka jest różnica?

Mikrosegregacja działa w skali dendrytu i częściowo zanika przy wyżarzaniu ujednorodniającym. Makrosegregacja obejmuje cały przekrój i jest praktycznie nieusuwalna obróbką cieplną – to ona decyduje o losie półwyrobu.

Które pierwiastki nasilają problem najbardziej?

Siarka i fosfor – bezkonkurencyjnie. Ich współczynniki podziału są tak niekorzystne, że lokalne stężenie w osi kęsa potrafi wielokrotnie przekroczyć średnią wytopu.

• Siarka – tworzy siarczki manganu, sprzyja pękaniu na gorąco; w stalach jakościowych trzyma się jej poniżej 0,010-0,015%.
• Fosfor – silnie segreguje, obniża udarność i podnosi temperaturę przejścia w stan kruchy.
• Węgiel – stale perytektyczne w zakresie ok. 0,09-0,17% C są szczególnie podatne na pęknięcia podłużne z powodu nierównomiernego skurczu skorupy.
• Mangan – stosunek Mn/S poniżej ok. 20 zwiększa ryzyko kruchości na gorąco w wielu gatunkach konstrukcyjnych.
• Nb, V, Ti – wydzielenia węglikoazotków na granicach ziaren pogłębiają strefę obniżonej plastyczności przy prostowaniu.
• Wodór – nie segreguje jak S czy P, ale w połączeniu z segregacją środkową daje płatki i pęknięcia opóźnione.

Ocena segregacji tylko na podstawie analizy wytopu prowadzi na manowce. Zawsze łączę makrotrawienie przekroju, punktową analizę składu w osi i dane procesowe z tego konkretnego odcinka pasma.

Jakie problemy powierzchniowe występują najczęściej na kęsach, slabach i bloomach?

Najczęstsze wady powierzchni to ślady oscylacji, pęcherze podpowierzchniowe, wtrącenia żużlowe i proszku krystalizatorowego, fałdy oraz zawalcowania. Część z nich to defekty kosmetyczne, część – zarodki pęknięć liniowych ujawniających się dopiero po walcowaniu, gdy wada zostaje rozciągnięta kilkunastokrotnie.

Oscillation marks, pęcherze i wtrącenia – skąd się biorą?

Ślady oscylacji są nieuniknionym efektem ruchu krystalizatora, który zapobiega przyklejaniu się skorupy. Ich głębokość zależy od skoku i częstotliwości oscylacji, lepkości proszku krystalizatorowego i stabilności menisku.

• Ślady oscylacji – regularne poprzeczne rowki o głębokości typowo poniżej 0,5 mm; głębsze i nieregularne stają się karbem inicjującym pęknięcia poprzeczne.
• Pęcherze podpowierzchniowe – efekt wodoru, azotu lub wilgoci z materiałów ogniotrwałych i proszku; po walcowaniu dają liniowe rozwarstwienia.
• Wtrącenia żużlowe i proszkowe – porwane przy zaburzonym meniski, zwykle na głębokości 1-5 mm pod powierzchnią.
• Zawalcowania i fałdy – skutek chwilowego zatrzymania pasma, zmiany prędkości lub przelania menisku.
• Odciski rolek i bulging – nadmierny rozstaw lub zużycie rolek prowadzące do wybrzuszenia i pompowania wzbogaconej cieczy do osi.
• Sieć drobnych pęknięć od miedzi – uszkodzona powłoka niklowa płyty krystalizatora.

Kiedy wada powierzchniowa staje się krytyczna?

Po walcowaniu. Slab o grubości 220 mm walcowany do 3 mm blachy zmienia proporcje wady kilkudziesięciokrotnie w kierunku wzdłużnym, więc rowek o głębokości 1,5 mm rozwija się w wyraźną wadę liniową taśmy. Dlatego kwalifikacja wad półwyrobu musi uwzględniać przeznaczenie, a nie tylko wygląd. Metody naprawcze są proste, ale kosztowne: szlifowanie punktowe, skrawanie powierzchniowe (scarfing), wycięcie odcinka pasma. Szerzej o klasyfikacji piszę w materiale o wady odlewów i kontrola jakości.

Które parametry procesu najbardziej zwiększają ryzyko wad?

Cztery parametry mają nieproporcjonalnie duży wpływ: temperatura przegrzania nad likwidusem, prędkość odlewania, stabilność poziomu menisku i intensywność chłodzenia wtórnego. Zmiana każdego z nich przesuwa pozycję dna krateru krzepnięcia, a to bezpośrednio przekłada się na segregację środkową i pękanie wewnętrzne.

Temperatura przegrzania, prędkość odlewania i chłodzenie wtórne

Przegrzanie utrzymuje się zwykle w wąskim oknie kilkunastu-kilkudziesięciu stopni nad likwidusem, a każde wyjście poza nie ma cenę. Zbyt wysokie sprzyja strefie kolumnowej i segregacji, zbyt niskie grozi zamarzaniem dyszy zanurzeniowej.

W jednym z audytów linii kęsowej wystarczyło ustabilizować regulację poziomu menisku i wymienić proszek na taki o niższej lepkości, żeby udział odcinków z głębokimi śladami oscylacji spadł skokowo. Żadnej rewolucji sprzętowej. Dwie zmiany parametryczne.

Jak diagnozuje się wady w odlewach ciągłych?

Diagnostyka opiera się na czterech filarach: kontroli wizualnej powierzchni, makrotrawieniu przekroju poprzecznego (odczynnik Baumanna dla siarki, roztwory HCl dla makrostruktury), badaniach ultradźwiękowych UT dla nieciągłości wewnętrznych oraz metalografii zgładów. Dopiero korelacja wyniku z zapisem parametrów z tego samego czasu odlewania pozwala odróżnić objaw od przyczyny.

“Wymagania jakościowe dla wyrobów stalowych, w tym zakres badań i kryteria akceptacji, powinny wynikać z uzgodnienia między dostawcą a odbiorcą, opartego o normę wyrobu i przeznaczenie materiału.” — parafraza wymagań ogólnych wg ISO 4990: Steel castings – General technical delivery requirements, ISO, 2015

Badania NDT, makrotrawienie i analiza zgładów – co i kiedy?

1. Kontrola wizualna i pomiar głębokości – pierwszy filtr, wykonywany na zimnym półwyrobie po oczyszczeniu zgorzeliny.
2. Badania penetracyjne PT – ujawniają włoskowate pęknięcia powierzchniowe niewidoczne wizualnie, zwłaszcza po szlifowaniu.
3. Badania ultradźwiękowe UT – wykrywają pęknięcia środkowe, rozwarstwienia i skupiska porowatości osiowej; metodyka porównawcza w rodzinie norm PN-EN 10228.
4. Makrotrawienie przekroju – podstawa oceny segregacji środkowej i struktury pierwotnej; wynik ocenia się wg kart wzorcowych uzgodnionych z odbiorcą.
5. Metalografia zgładów – identyfikacja wtrąceń, ocena granic ziaren, potwierdzenie mechanizmu pękania.
6. Analiza składu w osi i przy powierzchni – iloraz stężeń pokazuje realny stopień segregacji, nie tylko średnią wytopu.

Praktyczny szczegół, który ratuje najwięcej dochodzeń: znakowanie odcinków pasma czasem odlewania. Bez tego korelacja wady z parametrem jest zgadywanką. Metodykę badań szerzej opisuję przy badania nieniszczące odlewów.

Jak ograniczać pęknięcia, segregację i defekty powierzchniowe?

Skuteczna profilaktyka opiera się na trzech obszarach: stabilizacji procesu (menisk, prędkość, przegrzanie), poprawie czystości metalurgicznej (ochrona strugi, zapobieganie reoksydacji) oraz kontroli mechanicznej maszyny COS (rozstaw rolek, geometria krystalizatora, wyrównanie natrysku). Wartości graniczne zależą od gatunku stali, przekroju i konstrukcji linii – nie ma jednego zestawu nastaw dla wszystkich.

Lista kontrolna dla technologa odlewania ciągłego

1. Menisk – regulacja automatyczna, wahania utrzymywane w wąskim oknie kilku milimetrów; archiwizacja przebiegu.
2. Proszek krystalizatorowy – lepkość i temperatura mięknięcia dobrane do gatunku i prędkości, zwłaszcza dla stali perytektycznych.
3. Przegrzanie – wąskie okno nad likwidusem, kontrolowane w kadzi pośredniej, nie tylko w kadzi głównej.
4. Ochrona strugi – rura osłonowa i dysza zanurzeniowa SEN z kontrolą szczelności, przedmuchiwanie argonem przeciw reoksydacji.
5. Chłodzenie wtórne – mapa natrysku sprawdzana pod kątem zapchanych dysz; naroża chłodzone łagodniej niż środek ściany.
6. Prostowanie – unikanie zakresu obniżonej plastyczności podczas odkształcania, kontrola temperatury powierzchni w punkcie zginania.
7. Końcowe krzepnięcie – miękkie dociskanie pasma i mieszanie elektromagnetyczne jako narzędzia ograniczania segregacji osiowej.
8. Rolki – regularny pomiar rozstawu i bicia; zużyty segment potrafi generować powtarzalną wadę przez cały wytop.

Kolejność ma znaczenie. Zanim ktokolwiek zacznie zmieniać skład chemiczny wytopu, warto sprawdzić rolki i dysze – to tańsze i częściej to właśnie mechanika linii stoi za powtarzalną wadą. Kontekst topienia i przygotowania wsadu rozwijam w tekście o piece i topienie metali.

Dane i odniesienia normatywne sprawdzone: lipiec 2026. Kryteria akceptacji wad zawsze weryfikuj w aktualnej normie wyrobu i specyfikacji odbiorcy – treść ma charakter techniczno-informacyjny i nie zastępuje uzgodnień kontraktowych ani opinii uprawnionego inspektora.

Najczęściej zadawane pytania

Co jest najczęstszą przyczyną pęknięć w odlewach ciągłych?

Najczęściej działa kilka czynników naraz: nierówne chłodzenie, naprężenia termiczne, niestabilny menisk, tarcie w krystalizatorze i podatność danego gatunku stali na pękanie na gorąco. Pojedynczy parametr rzadko wyjaśnia wadę w całości. Dlatego diagnoza musi łączyć oględziny i badania materiałowe z zapisem parametrów linii z konkretnego odcinka pasma.

Czym dokładnie jest segregacja środkowa?

Segregacja środkowa to wzbogacenie osi przekroju w pierwiastki, które podczas krzepnięcia dłużej pozostają w cieczy – głównie węgiel, siarkę i fosfor. Powstaje w ostatniej fazie krzepnięcia, gdy skurcz i wybrzuszenie pasma zasysają wzbogaconą ciecz do środka. Skutkiem bywa spadek udarności i rozwarstwienia po walcowaniu lub obróbce cieplnej.

Czy ślady oscylacji na slabie są zawsze niedopuszczalne?

Nie. Płytkie i regularne ślady są normalnym efektem pracy krystalizatora i zwykle mieszczą się w wymaganiach procesu. Problem zaczyna się przy śladach głębokich lub nieregularnych, które działają jak karb i inicjują pęknięcia poprzeczne albo zawalcowania w kolejnych operacjach.

Jak wykrywa się wady wewnętrzne w odlewach ciągłych?

Przede wszystkim badaniami ultradźwiękowymi UT, makrotrawieniem próbek przekroju poprzecznego i oceną zgładów metalograficznych. Dobór metody zależy od typu półwyrobu, gatunku stali i wymagań odbiorcy. Dla wyrobów kutych punktem odniesienia bywają normy serii PN-EN 10228, ale kryteria dla półwyrobów COS zwykle wynikają z uzgodnień z klientem.

Jak ograniczyć pęknięcia narożne na kęsach?

Zacznij od chłodzenia naroży – najczęściej są przechłodzone przez źle dobraną mapę natrysku. Sprawdź też geometrię naroża krystalizatora, stopień jego zużycia oraz temperaturę powierzchni w punkcie prostowania. W wielu gatunkach kluczowe jest niepodawanie pasma odkształceniu w zakresie obniżonej plastyczności około 700-900°C.

Dlaczego wtrącenia niemetaliczne są tak groźne w COS?

Bo powodują lokalne osłabienie materiału i defekty powierzchniowe, które po walcowaniu przechodzą w wady liniowe blachy lub pręta. Ich źródłem bywa reoksydacja przy nieszczelnej dyszy zanurzeniowej, porwany żużel z kadzi, zużycie materiałów ogniotrwałych oraz niestabilny menisk zasysający proszek krystalizatorowy.

Ile trwa ujawnienie się wady odlewniczej po odlaniu?

To zależy od typu wady. Pęknięcia powierzchniowe widać po ostygnięciu i oczyszczeniu, segregacja środkowa ujawnia się dopiero po makrotrawieniu próbki, a niektóre pęknięcia opóźnione związane z wodorem pojawiają się po kilkudziesięciu godzinach składowania. Dlatego stale wrażliwe wymagają wolnego chłodzenia lub wyżarzania odwodorowującego.

Czy segregację da się usunąć obróbką cieplną?

Częściowo. Mikrosegregację międzydendrytyczną można istotnie ograniczyć wyżarzaniem ujednorodniającym w wysokiej temperaturze, bo droga dyfuzji jest krótka. Makrosegregacji i segregacji środkowej w praktyce nie da się usunąć – skala odległości jest za duża, więc problem trzeba rozwiązywać na etapie odlewania.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – mechanizmy krzepnięcia, klasyfikacja wad odlewniczych, segregacja i kontrola jakości.
2. ISO, ISO 4990: Steel castings – General technical delivery requirements, 2015 – ogólne wymagania techniczne dostawy i zasady uzgadniania kryteriów jakości.
3. PN-EN 10228 (seria), Badania nieniszczące odkuwek stalowych, 2016 – odniesienie porównawcze dla metodyki UT i MT półwyrobów stalowych.
4. World Steel Association, 2024 – kontekst przemysłowy produkcji stali i udziału technologii ciągłego odlewania.
5. Materiały własne z audytów technologicznych linii COS (kęsy i sloby), 2023-2026 – obserwacje praktyczne przywoływane w tekście.
