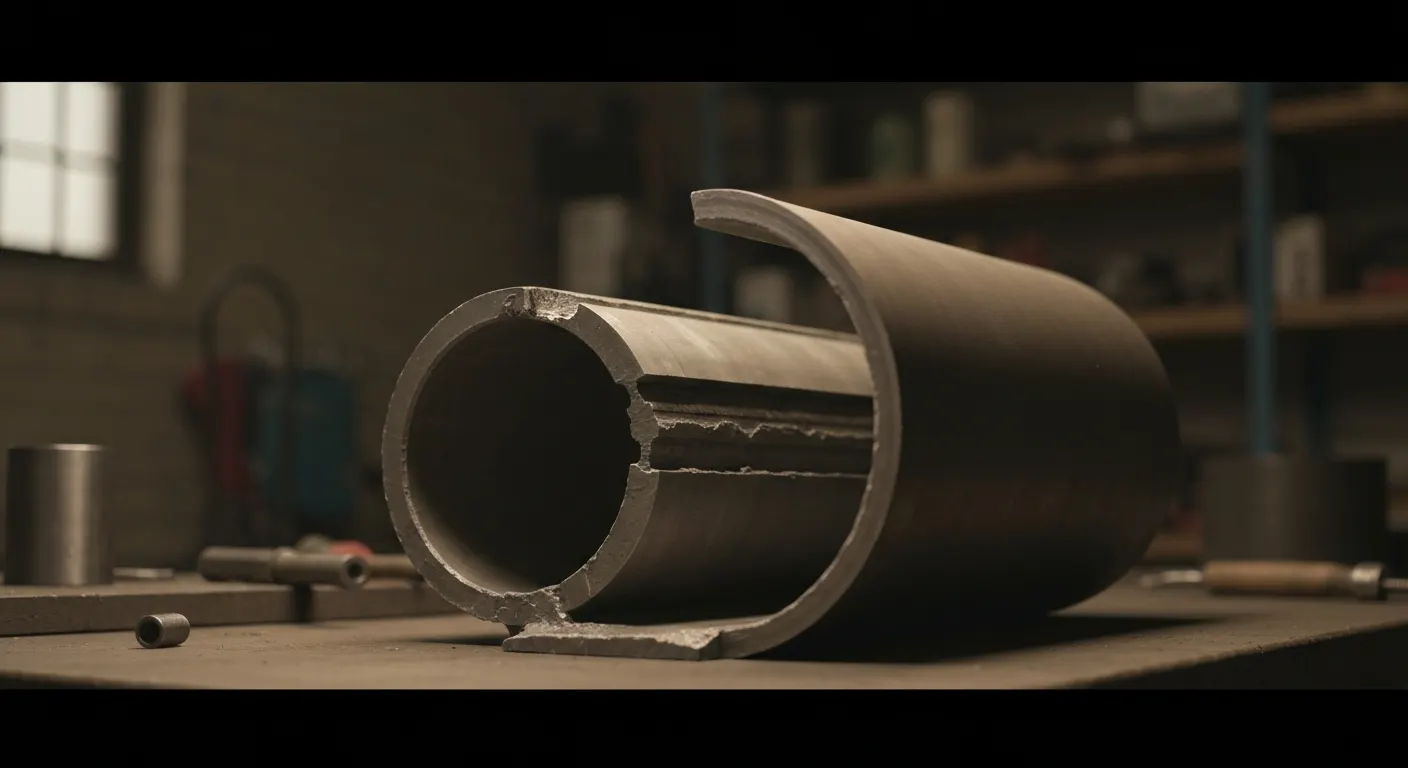

Wady odlewów odśrodkowych – przyczyny, diagnostyka i zapobieganie

Specyfika wad w odlewaniu odśrodkowym

Wady odlewów odśrodkowych rozkładają się wzdłuż promienia odlewu, a nie przypadkowo w objętości – to podstawowa różnica wobec odlewów statycznych. Siła odśrodkowa przy typowych obrotach roboczych generuje przyspieszenie rzędu kilkudziesięciu g na ściance formy, przez co fazy o mniejszej gęstości, tlenki i żużel wędrują ku średnicy wewnętrznej (ASM Handbook Vol. 15, 2008).

W praktyce, którą prowadzę przy odbiorach tulei z brązu cynowego i rur żeliwnych, pierwsze pytanie przy każdej niezgodności brzmi: na jakim promieniu ona leży? Odpowiedź niemal zawsze wskazuje przyczynę procesową. To odwrotność logiki odlewu piaskowego, gdzie zaczynamy od układu wlewowego i nadlewu.

Czym odlewy odśrodkowe różnią się od statycznych?

Odlewanie odśrodkowe to proces, w którym obracająca się forma dociska ciekły metal do ścianki siłą odśrodkową, zastępując nadlew i częściowo układ wlewowy. Odlew statyczny krzepnie w polu grawitacji – kierunek zasilania jest pionowy i jednoznaczny. W odlewie wirującym zasilanie jest promieniowe, a front krzepnięcia idzie od ścianki formy ku osi.

• Brak nadlewu – w odlewie odśrodkowym rolę zasilania przejmuje ciśnienie metalostatyczne od siły odśrodkowej, więc klasyczna jama skurczowa osiowa praktycznie nie występuje w formie znanej z odlewów piaskowych.
• Uzysk materiałowy – przy rurach i tulejach uzysk bywa wyraźnie wyższy niż w technologii piaskowej, bo odpada masa nadlewów i układu wlewowego.
• Strefa “brudna” po średnicy wewnętrznej – lżejsze wtrącenia i tlenki kumulują się przy najmniejszym promieniu, dlatego naddatek na obróbkę wewnętrzną planuje się większy niż zewnętrzny.
• Struktura drobniejsza przy ściance – kontakt z chłodzoną kokilą metalową daje strefę zamrożoną i drobne ziarno, czego formy piaskowe nie zapewniają.
• Wady kierunkowe – pęknięcia obwodowe i warstwowość struktury są typowe dla obrotu, a nieznane w odlewach kokilowych statycznych.

Rury, tuleje, pierścienie i walce jako typowe geometrie

Odśrodkowo odlewa się przede wszystkim bryły obrotowe. Katalog wyrobów jest wąski, ale bardzo powtarzalny – i to pomaga budować trend wad dla konkretnej średnicy.

• Rury ciśnieniowe z żeliwa sferoidalnego – klasyczna aplikacja wodociągowa, gdzie kluczowa jest jednorodność ścianki na całej długości.
• Tuleje cylindrowe i panewki z brązu cynowego – wymagają jednorodnej twardości i braku porowatości w strefie roboczej po roztoczeniu.
• Pierścienie i wieńce ze staliwa – najbardziej wrażliwe na pęknięcia gorące ze względu na skurcz i naprężenia obwodowe.
• Walce hutnicze i elementy bimetaliczne – zalewane dwustopniowo, gdzie granica połączenia warstw jest osobnym kryterium odbioru.
• Korpusy i tuleje z aluminium – podatne na wtrącenia tlenkowe Al₂O₃, które nie flotują tak, jak zakłada uproszczona teoria gęstościowa.

Czym różni się odlewanie poziome od pionowego?

Odlewanie poziome stosuje się dla wyrobów długich (L/D powyżej ok. 2-3), pionowe dla krótkich pierścieni i kołnierzy. Ta różnica ma bezpośrednie przełożenie na geometrię wad.

• Oś pozioma – ryzyko fal i “deszczu” metalu przy zbyt małych obrotach na starcie zalewania, co daje fałdy i zawalcowania powierzchni.
• Oś pionowa – grawitacja nakłada się na pole odśrodkowe, przez co otwór przyjmuje kształt paraboloidy: ścianka u dołu grubsza niż u góry.
• Naddatek – w odlewaniu pionowym naddatek na obróbkę wewnętrzną musi uwzględniać stożkowatość otworu, inaczej górna część detalu wyjdzie poza wymiar.
• Chłodzenie – w maszynach poziomych łatwiej rozłożyć natrysk wody wzdłuż kokili i sterować gradientem osiowym.

“Większość wad odlewniczych ma źródło w sposobie, w jaki ciekły metal został wprowadzony do formy – turbulentny przepływ tworzy bifilmy, które później działają jak gotowe zarodki pęknięć i porowatości.” – John Campbell, Complete Casting Handbook, 2015

Jakie wady są najczęstsze w odlewach odśrodkowych?

Najczęstsze wady to segregacja składników stopowych wzdłuż promienia, porowatość i rzadzizny w strefie ostatniego krzepnięcia, pęknięcia gorące na powierzchni wewnętrznej, warstwowość struktury, fałdy powierzchniowe oraz niejednorodna twardość na przekroju. Ich rozkład niemal zawsze koreluje z promieniem i kierunkiem krzepnięcia (ASM Handbook Vol. 15, 2008).

Segregacja składników stopowych i warstwowość struktury

Segregacja odśrodkowa to rozdzielenie faz o różnej gęstości pod działaniem pola przyspieszeń. W brązach cynowych typu CuSn10 czy CuSn12 miękka faza bogata w cynę migruje ku osi, przez co panewka po roztoczeniu potrafi mieć twardość o kilkanaście HB niższą niż wymagana. W żeliwie sferoidalnym analogicznie zachowuje się grafit – kule grafitowe są lżejsze od osnowy metalicznej.

• Segregacja dodatnia przy osi – koncentracja pierwiastków o niskiej gęstości i niskiej temperaturze krzepnięcia (Sn, P, S, C).
• Warstwa “flotacyjna” grafitu – w grubościennych rurach z żeliwa sferoidalnego widoczna jako ciemniejszy pas w pobliżu średnicy wewnętrznej.
• Pasmowość struktury – efekt pulsacji obrotów lub przerwanego strumienia zalewania, widoczna na trawionym zgładzie makro.
• Wtrącenia żużlowe przy otworze – lekkie tlenki i resztki topnika dryfują do najmniejszego promienia.
• Niejednorodna twardość – rozrzut powyżej 20-30 HB między ścianką zewnętrzną a wewnętrzną to sygnał segregacji, nie błędu pomiaru.

Porowatość, pęcherze gazowe i rzadzizny

Nadmiar wodoru w ciekłym aluminium czy azotu w staliwie nie znika pod wpływem obrotu. Wysokie ciśnienie promieniowe rzeczywiście ogranicza wzrost pęcherzy przy ściance zewnętrznej, ale przenosi problem do strefy przyosiowej, gdzie ciśnienie jest najniższe. Efekt: zewnętrzna powierzchnia idealna, a po roztoczeniu 3 mm ujawnia się pas mikroporowatości.

• Porowatość gazowa – okrągłe, gładkie pory; przyczyna po stronie wilgoci w powłoce formy, niedosuszonej kokili lub nieodgazowanego stopu Al.
• Rzadzizny skurczowe – nieregularne, dendrytyczne; efekt zbyt szybkiego zamknięcia kanałów zasilania w środku ścianki.
• Pęcherze podpowierzchniowe – typowe przy powłoce nałożonej na zimną kokilę lub przy nadmiarze spoiwa w powłoce.
• Porowatość osiowa w odlewach pionowych – kumuluje się w górnej części, którą i tak zwykle się odcina jako odpad technologiczny.

Pęknięcia gorące, zimne i naprężenia obwodowe

Pęknięcie gorące powstaje powyżej solidusu, gdy kurczący się odlew nie może swobodnie zmniejszyć średnicy, bo kokila stygnie wolniej i “trzyma” go od zewnątrz. W staliwie węglowym GS-45 obserwuję to zwłaszcza przy zbyt późnym wyjęciu odlewu z formy – każde dodatkowe 30-60 sekund w kokili zwiększa ryzyko rysy obwodowej.

• Pęknięcia gorące – przebieg międzydendrytyczny, powierzchnia utleniona na ciemno; przyczyna to nadmierny gradient i opóźnione wyjęcie.
• Pęknięcia zimne – jasny, metaliczny przełom; powstają po ostudzeniu, przy szoku termicznym od natrysku wodnego.
• Rysy promieniowe na czole – efekt tarcia o pierścienie oporowe formy przy skurczu.
• Naprężenia obwodowe – ujawniają się dopiero podczas obróbki, gdy zdjęcie warstwy zaburza równowagę i detal “odskakuje” z wymiaru.

Dlaczego prędkość obrotowa formy jest parametrem krytycznym?

Prędkość obrotowa decyduje o wartości przyspieszenia promieniowego, a więc o zagęszczeniu metalu, stabilności strumienia i poziomie naprężeń. Zbyt niska powoduje ześlizgiwanie się metalu i fałdy, zbyt wysoka – pękanie na gorąco i nasilenie segregacji. Nie istnieje jedna uniwersalna wartość: zależy od średnicy wewnętrznej, gęstości stopu i grubości ścianki.

Jak dobrać obroty, temperaturę i czas zalewania?

Punktem wyjścia jest wymagane przyspieszenie względne (współczynnik grawitacyjny G), a nie liczba obrotów na minutę. Ta sama liczba obr./min daje zupełnie inne warunki dla tulei ø80 mm i dla rury ø600 mm – różnica przyspieszenia sięga rzędu wielkości. Dlatego kartę procesu buduję zawsze wokół średnicy.

1. Ustal wymagane G dla stopu i geometrii – w literaturze technologicznej przyjmuje się wyższe wartości dla stopów lekkich niż dla żeliwa, bo mniejsza gęstość daje mniejsze ciśnienie promieniowe.
2. Przelicz G na obr./min dla konkretnej średnicy wewnętrznej – a nie zewnętrznej, bo tam pole jest najsłabsze i tam decyduje się stabilność swobodnej powierzchni.
3. Zaplanuj rozruch – w maszynach poziomych start zalewania przy zbyt niskich obrotach daje charakterystyczne fale i zawalcowania.
4. Skontroluj stabilność obrotów – wahania powyżej kilku procent w trakcie krzepnięcia zostawiają pasmowość widoczną na zgładzie makro.
5. Zmierz temperaturę zalewania pirometrem zanurzeniowym – dla każdej wytopki, nie raz na zmianę; przegrzanie zwiększa rozpuszczalność gazów i skurcz objętościowy.
6. Ustal czas zalewania i moment wyjęcia – powiązany z grubością ścianki, potwierdzony próbą technologiczną, a nie wyczuciem operatora.

Jak stan formy, powłoka i chłodzenie generują wady?

Powłoka ochronna kokili pełni trzy funkcje naraz: izoluje termicznie, ułatwia wyjęcie odlewu i chroni żeliwną kokilę przed erozją. Każda z nich potrafi zawieść osobno. W audycie, który prowadziłem w odlewni tulei brązowych, źródłem serii pęcherzy okazała się zmiana dostawcy powłoki – wyższa zawartość spoiwa organicznego przy tej samej grubości warstwy.

• Zbyt gruba powłoka – spowalnia odbiór ciepła, wydłuża krzepnięcie, sprzyja segregacji i grubemu ziarnu.
• Zbyt cienka lub przerwana powłoka – lokalne przechłodzenie, przywieranie odlewu i rysy przy wyjmowaniu.
• Wilgoć w powłoce – natychmiastowe źródło porowatości gazowej; kokilę nagrzewa się przed natryskiem do temperatury roboczej.
• Nierównomierny natrysk chłodzący – daje różnice twardości wzdłuż tworzącej, mierzalne twardościomierzem przenośnym co 200-300 mm.
• Zużyta kokila – siatka spękań cieplnych odwzorowuje się na powierzchni zewnętrznej odlewu jako wypukła sieć żyłek.
• Brak odgazowania i odtleniania – w aluminium wymaga przedmuchu argonem, w staliwie dodatku Al lub Ca-Si przed spustem.

Jak lokalizacja wady wskazuje przyczynę?

Mapowanie wady na promień to najszybsza diagnostyka, jaką znam. Zajmuje pięć minut przy pile do cięcia i oszczędza tygodnie zgadywania.

• Przy powierzchni zewnętrznej – podejrzewaj formę: powłokę, wilgoć, stan kokili, temperaturę przedgrzania.
• W środku ścianki – podejrzewaj zasilanie i gradient: rzadzizny skurczowe, zbyt szybkie chłodzenie zewnętrzne.
• Przy średnicy wewnętrznej – podejrzewaj metal: czystość, odgazowanie, żużel, przegrzanie i segregację.
• Na czołach odlewu – podejrzewaj mechanikę: pierścienie oporowe, skurcz wzdłużny, moment wyjęcia.

Jak diagnozować wady odlewów odśrodkowych?

Diagnostyka opiera się na czterech warstwach: kontroli wizualnej i wymiarowej po obróbce, badaniach powierzchniowych (penetracyjne PT, magnetyczno-proszkowe MT), badaniach objętościowych (UT, RT) oraz badaniach niszczących na przekrojach kontrolnych – pomiar twardości i metalografia. Badania ultradźwiękowe prowadzi się według ustalonej procedury z nastawami i kryteriami interpretacji (ISO 16810:2012).

Kiedy stosować UT, RT, twardość i metalografię?

UT stosuje się przy elementach grubościennych i podejrzeniu nieciągłości płaskich, RT przy ocenie objętościowej porowatości, twardość przy weryfikacji jednorodności, a metalografię przy segregacji i błędach struktury. Personel NDT musi mieć certyfikat według PN-EN ISO 9712 – bez tego wynik nie ma wartości odbiorczej.

Jak oceniać powierzchnię wewnętrzną po obróbce?

Odbiór odlewu odśrodkowego bez zdjęcia naddatku wewnętrznego jest odbiorem pozornym. Sam widziałem partie tulei, które przeszły kontrolę wizualną w 100%, a po roztoczeniu 4 mm braki sięgnęły kilkunastu procent. Dlatego wyniki NDT zestawiam z mapą obróbki.

1. Wykonaj toczenie próbne jednej sztuki z partii na docelową średnicę i oceń odsłoniętą powierzchnię przed obróbką reszty.
2. Zmierz twardość w minimum trzech punktach po promieniu – zewnątrz, środek ścianki, przy otworze – i zapisz rozrzut.
3. Wytnij przekrój kontrolny z końcówki technologicznej i wytraw go do oceny makrostruktury.
4. Skonfrontuj położenie wskazań UT z rzeczywistą głębokością wady na przekroju – to kalibruje interpretację dla kolejnych partii.
5. Zarchiwizuj zdjęcia zgładów z numerem wytopki, żeby budować bazę porównawczą dla danej średnicy i stopu.

Czy odlewanie odśrodkowe usuwa wszystkie wtrącenia z metalu?

Nie. Siła odśrodkowa zmienia rozmieszczenie wtrąceń, ale ich nie eliminuje – przemieszcza je głównie ku średnicy wewnętrznej, skąd usuwa je dopiero obróbka skrawaniem. Jakość zależy nadal od czystości ciekłego metalu, sposobu topienia, odtleniania i stabilności przepływu (Campbell, 2015). Bifilmy tlenkowe w aluminium mają gęstość zbliżoną do osnowy i praktycznie nie flotują.

Jak zapobiegać wadom przez dobór parametrów odlewania?

Zapobieganie sprowadza się do stabilizacji sześciu zmiennych: składu i czystości stopu, temperatury zalewania, temperatury formy, prędkości obrotowej, intensywności chłodzenia i momentu wyjęcia odlewu. Każda z nich musi mieć zapisaną wartość zadaną oraz tolerancję w karcie procesu, powiązaną ze średnicą i grubością ścianki.

Jak dobrać parametry do stopu, średnicy i grubości ścianki?

Parametry przenosi się między detalami przez podobieństwo, nie przez kopiowanie liczb. Zmiana średnicy o 30% przy tych samych obrotach zmienia przyspieszenie o kilkadziesiąt procent – i to wystarczy, żeby stabilny proces zaczął produkować fałdy.

• Żeliwo sferoidalne – kontroluj czas między sferoidyzacją a zalaniem; zanik modyfikacji daje grafit wermikularny przy otworze i spadek wydłużenia.
• Staliwo – ogranicz przegrzanie i pilnuj odtlenienia; wysoki skurcz sprzyja pęknięciom obwodowym, więc moment wyjęcia jest krytyczny.
• Brąz cynowy – szeroki zakres krzepnięcia oznacza wysoką podatność na segregację Sn; niższa temperatura zalewania i szybsze chłodzenie ją ograniczają.
• Stopy aluminium – obowiązkowe odgazowanie argonem i filtracja; przy niskiej gęstości potrzeba wyższego przyspieszenia dla tego samego efektu zagęszczenia.
• Ścianki grube (powyżej ok. 40 mm) – większe ryzyko rzadzizn w środku; wymagają łagodniejszego chłodzenia zewnętrznego.
• Ścianki cienkie – ryzyko niedolewu i zimnych zlewek; podnosi się temperaturę formy i skraca czas zalewania.

Co zapisać w karcie procesu i liście kontrolnej operatora?

Karta procesu ma jedną funkcję: umożliwić odtworzenie dobrej serii i wyjaśnienie złej. Jeśli po reklamacji nie potrafisz odtworzyć warunków sprzed trzech tygodni, karta jest bezużyteczna. Trendowanie wad dla pary „średnica + stop” daje więcej niż ocena każdej partii z osobna.

1. Numer wytopki i wynik analizy składu ze spektrometru, z godziną pobrania próbki.
2. Temperatura zalewania mierzona pirometrem zanurzeniowym dla każdej kadzi, nie raz na zmianę.
3. Temperatura kokili przed natryskiem powłoki i po nagrzaniu – pirometr bezstykowy, punkt pomiaru oznaczony na maszynie.
4. Zadane obroty, obroty startowe i czas rozruchu wraz z odczytem rzeczywistym z falownika.
5. Czas zalewania i moment wyjęcia odlewu liczone od zakończenia strumienia.
6. Partia i grubość powłoki plus dostawca – zmiana dostawcy to zawsze próba technologiczna, nie ciągła produkcja.
7. Wyniki NDT i pomiary po obróbce podpięte do tego samego numeru partii, żeby korelacja była możliwa bez ręcznego zszywania danych.

Jak sprawdzić, czy korekta procesu zadziałała?

Zmieniaj jedną zmienną naraz i oceniaj minimum 5-10 sztuk, zanim uznasz efekt za potwierdzony. Pojedyncza dobra sztuka po korekcie obrotów to szum, nie dowód. Przy zmianie stopu, geometrii lub maszyny obowiązuje pełna próba technologiczna z przekrojem kontrolnym.

• Zdefiniuj mierzalne kryterium – np. rozrzut twardości po promieniu poniżej ustalonej wartości, a nie „ma być lepiej”.
• Zachowaj sztukę odniesienia z partii sprzed korekty, przeciętą i wytrawioną.
• Porównuj na tej samej maszynie i tej samej kokili – zużycie formy jest zmienną ukrytą.
• Trenduj wskaźnik braków tygodniowo per średnica i stop; skoki korelujące z dostawą wsadu wskazują na materiał, nie na proces.
• Aktualizuj kartę procesu dopiero po potwierdzeniu – inaczej dokumentacja rozjeżdża się z praktyką hali.

Więcej o mechanizmach frontu krzepnięcia znajdziesz w materiale krzepnięcie odlewów, a systematykę niezgodności opisuje opracowanie wady odlewów. Kwestie technologiczne samego procesu rozwija tekst odlewanie odśrodkowe, metodykę badań – badania ultradźwiękowe odlewów, a planowanie naddatków – obróbka odlewów.

“Ocena odlewu odśrodkowego wymaga odniesienia wskazań do położenia promieniowego – rozkład faz i nieciągłości nie jest przypadkowy, lecz wynika z pola przyspieszeń i kierunku krzepnięcia.” – parafraza ustaleń, ASM International, ASM Handbook, Vol. 15: Casting, 2008

Najczęściej zadawane pytania

Jakie wady są najczęstsze w odlewach odśrodkowych?

Dominują segregacja składników stopowych, porowatość i rzadzizny, pęknięcia gorące, niejednorodna twardość, fałdy oraz zanieczyszczona powierzchnia wewnętrzna. Ich rozkład zależy od promienia odlewu i kierunku krzepnięcia – fazy lżejsze wędrują ku osi. Dlatego przy każdej reklamacji zaczynaj od przekroju i lokalizacji wady, nie od zmiany parametru.

Czy odlewanie odśrodkowe usuwa wtrącenia?

Nie usuwa ich automatycznie. Siła odśrodkowa przemieszcza fazy o różnej gęstości, ale zanieczyszczenia nadal pozostają w odlewie, zwłaszcza w pobliżu powierzchni wewnętrznej i w strefach późnego krzepnięcia. Bifilmy tlenkowe w aluminium mają gęstość zbliżoną do osnowy i praktycznie nie separują się pod działaniem obrotu (Campbell, 2015).

Dlaczego prędkość obrotowa formy jest ważna?

Zbyt mała prędkość pogarsza wypełnienie formy i zagęszczenie metalu, powodując fałdy i ześlizgi strumienia. Zbyt duża zwiększa naprężenia obwodowe, ryzyko pęknięć gorących i nasila segregację. Dobór obrotów zależy od średnicy wewnętrznej, gęstości stopu i grubości ścianki – dlatego liczy się przyspieszenie względne, a nie sama liczba obr./min.

Jak diagnozuje się pęknięcia w odlewach odśrodkowych?

Do wad powierzchniowych stosuje się oględziny oraz badania penetracyjne (PT) lub magnetyczno-proszkowe (MT dla materiałów ferromagnetycznych). Wady wewnętrzne wykrywa UT albo RT, prowadzone według procedury i przez personel certyfikowany zgodnie z PN-EN ISO 9712. Przy powtarzalnych pęknięciach analizuj temperaturę, chłodzenie, skład stopu i moment wyjęcia z kokili.

Dlaczego wady pojawiają się dopiero po toczeniu powierzchni wewnętrznej?

Wewnętrzna strefa odlewu odśrodkowego kumuluje lżejsze wtrącenia, żużel, porowatość i warstwę o gorszej strukturze. Kontrola zewnętrzna niczego z tego nie pokaże, bo strefa przy kokili jest zwykle najgęstsza i najdrobniejsza. Obróbka usuwa naddatek i odsłania niezgodności – dlatego toczenie próbne jednej sztuki z partii powinno poprzedzać obróbkę całej serii.

Ile naddatku zostawić na obróbkę wewnętrzną?

To zależy od stopu, średnicy i klasy dokładności – naddatek wewnętrzny jest z zasady większy od zewnętrznego, bo musi objąć całą zanieczyszczoną strefę przyosiową. Wartości dobiera się na podstawie przekroju kontrolnego pierwszej partii i norm tolerancji odlewów. Przy odlewaniu pionowym doliczaj zapas na stożkowatość otworu.

Jak ograniczyć segregację w odlewach odśrodkowych?

Kontroluj skład stopu, obniż przegrzanie, skróć czas krzepnięcia i ustabilizuj obroty oraz chłodzenie. W brązach cynowych szczególnie pomaga niższa temperatura zalewania i szybszy odbiór ciepła przez kokilę. Skuteczność korekty weryfikuj pomiarem twardości po promieniu oraz metalografią zgładu z przekroju kontrolnego.

Czy kontrola wizualna wystarczy do odbioru odlewu odśrodkowego?

Nie, zwłaszcza dla elementów krytycznych i ciśnieniowych. Oględziny wykrywają jedynie niezgodności powierzchniowe, a najgroźniejsze wady odlewów odśrodkowych leżą w ściance i przy średnicy wewnętrznej. Zakres badań ustala specyfikacja odbiorcza klienta – dla rur, walców i elementów energetycznych standardem jest UT lub RT uzupełnione badaniami niszczącymi na próbkach.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – technologia odlewania odśrodkowego, mechanizmy krzepnięcia, klasyfikacja niezgodności.
2. John Campbell, Complete Casting Handbook: Metal Casting Processes, Metallurgy, Techniques and Design, wyd. 2, 2015 – wpływ turbulencji przepływu i bifilmów tlenkowych na powstawanie wad.
3. ISO 16810:2012, Non-destructive testing – Ultrasonic testing – General principles – ogólne zasady badań ultradźwiękowych.
4. ASTM E94/E94M-22, Standard Guide for Radiographic Examination Using Industrial Radiographic Film – wytyczne badań radiograficznych.
5. PN-EN ISO 9712, Badania nieniszczące – Kwalifikacja i certyfikacja personelu badań nieniszczących – wymagania wobec personelu NDT.

Aktualność norm sprawdzona: lipiec 2026. Przed odbiorem partii zweryfikuj obowiązujące wydania norm w PKN oraz wymagania odbiorcze w specyfikacji klienta – zakres badań dla elementów ciśnieniowych i energetycznych bywa ostrzejszy niż wytyczne ogólne.
