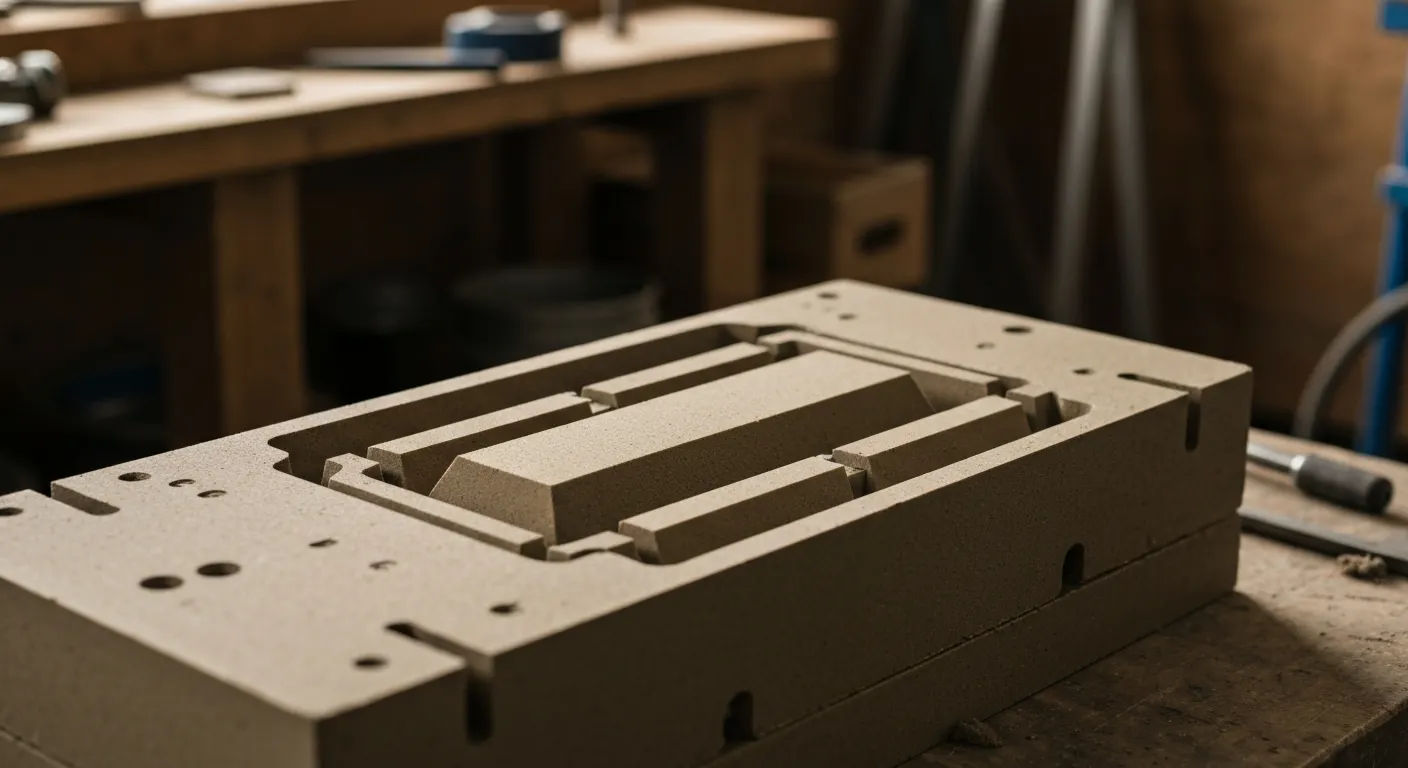

Znaki rdzeniowe i podparcie rdzenia – jak prawidłowo ustalić rdzeń w formie

Czym są znaki rdzeniowe w modelu i formie odlewniczej?

Znak rdzeniowy to wydłużenie modelu poza obrys odlewu, które odciska w masie formierskiej gniazdo służące do osadzenia rdzenia. Odpowiada za trzy rzeczy naraz: ustala położenie rdzenia względem wnęki, przenosi jego ciężar i obciążenia z zalewania, a często stanowi drogę ujścia gazów. Błąd na tym elemencie zmienia geometrię wewnętrzną odlewu, mimo poprawnego modelu (ASM Handbook, Vol. 15: Casting, 2008).

W odlewni, w której prowadziłem nadzór technologiczny nad korpusami pomp z żeliwa sferoidalnego, ponad połowa reklamacji wymiarowych sprowadzała się nie do modelu, lecz do zużytych gniazd rdzeniowych. Model był w porządku. Gniazdo już nie.

Znak rdzeniowy na modelu a gniazdo rdzeniowe w formie

Znak rdzeniowy jest dodatkiem pozytywowym na modelu, gniazdo rdzeniowe zaś jego negatywowym odwzorowaniem w masie. Rdzeń wykonany w skrzynce rdzeniowej ma własne wypusty – odpowiedniki znaków – które wchodzą w to gniazdo. Ten łańcuch zależności warto rozpisać, bo pomyłka w którymkolwiek ogniwie wędruje aż do gotowej odlewki:

• Model – nosi znaki rdzeniowe o zadanym kształcie i naddatku, wykonywane z tego samego materiału co model (żywica, drewno, aluminium).
• Skrzynka formierska i masa – odbierają odcisk znaku, tworząc gniazdo o twardości powierzchniowej zwykle mierzonej twardościomierzem typu B wg procedur AFS Mold & Core Test Handbook (2019).
• Skrzynka rdzeniowa – kształtuje rdzeń wraz z jego wypustami; jej zużycie na krawędziach wypustu bezpośrednio zwiększa luz.
• Rdzeń piaskowy – najczęściej z masy cold-box lub hot-box, o wytrzymałości na zginanie rzędu 2-4 MPa dla cold-box.
• Wnęka odlewu – przestrzeń między powierzchnią formy a rdzeniem, czyli finalna ścianka odlewu.

Skoro grubość ścianki to różnica dwóch położeń, każda niepewność gniazda przekłada się na nią wprost. Proste, a bywa pomijane w dyskusji o formowaniu piaskowym.

Czym różni się rdzeń poziomy od pionowego i wspornikowego?

Rdzeń poziomy opiera się na dwóch znakach po obu stronach i pracuje jak belka swobodnie podparta – najbardziej narażona na ugięcie i wypór. Rdzeń pionowy przenosi ciężar wzdłuż osi na dolny znak, a górny pełni głównie rolę prowadzącą. Rdzeń wspornikowy ma jedno oparcie i wymaga najostrożniejszego podejścia.

• Rdzeń poziomy – typowy dla kanałów chłodzących w korpusach; przy długości powyżej 8-10 średnic praktycznie zawsze rozważam podparcie środkowe.
• Rdzeń pionowy – stosowany w tulejach i piastach; dolny znak przejmuje ciężar, więc jego powierzchnia oporowa musi być odpowiednio duża.
• Rdzeń wspornikowy – stosowany, gdy odlew nie daje drugiego oparcia; znak wydłuża się i często profiluje przeciw obrotowi.
• Rdzeń wielopunktowo podparty – kilka gniazd w jednej osi, np. wał rozrządu w głowicy – wymaga wspólnej bazy pomiarowej, inaczej gniazda “rozjeżdżają się” tolerancyjnie.
• Rdzeń zamkowy – łączony z innym rdzeniem w zespół montowany poza formą, co przenosi kontrolę ustalenia na stół montażowy.

Jak dobrać długość, kształt i luz znaków rdzeniowych?

Dobór zaczyna się od bilansu obciążeń: ciężar rdzenia plus siła wyporu dzielona przez dopuszczalny nacisk na masę formierską daje minimalną powierzchnię oparcia. Dopiero potem dobiera się długość i kształt. Dla mas syntetycznych bentonitowych dopuszczalny nacisk jest o rząd wielkości niższy niż dla mas chemoutwardzalnych, dlatego jedna uniwersalna tabela luzów nie istnieje.

Ile powinna wynosić długość oparcia znaku?

Długość znaku poziomego przyjmuje się zwykle w przedziale od 0,5 do 1,5 średnicy rdzenia, przy czym im cięższy rdzeń i im słabsza masa, tym bliżej górnej granicy. Krótszy znak generuje wyższy nacisk jednostkowy i wykrusza krawędź gniazda już przy składaniu formy.

• Nacisk jednostkowy – liczony jako suma ciężaru i wyporu na powierzchnię oparcia; przy masie bentonitowej ryzyko zgniecenia rośnie gwałtownie po przekroczeniu kilkudziesięciu kPa.
• Krawędź gniazda – zaokrąglenie promieniem 2-3 mm ogranicza wyłamania, które potem trafiają do wnęki jako zapiaszczenia.
• Znak górny – może być krótszy od dolnego, bo nie przenosi ciężaru, tylko prowadzi rdzeń.
• Pochylenie znaku – 5-10° na znaku górnym ułatwia trafienie rdzenia w gniazdo bez ścierania masy.
• Rdzeń wspornikowy – oparcie wydłuża się nawet do 2-2,5 średnicy, bo moment gnący przejmuje jedno gniazdo.

Jaki luz zostawić między rdzeniem a gniazdem?

To zależy – luz dobiera się do technologii, gabarytu i sztywności masy, a nie z jednej tabeli. Praktycznie: rdzenie cold-box w formach chemoutwardzalnych pracują na luzach mniejszych niż rdzenie w wilgotnej masie bentonitowej, bo powierzchnia gniazda jest sztywniejsza i mniej podatna na ścieranie.

• Luz na znaku dolnym – minimalny, bo decyduje o położeniu; nadmiar zamienia się w przesunięcie kanału.
• Luz na znaku górnym – większy, żeby górna połowa formy trafiła bez obtłukiwania krawędzi.
• Rozszerzalność cieplna rdzenia – piaski kwarcowe wykazują przemianę α→β w ok. 573°C ze skokową zmianą objętości, co przy ciasnych gniazdach potrafi rozpychać formę.
• Zużycie skrzynki rdzeniowej – po kilkuset strzałach wypust rdzenia bywa mniejszy o kilka dziesiątych milimetra; luz rośnie sam z siebie.
• Tolerancja odlewu – wymagania dla części odlewanych opisuje ISO 8062-3 (wyd. 2023); przy zamówieniu sprawdzam aktualne wydanie normy, zanim wpiszę klasę do rysunku.

Obserwuję powtarzalny schemat: zbyt ciasne gniazdo daje obtłuczenia i zapiaszczenia, zbyt luźne – przesunięte kanały i zmienną ściankę. Środek trzeba wystrzelać na własnym procesie.

Kiedy znak powinien być stożkowy, a kiedy profilowany?

Stożek stosuje się tam, gdzie liczy się szybki i bezbłędny montaż, walec – gdzie priorytetem jest dokładność osiowa, a profil niekołowy wszędzie tam, gdzie rdzeń nie może się obrócić.

1. Walcowy – kanały okrągłe, rdzenie obrotowo symetryczne, gdzie orientacja kątowa nie ma znaczenia.
2. Stożkowy – znaki górne i rdzenie pionowe; samocentrowanie skraca czas składania formy.
3. Prostokątny – rdzenie płaskie i przegrody, naturalna blokada obrotu.
4. Profilowany z lyską – rdzenie o niesymetrycznym przekroju kanału, gdzie obrót o kilka stopni psuje geometrię.
5. Z zabezpieczeniem błędu montażu (poka-yoke) – asymetryczny znak uniemożliwiający włożenie rdzenia odwrotnie; ratuje przy pracy zmianowej.

Kiedy rdzeń wymaga podparcia lub chapletów?

Podparcie stosuje się, gdy same znaki nie równoważą masy rdzenia, wyporu ciekłego metalu i naporu strugi. Dotyczy to zwłaszcza długich rdzeni poziomych, rdzeni wspornikowych i kanałów o wąskich tolerancjach położenia. Wypór rdzenia piaskowego w ciekłym żeliwie jest znaczny, bo gęstość rdzenia to ok. 1,5-1,6 g/cm³ wobec ok. 6,8-7,0 g/cm³ ciekłego żeliwa.

Jak działają siły wyporu ciekłego metalu na rdzeń?

Wypór to różnica gęstości metalu i rdzenia pomnożona przez objętość zanurzoną. Dla rdzenia piaskowego w żeliwie siła netto do góry wynosi z grubsza czterokrotność jego ciężaru; w ciekłym aluminium (ok. 2,4 g/cm³) to już tylko ułamek tego, w brązie – jeszcze więcej niż w żeliwie.

Wartości gęstości są przybliżone i zależą od składu oraz temperatury; do obliczeń produkcyjnych używa się danych dla konkretnego gatunku.

“Turbulentny przepływ ciekłego metalu podczas zalewania jest jedną z głównych przyczyn wad odlewów – unosi tlenki, eroduje formę i przemieszcza elementy jej wnętrza.” – John Campbell, Complete Casting Handbook, Butterworth-Heinemann, 2015 (parafraza)

Jak zapobiec przesunięciu rdzenia podczas zalewania?

Pierwszy krok to zmniejszenie obciążenia, a nie dokładanie podpór. Kolejność, którą stosuję w analizie technologicznej:

1. Przeprojektuj układ wlewowy – odsuń wlew od czoła rdzenia, żeby struga nie biła w niego bezpośrednio; napór dynamiczny bywa groźniejszy niż sam wypór.
2. Obniż prędkość w bramkach – dla żeliwa typowo utrzymuje się prędkość w bramce poniżej ok. 0,5 m/s, co ogranicza erozję i przemieszczanie (Campbell, 2015).
3. Powiększ powierzchnię oparcia – wydłuż znak lub dołóż drugie gniazdo, zanim sięgniesz po chaplet.
4. Wzmocnij rdzeń – drut lub ramka stalowa w rdzeniu ogranicza ugięcie, ale musi mieć swoje ujście przy wybijaniu.
5. Dodaj podparcie – chaplety w miejscach wyznaczonych z rozkładu momentu gnącego, nie “na oko”.
6. Zwiększ docisk formy – obciążenie górnej połowy przeciw uniesieniu przenosi się też na stabilność znaków górnych.

Jak dobrać podpórki i chaplety do stopu?

Chaplet to metalowa podpórka, która utrzymuje rdzeń w położeniu do momentu, aż otoczy ją metal – i wtedy musi się z nim zespolić. Dobór prowadzi się razem z gatunkiem stopu i temperaturą zalewania: chaplet stalowy w żeliwie zalewanym w 1380-1420°C zwykle się przetapia, ale ten sam chaplet w aluminium przy 700-730°C pozostanie obcym ciałem.

Jaki materiał podpórki do jakiego stopu?

• Żeliwo szare i sferoidalne – chaplety ze stali niskowęglowej, często cynowane lub miedziowane dla ochrony przed korozją magazynową; grubość dobiera się tak, by przekrój topił się w kontakcie z metalem.
• Staliwo – podpórki o składzie zbliżonym do zalewanego staliwa; niezgodność składu daje strefę o innej twardości i ognisko pęknięcia.
• Aluminium – chaplety metalowe stosuje się bardzo ostrożnie; częściej sięga się po wzmocnienie rdzenia lub zmianę podziału niż po podpórkę.
• Brąz i mosiądz – podpórki z materiału zbliżonego do stopu, inaczej powstaje ogniwo korozyjne w gotowym odlewie.
• Elementy ceramiczne i dystansowe – nie przetapiają się, więc pozostają jako wtrącenie; stosowane wyłącznie w miejscach usuwanych obróbką lub nieodpowiedzialnych.

“Podpórki rdzeniowe poprawiają stabilność, lecz każda z nich stanowi potencjalne miejsce niezgodności – nieprzetopienia, przecieku lub wtrącenia – i wymaga świadomego doboru materiału oraz lokalizacji.” – ASM International, ASM Handbook, Volume 15: Casting, 2008 (parafraza)

Czy podpórka może sama wywołać wadę odlewu?

Tak – i to jest jej główna wada. Chaplet, który się nie przetopi, tworzy granicę międzyfazową o innej strukturze; przy odlewach ciśnieniowych szczelnych bywa źródłem przecieku wykrywanego dopiero na próbie hydraulicznej.

• Nieprzetopienie – zbyt masywny chaplet w cienkiej ściance albo za niska temperatura zalewania.
• Zawilgocenie i rdza – chaplet magazynowany bez zabezpieczenia wnosi wodę i wywołuje porowatość gazową wokół siebie.
• Ślad na powierzchni – widoczne odciski, które przy odlewach dekoracyjnych i artystycznych dyskwalifikują sztukę.
• Miejscowa twardość – w żeliwie sferoidalnym strefa wokół chapletu bywa zabielona i psuje obrabialność.
• Maskowanie błędu koncepcji – podpórka nie naprawi źle zaprojektowanego znaku; jeśli problemem jest cała koncepcja ustalenia, chaplet tylko przesuwa objaw.

W partiach, które prowadziłem, każdy dodany chaplet trafiał do karty technologicznej z lokalizacją i numerem – inaczej po miesiącu nikt nie potrafił odtworzyć, skąd wziął się ślad na przekroju.

Jak wentylować rdzeń i odprowadzać gazy przez znaki?

Gazy odprowadza się przez znaki rdzeniowe połączone z odpowietrzeniem formy – to najkrótsza droga na zewnątrz. Rdzeń w kontakcie z ciekłym metalem gwałtownie wydziela produkty rozkładu spoiwa; masy cold-box uwalniają je w ciągu pierwszych sekund po zalaniu, gdy ciśnienie w rdzeniu rośnie najszybciej.

Jak poprowadzić drogi odprowadzenia gazów?

1. Kanał wewnętrzny w rdzeniu – wykonany igłą wentylacyjną albo przez rdzeń wydrążony, prowadzony aż do wypustu znaku.
2. Rowek w gnieździe – nacięcie w masie od gniazda do płaszczyzny podziału lub na zewnątrz skrzynki.
3. Nakłucia formy – klasyczne odpowietrzenia w masie bentonitowej nad znakiem górnym.
4. Materiał wypełniający o dużej przepuszczalności – sznur wentylacyjny w kanale rdzenia dla rdzeni długich i cienkich.
5. Sprawdzenie drożności – przedmuch sprężonym powietrzem przed złożeniem formy; sam kanał nic nie znaczy, jeśli zatkał go pył lub powłoka.

Powłoki ochronne bywają cichym sprawcą – warstwa pokrycia potrafi zamknąć wylot kanału wentylacyjnego w znaku, a wtedy odlew dostaje pęcherze dokładnie tam, gdzie technolog był pewien odpowietrzenia.

Jakie wady powoduje słaba wentylacja rdzenia?

Typowy obraz to pęcherze gazowe na powierzchni kanału wewnętrznego, przypalenia i miejscowe zapiaszczenia. Objawy grupują się wokół rdzenia, nie rozkładają się losowo po całym odlewie – to najprostszy trop diagnostyczny.

• Pęcherze podpowierzchniowe – ujawniają się dopiero po obróbce skrawaniem kanału.
• Nakłucia i porowatość liniowa – układają się wzdłuż osi rdzenia.
• Niedolew w cienkiej ściance – przeciwciśnienie gazów zatrzymuje front metalu.
• Przypalenia – efekt lokalnego wzrostu ciśnienia i wnikania metalu w masę.
• Wypływka gazowa – metal wypychany z wnęki w miejsce najmniejszego oporu.

Jak kontrolować położenie rdzenia przed zamknięciem formy?

Kontrola przed zamknięciem to ostatni moment, w którym poprawka kosztuje minuty zamiast kilogramów złomu. Podstawa: sprawdzian gabarytowy na gniazdo, pomiar luzów szczelinomierzem, wzrokowa ocena krawędzi gniazda i zapis wyniku dla partii rdzeni. AFS w Mold & Core Test Handbook (2019) wiąże powtarzalność procesu z systematyczną kontrolą właściwości rdzeni i ich montażu.

Jakie narzędzia kontrolne stosować przy formie?

• Sprawdzian gniazda – wzorzec odwzorowujący wypust rdzenia, wychwytuje wytarcie gniazda szybciej niż suwmiarka.
• Szczelinomierz – pomiar rzeczywistego luzu w kilku punktach obwodu; asymetria od razu wskazuje przesunięcie.
• Punkty bazowe formy – trwałe znaczniki, względem których mierzy się wysokość rdzenia; bez wspólnej bazy pomiary z dwóch zmian są nieporównywalne.
• Przymiar wysokościowy – kontrola zanurzenia rdzenia pionowego w gnieździe dolnym.
• Fotorejestracja – zdjęcie złożenia przed zamknięciem, opisane numerem formy; przy analizie reklamacji po dwóch tygodniach bezcenne.
• Karta partii – numer skrzynki rdzeniowej, operator, data i parametry masy rdzeniowej, w tym wytrzymałość i przepuszczalność.

Z mojej praktyki: analiza przekrojów po obróbce działa tylko wtedy, gdy wcześniej ktoś zapisał rzeczywisty luz i sposób podparcia. Bez tego zostaje zgadywanie. Dokumentacja jest tu tańsza niż jakikolwiek pomiar 3D po fakcie – o czym więcej w materiale o kontroli jakości odlewów.

Jak odróżnić przesunięcie rdzenia od błędu modelu lub skrzynki rdzeniowej?

Rozstrzyga charakter rozrzutu w partii: błąd modelu lub skrzynki jest systematyczny i powtarza się w tym samym kierunku na każdej sztuce, przesunięcie rdzenia zmienia się losowo między formami. Poniżej porównanie objawów, którego używam jako pierwszego filtra:

Nie zakładam z góry, że przesunięty otwór to wina rdzenia. Zanim zmienię technologię, mierzę model i wypust rdzenia – w co trzecim przypadku, który badałem, winna była skrzynka rdzeniowa po kilkuset cyklach, nie sposób ustalenia. Szerszy katalog objawów opisuję w tekście o wadach odlewów i ich przyczynach, a właściwości mas omawiam przy okazji mas rdzeniowych i rdzeni odlewniczych.

Najczęściej zadawane pytania

Co to jest znak rdzeniowy?

Znak rdzeniowy to część modelu, która wykonuje w formie gniazdo służące do ustawienia rdzenia. Dzięki niemu rdzeń ma określone położenie względem wnęki formy i odtwarza kanał, otwór lub pustą przestrzeń w odlewie. Ten sam element przenosi obciążenia i często prowadzi gazy na zewnątrz formy.

Czy każdy rdzeń wymaga podparcia?

Nie każdy. Krótki i dobrze osadzony rdzeń bywa stabilny wyłącznie na znakach rdzeniowych, zwłaszcza w odlewach aluminiowych, gdzie wypór jest umiarkowany. Podparcie staje się potrzebne, gdy rdzeń jest długi, ciężki, wspornikowy albo tworzy kanał o wąskiej tolerancji położenia.

Dlaczego rdzeń przesuwa się podczas zalewania?

Najczęściej działa kilka przyczyn naraz: zbyt duży luz w gnieździe, napór strugi metalu z niewłaściwie ustawionego wlewu, wypór ciekłego metalu oraz zbyt mała powierzchnia oparcia znaków. Zdarza się też wykruszone gniazdo, które przy składaniu formy przestaje trzymać rdzeń w osi.

Ile wynosi siła wyporu działająca na rdzeń piaskowy?

Dla rdzenia piaskowego o gęstości ok. 1,5 g/cm³ zanurzonego w żeliwie o gęstości ok. 6,9 g/cm³ siła netto skierowana do góry odpowiada mniej więcej czterokrotności ciężaru rdzenia. W aluminium wartość ta spada do około połowy jego ciężaru. Obliczenie prowadzi się na objętości faktycznie zanurzonej, nie całkowitej.

Czy znak rdzeniowy może pełnić funkcję odpowietrzenia?

Tak i jest to rozwiązanie standardowe. Kanał wentylacyjny prowadzi się wewnątrz rdzenia aż do wypustu znaku, a stamtąd rowkiem w gnieździe na zewnątrz formy. Warunek: drożność trzeba sprawdzić przedmuchem po nałożeniu powłoki, bo pokrycie potrafi zamknąć wylot.

Jak sprawdzić prawidłowe ustawienie rdzenia przed zalaniem?

Stosuje się kontrolę wzrokową krawędzi gniazda, sprawdzian gabarytowy, pomiar luzów szczelinomierzem w kilku punktach obwodu oraz odniesienie do punktów bazowych formy. W produkcji powtarzalnej wynik warto zapisać wraz z numerem partii rdzeni i skrzynki rdzeniowej, co skraca późniejszą diagnostykę wad.

Kiedy chaplet zaszkodzi bardziej, niż pomoże?

Wtedy, gdy nie przetopi się w zalewanym metalu – typowo przy zbyt masywnym przekroju w cienkiej ściance, niskiej temperaturze zalewania albo skorodowanej powierzchni podpórki. Powstaje wówczas granica międzyfazowa, która przy odlewach ciśnieniowo szczelnych ujawnia się jako przeciek na próbie hydraulicznej.

Jak często kontrolować zużycie skrzynki rdzeniowej?

Częstotliwość zależy od materiału skrzynki i ścierności masy, więc ustala się ją na własnym procesie. Praktyczny wyzwalacz kontroli to trend luzu: rosnące odchyłki położenia kanału w kolejnych partiach zwykle wyprzedzają widoczne zużycie krawędzi wypustu o kilkaset cykli.

Źródła i literatura

1. ASM International, ASM Handbook, Volume 15: Casting, 2008 – technologie formowania, rdzenie, wady odlewów.
2. John Campbell, Complete Casting Handbook: Metal Casting Processes, Metallurgy, Techniques and Design, Butterworth-Heinemann, 2015 – przepływ metalu, turbulencja, mechanizmy powstawania niezgodności.
3. American Foundry Society, Mold & Core Test Handbook, 2019 – procedury badania mas formierskich i rdzeniowych, kontrola powtarzalności.
4. ISO 8062-3, Geometrical product specifications (GPS) – Dimensional and geometrical tolerances for moulded parts, wyd. 2023 – tolerancje wymiarowe części odlewanych. Przed powołaniem się w dokumentacji sprawdź aktualne wydanie w katalogu ISO.
5. Karty charakterystyki producentów spoiw cold-box i hot-box – dane o wydzielaniu gazów i wymaganiach BHP; weryfikacja co najmniej raz w roku.

Dane techniczne sprawdzone: lipiec 2026. Wartości gęstości, prędkości w bramce i zakresy geometrii znaków podano orientacyjnie – parametry produkcyjne dobiera się do konkretnego stopu, masy i gabarytu odlewu, najlepiej po próbach na własnej linii.

Marcin Gajda

Technolog odlewnik z 20-letnią praktyką w odlewniach żeliwa i aluminium. Prowadził technologię form piaskowych i kokilowych, nadzorował topienie, zalewanie i kontrolę jakości odlewów – od drobnych detali po korpusy maszyn. Zna halę odlewni od zaplecza: wie, skąd biorą się wady odlewów i jak ustawić proces, żeby ich uniknąć. Na Odlewnictwo24.pl tłumaczy procesy i technologie odlewnicze prostym językiem, ale bez uproszczeń kosztem prawdy technicznej.
