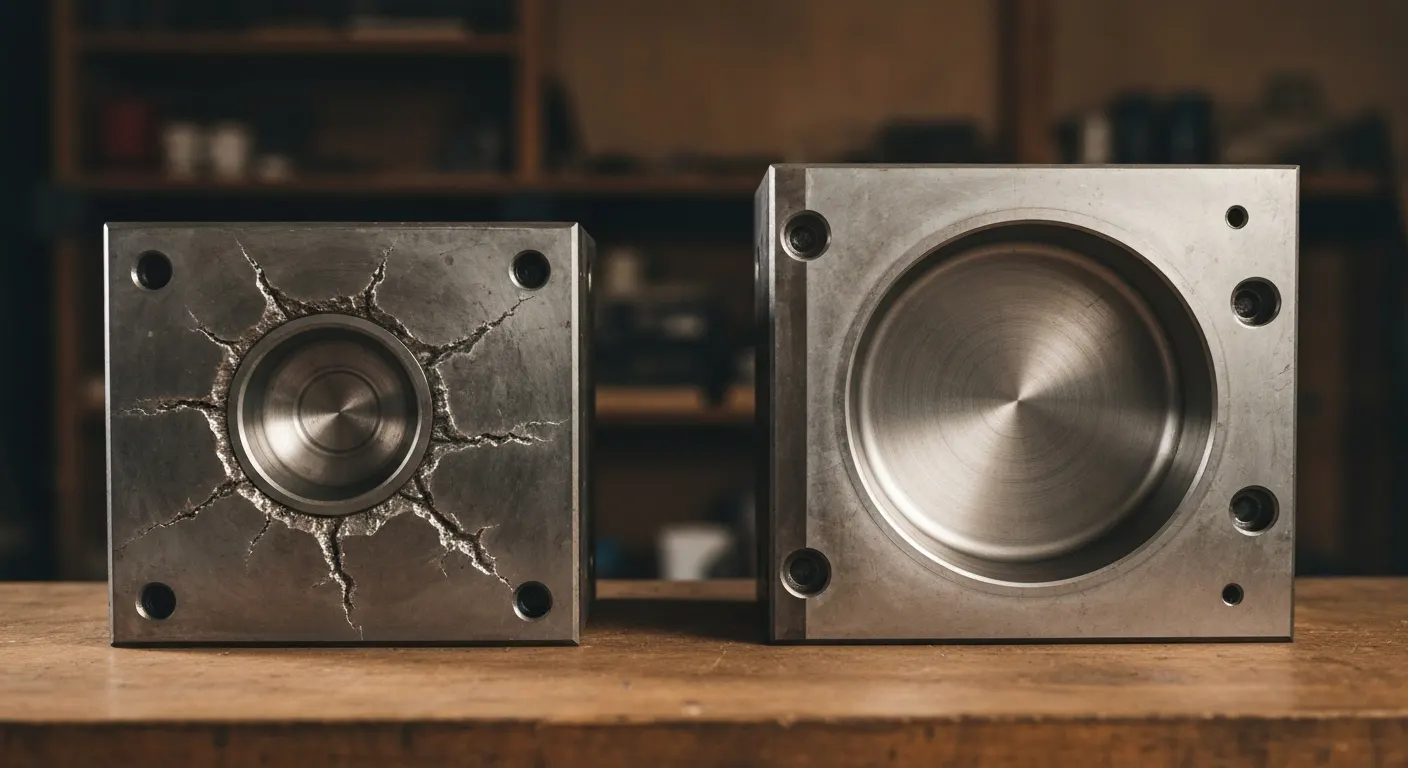

Żywotność kokili – ile wynosi i od czego zależy zużycie formy

Co oznacza żywotność kokili i dlaczego nie ma jednej wartości

Żywotność kokili to liczba cykli, w których forma trwała utrzymuje wymagane wymiary, jakość powierzchni i opłacalność produkcji – a nie moment jej fizycznego rozpadu. Ocenę zamyka zwykle jeden detal krytyczny: przegrzana wkładka formująca, wytarty wypychacz albo strefa uderzenia strugi. Norma ISO 8062-3:2023 daje twardy punkt odniesienia, bo określa tolerancje odlewu, poniżej których forma przestaje spełniać rysunek.

Czym różni się trwałość kokili od trwałości wkładki?

Kokila to zestaw części o skrajnie różnej trwałości, nie jeden monolit. Korpus może przepracować cały cykl życia narzędzia, podczas gdy wkładka w miejscu gorącym wymaga wymiany kilkakrotnie. W odlewniach, które prowadzę na etapie wdrożenia, licznik cykli zawsze rozbijam na podzespoły – inaczej dane są bezużyteczne.

• Korpus i płyty formujące – najbardziej trwały element, zwykle przeżywa 2-4 komplety wkładek, o ile nie doszło do trwałego odkształcenia płaszczyzny podziału.
• Wkładka formująca – stal H13 (1.2344) w strefie gorącej dostaje największą amplitudę cieplną i to ona zwykle kończy życie formy jako pierwsza.
• Rdzenie metalowe i sworznie – cienkie, słabo chłodzone, o dużym stosunku powierzchni do masy; pękają i przywierają szybciej niż płaska ścianka gniazda.
• Wypychacze i prowadzenia – zużywają się mechanicznie, przez luz i zapiekanie; ich wymiana to najtańsza z napraw, ale zignorowana kończy się zadrapaniem gniazda.
• Układ chłodzenia – kanały zarastają kamieniem i osadem, co po dwóch latach potrafi wydłużyć czas cyklu o kilkanaście procent bez żadnej widocznej wady formy.

Kiedy kokila kończy życie ekonomiczne?

Wtedy, gdy koszt braków, napraw i postojów przekracza koszt amortyzacji nowej formy w tej samej serii. To rzadko pokrywa się z momentem, w którym gniazdo wygląda źle. Widziałem kokile z gęstą siatką pęknięć, które dawały zgodne odlewy jeszcze przez kilka tysięcy cykli – i formy wyglądające przyzwoicie, odrzucane po pierwszym pomiarze CMM, bo pełzanie płaszczyzny podziału zjadło całą tolerancję.

“Trwałość form trwałych zależy łącznie od stopu, temperatury zalewania, konstrukcji formy i sposobu odbioru ciepła – żadnego z tych czynników nie można rozpatrywać osobno.” – parafraza za ASM International, ASM Handbook Volume 15: Casting, 2008

Ile cykli może wytrzymać kokila w praktyce?

Kokile grawitacyjne do stopów Al-Si pracują zwykle w przedziale od kilku tysięcy do kilkudziesięciu tysięcy cykli, formy HPDC przy dużych seriach projektuje się na setki tysięcy strzałów, a narzędzia do brązów i mosiądzów wypadają najsłabiej. To zakresy orientacyjne – jedyną wiarygodną liczbą dla konkretnej formy jest własny rejestr utrzymania ruchu (dane sprawdzane przed publikacją serii).

Ile wytrzymuje kokila do aluminium?

Przy odlewaniu grawitacyjnym stopów Al-Si realistyczny punkt odniesienia to kilkanaście tysięcy cykli dla dobrze chłodzonej formy o prostej geometrii. Aluminium zalewane w 690-730°C obciąża powierzchnię umiarkowanie, ale cienkie rdzenie i wąskie żebra nadal potrafią skrócić żywotność wielokrotnie. Kluczowy jest nie stop, tylko rozkład temperatur w gnieździe.

Czym różni się zużycie formy HPDC od kokili grawitacyjnej?

Forma HPDC zużywa się szybciej lokalnie i wolniej globalnie. Metal wpada tam z prędkością rzędu 30-60 m/s przez wąskie doprowadzenia, więc erozja koncentruje się w kilku punktach, a reszta gniazda pozostaje niemal nietknięta. W kokili grawitacyjnej strumień jest wolny, ale kontakt z metalem trwa dłużej i cała powierzchnia dostaje wyższą dawkę ciepła.

Dlaczego stopy miedzi skracają trwałość formy?

Bo temperatura zalewania brązów sięga 1050-1200°C, czyli o kilkaset stopni więcej niż przy aluminium. Amplituda cyklu cieplnego na powierzchni gniazda rośnie skokowo, a wraz z nią tempo powstawania siatki pęknięć. Dochodzi utlenianie stali narzędziowej i większa skłonność do reakcji z powierzchnią formy. Przy odlewaniu brązu warto z góry planować gniazdo jako element wymienny, nie naprawialny.

Jakie są typowe mechanizmy zużycia kokili?

Cztery mechanizmy odpowiadają za większość przypadków wycofania formy: zmęczenie cieplne, erozja od strugi metalu, przywieranie i lutowanie oraz zużycie mechaniczne układu wypychania. ASM International wskazuje zmęczenie cieplne jako podstawowy proces degradacji powierzchni form trwałych i ciśnieniowych (źródło: ASM Handbook Vol. 15, 2008). Reszta zwykle jest jego konsekwencją, nie przyczyną niezależną.

Co powoduje pęknięcia cieplne i siatkę na gnieździe?

Powtarzalne rozszerzanie i kurczenie warstwy wierzchniej. Przy każdym zalaniu powierzchnia gniazda skacze o kilkaset stopni w ułamku sekundy, podczas gdy rdzeń materiału pozostaje zimny – powstają naprężenia przekraczające granicę plastyczności warstwy przypowierzchniowej. Po kilku tysiącach cykli pojawia się charakterystyczna siatka. Sama w sobie nie dyskwalifikuje formy; problem zaczyna się, gdy odciska się na odlewie albo staje się zaczepem dla przywarć.

Jak układ wlewowy niszczy formę?

• Uderzenie czołowe strugi – metal padający prostopadle na ściankę gniazda tworzy punkt erozji, który po kilkuset cyklach widać jako matową, wżartą plamę.
• Zbyt wysoka prędkość lokalna – zwężenie doprowadzenia podnosi prędkość i włącza mechanizm erozyjno-kawitacyjny, szczególnie groźny przy stopach z twardymi fazami krzemu.
• Turbulencja i zapowietrzenie – porwane powietrze i tlenki działają ściernie na powierzchnię, jednocześnie generując porowatość w odlewie.
• Brak przelewów i odpowietrzeń – gorący front metalu zatrzymuje się w ślepej strefie, tworząc miejsce gorące i lokalne przywieranie.
• Ostre krawędzie i promienie poniżej R1 – koncentrują naprężenia cieplne, pękają jako pierwsze i wymuszają naprawę spawaniem.

W praktyce najczęściej diagnozuję to przez proste porównanie: zdjęcie gniazda po 500 cyklach i po 5000 cyklach, w tym samym oświetleniu. Miejsca, które zmieniły się najbardziej, wskazują winowajcę w układzie wlewowym – a nie w materiale formy. Więcej o rozkładzie ciepła znajdziesz w tekście o krzepnięciu odlewów i wymianie ciepła.

Skąd biorą się przywarcia i lutowanie?

Z lokalnego przegrzania i przerwanej warstwy oddzielającej. Gdy temperatura powierzchni gniazda przekroczy poziom, przy którym powłoka środka oddzielającego odparowuje natychmiast po natrysku, ciekłe aluminium wchodzi w bezpośredni kontakt ze stalą i tworzy związki międzymetaliczne. Efekt: wyrwanie materiału odlewu, potem odcisk na kolejnych sztukach. Klasyczne ogniska – podstawy rdzeni, ostre naroża, cienkie sworznie.

Jak zużywają się wypychacze i prowadzenia?

Mechanicznie i cicho. Luz wypychacza rośnie stopniowo, aż metal zaczyna wchodzić w szczelinę i tworzyć zadziory, które przy kolejnym cyklu rysują gniazdo. Regularny pomiar luzu suwmiarką czujnikową co określoną liczbę cykli kosztuje kilkanaście minut i wyłapuje problem, zanim uszkodzi powierzchnię formującą.

Jakie czynniki skracają albo wydłużają żywotność kokili?

Największy wpływ mają: gatunek i obróbka cieplna stali formy, stabilność temperatury podczas produkcji, konstrukcja chłodzenia oraz dyscyplina konserwacji. NADCA w dokumencie Recommended Procedures for Die Steel (2018) wiąże jakość metalurgiczną i prawidłowe hartowanie stali narzędziowej wprost z trwałością formy przy produkcji seryjnej.

Jaka stal na kokilę i jaka obróbka cieplna?

Standardem pozostaje stal H13 / 1.2344 – chromowo-molibdenowo-wanadowa stal do pracy na gorąco, hartowana i dwukrotnie odpuszczana na twardość zwykle 44-48 HRC. Kluczowa jest nie sama twardość, tylko czystość metalurgiczna i poprawność cyklu hartowniczego.

• Czystość i izotropia wsadu – wtrącenia niemetaliczne są zarodkami pęknięć cieplnych; NADCA opisuje wymagania jakościowe dla stali formowej właśnie z tego powodu.
• Szybkość chłodzenia przy hartowaniu – zbyt wolne chłodzenie daje niekorzystną strukturę na granicach ziaren i wyraźnie obniża odporność na zmęczenie cieplne.
• Odpuszczanie minimum dwukrotne – stabilizuje strukturę i redukuje naprężenia własne, które w przeciwnym razie uwolnią się w pierwszych setkach cykli.
• Azotowanie lub powłoki PVD – podnoszą odporność na przywieranie, ale twarda, krucha warstwa może przyspieszyć siatkę pęknięć; stosuję selektywnie, głównie na rdzenie i wypychacze.
• Jakość polerowania – rysy po obróbce elektroerozyjnej i nieusunięta warstwa białe po EDM to gotowe zarodki pęknięć.

Jak temperatura zalewania i chłodzenie wpływają na trwałość?

Decyduje amplituda, nie wartość szczytowa. Forma pracująca stabilnie w oknie 200-280°C wytrzyma znacznie więcej cykli niż ta sama forma schładzana natryskiem do 80°C i podgrzewana metalem do 350°C. Z mojej praktyki wynika, że najbardziej szkodzą dwie rzeczy: brak wygrzania formy przed pierwszym zalaniem oraz nadmiernie agresywny natrysk chłodzący między cyklami. Obniżenie temperatury zalewania o 20-30°C, jeśli pozwala na to wypełnianie, potrafi zauważalnie spowolnić rozwój siatki pęknięć.

1. Wygrzej formę do temperatury roboczej przed pierwszym odlewem – kilkanaście cykli rozgrzewkowych lub grzałki kanałowe zamiast palnika.
2. Ustal docelowe okno temperatury gniazda i mierz je pirometrem w tych samych 3-5 punktach po każdej zmianie.
3. Ogranicz natrysk do minimum zapewniającego pokrycie – dłuższy natrysk to nie lepsza ochrona, tylko większy szok cieplny.
4. Utrzymuj stały takt produkcji; przestoje między strzałami rozregulowują bilans cieplny bardziej niż zmiana stopu.
5. Przepłukuj kanały chłodzące według harmonogramu i kontroluj przepływ, nie tylko obecność wody.

Czy środek oddzielający wydłuża życie kokili?

Tak, ale wyłącznie jako element systemu, nie samodzielne rozwiązanie. Powłoka oddziela ciekły metal od stali i ogranicza przywieranie, natomiast nie zrekompensuje miejsca gorącego wynikającego z błędu konstrukcyjnego. Rozcieńczenie, ciśnienie natrysku i czas aplikacji dobiera się do temperatury gniazda – ten sam preparat przy 200°C i 380°C zachowuje się zupełnie inaczej. Szczegóły doboru opisałem w materiale o środkach oddzielających do kokil.

Jak projekt odlewu i konstrukcja formy wpływają na trwałość?

Konstrukcja decyduje o żywotności zanim forma trafi na maszynę. Nierównomierne grubości ścianek, ostre naroża i skupiska masy tworzą miejsca gorące, których żaden reżim procesowy nie zneutralizuje. To dlatego korekta rysunku odlewu bywa tańsza niż komplet wkładek wymienianych co kilka tysięcy cykli.

Które rozwiązania konstrukcyjne przedłużają życie formy?

• Wyrównanie grubości ścianek – różnica powyżej 2:1 między sąsiednimi przekrojami generuje węzeł cieplny i lokalne przegrzanie gniazda.
• Promienie zamiast naroży – nawet R1,5 w miejscu ostrej krawędzi wyraźnie zmniejsza koncentrację naprężeń cieplnych.
• Wkładki wymienne w strefach gorących – świadome zaprojektowanie elementu zużywalnego zamienia awarię formy w planową wymianę za ułamek ceny.
• Chłodzenie konformalne lub sworznie chłodzące – odbiór ciepła blisko powierzchni obniża amplitudę cyklu w newralgicznym punkcie.
• Odpowietrzenia i przelewy – wyprowadzają najgorętszy, najbardziej utleniony front metalu poza gniazdo właściwe.
• Pochylenia odlewnicze minimum 1-2° – zmniejszają siły wypychania, a więc i tarcie niszczące powierzchnię.

Przy przygotowaniu narzędzia zawsze wracam do etapu rysunku – więcej o zasadach w tekście o projektowaniu kokil odlewniczych oraz o odlewaniu kokilowym aluminium.

Jak rozpoznać, że wada odlewu pochodzi od formy?

Po powtarzalności miejsca. Wada od zużycia kokili pojawia się zawsze w tym samym punkcie geometrii i narasta z liczby cykli – w odróżnieniu od wad metalurgicznych, które wędrują losowo. Odciski siatki pęknięć, matowa plama erozyjna i zadziory od wypychaczy są rozpoznawalne wizualnie. Systematyka wad i metody kontroli to osobny temat – opisałem go w artykule o wadach odlewów i kontroli jakości.

Kiedy naprawiać kokilę, a kiedy wykonać nową?

Naprawa jest opłacalna, dopóki przywraca wymiar i stabilność procesu przy koszcie poniżej ok. 30-40% ceny nowego narzędzia i akceptowalnym postoju. Nowa forma wygrywa, gdy naprawy się powtarzają, poziom braków nie wraca do bazowego, a odlew przestaje mieścić się w tolerancjach ISO 8062-3:2023.

Jakie naprawy kokili mają sens?

1. Polerowanie i wygładzenie gniazda – usuwa płytką siatkę i mikroprzywarcia; najtańsza operacja, ale każde polerowanie zabiera materiał i zmienia wymiar.
2. Spawanie naprawcze TIG lub laserowe – materiałem zgodnym z podłożem, z podgrzaniem wstępnym i odpuszczaniem po zabiegu; bez tego strefa wpływu ciepła pęka szybciej niż reszta.
3. Wymiana wkładki formującej – rozwiązanie pierwszego wyboru, jeśli forma została zaprojektowana modułowo.
4. Regeneracja układu wypychania – komplet nowych wypychaczy i tulei, przetarcie otworów, kontrola współosiowości.
5. Korekta odpowietrzeń i przelewów – często rozwiązuje problem przywierania szybciej niż jakakolwiek zmiana środka oddzielającego.
6. Czyszczenie i udrożnienie kanałów chłodzących – chemiczne lub mechaniczne; przywraca założony bilans cieplny.

Kiedy naprawa przestaje się opłacać?

Gdy trzeci raz w ciągu jednej serii wracasz do tego samego miejsca. Sygnałem granicznym jest utrata materiału po kolejnych polerowaniach – po kilku zabiegach wymiar gniazda wędruje na granicę tolerancji i dalsza obróbka nie ma sensu. Drugim twardym kryterium jest trwałe odkształcenie płaszczyzny podziału: pojawiają się zalewki, których nie da się usunąć bez przefrezowania całego kompletu.

“Kryterium akceptacji odlewu stanowią tolerancje wymiarowe i geometryczne określone w dokumentacji – forma, która ich nie utrzymuje, nie spełnia wymagań niezależnie od stanu wizualnego.” – parafraza za ISO, ISO 8062-3:2023, Geometrical product specifications – dimensional and geometrical tolerances for moulded parts, 2023

Jak policzyć koszt kokili na jeden dobry odlew?

Wzór jest prosty: koszt kokili na odlew = (koszt wykonania formy + suma napraw + koszt postojów) / liczba dobrych odlewów. Kluczowe jest ostatnie słowo – dzielisz przez sztuki zgodne, nie przez wszystkie cykle. Przy 15% braków forma za 80 000 zł, która dała 20 000 cykli, kosztuje nie 4,00 zł, tylko ok. 4,70 zł na sztukę zgodną.

Jakie wskaźniki prowadzić przy kokili?

• Licznik cykli – najlepiej sprzętowy na formie, nie ręczny wpis; rozbity na komplet wkładek.
• Liczba sztuk zgodnych – z podziałem na typ wady, żeby oddzielić braki od formy od braków metalurgicznych.
• Suma kosztów napraw – robocizna narzędziowni plus części, narastająco przez cały cykl życia narzędzia.
• Czas postoju na naprawę – w godzinach maszynowych przemnożonych przez stawkę gniazda produkcyjnego.
• Zdjęcia gniazda w stałych punktach kontrolnych – np. co 1000 cykli, to samo światło i kadr; najtańsze narzędzie diagnostyczne, jakie znam.

Jak wygląda checklista przeglądu przed serią?

1. Oględziny gniazda przy oświetleniu bocznym – siatka pęknięć, przywarcia, wżery erozyjne, porównanie ze zdjęciem referencyjnym.
2. Kontrola luzu wypychaczy i płynności ruchu płyty wypychającej bez metalu w formie.
3. Sprawdzenie drożności odpowietrzeń i przelewów – często zapchane resztkami środka oddzielającego.
4. Test przepływu w kanałach chłodzących, pomiar temperatury wlot/wylot.
5. Kontrola płaszczyzny podziału i zamków – szukamy śladów zalewek i nierównomiernego docisku.
6. Pomiar pierwszych 3-5 sztuk z serii pod kątem tolerancji z rysunku, zanim uruchomisz pełny takt.

Rejestr prowadzony konsekwentnie przez rok daje coś, czego nie zastąpi żadna tabela z internetu: własną krzywą zużycia dla konkretnej formy, stopu i taktu. Dopiero na niej opiera się sensowna decyzja o zamówieniu narzędzia zapasowego – najlepiej z wyprzedzeniem odpowiadającym czasowi wykonania nowej kokili, który w polskich narzędziowniach liczy się w tygodniach, nie dniach.

Najczęściej zadawane pytania

Ile wynosi żywotność kokili?

Nie istnieje jedna wartość dla wszystkich kokil. W praktyce mówimy o zakresie od kilku tysięcy do kilkuset tysięcy cykli, zależnie od stopu, temperatury zalewania, konstrukcji formy, jakości chłodzenia i wymagań jakościowych odlewu. Wiarygodną liczbę dla własnego narzędzia da wyłącznie rejestr utrzymania ruchu z licznikiem cykli i ewidencją braków.

Co najbardziej skraca żywotność kokili?

Zmęczenie cieplne, lokalne przegrzanie, erozja od strugi metalu, przywarcia oraz zużycie wypychaczy i prowadzeń. Bardzo dużo szkód powoduje też agresywne czyszczenie gniazda – szczotki druciane i nieostrożne skrobanie potrafią zniszczyć powierzchnię szybciej niż sama produkcja.

Czy stop aluminium mniej zużywa kokilę niż brąz?

Zwykle tak, bo temperatura zalewania stopów Al-Si jest o kilkaset stopni niższa niż brązów. Sama temperatura nie tłumaczy jednak wszystkiego – geometria odlewu, czas cyklu, miejsca gorące i układ wlewowy sprawiają, że forma do aluminium ze złym doprowadzeniem może zużyć się szybciej niż dobrze zaprojektowana kokila do brązu.

Jak przedłużyć żywotność kokili?

Najwięcej daje stabilne prowadzenie temperatury formy, prawidłowo dobrany środek oddzielający, drożne odpowietrzenia, łagodny układ wlewowy bez uderzenia czołowego i regularny przegląd miejsc krytycznych. Równie ważna jest dokumentacja: liczba cykli, historia napraw i powtarzające się wady pozwalają usuwać przyczyny, a nie tylko skutki na powierzchni gniazda.

Kiedy kokilę trzeba wymienić na nową?

Gdy naprawy przestają przywracać wymiar, jakość powierzchni albo stabilność procesu, a koszt braków i postojów przekracza koszt nowej formy. Decyzję opieraj na liczbie dobrych odlewów i kosztach narastających, nie na samej liczbie cykli. Trwałe odkształcenie płaszczyzny podziału i wyczerpany naddatek po polerowaniach to sygnały jednoznaczne.

Czy pęknięcia cieplne zawsze dyskwalifikują kokilę?

Nie. Drobna siatka pęknięć bywa akceptowalna, jeśli nie odwzorowuje się na powierzchni odlewu i nie narusza tolerancji. Problem zaczyna się, gdy pęknięcia powodują przywarcia, wycieki metalu, widoczne odciski na detalu albo przyspieszają erozję lokalną – wtedy trzeba planować regenerację lub wymianę wkładki.

Jak często robić przegląd kokili?

Przegląd podstawowy przed każdą serią, pełny przegląd z pomiarem luzów i dokumentacją fotograficzną w stałym interwale cykli – dla form grawitacyjnych typowo co kilkaset do tysiąca cykli, dla HPDC według harmonogramu ustalonego z narzędziownią. Interwał ustala się na podstawie własnych danych, nie ogólnego zalecenia.

Czy powłoki PVD i azotowanie przedłużają życie formy?

Mogą, głównie przez ograniczenie przywierania i lutowania na rdzeniach oraz wypychaczach. Twarda warstwa jest jednak krucha i przy dużej amplitudzie cieplnej potrafi przyspieszyć powstawanie siatki pęknięć na dużych płaszczyznach gniazda. Dlatego stosuje się je selektywnie, po ocenie rozkładu temperatur, a nie na całą formę z zasady.

Źródła i literatura

1. ASM International, ASM Handbook Volume 15: Casting, 2008 (ISBN 978-0-87170-711-6) – procesy odlewania, formy trwałe, wymiana ciepła, mechanizmy zużycia.
2. NADCA, Recommended Procedures for Die Steel (NADCA #207), 2018 – wymagania jakościowe dla stali narzędziowej i obróbki cieplnej form.
3. ISO, ISO 8062-3:2023 – tolerancje wymiarowe i geometryczne odlewów.
4. NADCA, Product Specification Standards for Die Castings, 2024 – wymagania jakościowe dla odlewów ciśnieniowych.
5. Rejestr utrzymania ruchu odlewni (dane zakładowe): licznik cykli, historia napraw, ewidencja braków i postojów – podstawowe źródło rzeczywistej żywotności konkretnego narzędzia. Dane wymagają aktualizacji przed każdą kalkulacją kosztu na odlew.

Zakresy cykli podane w artykule mają charakter orientacyjny i służą porównaniu rzędów wielkości. Parametry produkcyjne dla konkretnej kokili ustal z dostawcą narzędzia i na podstawie własnych danych zakładowych – materiały wideo dotyczące zmęczenia cieplnego i regeneracji form wymagają weryfikacji źródła przed publikacją.
